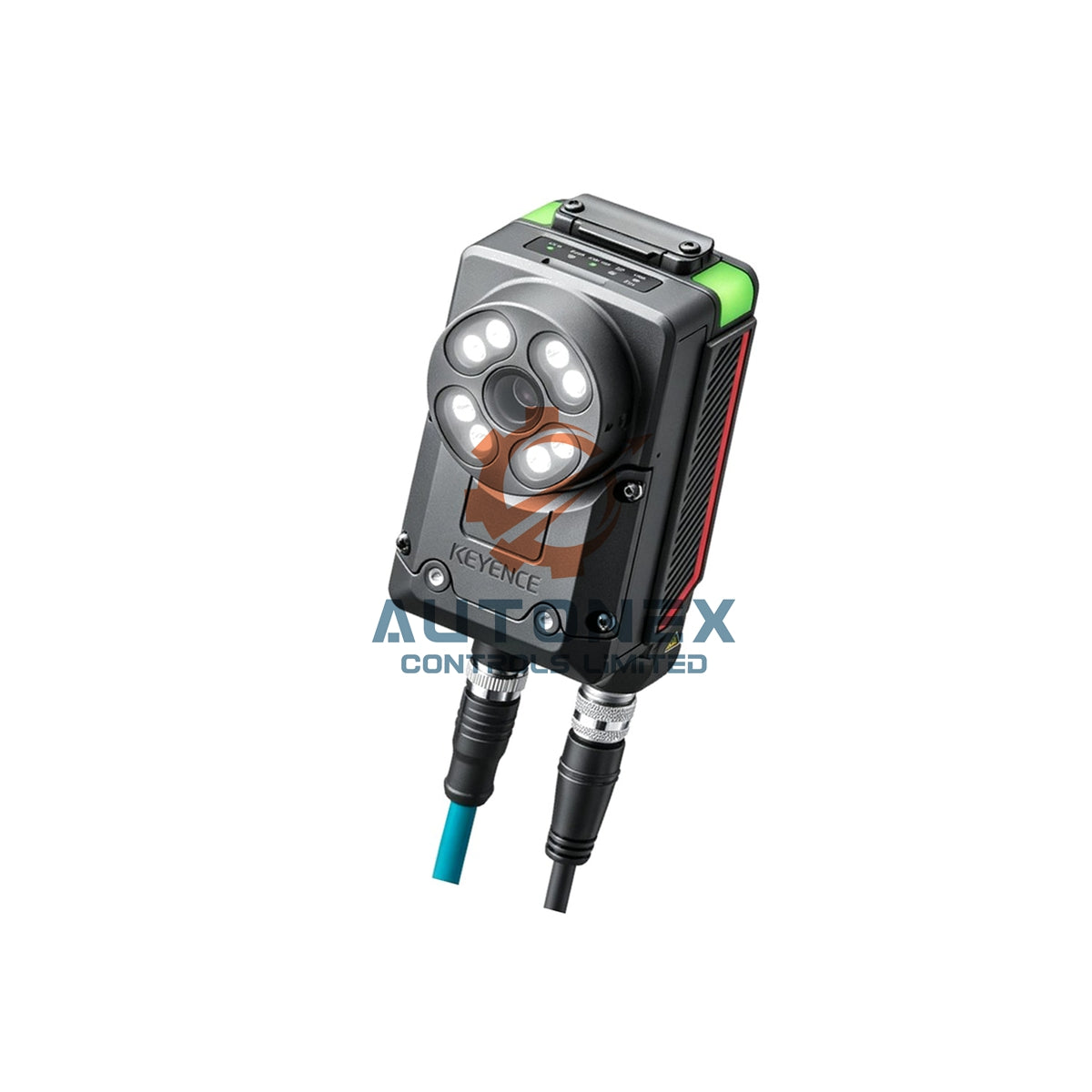

Vision senzor Keyence IV4-400MA s kamerou s úzkým zorným polem

AI snímač vidění Keyence IV4-400MA: monochromatická kamera s úzkým zorným polem

Hlavní technické specifikace

• Značka: Keyence
• Model: IV4-400MA
• Řada: řada IV4
• Kategorie: AI snímač vidění, inteligentní kamera, monochromatický model
• Zorné pole: 58 x 44 mm při vzdálenosti 400 mm až 464 x 348 mm při vzdálenosti 3000 mm
• Obrazový snímač: 1/2,9palcový monochromatický CMOS s rozlišením 1280 x 960 pixelů
• Nastavení zaostření: automatické zaostřování pro rychlé nastavení
• Doba expozice: 12 µs až 10 ms
• Osvětlení: infračervená LED s režimem pulzního osvětlení
• Počet nástrojů: k dispozici je 65 nástrojů
• Provozní režimy: Standard, Sorting a AI Through Count

Komunikační a elektrické údaje

• Ethernetový port: zásuvka M12 s 8 piny, kódování X, 1000BASE-T / 100BASE-TX
• Protokoly: EtherNet/IP, PROFINET CC-B, TCP/IP, FTP, SFTP, SNTP, OPC UA, MQTT
• Rozšíření: jednotka IV4-CU1 přidává PROFINET CC-C a EtherCAT
• Jednotky řady DL: EtherCAT, CC-Link, DeviceNet, RS-232C
• Napájecí napětí: 24 VDC +25 % / -20 % včetně zvlnění
• Spotřeba proudu: max. 3,4 A při 19,2 V, max. 2,7 A při 24,0 V
• Průměrný příkon: 9,3 W bez jednotky AI osvětlení, 12,8 W s ní
• Typ výstupu: otevřený kolektor, přepínatelný NPN/PNP, přepínatelné N.O./N.C.
• Jmenovité zatížení výstupu: max. 30 V, 50 mA
• PoE: třída napájení 4/6
• Vstupy: celkem 6, z toho 3 volitelné IN/OUT
• Výstupy: celkem 6, z toho 3 volitelné IN/OUT

Odolnost vůči prostředí a konstrukce

• Provozní teplota: 0 až +50 °C bez zamrzání
• Relativní vlhkost: max. 85 % RH bez kondenzace
• Stupeň krytí: IP67 s výjimkou instalace polarizačních filtrů OP-88640/OP-88641/OP-88644/OP-88645
• Odolnost proti vibracím: 10 až 500 Hz, 0,816 G²/Hz, ve směrech X/Y/Z
• Odolnost proti nárazu: 500 m/s², 3krát v každém ze 6 směrů
• Materiál: skříň z tlakově litého hliníku, přední kryt z akrylu, zadní kryt z PBT
• Hmotnost: přibližně 370 g bez jednotky AI osvětlení, přibližně 560 g s ní
• Shoda s ESD: IEC61340-5-1

Montážní návod

• Namontujte snímač ve vzdálenosti 400 až 3000 mm podle požadovaného zorného pole.
• Pro síťové připojení a PoE použijte ethernetový konektor M12 s 8 piny a kódováním X.
• Udržujte přední kryt čistý a zabraňte zakrytí dráhy infračervené LED.
• Při instalaci volitelných polarizačních filtrů ověřte, že těsnění IP67 zůstává neporušené.
• Zapojte napájení 24 VDC v povoleném rozsahu tolerance +25 % / -20 %.
• Nastavte typ výstupu NPN nebo PNP podle vašeho PLC či řídicího vstupu.

Obsah balení

• 1 x AI snímač vidění Keyence IV4-400MA
• 1 x napájecí konektor s vodotěsnou krytkou
• 1 x vodotěsná krytka ethernetového konektoru
• 1 x kryt indikátoru provozu
• 1 x dokumentace pro rychlý start

Doprava a podpora

• Pro spolehlivé celosvětové doručení zasíláme prostřednictvím společností FedEx, UPS a DHL.
• Zboží skladem odesíláme do 5 dnů po potvrzení objednávky.
• U způsobilých objednávek poskytujeme podporu při vrácení do 30 dnů.
• Dodáváme pouze zcela nové originální produkty.

Časté dotazy

• Otázka: Jaké je zorné pole při 400 mm?
  Odpověď: IV4-400MA pokrývá při montážní vzdálenosti 400 mm oblast 58 x 44 mm.
• Otázka: Podporuje tato kamera PoE?
  Odpověď: Ano, podporuje PoE třídy napájení 4/6 pro jednodušší zapojení.
• Otázka: Jaký je rozsah doby expozice?
  Odpověď: Doba expozice je 12 µs až 10 ms.
• Otázka: Jaký typ osvětlení používá?
  Odpověď: Používá infračervenou LED s režimem pulzního osvětlení.
• Otázka: Kolik nástrojů nabízí?
  Odpověď: Nabízí 65 nástrojů pro flexibilní nastavení kontroly.
• Otázka: Jaký je rozsah provozní teploty?
  Odpověď: Pracuje při teplotě 0 až +50 °C bez zamrzání.
• Otázka: Které protokoly podporuje?
  Odpověď: Podporuje EtherNet/IP, PROFINET CC-B, TCP/IP, FTP, SFTP, SNTP, OPC UA a MQTT.
