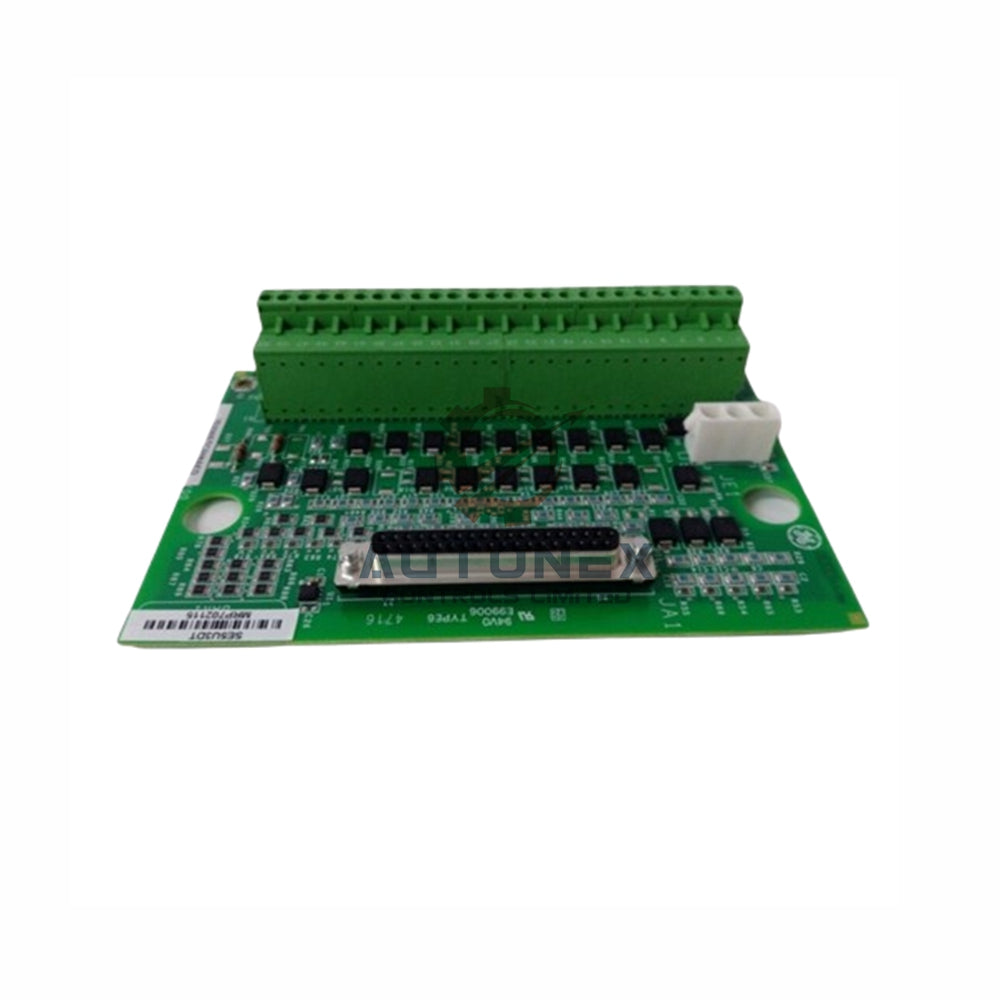

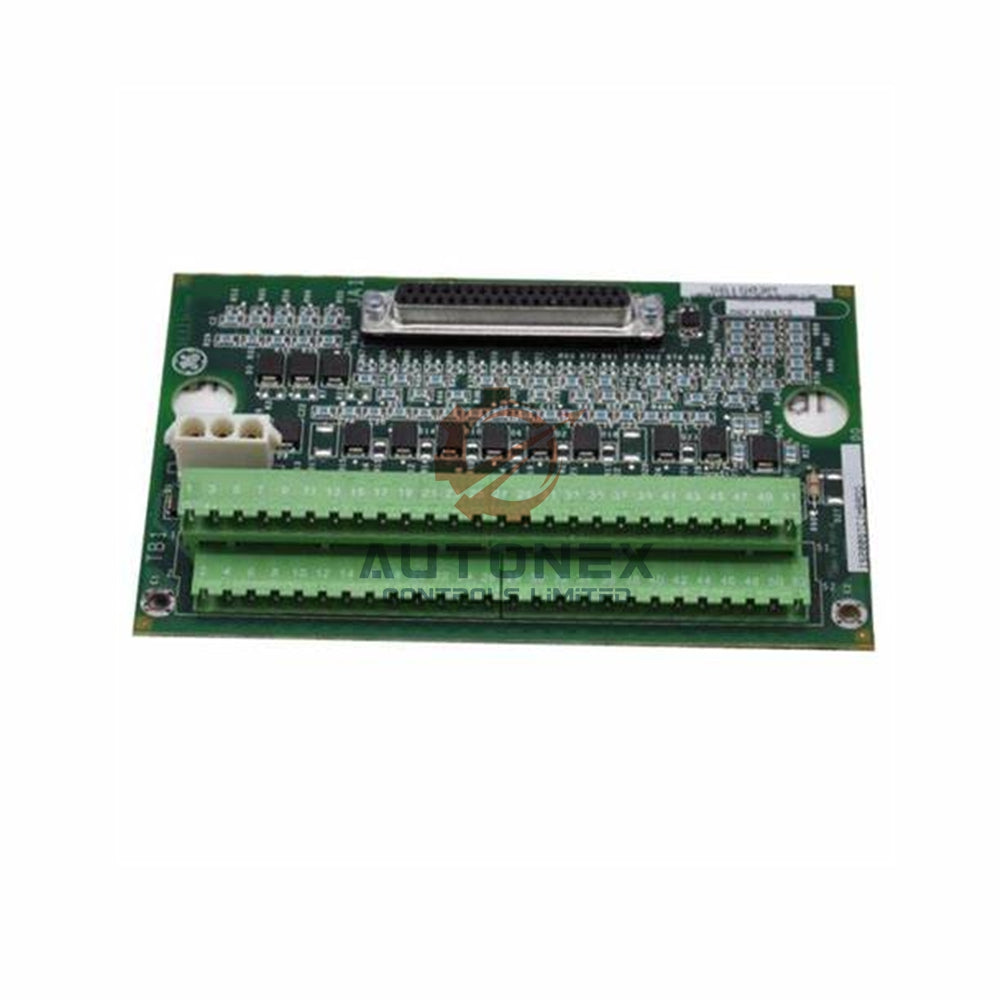

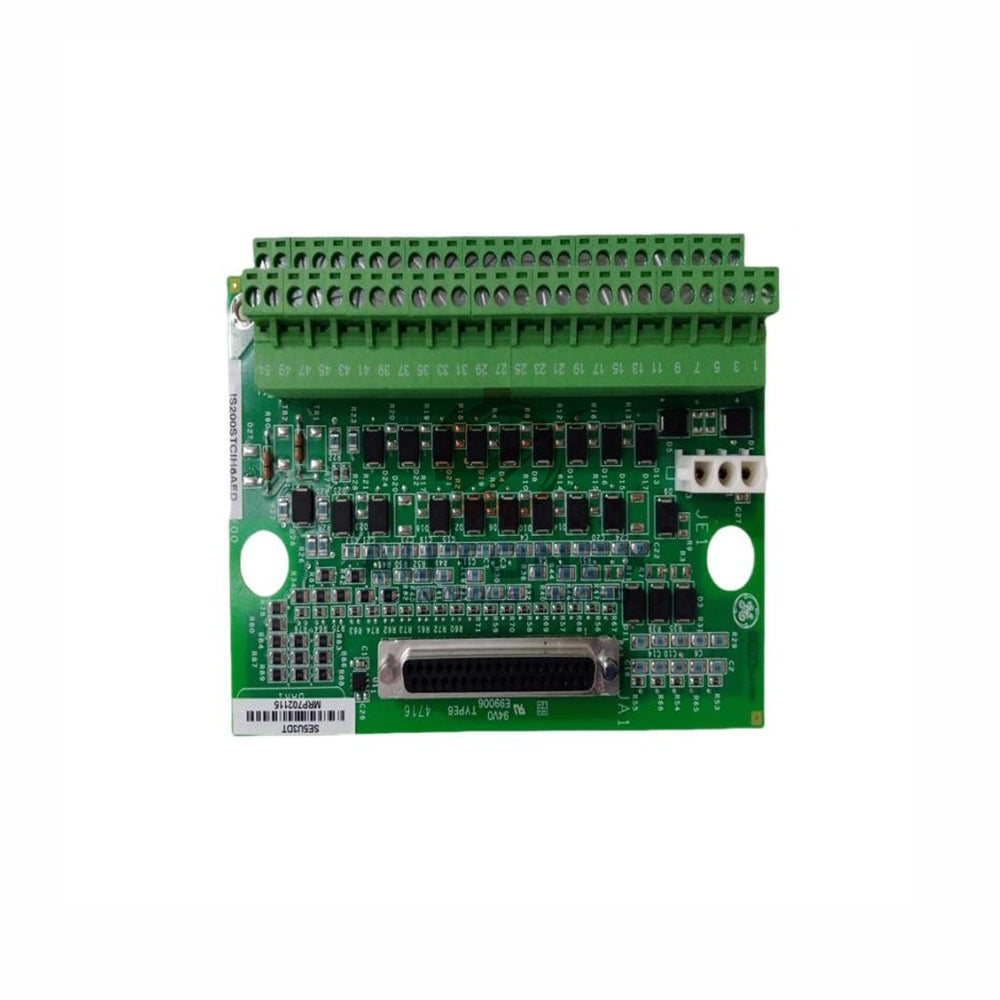

Terminálová deska GE Mark VI IS200STCIH2AED, 24 kanálů

Svorkovnicová deska General Electric IS200STCIH2AED Mark VI

• Značka a model: General Electric IS200STCIH2AED (řada Mark VI).
• Vstupní kanály: 24 vstupních kanálů napětí pro bezpotenciálové kontakty.
• Rozsahy budicího napětí: 16–32 V ss, 32–64 V ss a 100–145 V ss.
• Prahové napětí: 50 % budicího napětí.
• Limity vstupního proudu: Prvních 21 obvodů odebírá 2,5 mA; obvody 22–24 odebírají 10 mA.
• Potlačení rušení: Hardwarové filtry snižují vysokofrekvenční rušení a potlačují přepěťové impulzy.
• Napájení: Napájení 24 V ss s proudovým omezením na 0,5 A a polymerovými pojistkami PTC.
• Kompatibilita: Funguje s I/O modulem PAIC a komunikuje prostřednictvím Ethernetu.
• Montáž: Podporuje montáž na lištu DIN nebo na rovnou plochu s plastovým izolátorem.

Pokyny k instalaci

• Namontujte IS200STCIH2AED na lištu DIN pomocí plechového nosiče a izolátoru.
• Případně sestavu přišroubujte přímo do rozvaděče pro montáž na rovnou plochu.
• Vstupy kontaktů připojte přímo ke svorkovnici pomocí vodičů č. 18 AWG.
• Stínění zakončete na samostatném držáku, aby byla zachována integrita signálu.
• Použijte pravoúhlý konektor s komerčně dostupnými zásuvnými svorkovnicemi (celkem 52 svorek).

Klíčové technické specifikace

• Výrobce: General Electric (USA).
• Model: IS200STCIH2AED (revize s hodnocením A).
• Řada: Mark VI (pouze simplexní systémy).
• Konektory: jeden 37pinový konektor typu D (samičí) a jedna 3polohová samičí zástrčka.
• Hardwarový filtr: vstupní filtrování 4 ms pro snížení rušení.
• Detekce poruch: ztráta budicího napětí a nereagující vstupy kontaktů v testovacím režimu.
• Součásti desky: více než 80 rezistorů, kondenzátorů, diod a jeden integrovaný obvod.
• Konformní povlak desky plošných spojů pro zvýšení odolnosti.
• Kompatibilní s I/O moduly IS230SNCI a IS230STCI.

Informace o balení a přepravě

• Každé balení obsahuje jednu svorkovnicovou desku IS200STCIH2AED.
• Rozměry zásilky: standardní kompaktní balení.
• Běžní přepravci: FedEx, UPS a DHL.
• Balení neobsahuje certifikáty ani záruční dokumenty.

Často kladené otázky

• Je IS200STCIH2AED nový originální modul?
  Ano, dodáváme 100% nové a originální jednotky.
• Máte tuto svorkovnicovou desku skladem?
  Ano, IS200STCIH2AED máme skladem pro okamžité objednávky.
• Jaká je dodací lhůta?
  Odesíláme do 5 pracovních dnů po potvrzení objednávky.
• Které přepravce používáte?
  Odesíláme prostřednictvím FedEx, UPS nebo DHL podle vašeho přání.
• Mohu desku vrátit, pokud nebude vyhovovat mým potřebám?
  Ano, poskytujeme 30denní lhůtu pro vrácení.
• Je tato deska kompatibilní se systémy TMR?
  Ne, IS200STCIH2AED podporuje pouze simplexní systémy.
