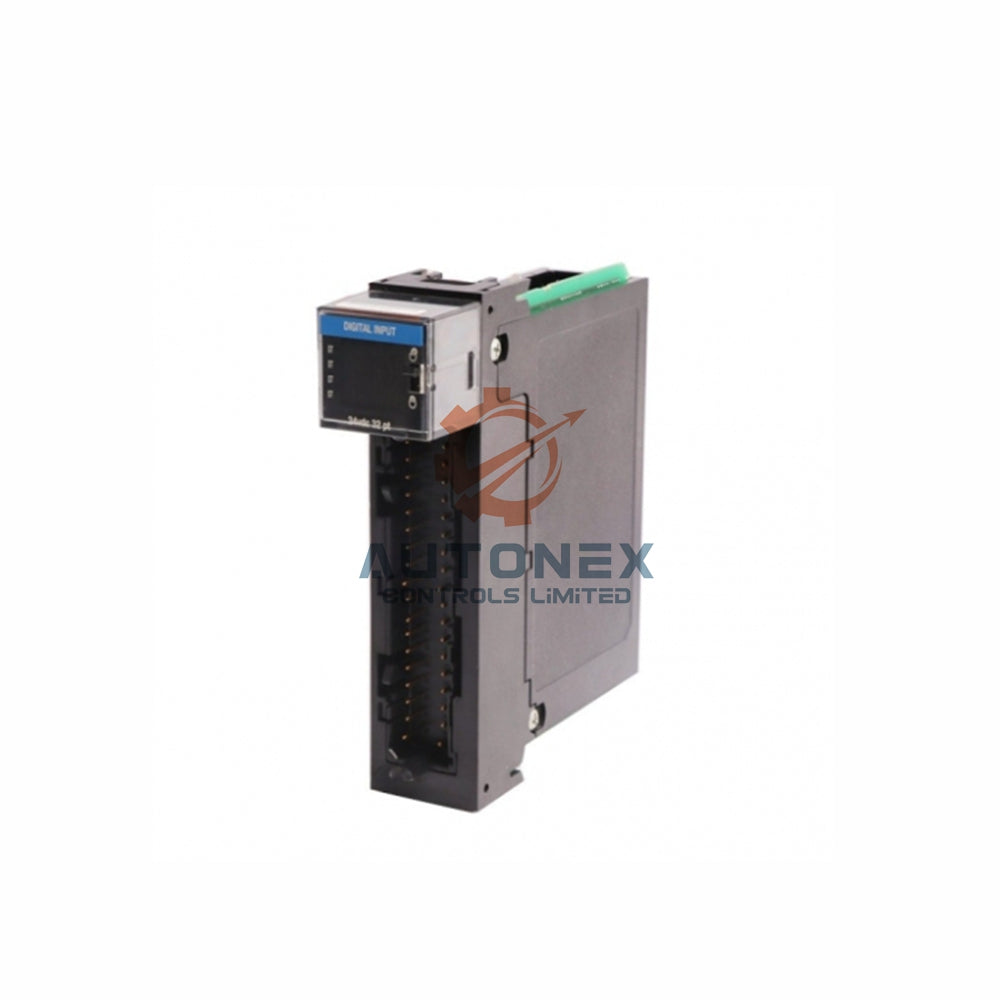

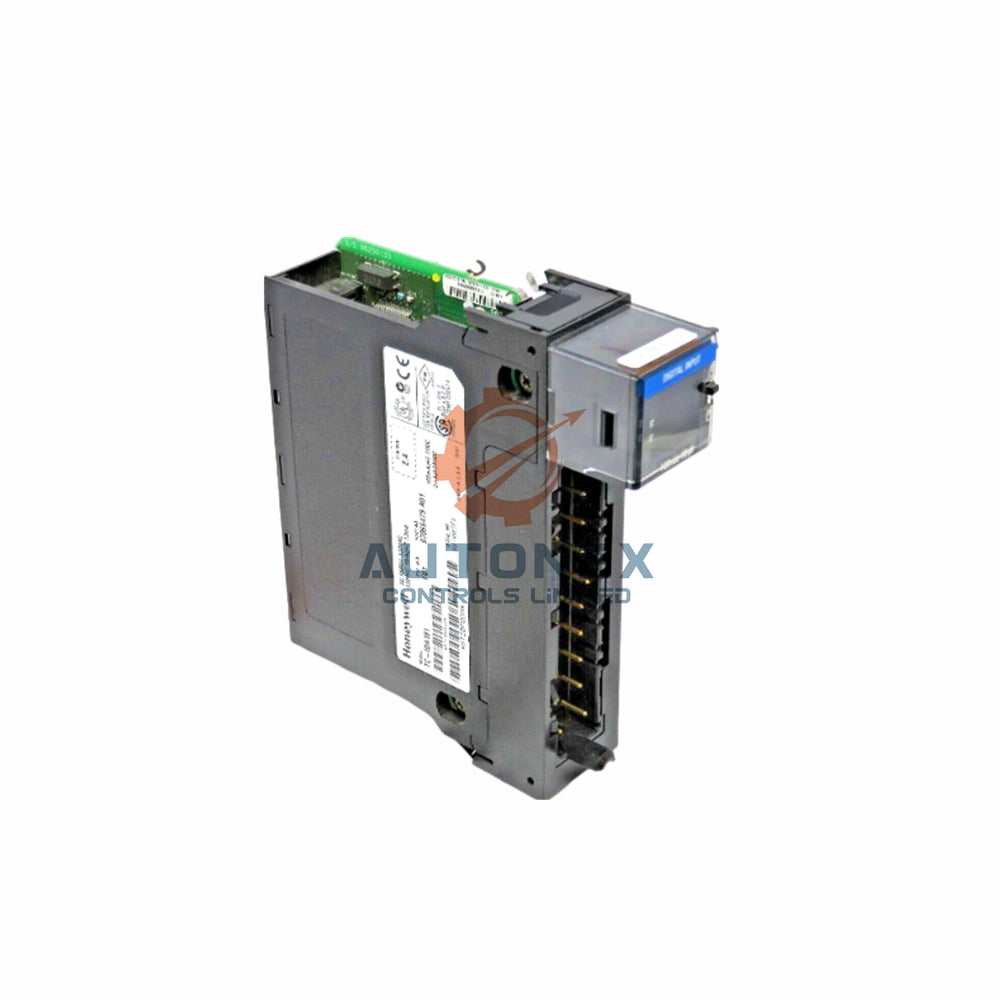

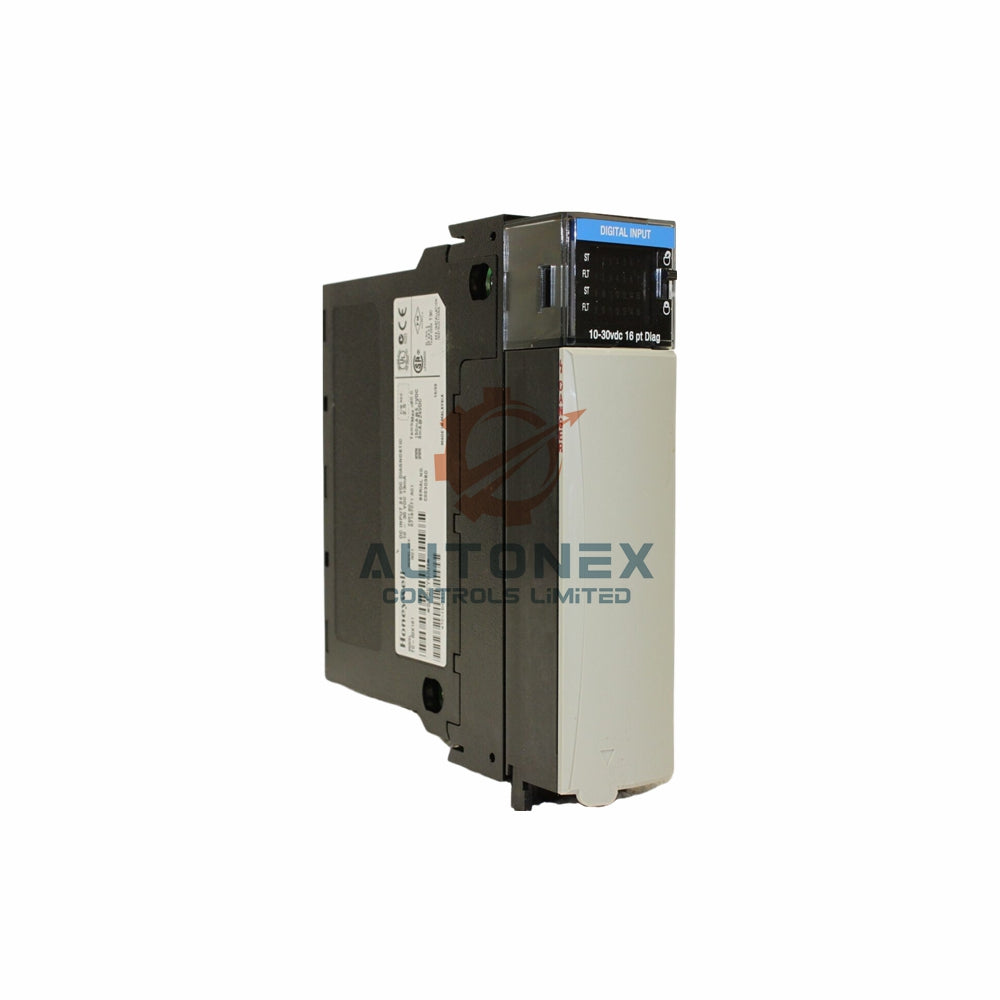

Honeywell TC-IDX161 16bodový diagnostický modul diskrétních vstupů

Honeywell TC-IDX161, 10-30 VDC, 16bodulový diagnostický modul diskrétních vstupů

Hlavní technické specifikace

• Značka: Honeywell
• Model: TC-IDX161
• Kategorie: Diagnostický modul diskrétních vstupů
• Počet bodů: 16 bodů, 4 body na společný vývod
• Jmenovité vstupní napětí: 24 VDC
• Rozsah napětí ve stavu zapnuto: 10–30 VDC
• Kompatibilita vstupů: IEC typ 1+
• Napětí ve stavu vypnuto (maximum): 5 VDC
• Proud ve stavu zapnuto (minimum): 2,0 mA při 10 VDC
• Proud ve stavu vypnuto (maximum): 1,5 mA
• Vstupní impedance (maximum): 3,7 KΩ při 10 VDC
• Zkratový/náběhový proud: špičkově 250 mA, bez aktivace klesá na méně než 37 % za 22 ms
• Ztrátový výkon: maximálně 5,8 W
• Izolační napětí – kanál vůči kanálu: 100% testováno při 2546 VDC po dobu 1 sekundy
• Izolační napětí – uživatel vůči systému: 100% testováno při 2546 VDC po dobu 1 sekundy
• Připojovací svorkovnice: TC-TBCH, 36polohová svorkovnice

Diagnostické funkce a konfigurace svodového rezistoru

• Modul nabízí dvě softwarově konfigurovatelné diagnostické funkce: detekci přerušení vodiče a monitorování změny stavu.
• Diagnostika přerušení vodiče pomáhá odhalit poškozené vodiče v poli dříve, než se stroj zastaví.
• Diagnostika změny stavu sleduje neočekávané změny vstupů a urychluje odstraňování problémů.
• Svodový proud ve stavu vypnuto zůstává maximálně na hodnotě 1,21 mA, což zajišťuje spolehlivou detekci.
• Pro dimenzování svodového rezistoru použijte vzorec Rleak Maximum = (P/S Voltage - 4.6 VDC) / 1.21 mA.
• Pro nastavení dolní hranice rezistoru použijte vzorec Rleak Minimum = (P/S Voltage – 5 VDC) / 1.5 mA.
• Pro napájecí zdroj 12 VDC při +/-5% zvolte svodový rezistor 5,23 KΩ, ¼ W, 2%.
• Pro napájecí zdroj 24 VDC při +/-5% zvolte svodový rezistor 14,3 KΩ, ¼ W, 2%.
• P/S v těchto výpočtech označuje napájecí zdroj na straně pole.

Nastavení zpoždění vstupního signálu

• Zpoždění přechodu z vypnuto na zapnuto lze nastavit na 0 ms, 1 ms nebo 2 ms.
• Zpoždění přechodu ze zapnuto na vypnuto lze nastavit na 0 ms, 1 ms, 9 ms nebo 18 ms.
• Tyto možnosti zpoždění umožňují filtrovat šum a přizpůsobit modul rychlým i pomalým cyklům stroje.
• Kratší zpoždění jsou vhodná pro vysokorychlostní třídění a registrační úlohy.
• Delší zpoždění omezují falešné spouštění způsobené odskokem kontaktů a elektrickým šumem.

Instalační příručka

• Namontujte TC-IDX161 na kompatibilní základní desku nebo šasi Honeywell.
• Pro všechna připojení vodičů v poli použijte 36polohovou svorkovnici TC-TBCH.
• Každou skupinu čtyř vstupních bodů připojte k jejímu společnému vývodu.
• Před zapnutím zařízení v poli ověřte rozsah napětí ve stavu zapnuto 10–30 VDC.
• Při aktivaci diagnostiky přerušení vodiče přidejte správný svodový rezistor.
• Nastavte programovatelná zpoždění vstupu podle požadavků regulační smyčky.
• Udržujte napětí ve stavu vypnuto pod 5 VDC, aby nedošlo k nechtěné aktivaci kanálu.
• V případě potřeby po instalaci ověřte izolační pevnost testem při 2546 VDC.

Obsah balení

• 1 x Honeywell TC-IDX161, 10-30 VDC, 16bodový diagnostický modul diskrétních vstupů
• 1 x 36polohová svorkovnice TC-TBCH
• 1 x stručná úvodní příručka
• Ochranný obal pro bezpečnou přepravu

Doprava a podpora

• Do většiny mezinárodních destinací zasíláme prostřednictvím společností FedEx, UPS a DHL.
• Objednávky opouštějí náš sklad do 5 dnů od potvrzení platby.
• Tento modul máme skladem jako zcela nový originální produkt.
• U oprávněných objednávek nabízíme 30denní možnost vrácení.
• V případě velkoobjemových objednávek nebo zvláštních logistických požadavků nás kontaktujte.

Často kladené otázky

• Otázka: Jaké diagnostické funkce Honeywell TC-IDX161 podporuje?
  Odpověď: Podporuje detekci přerušení vodiče a monitorování změny stavu, přičemž obě funkce lze konfigurovat v softwaru.
• Otázka: Kolik bodů má tento modul a jak jsou uspořádány?
  Odpověď: Má 16 bodů uspořádaných po 4 bodech na společný vývod.
• Otázka: Jaký je svodový proud ve stavu vypnuto?
  Odpověď: Svodový proud ve stavu vypnuto činí maximálně 1,21 mA.
• Otázka: Jaký svodový rezistor mám použít pro napájení 24 VDC?
  Odpověď: Pro napájecí zdroj 24 VDC +/-5% použijte rezistor 14,3 KΩ, ¼ W, 2%.
• Otázka: Mohu upravit zpoždění vstupního signálu?
  Odpověď: Ano, zpoždění přechodu z vypnuto na zapnuto je 0, 1 nebo 2 ms a zpoždění přechodu ze zapnuto na vypnuto je 0, 1, 9 nebo 18 ms.
• Otázka: Jaké izolační napětí TC-IDX161 poskytuje?
  Odpověď: Izolace mezi kanály i mezi uživatelem a systémem je 100% testována při 2546 VDC po dobu 1 sekundy.
• Otázka: Jakou svorkovnici tento modul používá?
  Odpověď: Používá 36polohovou svorkovnici TC-TBCH.
• Otázka: Je tento modul skladem a jak rychle jej odesíláte?
  Odpověď: Ano, máme skladem zcela nové originální kusy a odesíláme do 5 dnů prostřednictvím DHL, FedEx nebo UPS.
• Otázka: Jaké jsou podmínky vrácení?
  Odpověď: U oprávněných objednávek nabízíme 30denní možnost vrácení.
