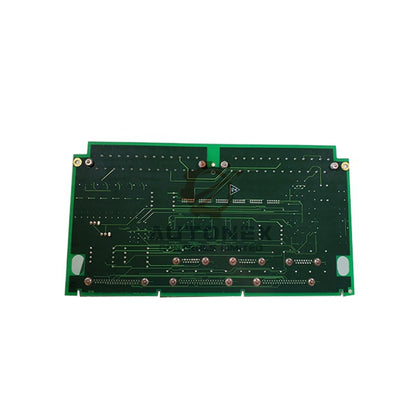

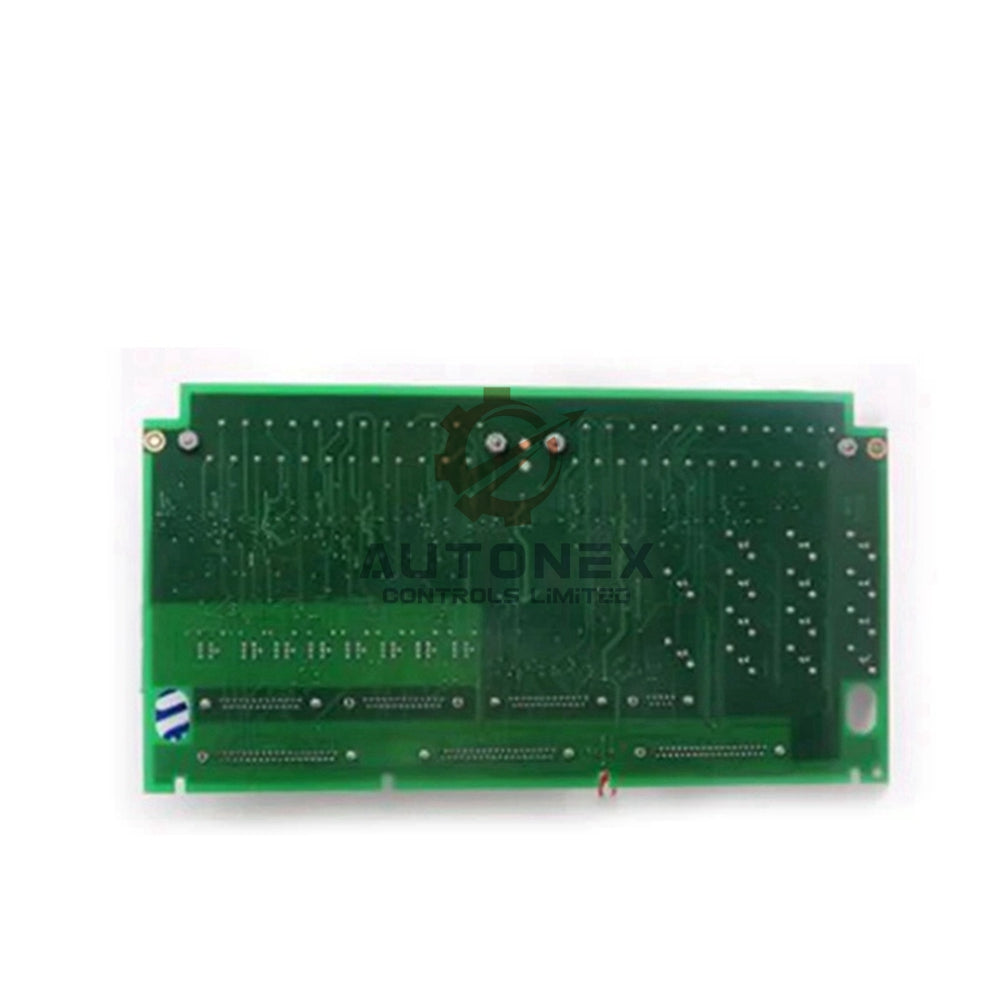

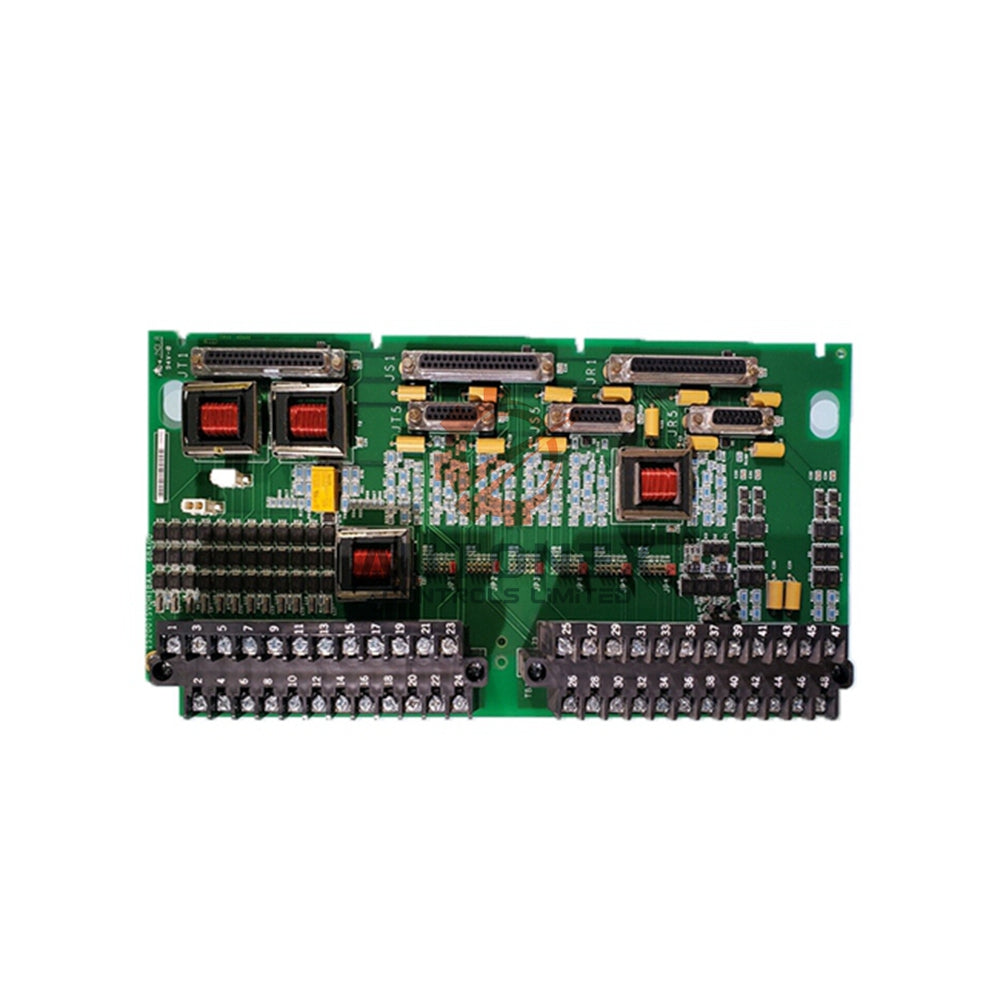

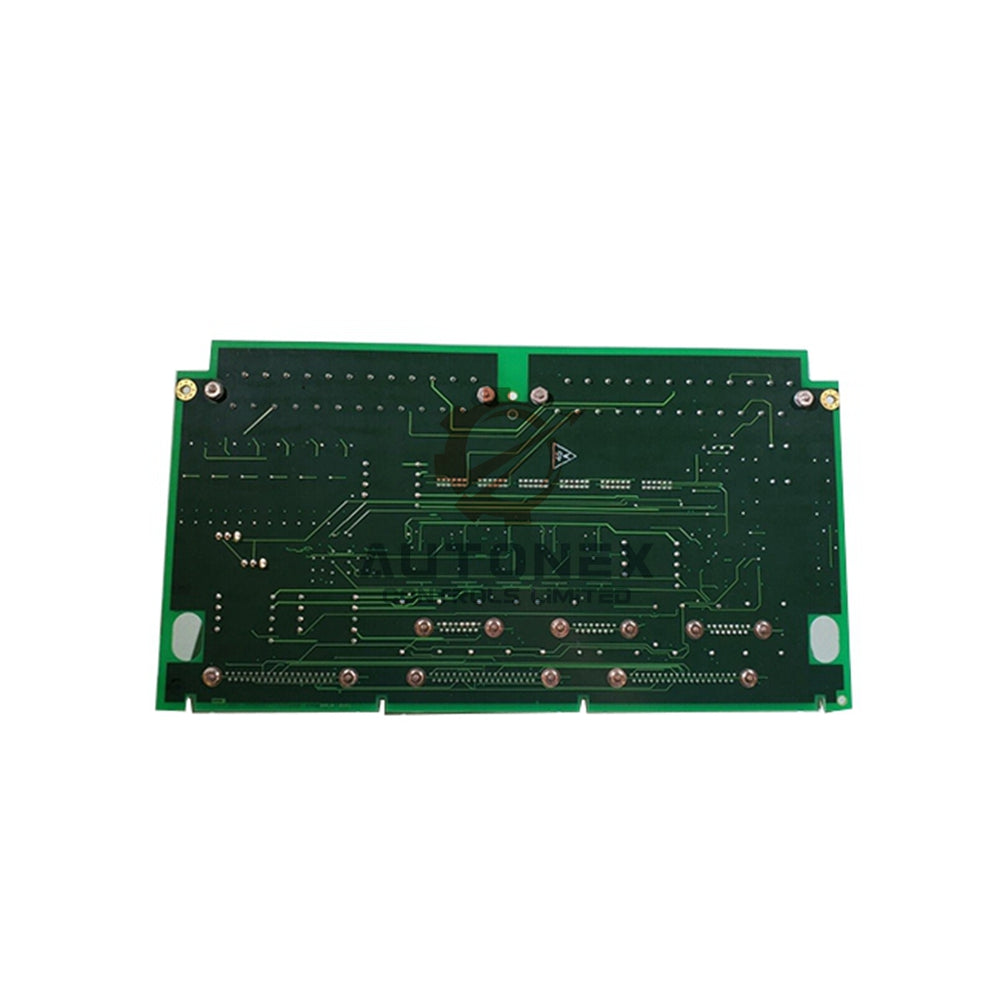

Servopřípojková deska Mark VI GE IS200TSVOH1B

Servisní svorková deska GE IS200TSVOH1B – řada Mark VI

• Číslo dílu: IS200TSVOH1B – výrobce: General Electric (GE).
• Řada: Mark VI – pokročilý systém Speedtronic pro řízení turbín.
• Funkce: Svorková deska pro řízení servoventilů a zpětnou vazbu LVDT.
• Technologie: Konstrukce pro povrchovou montáž zajišťující kompaktní a robustní provoz.
• Rozměry: 17,8 cm (V) × 33,02 cm (Š) – vhodné do standardních racků.
• Země původu: Spojené státy – originální výroba GE.
• Dostupnost: Skladem – nové přebytečné tovární balení.

Technické specifikace

• Vstupní kanály: Přijímá dva zdroje proudu serva prostřednictvím dvou I/O kanálů.
• Zpětná vazba LVDT: Podporuje až šest snímačů LVDT/LVDR (tři na svorkovnici).
• Volba snímače: Volba vysoké, střední nebo nízké úrovně pro flexibilní zpětnou vazbu.
• Vstupní frekvence pulzů: Rozsah od 2 kHz do 14 kHz pro přesné měření.
• Buzení LVDT: Frekvence 3,2 ±0,2 kHz, výstup 7,00 ±0,14 V rms.
• Napájení: Jmenovité stejnosměrné napětí 24 V – standardní průmyslové napětí.
• Citlivost signálu: Minimálně 33 mVpk při 2 Hz a 827 mVpk při 12 kHz.
• Magnetický snímač PR: Generuje 150 V-p do 60 K ohmů.
• Aktivní snímač PR: Dodává 5 až 27 V p-p do 60 K ohmů.
• Délka kabelu: Podporuje až 300 metrů (984 stop) při maximálním odporu 15 ohmů.
• Detekce poruch: Monitoruje proud serva, zpětnou vazbu regulátoru a stav identifikačního čipu.

Instalace a zapojení

• Snímače a servoventily připojte přímo ke dvěma svorkovnicím I/O.
• Každý blok má 24 svorek a umožňuje zapojení vodičů až do #12 AWG.
• Lišta pro zakončení stínění vedle každého bloku se připojuje k uzemnění šasi.
• Pro externí zapojení vypnutí z ochranného modulu použijte JD1 nebo JD2.
• V konfiguraci TMR se pomocí propojek JP1–6 volí proud každé cívky.
• U simplexních aplikací ovládá každý výstup serva jeden nebo dva servoventily s cívkou.
• V konfiguraci TMR může každý výstup ovládat dva nebo tři servoventily s cívkou (olejové převodové systémy 200#).

Provoz & konektivita

• IS200TSVOH1B poskytuje čtyři kanály: proud serva, zpětnou vazbu LVDT, buzení a frekvenci impulzů.
• Budí až šest snímačů polohy ventilů LVDT a přijímá jejich vstupní signály.
• Signály procházejí přímo modulem TSVO k čelní straně desky VSVO na konektoru J5.
• Pro simplexní signály použijte JR1; pro signály TMR použijte JR1, JS1 a JT1.
• Externí vypínací konektory JD1 a JD2 propojují ochranný modul.
• Obousměrné zdroje proudu lze pomocí propojek volit pro různé typy cívek.

Klíčové vlastnosti

• Vstupy LVDT: Celkem 6 vinutí.
• Signály frekvence impulzů: 2 vstupy na každý VSVO.
• Výstupy servoventilů: 2 ventily (4 na každé desce VSVO).
• Zdroje buzení: 4 pro LVDT a 2 pro převodníky frekvence impulzů.
• Monitorování poruch: Proud mimo povolené meze, zpětná vazba regulátoru, vadný identifikační čip.
• Odolnost vůči okolním podmínkám: Navrženo pro průmyslová prostředí plynových turbín.
• Odolnost proti rušení: Technologie povrchové montáže snižuje rušení.

Často kladené otázky (FAQ)

• Je IS200TSVOH1B nový, nebo repasovaný? – Dodáváme zcela nový originální výrobní kus v původním obalu s úplnou dohledatelností.
• Jaký je stav skladových zásob? – Tento model máme skladem a připravený k odeslání.
• Jaké jsou způsoby dopravy? – Odesíláme prostřednictvím FedEx, UPS nebo DHL – způsob si zvolíte při dokončení objednávky.
• Jak dlouho trvá doručení? – Odesíláme do 5 pracovních dnů od potvrzení objednávky.
• Mohu desku vrátit? – Ano, přijímáme vrácení do 30 dnů od převzetí (platí určité podmínky).
• Podporuje konfigurace TMR? – Ano, IS200TSVOH1B podporuje simplexní i TMR zapojení.
• Jaká je maximální délka kabelu? – Až 300 metrů při správném stínění a odporu.
• Je k dispozici technická podpora? – Kontaktujte nás pro pomoc s aplikací a schématy zapojení.
