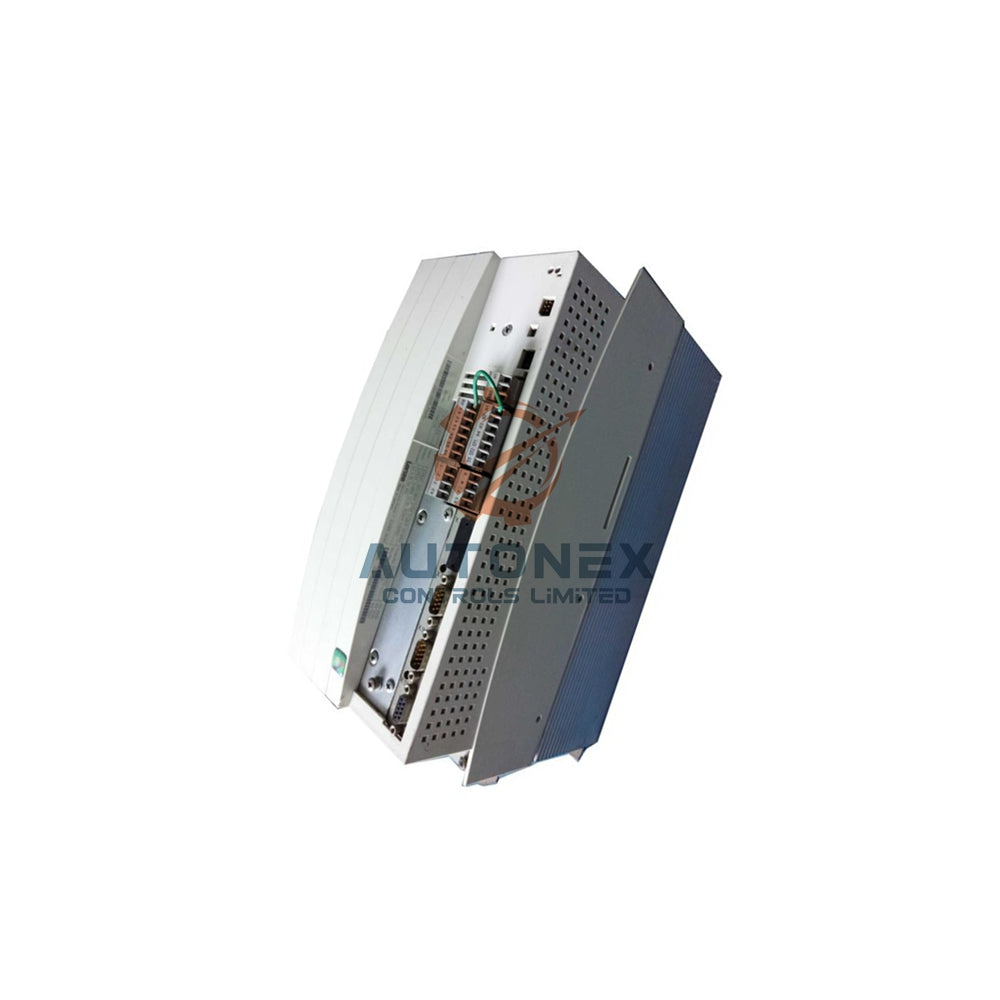

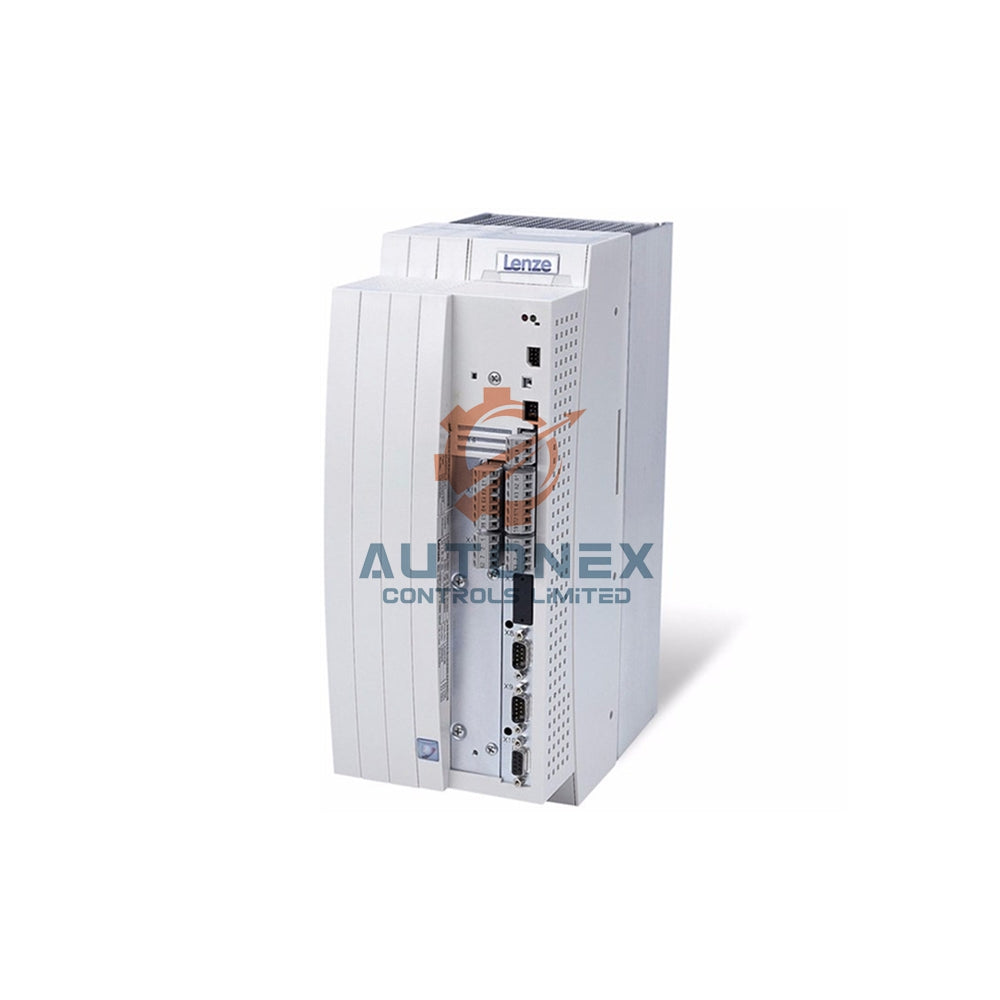

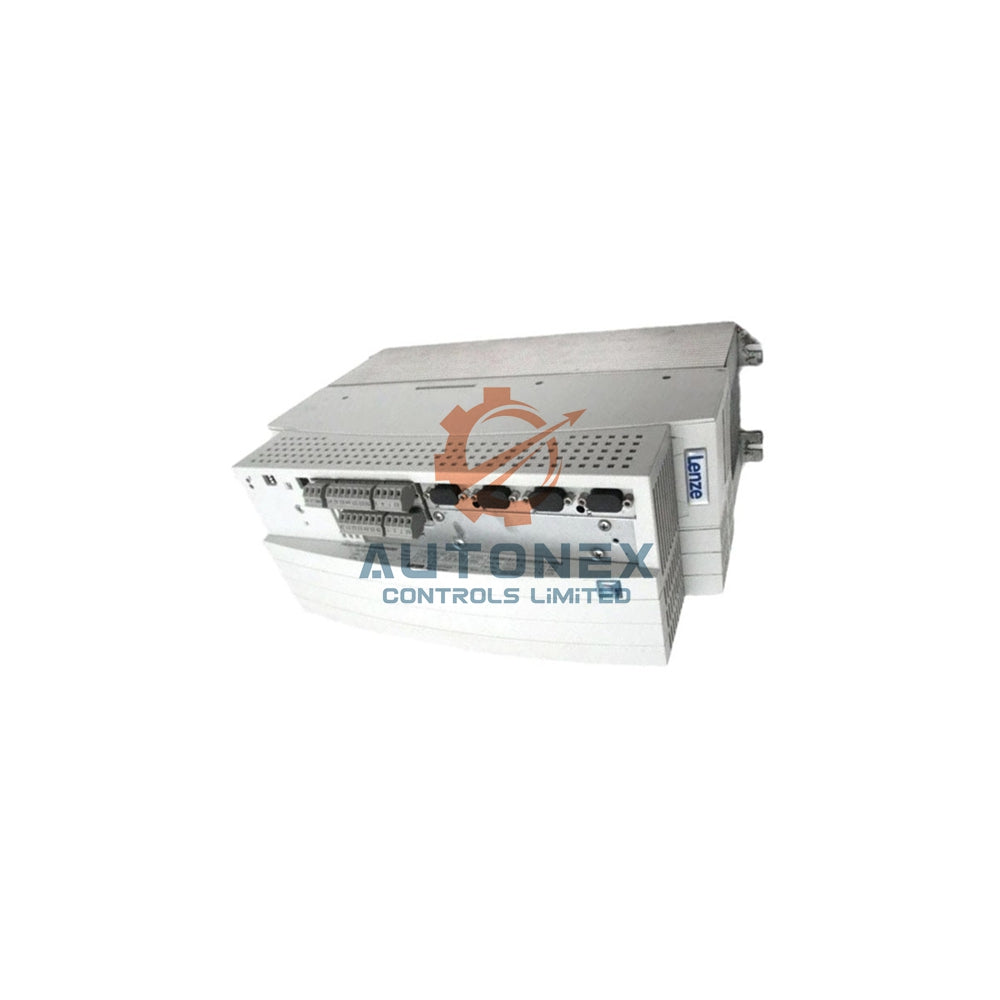

Servoměnič Lenze 9300 Global Drive EVS9323-ESV004

Servoměnič Lenze Global Drive 9300 EVS9323-ESV004

Technické specifikace

• Značka: Lenze
• Model: EVS9323-ESV004
• Řada: Servoměniče Global Drive 9300
• Jmenovitý výkon motoru: 1.5 kW pro čtyřpólové asynchronní motory při 400 V
• Jmenovitý výstupní proud: 3.9 A jmenovitě při spínací frekvenci 8 kHz
• Maximální výstupní proud: 5.9 A při 8 kHz v režimu přetížení, což odpovídá 150 % jmenovitého proudu
• Způsob řízení: Vektorové řízení servopohonů pro synchronní a asynchronní servomotory a standardní asynchronní motory
• Analogové vstupy: 2 kanály ±10 V, přepínatelné na 0…20 mA, 11 bitů se znaménkem
• Analogové výstupy: 2 kanály s 9 bity se znaménkem
• Digitální vstupy: Celkem 6, jeden pro povolení řídicí jednotky a pět volně přiřaditelných, úroveň PLC podle IEC 61131-2
• Digitální výstupy: 4 výstupy dimenzované na 50 mA každý
• Vstup resolveru: 9pinový konektor Sub-D
• Vstup enkodéru: Víceenkodérový port pro inkrementální enkodéry TTL/SinCos a absolutní enkodéry Hiperface
• Digitální frekvenční vstup/výstup: Každý se dvěma kanály na 9pinovém konektoru Sub-D
• Napájecí napětí: 3/PE AC 320…528 V jmenovitě při 45…65 Hz, alternativně napájení stejnosměrným napětím 460…740 V
• Ztrátový výkon při 400 V: 140 W
• Provozní teplota: Okolní teplota 0…+55 °C pro velikosti 9321–9326 (0.37–11 kW)
• Snížení proudu: 2.5 % na °C nad +40 °C, nemá schválení UL
• Skladovací teplota: -25…+55 °C
• Relativní vlhkost: Průměrně 85 % RH bez kondenzace, klimatická třída 3K3 podle EN 50178
• Stupeň krytí: IP20
• Rozměry (V׊×H): 350×97×250 mm pro vestavné/prostrčné provedení
• Hmotnost: 5.0 kg

Komunikace a kvalita signálu

• Vestavěné porty: Systémová sběrnice CAN (X4) a automatizační rozhraní AIF (X1) pro ovládací panel nebo komunikační modul
• Integrovaný protokol: CANopen běží přímo na systémové sběrnici
• Moduly slotu AIF: PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB) a LECOM A/B (EMF2102IB)
• Odolnost proti rušení: Stíněná analogová a digitální rozhraní zajišťují stabilní signály uvnitř průmyslových rozvaděčů
• Rozlišení: 11bitové analogové vstupní rozlišení se znaménkem umožňuje přesné nastavení reference rychlosti a momentu

Průvodce instalací

• Namontujte měnič svisle do rozvaděče a ponechte dostatečnou vůli pro proudění vzduchu.
• Připojte napájení 3/PE AC v rozsahu 320…528 V a ověřte síťovou frekvenci 45…65 Hz.
• Před přivedením napájení připojte resolver nebo enkodér ke vstupu Sub-D s 9 piny.
• Přiveďte signál povolení řídicí jednotky na první digitální vstup a přiřaďte funkce zbývajícím pěti vstupům.
• Pro plný proud udržujte okolní teplotu nejvýše +40 °C; nad touto hodnotou snižte výkon o 2,5 % na každý °C.
• Připojte pohon k automatizační síti prostřednictvím CANopen nebo modulu AIF.

Obsah balení

• 1 × servoměnič Lenze EVS9323-ESV004
• 1 × tištěné přiřazení svorek a schéma zapojení
• 1 × sada 9pinových konektorů Sub-D pro vstupy resolveru a enkodéru
• 1 × sada montážního příslušenství
• Ochranný obal pro bezpečnou přepravu prostřednictvím FedEx, UPS nebo DHL

Životní cyklus a migrace

• Lenze uvádí tuto jednotku na své oficiální stránce starších produktů jako zastaralý pohon.
• Novější generace pohonů postupně nahrazují řadu Global Drive 9300.
• Lenze potvrzuje oficiální cestu migrace na servopohon i950.
• i950 napodobuje chování servopohonu 9300 pomocí přepínače kompatibility, modulu PROFIBUS a knihovny L_ICIP.
• Žádná náhrada typu plug-and-play nemá stejný objednací kód, proto upgrade pečlivě naplánujte.

Časté dotazy

• Q: Jaký výstupní proud poskytuje EVS9323-ESV004?
  A: Při frekvenci 8 kHz poskytuje jmenovitý proud 3,9 A a v režimu přetížení dosahuje 5,9 A.
• Q: Které typy enkodérů jsou kompatibilní s tímto měničem?
  A: Podporuje inkrementální enkodéry TTL/SinCos, absolutní enkodéry Hiperface a resolvery.
• Q: Jaké napájecí napětí pohon vyžaduje?
  A: Pracuje s napájením 3/PE AC 320…528 V při frekvenci 45…65 Hz nebo se stejnosměrným napětím 460…740 V.
• Q: Jaký je rozsah provozních teplot?
  A: Jednotka funguje při okolní teplotě 0 až +55 °C; při teplotě nad +40 °C se výkon snižuje o 2,5 % na každý °C.
• Q: Které komunikační protokoly podporuje?
  A: Rozhraní CANopen je integrované a moduly AIF rozšiřují podporu o PROFIBUS DP, DeviceNet, INTERBUS nebo LECOM A/B.
• Q: Jaký je stupeň krytí a hmotnost?
  A: Kryt poskytuje krytí IP20 a jednotka váží 5,0 kg.
• Q: Je produkt nový a skladem?
  A: Ano, nabízíme zcela nové originální jednotky a máme je nyní skladem.
• Q: Jak rychle zboží odesíláte a které přepravce používáte?
  A: Odesíláme do 5 dnů prostřednictvím DHL, FedEx nebo UPS.
• Q: Mohu produkt vrátit?
  A: Ano, zboží můžete vrátit do 30 dnů od doručení.
