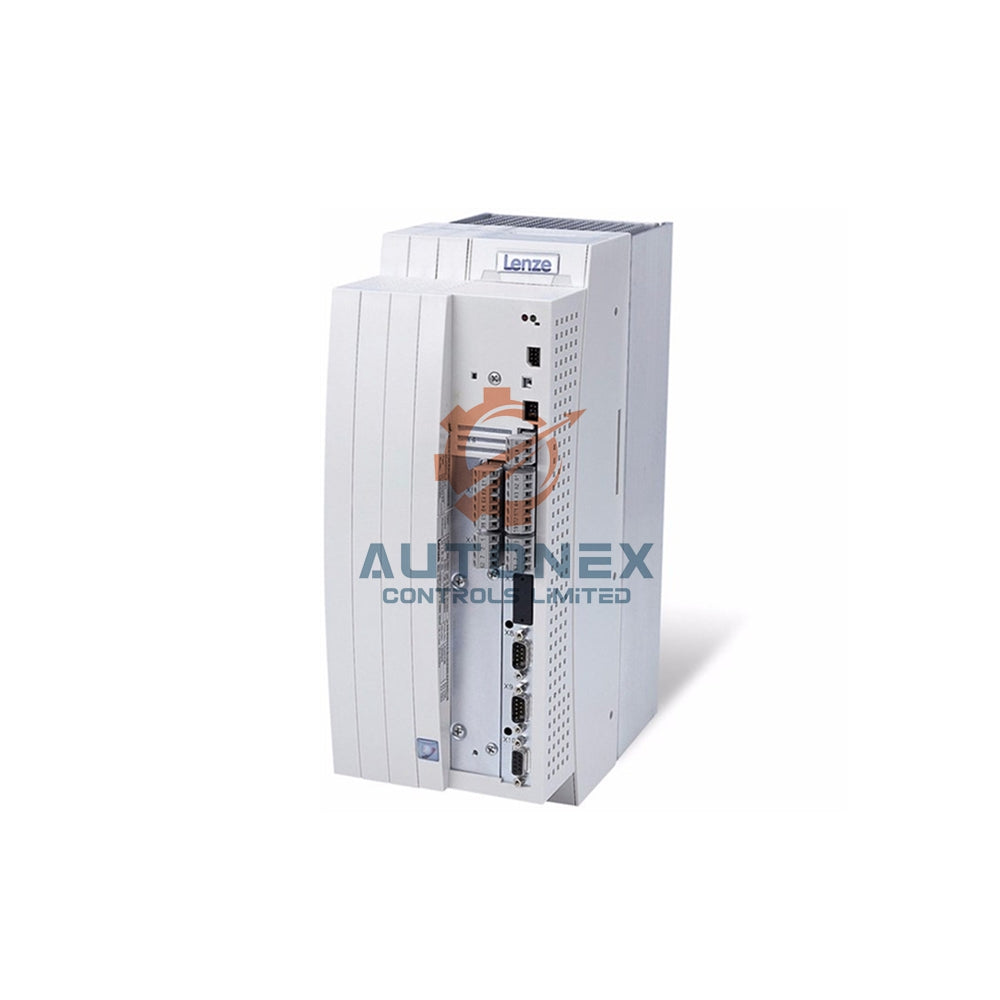

Servoměnič Lenze Global Drive 9300 EVS9323-EK

Servoměnič Lenze EVS9323-EK Global Drive 9300 – 1.5 kW, vačkový profilér

Technické specifikace

• Značka: Lenze
• Model: EVS9323-EK
• Řada: Servoměniče Global Drive 9300
• Jmenovitý výkon motoru: 1.5 kW (4pólový asynchronní motor, 400 V)
• Jmenovitý výstupní proud: 3.9 A jmenovitě při spínací frekvenci 8 kHz
• Maximální výstupní proud: 5.9 A při spínací frekvenci 8 kHz (režim přetížení 150 % × In)
• Způsob řízení: Servoregulace orientovaná na tok (SC) pro synchronní a asynchronní servomotory
• Analogové vstupy: 2 kanály, ±10 V (přepínatelné na 0...20 mA), 11 bitů + znaménko
• Analogové výstupy: 2 kanály, 9 bitů + znaménko
• Digitální vstupy: Celkem 6 (1 povolení regulátoru + 5 volně přiřaditelných), úroveň PLC podle IEC 61131-2
• Digitální výstupy: 4 výstupy, 50 mA na výstup
• Vstup resolveru: Sub-D 9pinový
• Vstup enkodéru: Vícenásobný vstup enkodéru pro inkrementální enkodéry TTL/SinCos a absolutní enkodéry Hiperface
• Digitální frekvenční vstup/výstup: Každý se dvěma stopami, Sub-D 9pinový
• Napájecí napětí: 3/PE AC 320...528 V jmenovitě, 45...65 Hz; alternativní napájení DC 460...740 V
• Ztrátový výkon při 400 V: 140 W
• Provozní teplota: okolní teplota 0...+55 °C (nad +40 °C snížení výstupního proudu o 2.5 %/°C)
• Skladovací teplota: -25...+55 °C
• Relativní vlhkost: Průměrně 85 % RH, bez kondenzace (klimatická třída 3K3 podle EN 50178)
• Stupeň krytí: IP20
• Rozměry (V×W×H): 350 × 97 × 250 mm
• Hmotnost: 5.0 kg

Komunikace a rozšíření

• Vestavěná systémová sběrnice CAN (X4) podporuje integrovaný protokol CANopen
• Automatizační rozhraní AIF (X1) umožňuje připojit klávesnici nebo komunikační modul
• Slot AIF podporuje moduly PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB) a LECOM A/B (EMF2102IB)
• Řada EVS9323-EK je vhodná pro síťově propojené pohony ve strojírenství a automatizaci

Návod k instalaci

• Namontujte měnič svisle do rozvaděče s dostatečným prostorem pro proudění vzduchu
• Připojte napájení 3/PE AC v rozsahu 320...528 V a dodržujte místní předpisy pro elektrické zapojení
• Připojte resolver ke vstupu Sub-D s 9 piny a enkodér ke vstupu pro více enkodérů
• Před zahájením uvádění do provozu nastavte signál povolení řídicí jednotky na digitálním vstupu 1
• Podle požadavků vaší sítě použijte slot AIF pro klávesnici nebo modul průmyslové sběrnice
• Pro plný výstupní proud bez snížení výkonu udržujte okolní teplotu pod +40 °C

Obsah balení

• 1 × servoměnič Lenze EVS9323-EK
• 1 × konektor resolveru (Sub-D, 9 pinů)
• 1 × konektor digitálního vstupu/výstupu frekvence (Sub-D, 9 pinů)
• 1 × návod k instalaci a uvedení do provozu

Doprava a doručení

• Zasíláme do celého světa prostřednictvím FedEx, UPS a DHL
• Položky skladem odesíláme z našeho skladu do 5 dnů od potvrzení objednávky
• U způsobilých produktů podporujeme 30denní vrácení
• Všechny jednotky jsou nové a originální

Často kladené otázky

• Otázka: Jaký výkon motoru podporuje Lenze EVS9323-EK?
  O: Jednotka má výkon 1,5 kW pro čtyřpólový asynchronní motor při 400 V.
• Otázka: Které enkodéry mohu připojit k tomuto servoměniči?
  O: Podporuje inkrementální enkodéry TTL a SinCos a také absolutní enkodéry Hiperface.
• Otázka: Jaký je maximální výstupní proud při 8 kHz?
  O: Měnič poskytuje maximální proud 5,9 A, což odpovídá 150 % jmenovitého proudu 3,9 A.
• Otázka: Které moduly průmyslové sběrnice lze použít ve slotu AIF?
  O: Můžete použít moduly PROFIBUS DP, DeviceNet, INTERBUS nebo LECOM A/B.
• Otázka: Jaký rozsah okolních teplot měnič podporuje?
  O: Funguje v rozsahu 0 až +55 °C, ale nad +40 °C se výstupní proud snižuje.
• Otázka: Máte tento model skladem a jak rychle ho odesíláte?
  O: Ano, máme je skladem a odesíláme do 5 dnů společností DHL, FedEx nebo UPS.
