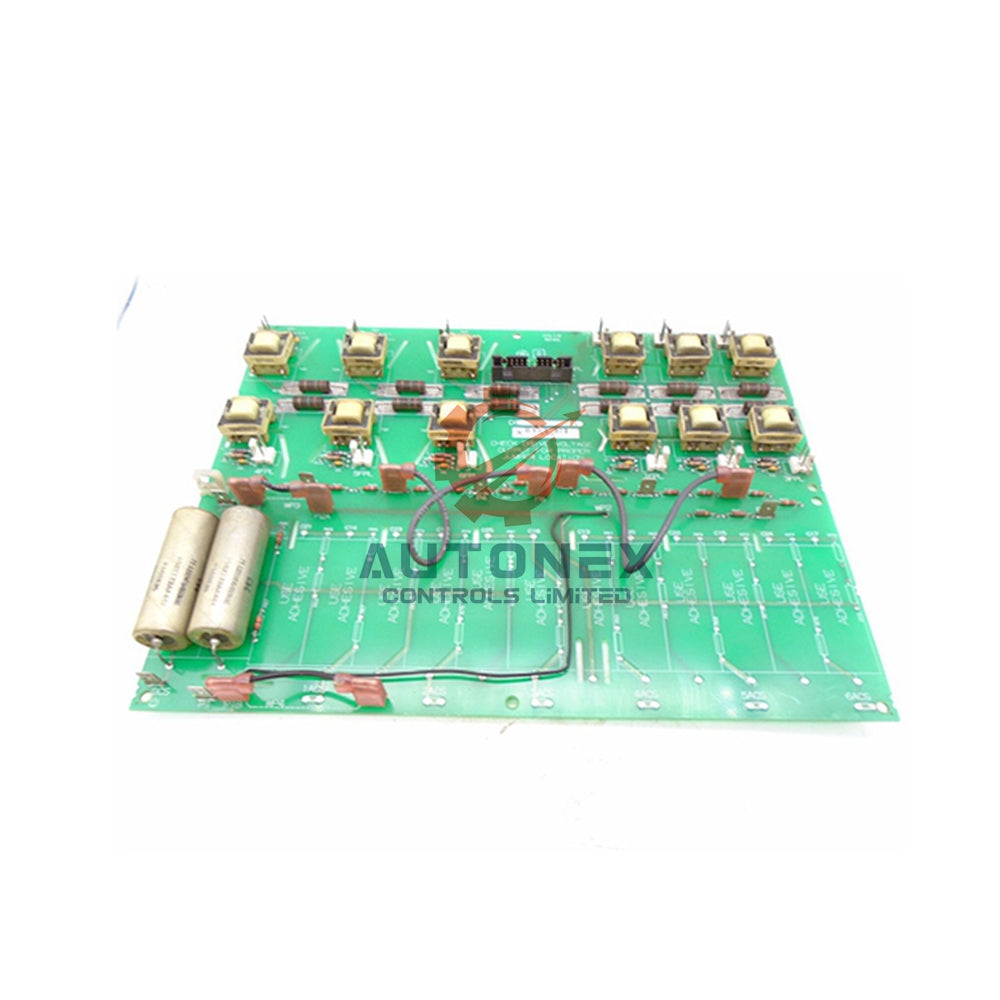

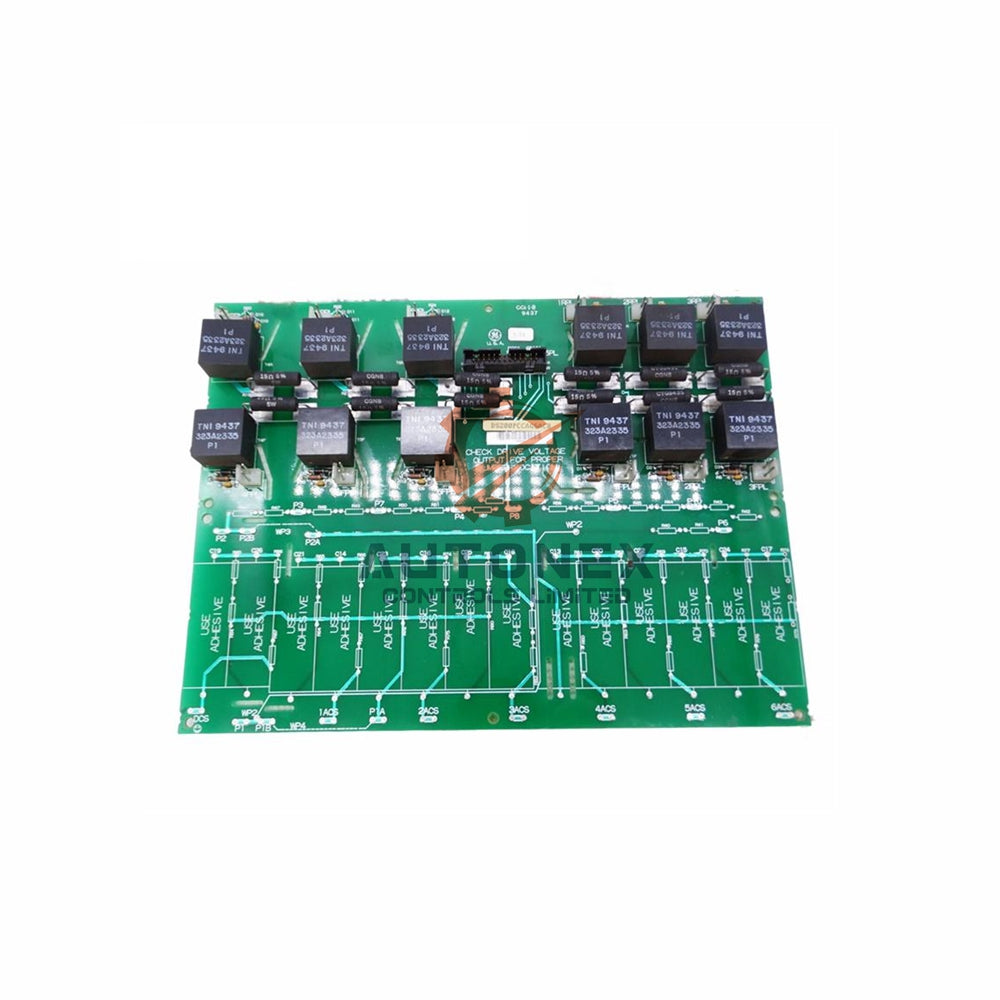

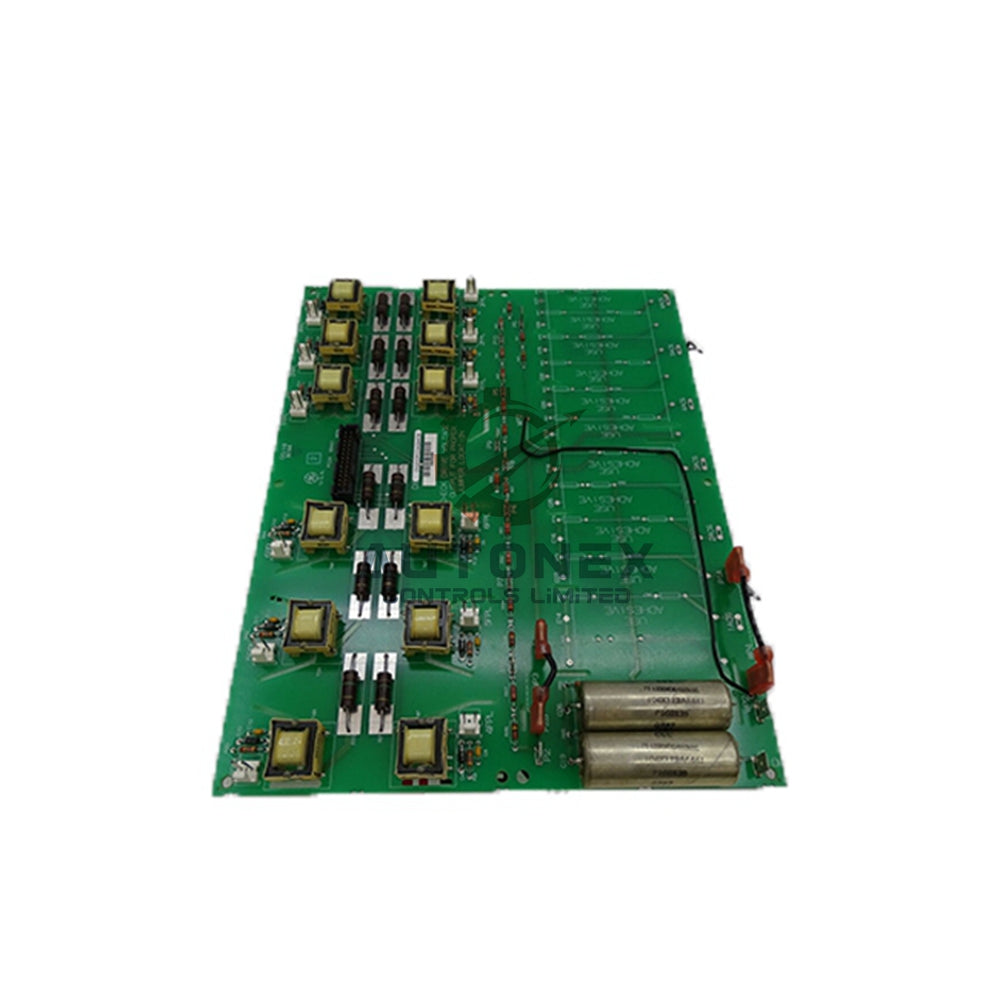

DS200PCCAG6ACB napájecí propojovací karta GE Mark V

Napájecí propojovací karta DS200PCCAG6ACB pro řadu GE Mark V

Klíčové technické specifikace

• Značka: General Electric (GE)
• Model: DS200PCCAG6ACB
• Řada: Mark V
• Kategorie: Napájecí propojovací karta
• Funkční zkratka: PCCA
• Návod k obsluze: GEI-100161
• Povrchová úprava desky plošných spojů: Standardní povrchová úprava
• Funkční revize: A a C
• Revize návrhu: B
• Skupina desky: Skupina 6
• Rozsah napětí: 240 až 700 voltů v závislosti na typu skupiny
• Převod energie: Regenerační a neregener­ační možnosti
• Konektory: Dvanáct zásuvných konektorů pro signály tyristorového můstku
• Paměť na desce: Včetně paměti RAM
• Země výroby: Spojené státy americké (USA)

Funkční přehled

• Deska slouží jako rozhraní mezi pohonem a výkonovým můstkem s tyristory.
• Přenáší řídicí signály, příkazy a zpětnou vazbu mezi klíčovými součástmi pohonu.
• Podporuje sledování hodnot proudu, napětí a teploty v reálném čase.
• Pomáhá regulovat výstupní výkon a úrovně napětí pro stabilní provoz pohonu.
• Integruje se s řídicími obvody pohonu prostřednictvím standardizovaného rozhraní.
• Minimalizuje ztráty signálu a rušení za různých provozních podmínek.

Konfigurace skupin a napětí

• Skupiny 1, 7 a 9 používají regenerační převod energie od 240 do 630 voltů.
• Skupiny 2, 8 a 10 používají neregener­ační převod energie od 240 do 700 voltů.
• Skupiny 1 a 2, 3 a 4, 5 a 6, 7 a 8 a 9 a 10 mají stejné aplikační specifikace.
• DS200PCCAG6ACB patří do skupiny 6.
• Výběr skupiny závisí na napětí, velikosti rámu a typu převodu energie.

Odrušovací obvody a výkonové jmenovité hodnoty

• Regulátory s nízkým až středním výkonem obsahují na desce odrušovací obvody.
• Tyto obvody potlačují přechodové napěťové špičky na vedení střídavého proudu, stejnosměrné sběrnici a budičích hradel.
• Chrání polovodičová zařízení a řídicí obvody před možným poškozením.
• Regulátory s vyšším výkonem mohou některé nebo všechny odrušovací obvody z desky PCCA vynechávat.
• Projektanti systému mohou tyto obvody umístit jinam v rámci architektury pohonu.
• Tento modulární přístup optimalizuje uspořádání, prostor a výkon systému.

Konfigurovatelné propojky

• JP1 a JP2 jsou drátové propojky připojené ke svorkám stab P3 až P10.
• Číslo skupiny karty a napětí systému určují správné připojení ke svorkám.
• Tato připojení jsou zásadní pro správnou regulaci napětí a řízení.
• WP3 a WP4 propojují svorky stab P2A s P2B a P1A s P1B.
• Tyto propojky určují, zda odrušovací kondenzátory sdílejí stejný bod výkonového můstku jako kanál zpětné vazby napětí.
• Správné umístění propojek zajišťuje účinné potlačení napěťových špiček a přechodového rušení.

Instalační příručka

• Před instalací ověřte číslo skupiny karty a napětí systému.
• Nastavte propojky JP1 a JP2 podle požadovaných svorek stab P3 až P10.
• Nakonfigurujte propojky WP3 a WP4 podle požadavků odrušovacího kondenzátoru a zpětné vazby napětí.
• Připojte dvanáct zásuvných konektorů k tyristorovému můstku pro správný přenos signálu.
• Pomocí ovládacího panelu nebo notebooku nastavte parametry v konfiguračním souboru.
• Obsluha může stejný soubor stáhnout do více pohonů nebo upravit jedinečnou konfiguraci pro každý pohon.
• Před zapnutím napájení systému pohonu zkontrolujte všechna připojení.

Obsah balení

• 1 x DS200PCCAG6ACB napájecí propojovací karta
• 1 x Antistatický ochranný obal
• 1 x Štítek výrobku a identifikační visačka

Doprava a dostupnost

• Tento výrobek máme skladem pro okamžité zpracování objednávky.
• Objednávky odesíláme do 5 dnů po potvrzení platby.
• Pro mezinárodní doručení využíváme společnosti FedEx, UPS a DHL.
• U způsobilých objednávek podporujeme 30denní vrácení zboží.
• Všechny položky jsou zcela nové a originální.

Často kladené otázky

• Otázka: K čemu se používá DS200PCCAG6ACB?
  Odpověď: Propojuje řídicí obvody pohonu s tyristorovým výkonovým můstkem v systémech GE Mark V.
• Otázka: Do které skupiny desek tato karta patří?
  Odpověď: Tato karta patří do skupiny 6.
• Otázka: Jaký rozsah napětí tato deska podporuje?
  Odpověď: Podporuje 240 až 700 voltů v závislosti na skupině a typu převodu.
• Otázka: Obsahuje tato karta odrušovací obvody?
  Odpověď: Regulátory s nízkým až středním výkonem je obsahují, zatímco konstrukce s vyšším výkonem je mohou přemístit nebo vynechat.
• Otázka: Jak nakonfiguruji JP1 a JP2?
  Odpověď: Připojte je ke svorkám stab P3 až P10 podle skupiny karty a napětí systému.
• Otázka: Co řídí propojky WP3 a WP4?
  Odpověď: Určují, zda se odrušovací kondenzátory připojí ke stejnému bodu výkonového můstku jako kanál zpětné vazby napětí.
• Otázka: Je tento výrobek nový a originální?
  Odpověď: Ano, dodáváme zcela nové originální výrobky.
• Otázka: Jak rychle zboží odesíláte?
  Odpověď: Odesíláme do 5 dnů prostřednictvím FedEx, UPS nebo DHL.
• Otázka: Přijímáte vrácené zboží?
  Odpověď: Ano, podporujeme 30denní vrácení zboží.
