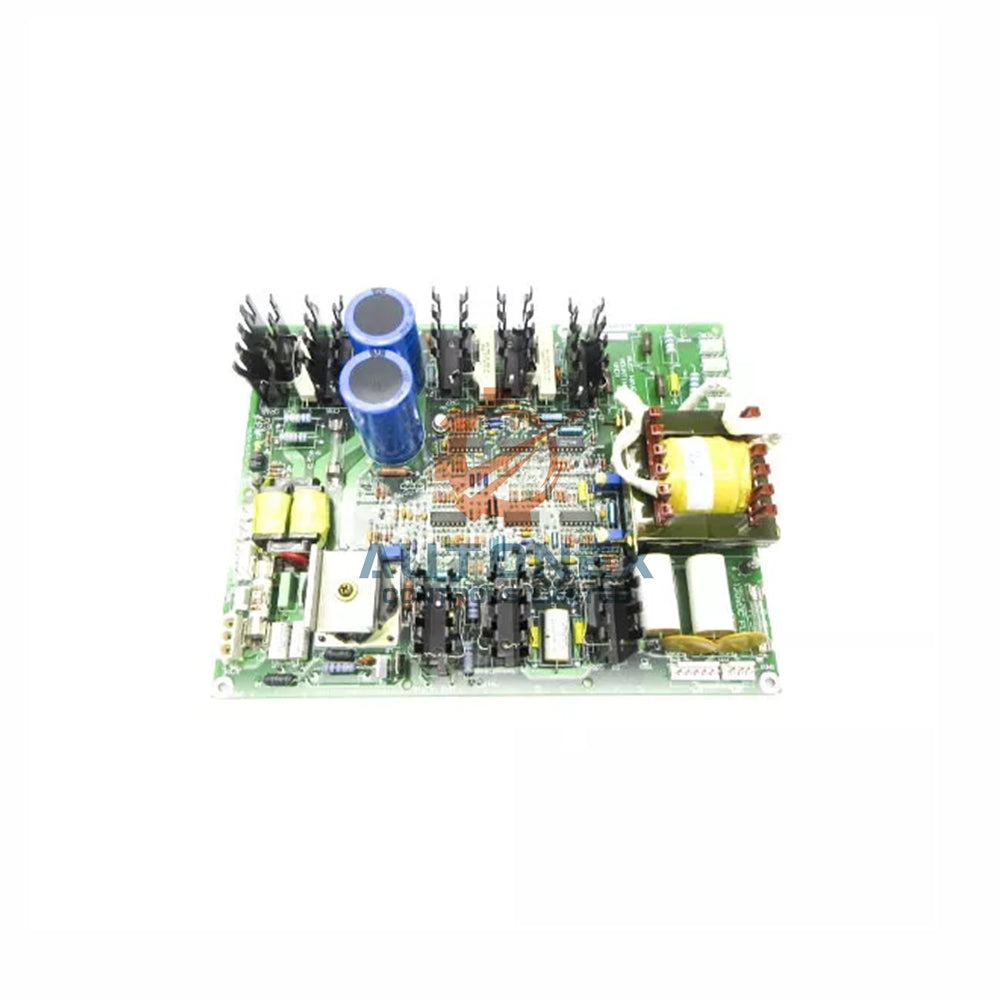

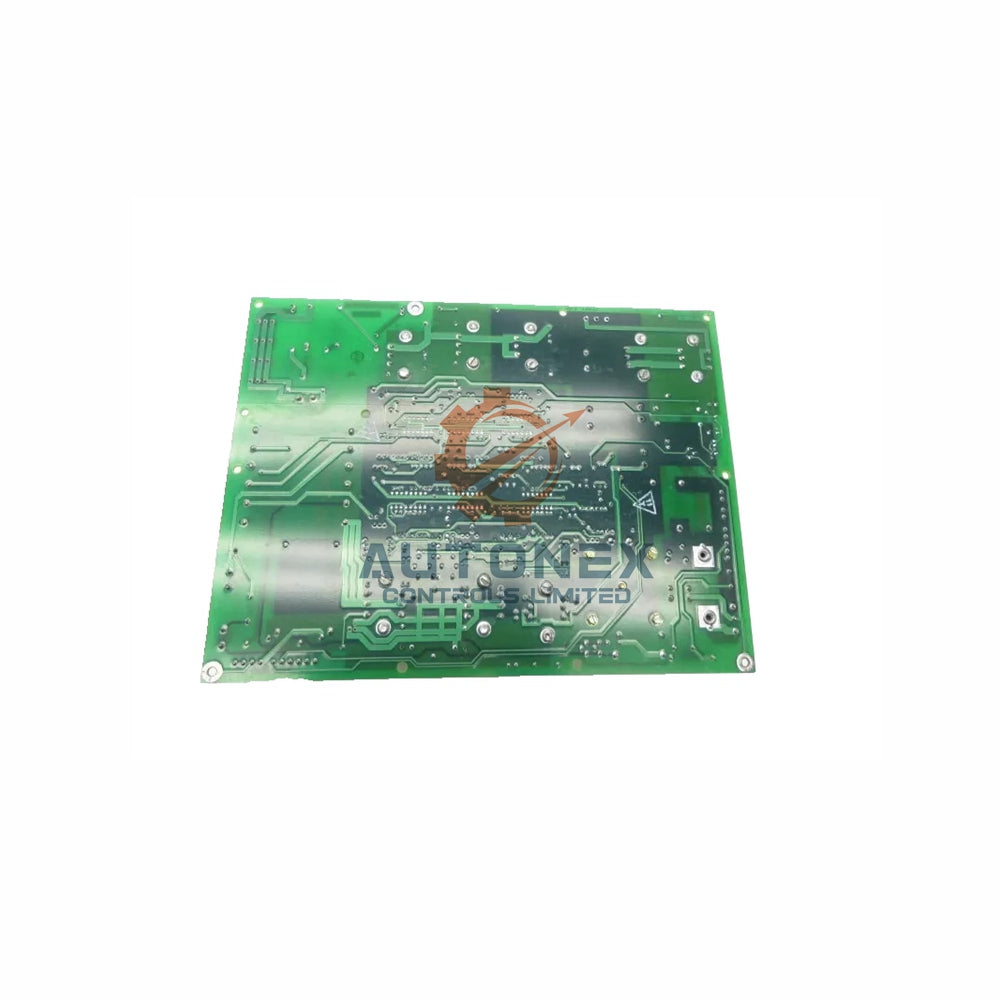

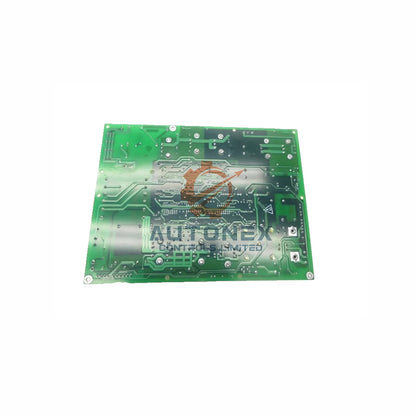

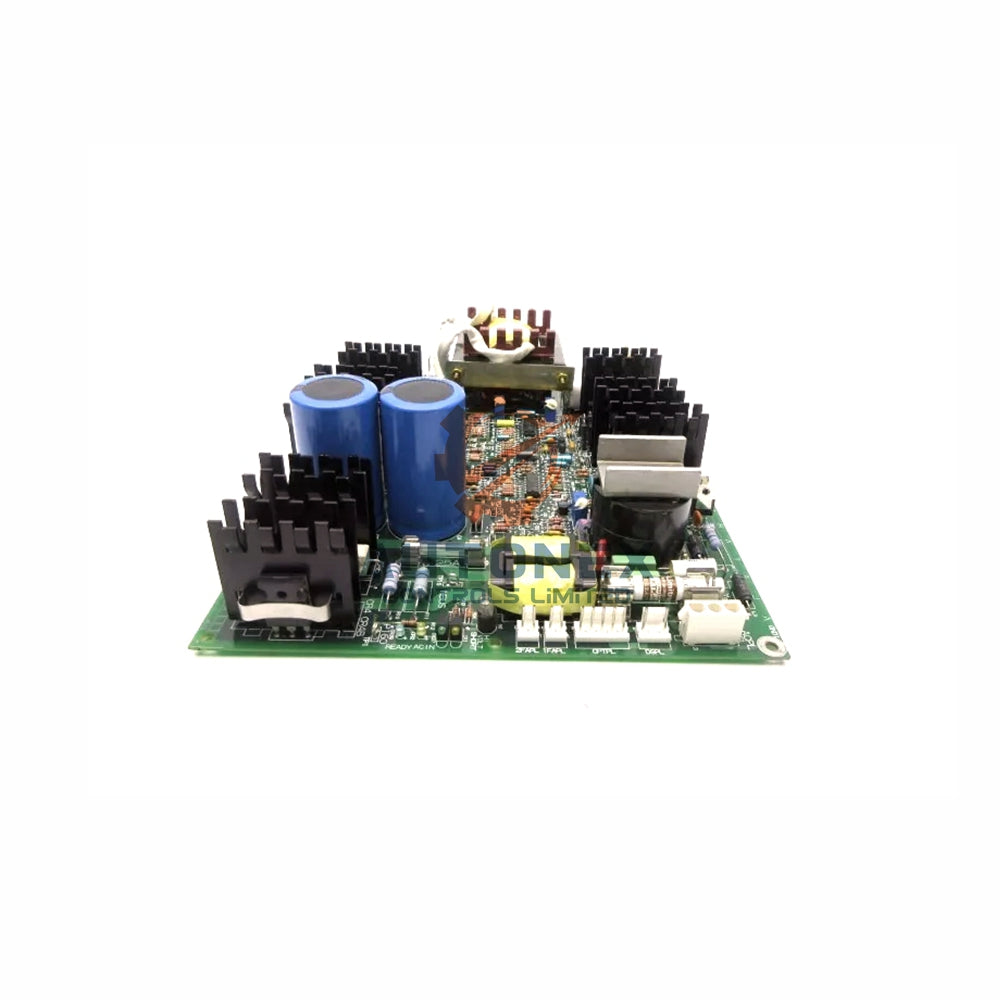

Napájecí zdroj ovladače hradla GE Mark V DS200GDPAG1AGD

Napájecí deska budiče hradla DS200GDPAG1AGD pro GE Mark V

Hlavní technické specifikace

• Značka: General Electric (GE)
• Model: DS200GDPAG1AGD
• Řada: Mark V
• Kategorie: Napájecí deska budiče hradla
• Funkční zkratka: GDPA
• Návod k obsluze: GEI-100287
• Povrchová úprava PCB: Standardní povrchová úprava
• Funkční revize: A
• Výstupní výkon: 600 až 700 W
• Rozsah vstupního AC napětí: 80 až 132 VAC
• Rozsah vstupního DC napětí: 105 až 140 VDC
• Interní napájení: 120 VDC
• Výstupní transformátor: 50 VAC
• Frekvence měniče: 27 kHz
• Indikátory: Čtyři integrované LED indikátory a dva neonové indikátory
• Izolace: Všechny vstupy jsou izolované

Funkční přehled

• Deska převádí vstupní AC a DC napájení na stabilní interní napájecí napětí.
• Obsahuje vstupní usměrňovač a filtr pro zajištění čistého napájení.
• Regulátor řídí úrovně napětí pro stabilní provoz desky.
• Hlavní fázi převodu napájení dokončuje měnič s frekvencí 27 kHz.
• Poskytuje napájení 120 VDC pro interní obvody.
• Nabízí také výstupní transformátor 50 VAC a řídicí napájecí zdroj.
• Všechny vstupy zůstávají izolované, aby se zabránilo přerušením a napěťovým špičkám.

Integrované obvody

• Obvod nadproudové ochrany měniče chrání stupeň měniče před nadměrným proudem.
• Obvod nadproudové ochrany regulátoru chrání regulátor před proudovými poruchami.
• Obvod přepěťové ochrany sběrnice P80 monitoruje napětí sběrnice a udržuje je na bezpečné úrovni.
• Obvod podpěťové ochrany řídicího napětí detekuje stavy nízkého řídicího napětí.
• Obvod signálu CVOK Running potvrzuje normální provozní stav.
• Tyto obvody jsou pojmenovány podle svých konkrétních ochranných funkcí.
• Deska nemá tlačítko RESET, proto musí uživatelé pečlivě sledovat diagnostiku.
• Diagnostické testovací body odpovídají jmenovitému napětí desky, jak je popsáno v návodu.

Diagnostika stavu

• Čtyři integrované LED indikátory okamžitě zobrazují klíčové provozní podmínky.
• Dva neonové indikátory poskytují další informace o stavu desky.
• Tyto indikátory pomáhají uživatelům potvrdit normální činnost desky.
• Diagnostické testovací body umožňují podrobné kontroly napětí a signálů.
• Uživatelé by měli během instalace a údržby zkontrolovat všechny indikátory.

Instalační příručka

• Před zahájením práce si prostudujte instalační a skladovací parametry výrobce.
• Při zapojování krok za krokem postupujte podle příručky k řadě a datového listu.
• Ověřte, že vstupní AC napětí zůstává mezi 80 a 132 VAC.
• Ověřte, že vstupní DC napětí zůstává mezi 105 a 140 VDC.
• Desku používejte s kompatibilními pohony a budiči GE.
• Zkontrolujte bezpečné a správné připojení všech izolovaných vstupů.
• Po zapnutí napájení sledujte LED a neonové indikátory.

Obsah balení

• 1 x DS200GDPAG1AGD napájecí deska budiče hradla
• 1 x Antistatický ochranný obal
• 1 x Štítek produktu a identifikační štítek

Dodání a dostupnost

• Tento produkt máme skladem pro okamžité zpracování objednávky.
• Objednávky odesíláme do 5 dnů od potvrzení platby.
• Pro mezinárodní doručení využíváme společnosti FedEx, UPS a DHL.
• U oprávněných objednávek podporujeme 30denní vrácení zboží.
• Všechny položky jsou zcela nové a originální.

Často kladené otázky

• Otázka: K čemu se DS200GDPAG1AGD používá?
  Odpověď: Dodává vysokofrekvenční napájení obvodům budičů hradel v systémech GE Mark V.
• Otázka: Jaký je výstupní výkon této desky?
  Odpověď: Poskytuje výkon 600 až 700 W.
• Otázka: Jaký rozsah vstupního AC napětí deska podporuje?
  Odpověď: Podporuje 80 až 132 VAC.
• Otázka: Jaký rozsah vstupního DC napětí deska podporuje?
  Odpověď: Podporuje 105 až 140 VDC.
• Otázka: Jakou frekvenci měniče deska používá?
  Odpověď: Používá měnič s frekvencí 27 kHz.
• Otázka: Má tato deska tlačítko RESET?
  Odpověď: Ne, tlačítko RESET nemá, proto musí uživatelé pečlivě sledovat diagnostiku.
• Otázka: Jaké indikátory deska poskytuje?
  Odpověď: Poskytuje čtyři integrované LED indikátory a dva neonové indikátory.
• Otázka: Je tento produkt nový a originální?
  Odpověď: Ano, dodáváme zcela nové originální produkty.
• Otázka: Jak rychle zboží odesíláte?
  Odpověď: Odesíláme do 5 dnů prostřednictvím společností FedEx, UPS nebo DHL.
• Otázka: Přijímáte vrácení zboží?
  Odpověď: Ano, podporujeme 30denní vrácení zboží.
