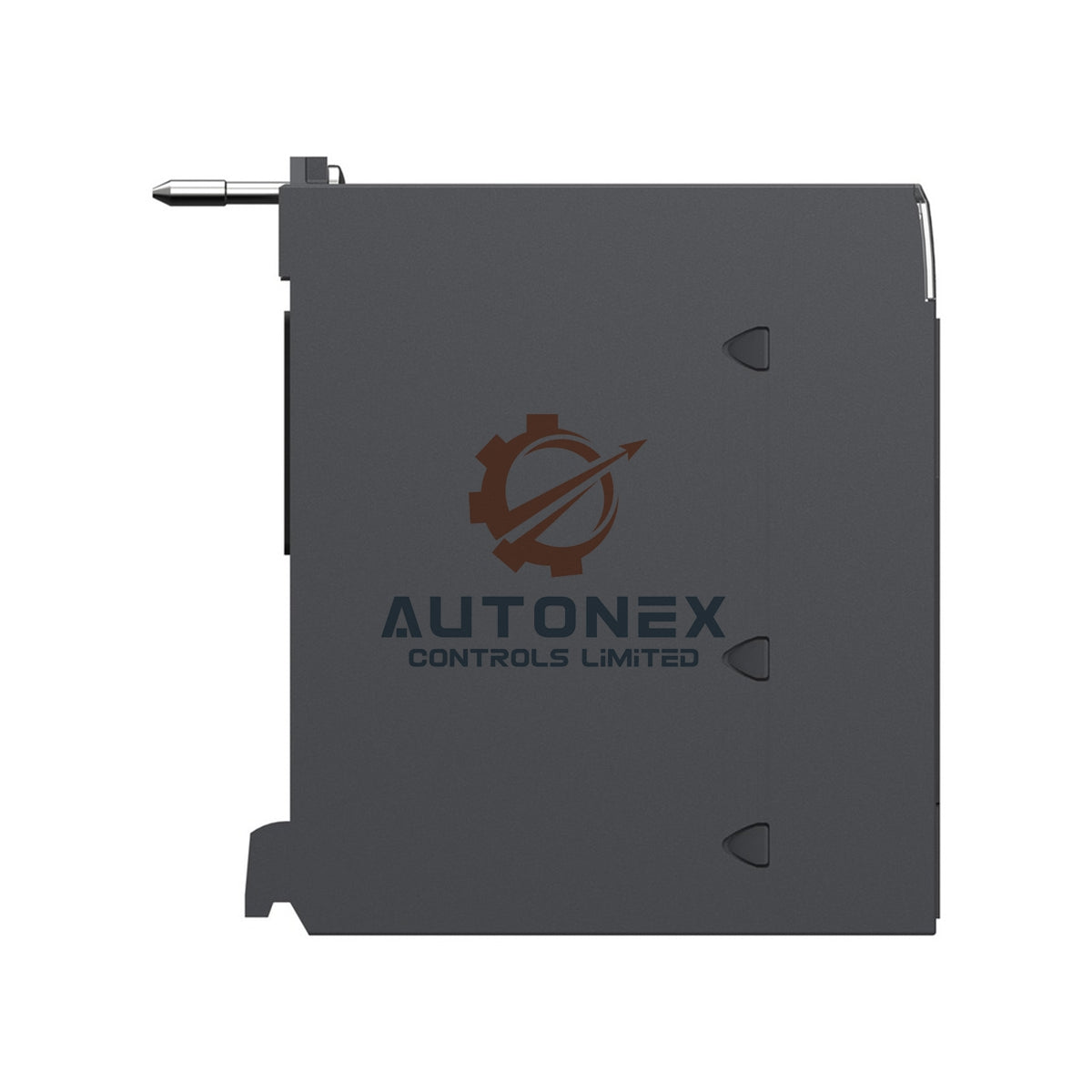

BMXDDI1602H Schneider Modicon X80 16vstupový modul 24 V DC

Modul diskrétních vstupů BMXDDI1602H Modicon X80 se 16 vstupy

Technické specifikace

• Značka: Schneider Electric
• Model: BMXDDI1602H
• Řada: Modicon X80
• Kategorie: modul diskrétních vstupů
• Kanály: 16 izolovaných vstupů při 24 V DC
• Shoda s normami: IEC 60947-5-2 a IEC 61131-2 typu 3
• Vstupní logika: pozitivní logika (sink)
• Režim zapojení: 2 nebo 3 vodiče
• Vstupní proud: 3.5 mA při 24 V DC
• Napětí ve stavu 1: ≥ 11 V
• Napětí ve stavu 0: < 5 V
• Proud ve stavu 1: ≥ 2 mA
• Proud ve stavu 0: ≤ 1.5 mA
• Vstupní impedance: 6800 Ohm
• Paralelní zapojení vstupů: podporováno
• Ochrana vstupu: ochrana proti přepólování
• Izolační odpor: > 10 MOhm při 500 V DC
• Typická doba odezvy: 4 ms
• Maximální doba odezvy: 7 ms
• Napájení snímače: 19–30 V při 60°C, 21.1–26.4 V při 70°C
• Typický proudový odběr: 76 mA DC
• Proudový odběr: ≤ 107 mA při 3.3 V DC
• Ztrátový výkon: 2.5 W
• Izolace mezi kanály a sběrnicí: 1500 V po dobu 1 minuty
• Záložní režim při výměně za provozu: ano
• Spolehlivost MTBF: 775,000 hodin
• Mezní hodnoty poruchy snímače: < 14 V DC porucha, > 18 V DC v pořádku
• Místní signalizace: LED RUN, LED pro každý kanál, LED ERR, LED I/O

Údaje o prostředí a fyzikálních vlastnostech

• Provozní teplota: -25°C až +70°C
• Skladovací teplota: -40°C až +85°C
• Relativní vlhkost: 5% až 95%, bez kondenzace při 55°C
• Provozní nadmořská výška: 0 až 2000 m, až 5000 m při snížení výkonu
• Stupeň krytí: IP20
• Ochranná úprava: konformní povlak
• Stupeň znečištění: 2
• Třídy odolnosti: plyny Gx a 3C4, prach 3S4, písek 3S4, úroveň soli 2, plísně a spory hub 3B2
• Odolnost proti vibracím: 3 gn
• Odolnost proti rázům: 30 gn
• Dielektrická pevnost: 1500 V AC po dobu 1 minuty
• Rozměry (V׊×H): 103.7 × 32 × 86 mm
• Hmotnost: 0.115 kg
• Normy: IEC 61131-2; směrnice 2014/35/EU a 2014/30/EU

Návod k instalaci

• Namontujte modul do kompatibilního stojanu Modicon X80 a utáhněte přídržné šrouby.
• Podle potřeby připojte snímače ke svorkovnici ve 2vodičovém nebo 3vodičovém zapojení.
• Před zapnutím rozvaděče ověřte polaritu napájení 24 V DC v terénu.
• Vstupní kabely veďte mimo napájecí a komunikační vedení, abyste omezili rušení.
• Během kontrol při uvádění do provozu sledujte kontrolky LED RUN, ERR a jednotlivých kanálů.
• Ve výškách nad 2000 m zohledněte snížení zatížitelnosti, aby modul nepřekročil tepelné limity.

Obsah balení

• Jeden diskrétní vstupní modul BMXDDI1602H od společnosti Schneider Electric
• Ochranné balení pro bezpečnou přepravu
• Doprava podle vaší objednávky prostřednictvím FedEx, UPS nebo DHL

Často kladené otázky

• Q: Kolik vstupů poskytuje BMXDDI1602H? A: Poskytuje 16 izolovaných vstupů 24 V DC s pozitivní logikou.
• Q: Díky čemu je tento modul vhodný do náročných prostředí? A: Chrání ho konformní povlak a odolnost vůči plynům, prachu, písku a soli.
• Q: Jaká je doba odezvy? A: Typická doba odezvy je 4 ms a maximální 7 ms.
• Q: Podporuje výměnu za provozu? A: Ano, podporuje výměnu za provozu s přepnutím na záložní řešení.
• Q: Jaký rozsah provozních teplot podporuje? A: Funguje v rozsahu od -25 °C do +70 °C.
• Q: Jaká je hodnota MTBF? A: Modul dosahuje hodnoty MTBF 775 000 hodin.
• Q: Jaké certifikace má? A: Má certifikace CE, UKCA, CULus, RCM, EAC a schválení pro zónu 2 ATEX.
• Q: Je modul skladem? A: Ano, máme ho skladem a odesíláme do 5 dnů.
• Q: V jakém stavu je produkt? A: Je zcela nový a originální.
• Q: Které logistické partnery využíváte? A: Zasíláme prostřednictvím DHL a dalších běžných přepravců.
• Q: Jaké jsou vaše podmínky pro vrácení zboží? A: Zboží lze vrátit do 30 dnů.
