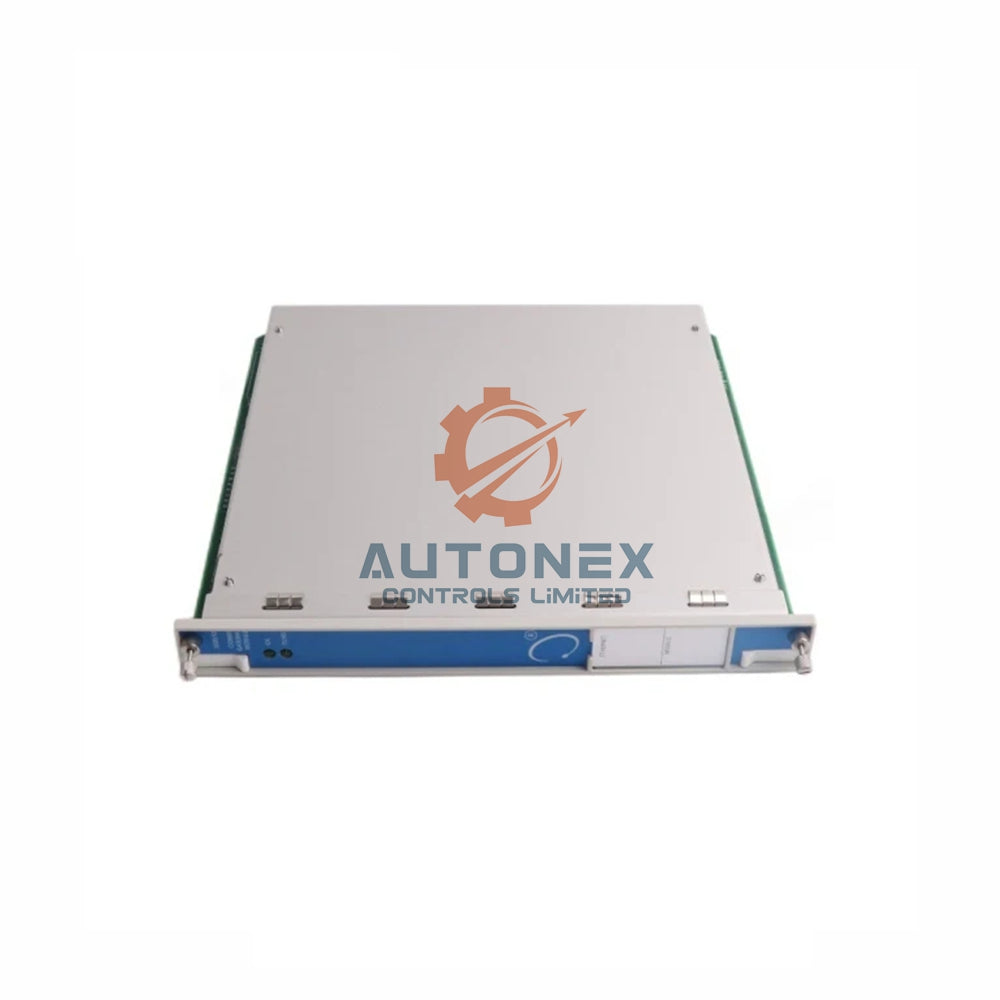

3500/94M-05-00-00 Originální modul VGA displeje Bently Nevada ze skladových zásob

Zobrazovací modul VGA Bently Nevada 3500/94M-05-00-00 – řešení pro průmyslové monitorování

Klíčové technické specifikace zobrazovací jednotky VGA 3500/94M

• Značka: Bently Nevada
• Číslo modelu: 3500/94M-05-00-00
• Typ produktu: zobrazovací modul VGA
• Velikost displeje a montáž: displej 15", montáž do 19" racku
• Kabely rozšiřovače KVM a skříně směrovače displeje: Žádné (00)
• Volba schválení úřady: Žádná (00) – standardní průmyslové použití
• Hmotnost (modul): 0,73 kg (1,6 lb)
• Celková hmotnost systému včetně modulu I/O: 1,07 kg

Napájení, vstupy a výstupy – jasná komunikace

• Spotřeba energie: maximálně 4,6 W
• Vysokorychlostní síť: Monitoruje stav, data a hodnoty
• Port RS232 (I/O): Přenáší data dotykového ovladače
• LED OK: Indikuje správnou funkci modulu 3500/94M
• LED TX/RX: Indikuje komunikaci s ostatními systémovými moduly
• Port VGA (I/O): Poskytuje displeji analogové signály červené, zelené a modré barvy a synchronizační signály
• Přední port: Poskytuje výstupní napájení 24 V DC, výstupní signál VGA a přijímá dotykové příkazy

Provozní limity prostředí – navrženo pro náročné podmínky

• Provozní teplota: −20 °C až 65 °C (−22 °F až 149 °F)
• Teplota skladování: −40 °C až 85 °C (−40 °F až 185 °F)
• Vlhkost: 95 % bez kondenzace
• Odolnost proti rušení: Splňuje normy EMC EN 61000-6-2 a EN 61000-6-4
• Elektrická bezpečnost: Splňuje normy CSA C22.2 61010-1, UL EN 61010-1 a směrnici 2014/35/EU
• Kompatibilní s RoHS: Splňuje směrnici 2011/65/EU

Fyzické vlastnosti a rozměry – připraveno pro montáž do racku

• Rozměry zobrazovacího modulu VGA 3500/94M (V × Š × H): 241,3 mm × 24,4 mm × 241,8 mm (9,5 in × 0,96 in × 9,52 in)
• Rozměry modulu I/O (V × Š × H): 241,3 mm × 24,4 mm × 99,1 mm (9,50 in × 0,96 in × 3,90 in)
• Prostor v racku – modul monitoru: 1 slot plné výšky vpředu
• Prostor v racku – modul I/O: 1 slot plné výšky vzadu

Monitor displeje – Advantech 15" Integration (FPM-8151H)

• Výrobce: Advantech – model FPM-8151H (úhlopříčka 15")
• Typ: LCD s LED podsvícením, průmyslově odolný
• Způsoby montáže: montáž do 19" racku nebo montáž na panel
• Napájecí zdroj: Obsahuje napájecí zdroj 24 V DC (rozsah 12 V DC až 24 V DC)
• Náběhový proud: 2,62 A při 24 V (< 500 µs) | Provozní proud: < 500 mA
• Krytí IP65: Ano, chrání přední panel před prachem a proudy vody
• Teplotní rozsah: 0 °C až 60 °C (32 °F až 140 °F) – při teplotách pod 0 °C je vyžadován vyhřívaný kryt
• Dotykové rozhraní: odporové | Certifikace: CE, UL, třída I, divize 2
• Hmotnost: 8,5 kg (18,75 lb) při přepravě

Specifikace a omezení prodlužovače KVM

• Montáž prodlužovače KVM: na horní straně police | Napájecí vstup: 12 Vdc a 5 Vdc
• Certifikace: Certifikace UL pouze pro Severní Ameriku
• Teplotní rozsah (KVM): 0 ºC až 45 ºC (32 ºF až 113 ºF)
• Vlhkost (KVM): 80 % bez kondenzace
• Třída I, divize 2: Přijímač prodlužovače KVM je schválen pro nebezpečné prostory v Severní Americe
• Vysílač KVM: Není certifikován pro použití v nebezpečných prostorech; instalujte v bezpečném prostoru nebo do schváleného krytu
• NEMA 4X: Tato jednotka KVM není schválena

Požadavky na firmware, software a hardware – pro plnou funkčnost

• Modul 3500/94M vyžaduje modul 3500/22 Transient Data Interface (TDI)
• Požadované verze firmwaru: Firmware 3500/94M 4.06 Rev. C, Firmware 3500/22 Rev 1.71
• Požadavky na software: Rack Config Rev 5.6, Op Display Rev 2.21, Data Acquisition Rev 1.22

Často kladené otázky (FAQ) o modulu 3500/94M-05-00-00

• Q: Je tento modul zcela nový a originální?
  A: Ano, poskytujeme 100% nové originální moduly Bently Nevada 3500/94M-05-00-00
• Q: Jaký je rozsah provozních teplot tohoto displeje?
  A: Hlavní modul pracuje v rozsahu -20 °C až 65 °C, zatímco 15" displej Advantech pracuje v rozsahu 0 °C až 60 °C
• Q: Podporuje tento modul schválení pro nebezpečné prostory?
  A: Tato verze (00) nemá schválení pro nebezpečné prostory. Pro ATEX/IECEx použijte variantu -02
• Q: Jaké napájení potřebuje 15" displej?
  A: Advantech FPM-8151H používá 24 Vdc (přípustný rozsah 12 Vdc až 24 Vdc)
• Q: Máte 3500/94M skladem?
  A: Ano, 3500/94M-05-00-00 máme skladem a odesíláme do 5 dnů
• Q: Které kurýrní služby používáte pro doručení?
  A: Pro rychlé celosvětové doručení využíváme FedEx, UPS nebo DHL
• Q: Mohu modul vrátit, pokud není kompatibilní s mým systémem?
  A: Ano, poskytujeme 30denní lhůtu pro vrácení od data doručení
• Q: Vyžaduje tento modul modul TDI?
  A: Ano, 3500/94M vyžaduje modul 3500/22 TDI pro správný provoz
• Q: Jaká je tolerance vlhkosti hlavní jednotky?
  A: Modul odolává 95% vlhkosti bez kondenzace bez poruchy
