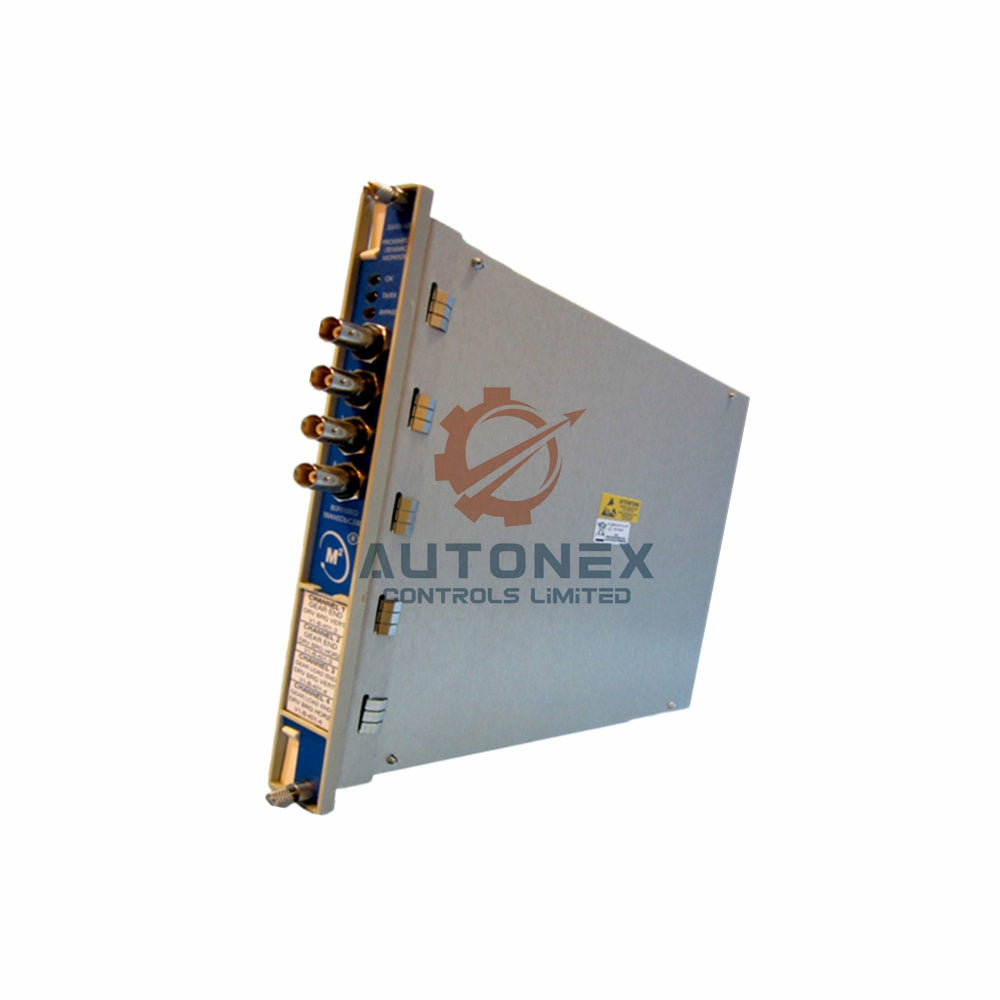

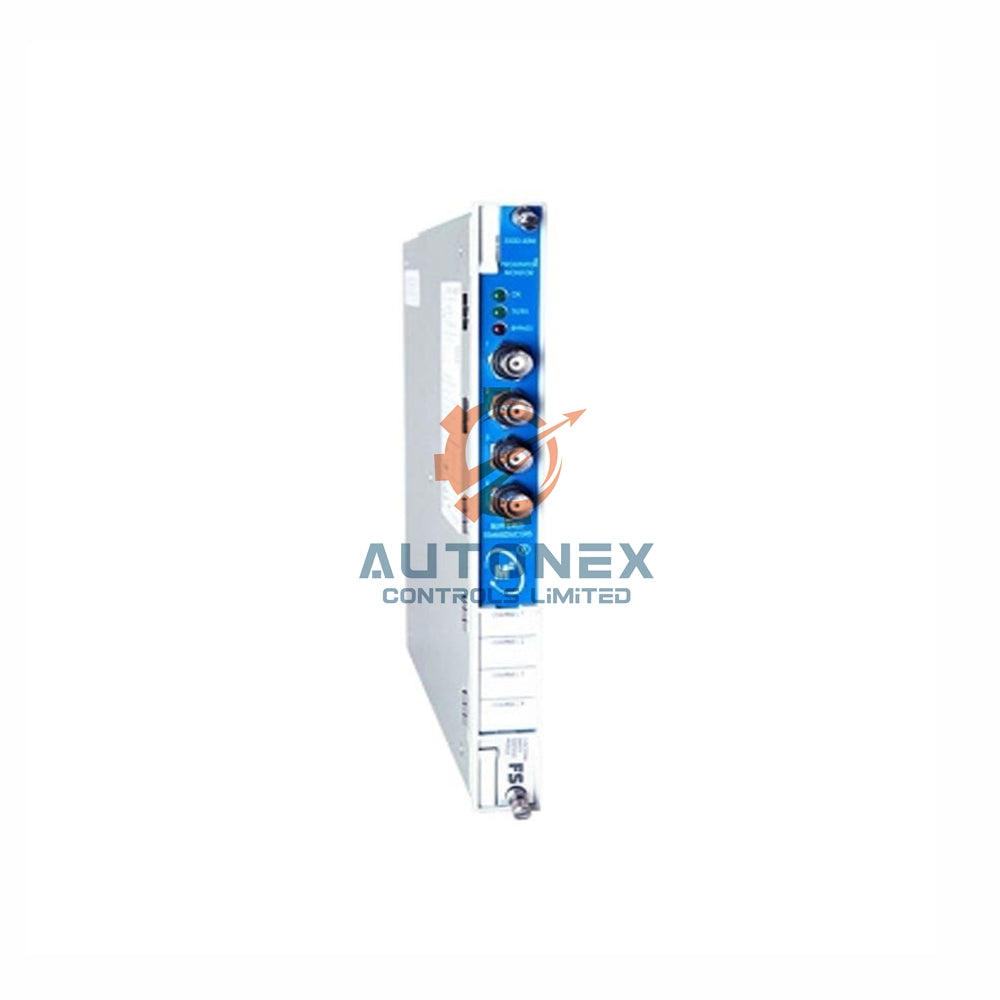

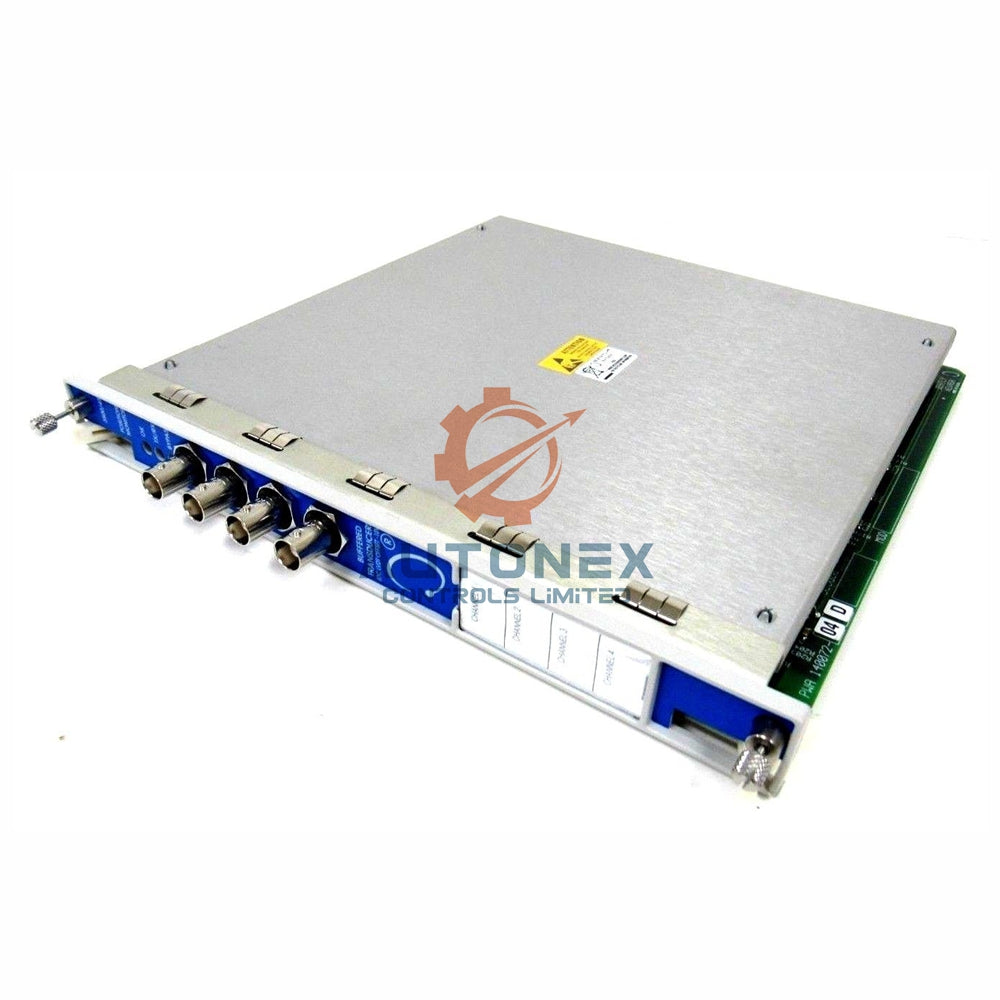

3500/77M 176449-07 Bently Nevada Monitor tlaku

Bently Nevada 3500/77M 176449-07 Tlakový monitor

Klíčové technické specifikace

• Výrobce: Bently Nevada.
• Modelové číslo: 3500/77M 176449-07 – Tlakový monitor s interním/externím ukončením I/O.
• Vstupní kanály: Přijímá 1 až 4 kanály tlakových převodníků s kladným napětím (psia).
• Rozsahy měřítkových faktorů: 95 000 mV/psi (100 psia) až 950 mV/psi (10 000 psia).
• Frekvenční odezva: 0 až 5,5 kHz na všech nakonfigurovaných tlakových kanálech.
• Přesnost tlaku: ±0,5 % plného rozsahu při +25 °C; ±1,0 % v rozsahu -30 °C až +65 °C.
• Vstupní impedance: 50 kΩ (interní/externí ukončení I/O tlaku válce).
• Spotřeba energie: 7,8 W s plným zatížením napájení převodníků.
• Buforovaný výstup: Přední koaxiální konektory (jeden na kanál), impedance 550 Ω.
• Napájení převodníku: +23,0 ± 0,8 V DC s omezením proudu 24,5 mA.
• Provozní teplota: -30 °C až +65 °C (-22 °F až +150 °F).
• Teplota skladování: -40 °C až +85 °C (-40 °F až +185 °F).
• Vlhkost: 95 % bez kondenzace pro náročné průmyslové prostředí.
• Fyzické rozměry (monitor): 241,3 mm x 24,4 mm x 241,8 mm (1 plnohodnotný přední slot).
• Hmotnost: Monitorovací modul 0,91 kg; I/O modul 0,20 kg.

Měřené veličiny a úprava signálu

• The 3500/77M 176449-07 vypočítává tlak v válci, tlak výtlaku a tlak sání.
• Poskytuje také maximální tlak, minimální tlak a kompresní poměr.
• Jsou zahrnuty maximální tlak tyče, maximální tah tyče a stupeň obrácení tyče.
• Frekvenční odezva pokrývá 0 až 5,5 kHz pro analýzu dynamického tlaku.
• Přesnost zůstává stabilní v celém průmyslovém teplotním rozsahu.

Instalace a integrace do racku

• Nainstalujte 3500/77M 176449-07 v racku řady 3500 pomocí jednoho plnohodnotného předního slotu.
• Namontujte odpovídající I/O modul do zadního slotu (jeden na kanál).
• Připojte tlakové převodníky k BNC konektorům na předním panelu (koaxiální).
• Používejte stíněné kabely pro signály převodníků, aby byla zachována integrita signálu.
• Zajistěte, aby okolní teplota zůstala v rozmezí -30 °C až +65 °C pro spolehlivý provoz.

Odolnost vůči prostředí a mechanická odolnost

• Tento systém spolehlivě funguje ve vysoké vlhkosti (95 % bez kondenzace).
• Ochrana proti zkratu na všech vyrovnaných výstupech zabraňuje poškození během instalace.
• Široký rozsah skladovacích teplot od -40 °C do +85 °C.
• Robustní konstrukce vhodná pro monitorování pístových kompresorů v ropném a plynárenském průmyslu a výrobě energie.

Obsah balení (každá jednotka)

• 1 x Bently Nevada 3500/77M 176449-07 monitorovací modul.
• 1 x interní/externí modul vstupů/výstupů tlaku válce (zadní slot).
• Návod k instalaci a konfiguraci (tištěný).
• Sada štítků na přední panel a montážní příslušenství.
• V balení není žádný certifikát ani záruční dokumentace.

Doprava a logistika

• Zásilky zasíláme po celém světě expresními službami FedEx, UPS nebo DHL.
• Všechny objednávky odesíláme do 5 pracovních dnů z našeho skladu.
• Produkty jsou zcela nové, v originálním továrním balení.
• Při odeslání je poskytnuto číslo pro sledování zásilky v reálném čase.

Často kladené otázky (FAQ)

• P: Je 3500/77M 176449-07 kompatibilní s tlakových převodníky 4-20 mA?
  O: Ne, přijímá kladné napěťové vstupy (0,5 až 10,0 V DC) od schválených tlakových převodníků třetích stran Bently Nevada.
• P: Jaká je přesnost tlaku v závislosti na teplotě?
  O: Přesnost je ±1,0 % z plného rozsahu od -30 °C do +65 °C a ±0,5 % při +25 °C.
• P: Mohu tento monitor použít s převodníkem 1000 psia?
  O: Ano, vyberte vhodný měřicí faktor (9 500 mV/psi) pro rozsah 1000 psia.
• P: Jaká je frekvenční odezva pro dynamická měření tlaku?
  O: Frekvenční odezva je 0 až 5,5 kHz, vhodná pro analýzu válců pístových kompresorů.
• P: Podporuje tento modul výpočty zatížení tyče?
  O: Ano, poskytuje maximální tlak v tyči, maximální tah v tyči a stupeň obrácení tyče.
• P: Máte tento produkt skladem?
  O: Ano, máme pravidelně skladem 3500/77M 176449-07 pro okamžité odeslání.
• P: Jaká je vaše politika vrácení zboží?
  O: Vrácení přijímáme do 30 dnů od doručení u nepoužitých jednotek v původním stavu.
• P: Jak dlouho trvá dodání?
  O: Odesíláme do 5 pracovních dnů; doba dodání závisí na vaší lokalitě a zvoleném kurýrovi (FedEx, UPS, DHL).
