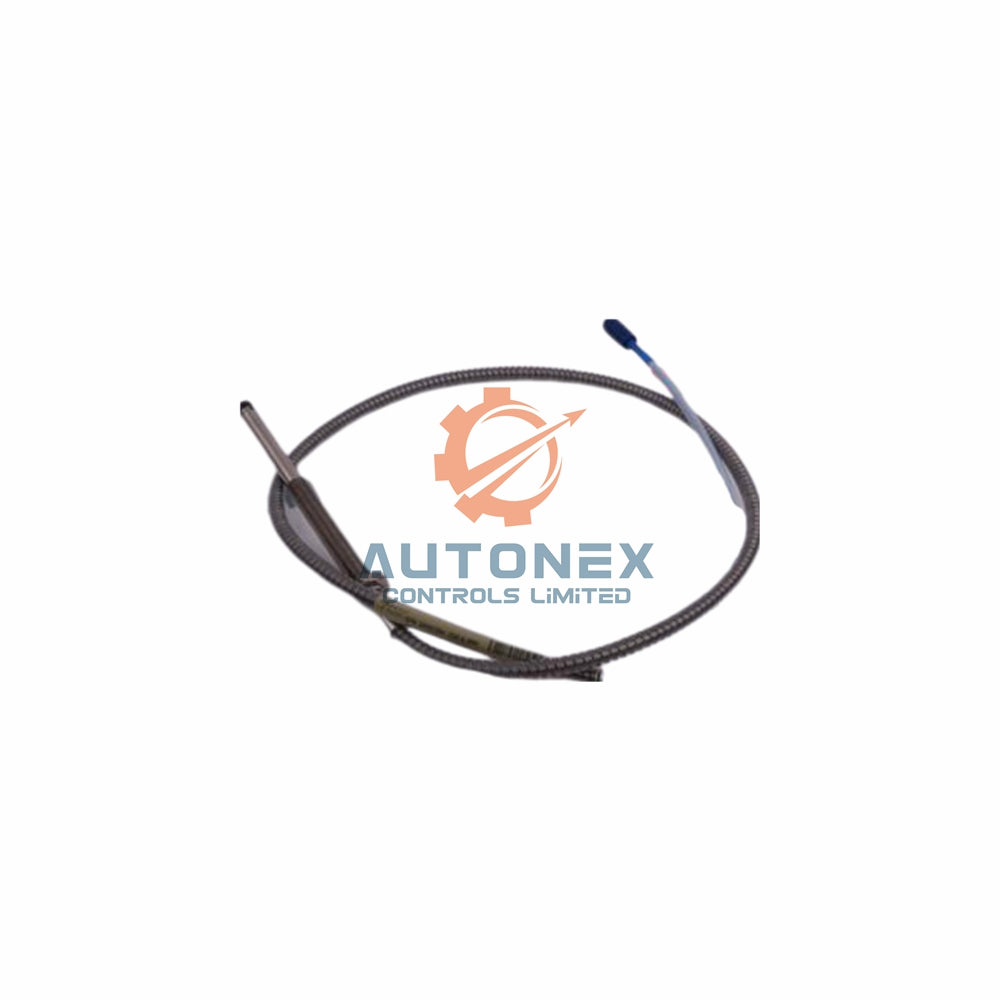

330702-00-10-50-11-00 3300 XL Proximity Probe Bently Nevada

Bently Nevada 3300 XL 11 mm Proximity Probe – 330702-00-10-50-11-00

Klíčové technické specifikace

• Výrobce a řada: Bently Nevada, řada 3300 XL.
• Číslo modelu: 330702-00-10-50-11-00.
• Typ sondy: proximální sonda o průměru 11 mm.
• Specifikace závitu: 1/2-20 UNF s nerezovou ocelovou ochranou.
• Délka bez závitu: 00 = 0 palců.
• Celková délka pouzdra: 10 = 1,0 palce.
• Celková délka kabelu: 50 = 5,0 metrů (16,4 stop).
• Typ konektoru: Miniaturní koaxiální ClickLoc s ochranou konektoru a kabelem FluidLoc.
• Schválení agenturou: 00 = není vyžadováno.
• Materiál hrotu sondy: polyfenylensulfid (PPS).
• Materiál pouzdra sondy: nerezová ocel AISI 304 (SST).
• Specifikace kabelu: 75 Ω triaxiální, izolace FEP.
• Stejnosměrný odpor (RPROBE): 7,2 ± 0,8 ohmů (střed k vnějšímu vodiči).
• Maximální zapojení závitu: 0,750 palce.

Provozní a mechanické parametry

• Teplotní rozsah: Provozní a skladovací od -51 °C do +177 °C (-60 °F až +351 °F).
• Těsnění proti tlaku: Vitonové O-kroužkové těsnění, před odesláním netlakově testováno.
• Minimální poloměr ohybu: 25,4 mm (1,0 palce) s ochranou i bez ní.
• Doporučený moment utažení (pouzdro): 15,2 N•m (133 in•lb).
• Maximální moment utažení (pouzdro): 45,2 N•m (400 in•lb).
• Moment utažení konektoru: Doporučeno utažení prsty, max. 0,565 N•m (5 in•lb).
• Hmotnost při přepravě: 0,17 kg.

Pokyny pro instalaci a manipulaci

• Spárujte 330702-00-10-50-11-00 s pětimetrovým Proximitor senzorem pro správný provoz.
• Pro bezpečné upevnění aplikujte doporučený moment utažení 15,2 N•m na pouzdro sondy.
• Nezvyšujte moment utažení pouzdra nad 45,2 N•m, aby nedošlo k poškození.
• Udržujte minimální poloměr ohybu kabelu 25,4 mm.
• Utahujte konektor ClickLoc pouze prsty (max. 0,565 N•m).
• Vyhněte se vystavení sondy teplotám pod -34 °C (30 °F) kvůli ochraně těsnění proti tlaku.

Obsah balení

• 1 x sonda Bently Nevada 3300 XL, model 330702-00-10-50-11-00.
• Předem připojený 5,0 metrový triaxiální kabel s konektorem ClickLoc a ochranou.
• Kabel FluidLoc pro zvýšenou odolnost vůči kapalinám.
• Žádné další montážní příslušenství nebo doplňky nejsou součástí balení.

Doprava a logistika

• Doručujeme prostřednictvím FedEx, UPS nebo DHL podle vašeho výběru.
• Všechny objednávky odesíláme do 5 pracovních dnů z našeho skladu.
• Nabízíme 30denní možnost vrácení nepoužitých položek v originálním balení.
• Veškerý skladový materiál je zcela nový, originální a továrně zapečetěný.

Často kladené otázky (FAQ)

• Je tato sonda kompatibilní s jinými délkami Proximitoru? Ne, délka 5,0 metrů je určena výhradně pro pětimetrový Proximitor senzor.
• Mohu tuto sondu použít v aplikacích s vysokým tlakem? Sonda používá Vitonové O-kroužkové těsnění. Kontaktujte naše oddělení zakázkových návrhů, pokud potřebujete tlakové testování.
• Jaká je maximální provozní teplota? Sonda spolehlivě pracuje v rozmezí od -51 °C do +177 °C (-60 °F až +351 °F).
• Máte tento model skladem? Ano, máme dostatečné zásoby modelu 330702-00-10-50-11-00 k okamžité expedici.
• Jaká je specifikace odporu kabelu? Stejnosměrný odpor od středu k vnějšímu vodiči je 7,2 ± 0,8 ohmů.
• Jaký moment utažení mám použít na pouzdro sondy? Bently Nevada doporučuje 15,2 N•m (133 in•lb) pro bezpečnou instalaci.
