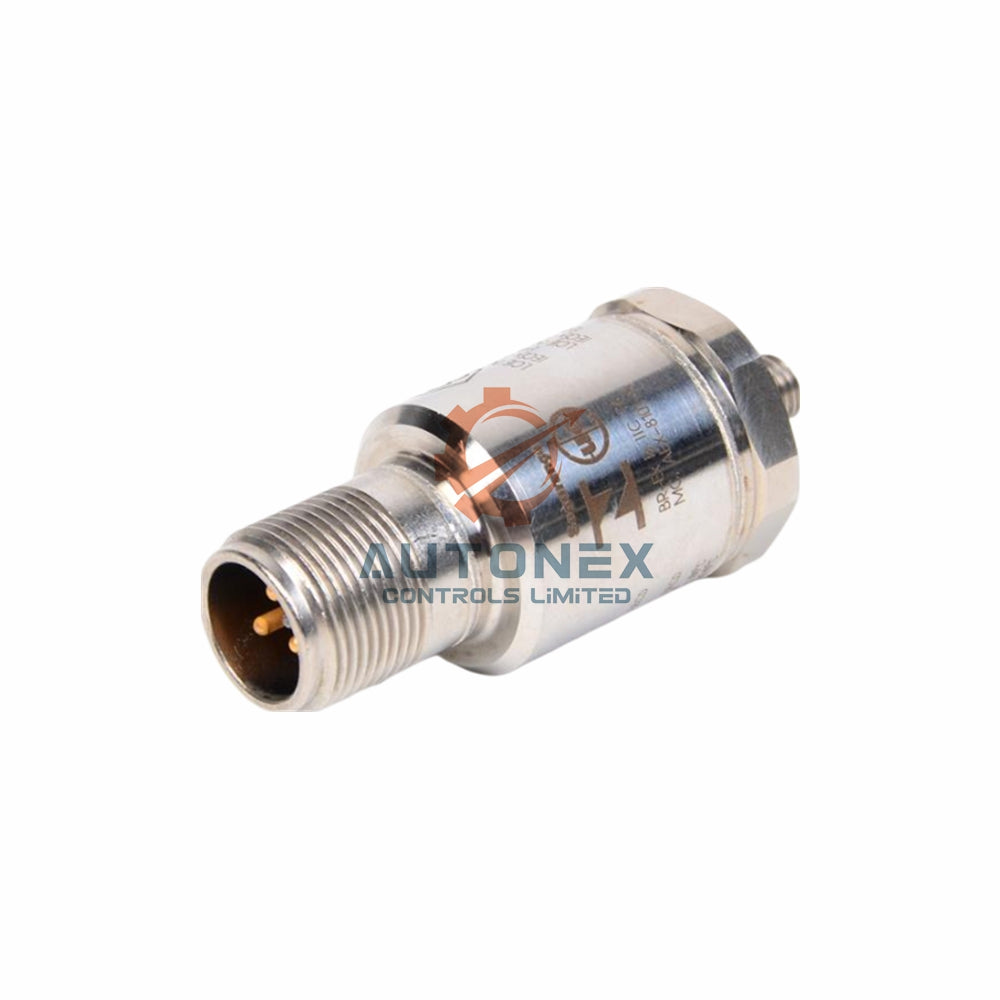

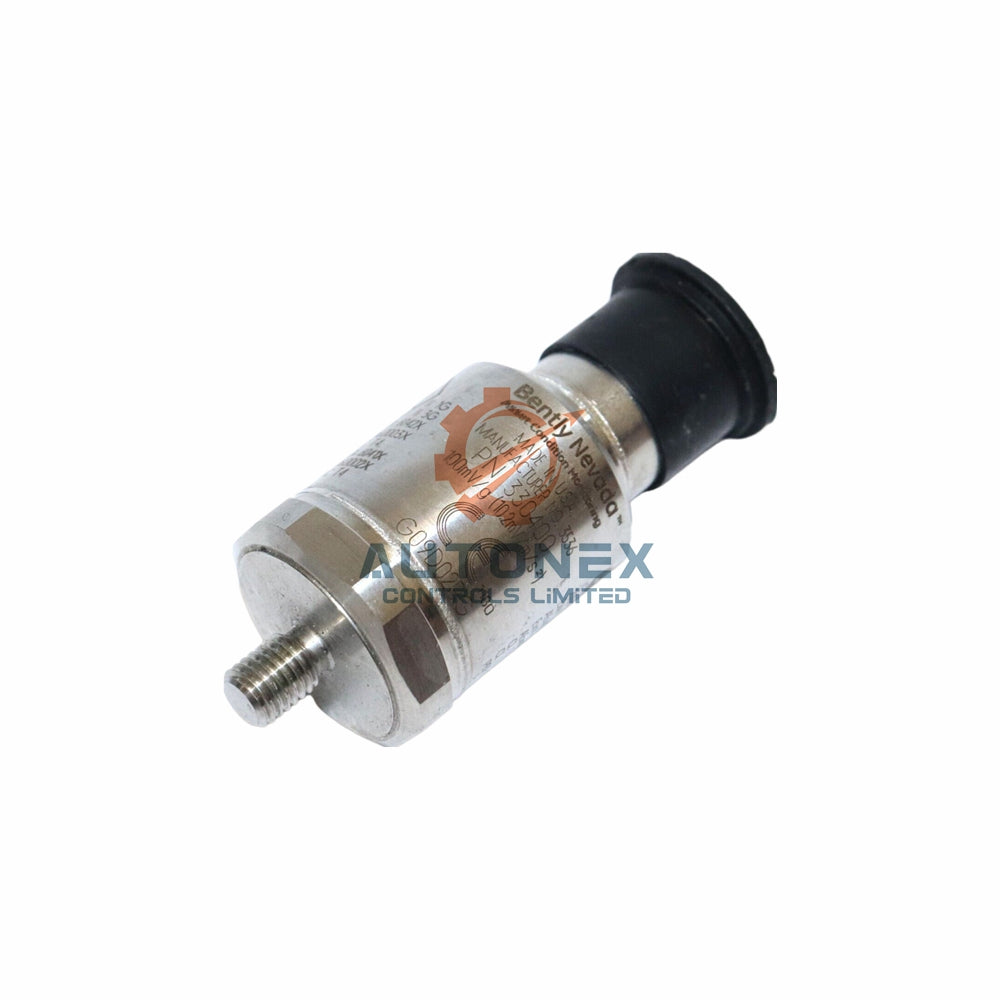

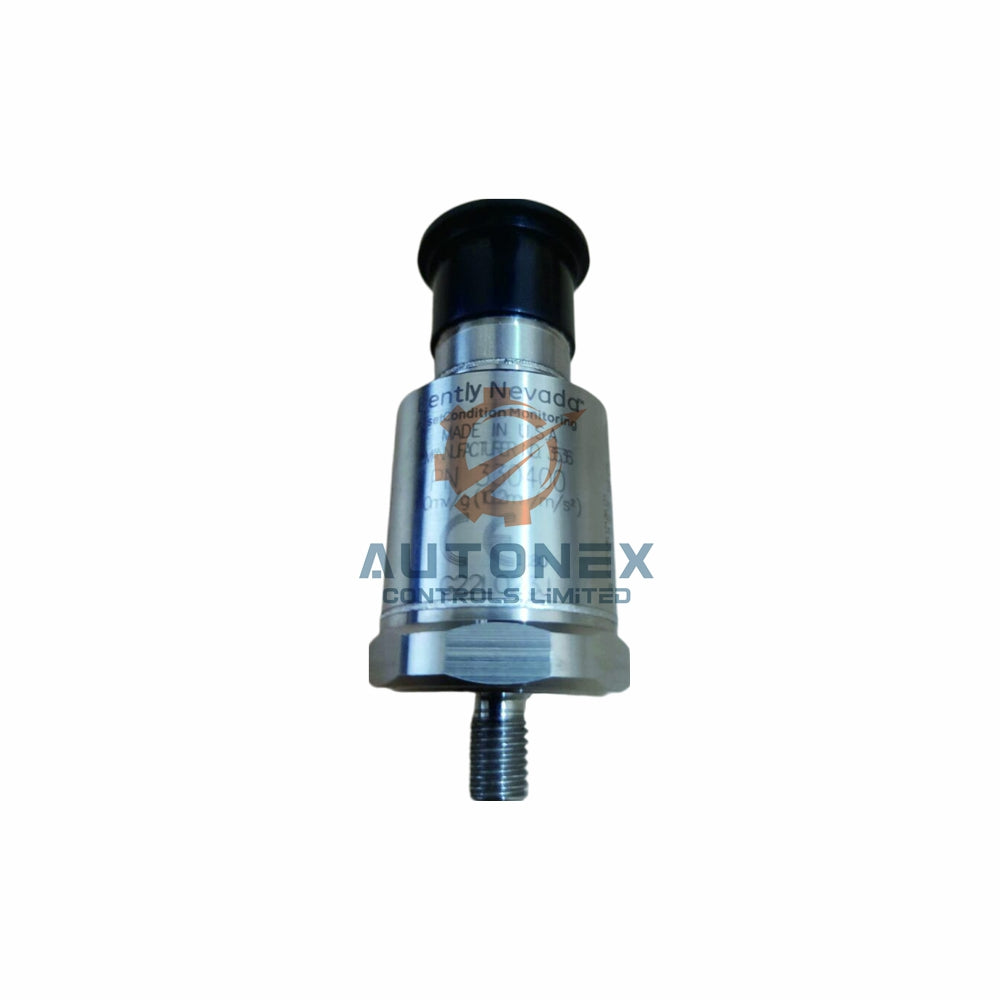

330500-01-02 Velomitor piezoelektrický snímač rychlosti – Bently Nevada

Bently Nevada 330500-01-02 Velomitor piezoelektrický snímač rychlosti: přesné monitorování vibrací

Klíčové technické specifikace snímače Velomitor 330500

• Citlivost: 3,94 mV/mm/s (100 mV/in/s) s přesností ±5 %. Toto hodnocení platí při teplotě +20 °C až +30 °C a frekvenci 100 Hz.
• Frekvenční odezva: 4,5 Hz až 5 kHz (270 cpm až 300 kcpm) při ±3,0 dB. Pro užší toleranci poskytuje rozsah 6,0 Hz až 2,5 kHz hodnotu ±0,9 dB.
• Rozsah rychlosti: Špičková hodnota 1270 mm/s (50 in/s). Tento široký rozsah zachycuje i závažné vibrační události.
• Linearita amplitudy: ±2 % až do špičkové hodnoty 152 mm/s (6 in/s). Snímač zachovává přesnost v celém provozním rozsahu.
• Předpětí výstupu: -12 ±3,0 VDC vztaženo ke kolíku A. Toto předpětí zůstává stabilní při změnách teploty.
• Dynamická výstupní impedance: Méně než 2400 Ω. Tato nízká impedance umožňuje použití dlouhých kabelů bez ztráty signálu.
• Širokopásmová úroveň šumu (4,5 Hz až 5 kHz): Jmenovitě 0,004 mm/s (160 μin/s) RMS. Nízká úroveň šumu zajišťuje čistá data pro analýzu.
• Rezonanční frekvence po montáži: Vyšší než 12 kHz. Tato vysoká rezonanční frekvence zabraňuje rušení měřicích frekvencí.
• Teplotní citlivost: Typicky -14 % až +7,5 % v celém provozním teplotním rozsahu.
• Příčná citlivost: Méně než 5 % citlivosti. Tato nízká hodnota minimalizuje chyby mezi osami.

Odolnost vůči prostředí a fyzická odolnost

• Provozní teplota: -55 °C až 121 °C (-67 °F až 250 °F). Snímač spolehlivě funguje i v extrémních teplotních podmínkách.
• Odolnost proti rázům: Maximálně 5 000 g ve špičce. Tato robustnost chrání snímač při náhlých nárazech.
• Relativní vlhkost: Až 100 % při neponoření. Hermeticky utěsněné pouzdro zabraňuje pronikání vlhkosti.
• Citlivost na deformaci základny: 0,005 in/s/mstrain. Minimální odezva na deformaci zabraňuje falešným údajům o vibracích.
• Citlivost na magnetické pole: Méně než 51 min/s/gauss (50 gaussů, 50–60 Hz). Silná magnetická pole nenarušují měření.
• Hmotnost: Typicky 142 gramů (5,0 oz). Kompaktní konstrukce usnadňuje instalaci na rotující stroje.
• Průměr a výška: Průměr 25,3 mm (0,995 in), výška 63,2 mm (2,49 in). Tyto rozměry se vejdou i do stísněných montážních prostor.
• Materiál pouzdra: Nerezová ocel 316L. Tento materiál odolává korozi v průmyslovém i námořním prostředí.

Pokyny k instalaci a montáži modelu 330500

• Varianta montážního závitu: -01 1/2-20 UNF. Tento závit použijte k bezpečnému upevnění na povrch stroje.
• Utahovací moment: Maximálně 32–46 kg cm (24–40 in-lb). Tento moment nepřekračujte, aby nedošlo k poškození.
• Typ konektoru: Hermeticky utěsněný dvoukolíkový konektor Mil-C-5015 s pláštěm z nerezové oceli 316L. Tento konektor zajišťuje spolehlivý přenos signálu.
• Informace o polaritě: Když se pouzdro pohybuje směrem ke konektoru, kolík A se stává kladným vůči kolíku B. Pro správnou orientaci signálu dodržujte tuto polaritu.
• Maximální délka kabelu: 305 metrů (1 000 stop) při použití dílu číslo 02173006. Tato délka nesnižuje kvalitu signálu.
• Doporučená délka kabelu: 208 ft (63 m) pro vibrace 50 g při frekvenci 10 kHz a kapacitě kabelu 200 pF/m. Toto doporučení optimalizuje výkon.
• Uzemnění: Pouzdro je izolované. Tato izolace zabraňuje zemním smyčkám v monitorovacích systémech.

Často kladené otázky (FAQ)

• Máte model 330500-01-02 skladem?
  Ano, tento model máme skladem. Udržujeme zásoby pro okamžité odeslání.
• Jaká je obvyklá dodací lhůta?
  Odesíláme do 5 dnů po potvrzení objednávky. Většina objednávek opouští náš sklad do 48 hodin.
• Které přepravní společnosti používáte?
  Odesíláme prostřednictvím společností FedEx, UPS a DHL. Preferovanou možnost si můžete zvolit při dokončení objednávky.
• Jaké jsou vaše podmínky pro vrácení zboží?
  Podporujeme vrácení do 30 dnů od doručení. Snímač musí být nepoužitý a v původním obalu.
• Mohu tento snímač použít s kabelem delším než 305 metrů?
  Maximální doporučená délka kabelu dílu číslo 02173006 je 305 metrů (1 000 stop). Delší vedení může zhoršit kvalitu signálu.
• Co zahrnuje varianta schválení pro určité oblasti -02?
  Varianta -02 poskytuje certifikaci ATEX (evropskou) pro nebezpečné prostory. Zahrnuje klasifikace Ex ia a Ex nL pro prostředí s výskytem plynů a prachu.
• Funguje snímač při teplotách nižších než -55 °C?
  Provoz mimo rozsah -55 °C až 121 °C může způsobovat falešné údaje. Pro přesné monitorování dodržujte stanovené limity.
