330104-05-10-50-02-00 | Sonda Bently Nevada 3300 XL 8 mm

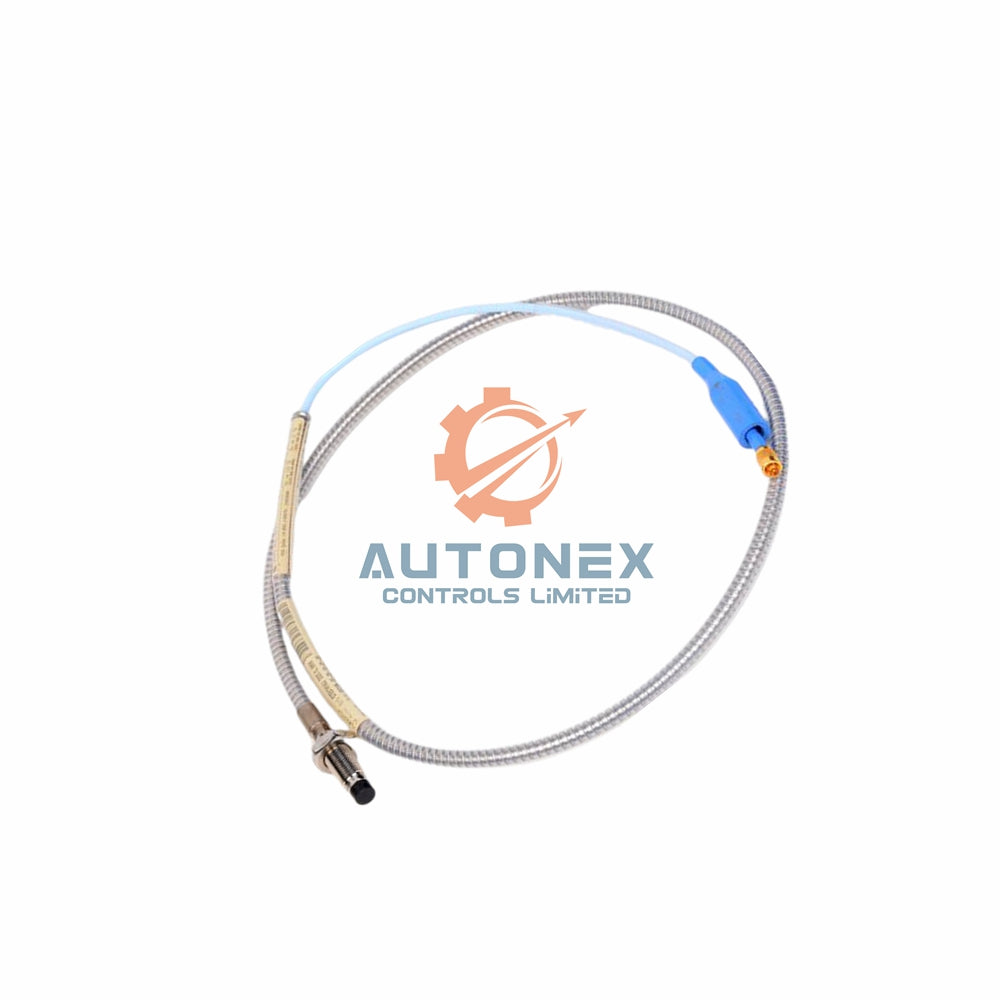

Přibližovací sonda 3300 XL 8 mm – metrický model 330104-05-10-50-02-00

Klíčové technické specifikace

• Výrobce a model: Bently Nevada 330104-05-10-50-02-00 (řada 3300 XL).
• Typ sondy: Přibližovací sonda 3300 XL 8 mm, metrický model s pancéřováním.
• Závit a pouzdro: Závit M10 x 1, pouzdro z nerezové oceli AISI 303/304, hrot z PPS.
• Délka bez závitu a celková délka: 50 mm bez závitu; celková délka pouzdra 100 mm.
• Celková délka kabelu: 5,0 metru (16,4 stopy) se standardním kabelem a miniaturním koaxiálním konektorem ClickLoc.
• Schválení úřady: Není vyžadováno (varianta 00).
• Lineární rozsah: 2 mm (80 mil) od 0,25 do 2,3 mm (10 až 90 mil).
• Stejnosměrný odpor (RPROBE): 8,73 ± 0,50 Ω (délka 5,0 m).
• Kabeláž v provozu: 0,2 až 1,5 mm² (16–24 AWG), doporučuje se stíněný třížilový kabel typu triad.
• Max. délka kabelu: 305 metrů (1 000 stop) mezi senzorem a monitorem.
• Teplotní rozsah (standardní): −52 °C až +177 °C (−62 °F až +350 °F).
• Odolnost proti vlhkosti: Změna ASF menší než 3 % při relativní vlhkosti 93 % (IEC 68-2-3, 56 dní).
• Jiskrová bezpečnost: Třída I, zóna 0; AEx/Ex ia IIC T5…T1 Ga (se zenerovými bariérami).
• Nezápalné provedení: Třída I, zóna 2; AEx/Ex nA IIC T5…T1 Gc (podle výkresu 140979).

Instalace a mechanické podrobnosti

• Závit pouzdra sondy: M10x1 s maximálním zašroubováním závitu 15 mm.
• Hmotnost sondy: 323 g/m (11,4 oz).
• Tlakové těsnění: O-kroužek Viton® utěsňuje diferenční tlak; před expedicí se neprovádí tlaková zkouška.
• Nastavení mezery (radiální vibrace): −9 Vdc (přibližně 1,27 mm / 50 mil).
• Prodloužená délka bez závitu: Úsek bez závitu o délce 50 mm poskytuje větší flexibilitu při instalaci.
• Poznámka ke kabelu o délce 5 metrů: Tato sonda o délce 5,0 m funguje výhradně se senzorem Proximitor o délce 5 metrů.
• Upozornění k instalaci kabeláže: Použijte pocínovaný vodič a udržujte celkovou délku pod 305 m, aby nedocházelo k útlumu vysokých frekvencí.
• Skladovací teplota: Stejná jako provozní rozsah; vyhněte se dlouhodobému vystavení teplotám pod −34 °C.

Certifikace z hlediska prostředí a bezpečnosti

• Nebezpečné prostory (ia): Třída I, zóna 0; AEx/Ex ia IIC T5…T1 Ga; také třídy I, II, III, skupiny A–G.
• Nebezpečné prostory (nA/ec): Třída I, zóna 2; AEx/Ex nA IIC T5…T1 Gc; třída I, oddíl 2, skupiny A–D.
• Materiál hrotu sondy: Polyfenylensulfid (PPS) pro odolnost vůči chemikáliím.
• Materiál pouzdra: Nerezová ocel AISI 303 nebo 304 (SST) pro vysokou odolnost.
• Odolnost vůči vlhkosti: Zachovává stabilitu měřítkového faktoru v prostředí s relativní vlhkostí 93 % po dobu až 56 dnů.

Obsah balení (standardní)

• 1 × 330104-05-10-50-02-00 Sonda 3300 XL 8 mm s kabelem o délce 5,0 m ve standardním provedení.
• 1 × miniaturní koaxiální konektor ClickLoc s ochranným krytem konektoru.
• Předinstalovaný O-kroužek Viton® pro tlakové utěsnění.
• Stručná příručka pro instalaci a nastavení (tištěná).

Možnosti dopravy a doručení

• Přepravci: FedEx, UPS, DHL – k dispozici je expresní celosvětová doprava.
• Doba expedice: Všechny objednávky odesíláme z našeho skladu do 5 pracovních dnů.
• Stav skladu: 330104-05-10-50-02-00 je skladem a lze jej ihned objednat.
• Pravidla pro vrácení: Zboží, které nebylo použito a je v původním obalu, lze vrátit do 30 dnů.

Často kladené dotazy (FAQ)

• D: Jsou 330104-05-10-50-02-00 zcela nové a originální?
  O: Ano, dodáváme pouze zcela nové, originální produkty Bently Nevada.
• D: Jak dlouho trvá doručení?
  O: Odesíláme do 5 dnů prostřednictvím DHL, FedEx nebo UPS; doba přepravy se liší podle místa určení.
• D: Jaké je doporučené nastavení mezery pro radiální vibrace?
  O: Nastavte mezeru na −9 V DC, což odpovídá přibližně 1,27 mm (50 mil).
• D: Mohu tuto sondu použít s delším polním vedením?
  O: Ano, až do 305 metrů, ale při vysokých frekvencích zkontrolujte grafy frekvenční odezvy kvůli poklesu signálu.
• D: Podporuje sonda instalace s jiskrovou bezpečností?
  O: Ano, se Zenerovými bariérami podle výkresu 141092 (ia) nebo s galvanickými izolátory.
• D: Jaká je maximální teplota hrotu sondy?
  O: Standardní hroty pracují v rozmezí −52 °C až +177 °C; hroty s rozšířeným rozsahem dosahují až +218 °C.
• D: Přijímáte vrácení zboží?
  O: Ano, přijímáme vrácení zboží do 30 dnů od data doručení.
