330102-00-20-05-01-05 Bently Nevada 3300 XL 8mm sonda

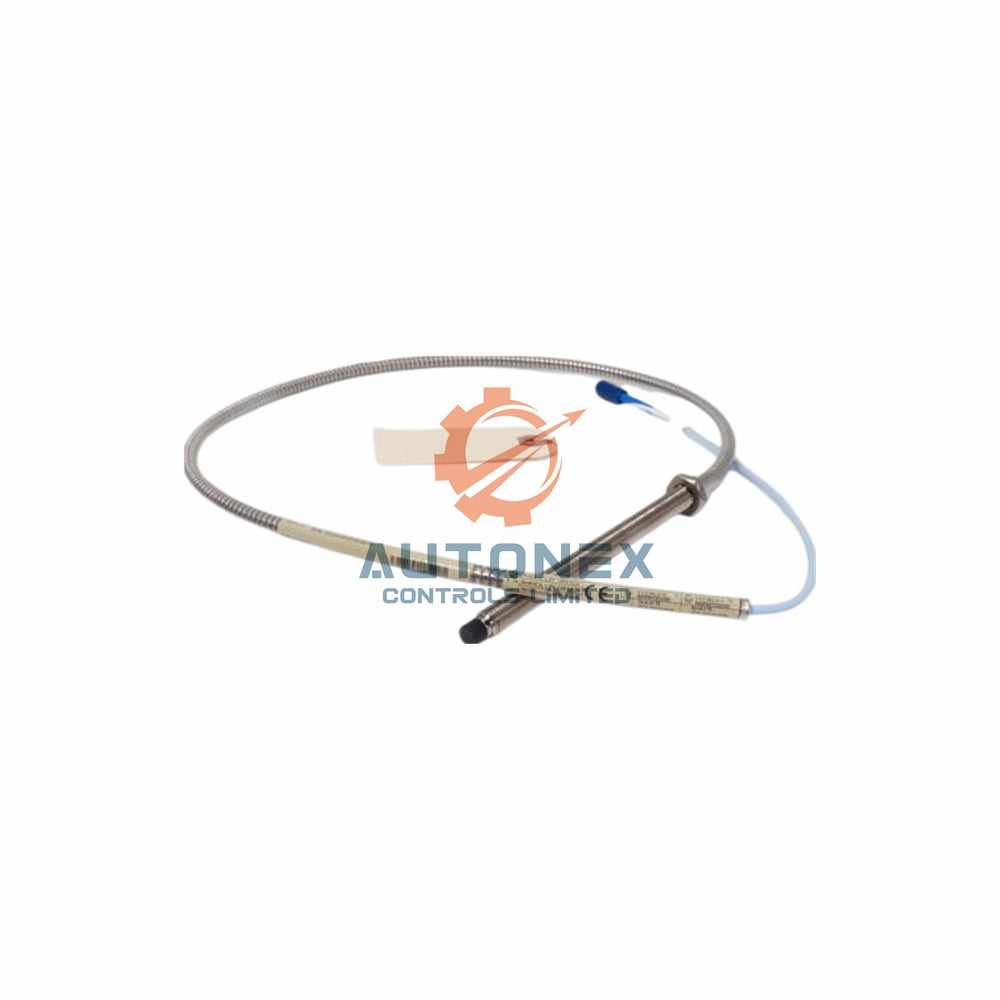

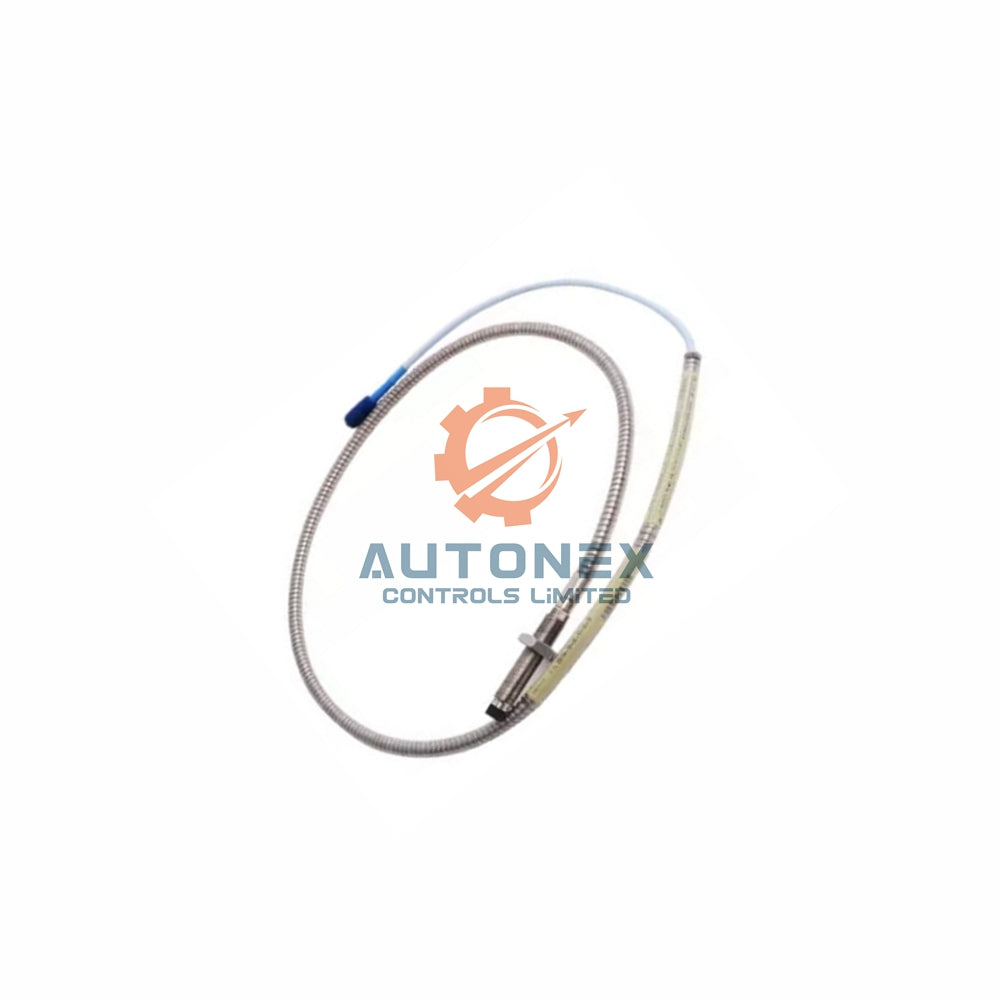

Bently Nevada 330102-00-20-05-01-05 – 3300 XL 8 mm Proximity sonda

Klíčové technické specifikace

• Výrobce: Bently Nevada (značka Baker Hughes).
• Model: 330102-00-20-05-01-05 (3300 XL 8 mm sonda).
• Závit: 3/8-24 UNF s ochranou; maximální zasunutí 0,563 palce.
• Délka bez závitu: 0,0 palce; Celková délka pouzdra: 2,0 palce.
• Celková délka: 0,5 metru (1,6 stopy) se standardním kabelem.
• Konektor: Miniaturní koaxiální ClickLoc s ochranou konektoru.
• Schválení agenturami: CSA, ATEX, IECEx (volba 05).
• Materiál hrotu sondy: Polyfenylensulfid (PPS).
• Materiál pouzdra: nerezová ocel AISI 303 nebo 304 (SST).
• Lineární rozsah: 2 mm (80 mil) od 0,25 do 2,3 mm (10 až 90 mil).
• Doporučená mezera (radiální vibrace): -9 Vdc (~1,27 mm / 50 mil).
• Jmenovitý stejnosměrný odpor (RPROBE): 7,45 ± 0,50 Ω (délka 0,5 m).
• Instalační kabeláž: 0,2 až 1,5 mm² (16-24 AWG), doporučený stíněný trojžilový kabel.
• Maximální délka kabeláže: 305 metrů (1 000 stop) mezi senzorem a monitorem.

Provozní a mechanické parametry

• Provozní teplota (standardní): -52 °C až +177 °C (-62 °F až +350 °F).
• Rozšířená teplota (hrot): -52 °C až +218 °C (-62 °F až +425 °F).
• Kabel/konektor (rozšířený): -51 °C až +260 °C (-60 °F až +500 °F).
• Těsnění proti tlaku: Viton® O-kroužek; konstrukce pro diferenční tlak (netestováno na tlak).
• Vlhkost: <3 % změna ASF po 56 dnech při 93 % RH (IEC 68-2-3).
• Hmotnost: 323 g/m (11,4 oz).
• Vnitřní bezpečnost: Třída I, zóna 0 (AEx/Ex ia IIC T5...T1 Ga) s bariérami.
• Nezápalné: Třída I, zóna 2 (AEx/Ex nA IIC T5…T1 Gc) dle výkresu 140979.
• Teplotní rozsah (EPL Ga/Gc): T1 (-55 až +232 °C), T2 (-55 až +177 °C).
• Teplotní rozsah (EPL Dc): T280 °C @ Ta (-55 až +232 °C) a další.

Pokyny pro instalaci a zapojení

• Používejte 3-žilový stíněný trojžilový kabel (16 až 24 AWG) pro instalační kabeláž.
• Maximální délka kabelu mezi 3300 XL Proximitor a monitorem je 305 m.
• Dodržujte limity zasunutí závitu: maximálně 0,563 palce pro závity 3/8-24.
• Nenechávejte sondu vystavenou teplotám pod -34 °C (-30 °F), aby nedošlo k poškození těsnění.
• Pro instalace s vnitřní bezpečností se řiďte výkresem 141092 (zenerovy bariéry).
• Pro nezápalné obvody dodržujte výkres 140979 pro připojení.
• Nastavte mezeru pro radiální vibrace na -9 Vdc (~1,27 mm / 50 mil) pro optimální výkon.

Obsah balení

• 1x Bently Nevada 330102-00-20-05-01-05 Proximity sonda (délka 0,5 m).
• Integrovaný miniaturní koaxiální konektor ClickLoc s ochranou.
• Standardní pancéřovaný kabelový svazek (integrovaný se sondou).
• Žádné další montážní příslušenství není součástí balení.

Často kladené otázky (FAQ)

• Otázka: Je tato sonda zcela nová a originální?
  Odpověď: Ano, garantujeme 100% nové a originální díly Bently Nevada.
• Otázka: Jaká je dostupnost na skladě?
  Odpověď: Tento model máme skladem pro okamžité odeslání.
• Otázka: Jak rychle můžete odeslat?
  Odpověď: Odesíláme do 5 pracovních dnů po potvrzení objednávky.
• Otázka: Jaké dopravce používáte?
  Odpověď: Odesíláme přes DHL, FedEx nebo UPS – vy si vyberete preferovanou možnost.
• Otázka: Jaká je vaše politika vrácení zboží?
  Odpověď: Vrácení přijímáme do 30 dnů od doručení (platí podmínky).
• Otázka: Mohu tuto sondu použít v nebezpečné zóně 0?
  Odpověď: Ano, s odpovídajícími bariérami vnitřní bezpečnosti (ia hodnocení).
• Otázka: Jaká je maximální délka instalační kabeláže?
  Odpověď: Můžete použít až 305 metrů (1000 stop) mezi Proximitor a monitorem.
• Otázka: Podporuje sonda certifikace ATEX/IECEx?
  Odpověď: Ano, tento model (volba 05) má schválení CSA, ATEX a IECEx.
