Sonda 3300 XL 8 mm 330103-00-16-10-02-00 – Bently Nevada

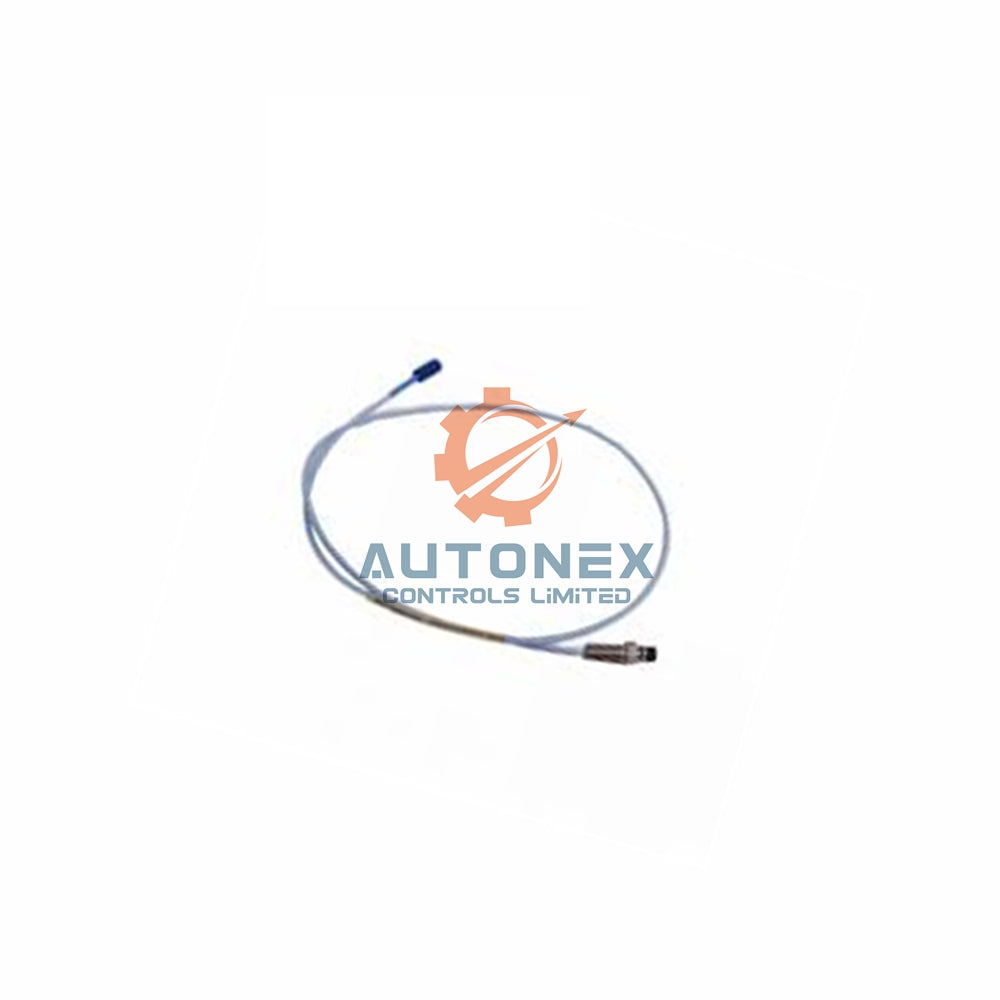

Blízkostní sonda Bently Nevada 3300 XL 8 mm – 330103-00-16-10-02-00

Základní technické specifikace

• Výrobce: Bently Nevada – model 330103-00-16-10-02-00 patří do řady 3300 XL.
• Závit a kabel: závit M10 x 1, bez pancéřování, se standardním kabelem délky 1,0 metru a miniaturním koaxiálním konektorem ClickLoc.
• Délka bez závitu: 00 mm; celková délka pouzdra: 160 mm pro univerzální možnosti montáže.
• Stejnosměrný odpor: Jmenovitý RPROBE je 7,59 ± 0,50 Ω mezi středním a vnějším vodičem.
• Lineární rozsah: 2 mm (80 milů) od 0,25 mm do 2,3 mm (10 až 90 milů), výstup -1 až –17 V DC.
• Nastavení mezery: Nastavte na -9 V DC (přibližně 1,27 mm / 50 milů) pro optimální snímání radiálních vibrací.
• Teplotní rozsah: Standardní sonda pracuje v rozsahu od -52 °C do +177 °C (-62 °F až +350 °F).
• Rozšířený teplotní rozsah: Hrot dosahuje +218 °C (+425 °F); kabel a konektor až +260 °C (+500 °F).
• Odolnost proti vlhkosti: Změna ASF menší než 3 % po 56 dnech při relativní vlhkosti 93 % podle IEC 68-2-3.

Pokyny pro instalaci a zapojení v provozu

• Pro zapojení v provozu použijte stíněný třívodičový trojitý kabel o průřezu 0,2 až 1,5 mm² (16 až 24 AWG).
• Maximální délka vedení mezi snímačem 3300 XL Proximitor a monitorem je 305 metrů (1 000 stop).
• Zašroubování: maximálně 15 mm pro závit pouzdra M10x1 – zajistěte správnou hloubku.
• Hmotnost sondy je 323 g/m (11,4 oz); při instalaci a vyrovnávání s ní zacházejte opatrně.
• Sonda nesmí být vystavena teplotám nižším než –34 °C (–30 °F), aby nedošlo k poškození tlakového těsnění.

Odolnost vůči prostředí a mechanická odolnost

• Materiál hrotu sondy: polyfenylensulfid (PPS) nabízí vynikající odolnost vůči chemikáliím a opotřebení.
• Pouzdro sondy: nerezová ocel AISI 303 nebo 304 zajišťuje ochranu proti korozi v průmyslovém prostředí.
• Tlakové utěsnění: O-kroužek Viton® odděluje rozdílné tlaky mezi hrotem a pouzdrem.
• Odolnost proti vlhkosti: odolává relativní vlhkosti 93 % po dobu až 56 dnů s minimálním posunem.
• Teplotní klasifikace pro EPL Ga/Gc: od T1 (-55 °C až +232 °C) po T5 (-55 °C až +40 °C).

Jiskrová bezpečnost a schválení pro nebezpečné prostory

• Se zenerovými bariérami podle výkresu 141092 nebo galvanickými izolátory dosahuje klasifikace Class I, Zone 0: AEx/Ex ia IIC T5...T1 Ga.
• Vhodné pro prostory Class I, Groups A, B, C, D; Class II, Groups E, F, G; a Class III.
• Nezápalná varianta podle výkresu 140979: Class I, Zone 2: AEx/Ex nA IIC T5…T1 Gc.
• Má také klasifikaci Class I, Division 2, Groups A, B, C, D a Class I, Zone 2: AEx/Ex ec llC.

Obsah balení

• Jedna 330103-00-16-10-02-00 blízkostní sonda 3300 XL 8 mm se standardním kabelem délky 1,0 m.
• Miniaturní koaxiální konektor ClickLoc včetně ochrany konektoru.
• Tištěný instalační návod a karta s rychlými referenčními údaji.
• V balení není certifikát ani dokument k 12měsíční záruce – digitální záznamy uchováváme elektronicky.

Informace o dopravě a objednávce

• Všechny jednotky jsou nové a originální od společnosti Bently Nevada – zaručeně autentické.
• Tento model máme skladem k okamžitému odeslání.
• Způsoby dopravy: FedEx, UPS nebo DHL s poskytnutím sledovacího čísla.
• Odeslání do 5 pracovních dnů po potvrzení objednávky.
• 30denní lhůta pro vrácení nepoužitých položek v původním obalu.

Často kladené otázky (FAQ)

• Otázka: Funguje tato sonda se všemi snímači 3300 XL Proximitor?
  Odpověď: Ano, 330103-00-16-10-02-00 je plně kompatibilní s řadou snímačů 3300 XL Proximitor.
• Otázka: Jaký je přesný lineární měřicí rozsah?
  Odpověď: Lineární rozsah je 2 mm (80 milů) od 0,25 mm do 2,3 mm (10 až 90 milů).
• Otázka: Mohu tuto sondu používat při teplotách nad +177 °C?
  Odpověď: Standardní sonda zvládá teploty až do +177 °C; varianta s rozšířeným teplotním rozsahem na hrotu podporuje až +218 °C.
• Otázka: Jaká mezera se doporučuje pro radiální vibrace?
  Odpověď: Vzduchovou mezeru nastavte na -9 V DC, což odpovídá přibližně 1,27 mm (50 milů).
• Otázka: Jaký typ kabelu mám použít pro zapojení v provozu?
  Odpověď: Použijte stíněný třívodičový trojitý kabel 16–24 AWG o délce až 305 metrů.
• Otázka: Je tato sonda certifikována pro nebezpečné prostory?
  Odpověď: Ano, při použití vhodných bariér splňuje požadavky Class I, Zone 0 (ia) a Zone 2 (nA/ec).
