2090-CFBM7DF-CEAA03 kabel enkodéru Allen-Bradley

Encoderový kabel Allen-Bradley 2090-CFBM7DF-CEAA03 SIN/COS

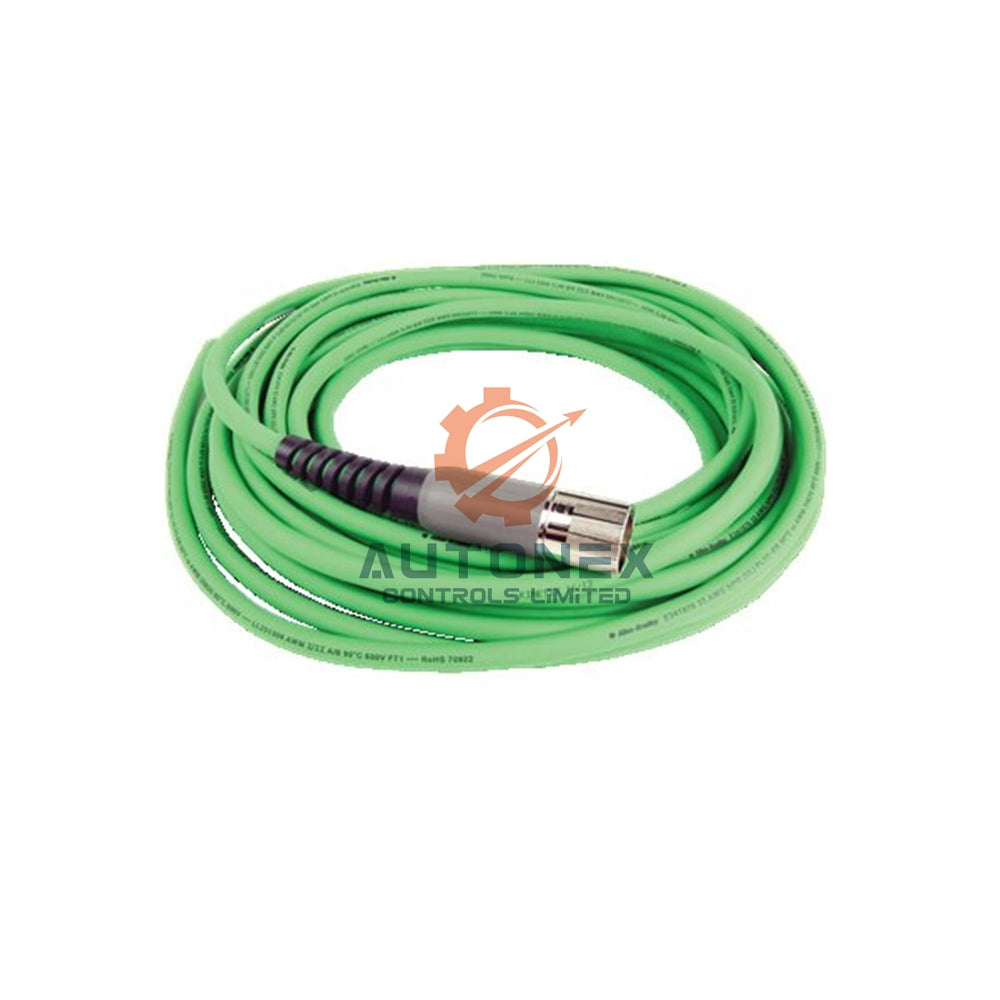

2090-CFBM7DF-CEAA03 je třímetrový kabel zpětné vazby motoru ze série Kinetix 2090. Tento kabel přenáší signály SIN/COS s vysokým rozlišením a signály resolveru pro přesné řízení servopohonu.

Základní technické specifikace

• Značka a série: Allen-Bradley Kinetix 2090
• Číslo modelu: 2090-CFBM7DF-CEAA03
• Typ produktu: Kabelový modul
• Délka kabelu: 3 metry
• Funkce kabelu: Pouze zpětná vazba motoru
• Typ enkodéru: SIN/COS s vysokým rozlišením nebo resolver
• Konektor na straně motoru: SpeedTec DIN (M7)
• Konektor na straně měniče: Volné vodiče (konce vodičů)
• Typ pro flexibilní uložení: Standardní (neflexibilní)
• Průřez vodiče: 22 AWG (≈0,326 mm²)
• Jmenovité napětí izolace vodiče: 600 V
• Materiál pláště: TPE (termoplastický elastomer)
• Barva pláště: Zelená (standardní pro zpětnou vazbu)
• Minimální poloměr ohybu: 68,6 mm
• Hmotnost produktu: 0,23 kg (0,50 lb)
• Provozní teplota: −25 °C až +85 °C
• Stínění: Fólie + opletení (pokrytí ≥85 %)
• Impedance: 120 Ω ±10 % (diferenciální páry)

Výkon a konstrukce kabelu

• Třímetrová délka poskytuje flexibilitu pro běžné vzdálenosti mezi motorem a rozváděčem měniče.
• Konektor SpeedTec DIN (M7) zajišťuje bezpečné a spolehlivé připojení k motoru.
• Konec s volnými vodiči na straně měniče umožňuje přímé zakončení na svorkovnicích měniče nebo modulech I/O.
• Plášť z TPE (termoplastického elastomeru) nabízí odolnost a ochranu proti lehkým olejům a chladicím kapalinám.
• Dvouvrstvé stínění fólií a opletením chrání citlivé analogové signály před rušením EMI/RFI.
• Páry s impedancí 120 Ω jsou optimalizovány pro analogové signály SIN/COS s vysokým rozlišením.

Instalace a kompatibilita

• Kompatibilní se servopohony Allen-Bradley Kinetix 2090 a motory se zpětnou vazbou SIN/COS/resolver.
• Konec s konektorem SpeedTec DIN bezpečně připojte k portu zpětné vazby motoru.
• Volné vodiče odizolujte a zakončete na určených svorkách vstupu zpětné vazby měniče.
• Při vedení dodržujte minimální poloměr ohybu 68,6 mm, aby nedošlo k poškození kabelu.
• Stínění kabelu účinně uzemněte na straně měniče, abyste minimalizovali elektrické rušení.
• Veďte kabel odděleně od vysokonapěťových napájecích kabelů, aby nedocházelo k rušení signálu.

Podrobnosti o balení a přepravě

• Kabel je stočený a zabalený v ochranném plastovém sáčku.
• Každá jednotka obsahuje třímetrový kabel s předinstalovaným konektorem SpeedTec DIN.
• Mezinárodní přeprava prostřednictvím společností FedEx, UPS, DHL s úplným sledováním zásilky.
• Obvyklá doba zpracování objednávky u položek skladem je 1–2 pracovní dny.

Často kladené otázky

• Jaké typy enkodérů tento kabel podporuje? Je určen pro enkodéry SIN/COS s vysokým rozlišením a enkodéry typu resolver.
• Jaká je výhoda pláště z TPE? TPE poskytuje dobrou flexibilitu, odolnost a odolnost vůči průmyslovým nečistotám.
• Lze tento kabel použít v kabelovém řetězu? Ne, jedná se o standardní neflexibilní kabel, který není určen pro nepřetržitý pohyb.
• Jak mají být zakončeny volné vodiče? Použijte vhodné dutinky nebo svorkovnice podle specifikací výrobce měniče.
• Je tento kabel kompatibilní s jinými měniči Allen-Bradley? Je navržen pro sérii Kinetix 2090; kompatibilitu s jinými sériemi ověřte.

Pro technickou podporu nebo objednání encoderového kabelu 2090-CFBM7DF-CEAA03 nás kontaktujte.

Kontakt: E-mail sales@nex-auto.com nebo WhatsApp +86 153 9242 9628.

Partner: NexAuto Technology Limited
