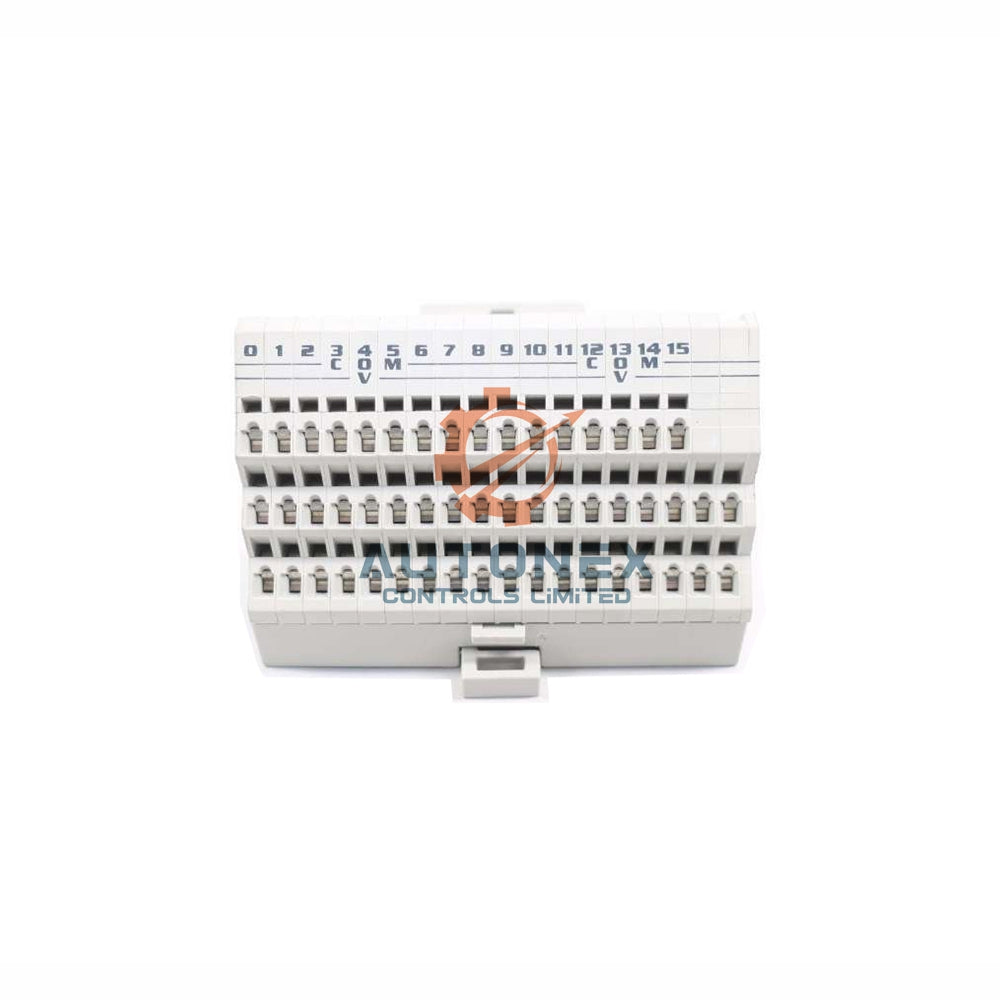

1794-TB3G Allen-Bradley Flex I/O základní jednotka terminálu

Základní jednotka terminálu Flex I/O 1794-TB3G od Allen-Bradley

Klíčové technické specifikace

• Výrobce: Allen‑Bradley
• Číslo dílu: 1794-TB3G
• Rozsah napájecího napětí: 31,2 V DC/AC, 50/60 Hz, 10 A (max)
• Odběr proudu z backplane: 640 mA při 5 V DC
• Konfigurace terminálů: 36 I/O terminálů + 2 společné + 2 napěťové + 10 uzemnění šasi
• Velikost vodiče: 0,21 – 1,3 mm² (24–16 AWG) měděný vícežilový, odolný do 75 °C
• Tloušťka izolace: minimálně 1,2 mm (3/64 palce)
• Utahovací moment šroubů: 0,56–0,79 Nm (5–7 lb‑in)
• Izolační napětí: 50 V nepřetržitě (základní izolace, testováno při 2121 V DC po dobu 60 s)
• Rozměry: 94 x 94 x 69 mm (V x Š x H)
• Provozní teplota: -20 °C až 70 °C (-4 °F až 158 °F), není potřeba snižování výkonu
• Teplota skladování: -40 °C až 85 °C (-40 °F až 185 °F)
• Vlhkost: 5–95 % bez kondenzace (pro provoz i skladování)
• Odolnost proti nárazům a vibracím: náraz 30G, vibrace 5G (10–500 Hz)

Instalační a montážní návod

• Namontujte 1794-TB3G na standardní DIN lištu pro rychlou a bezpečnou instalaci.
• Pro trvalé instalace lze použít alternativní montáž na panel.
• Zavěste základnu přes horní část lišty a posuňte ji k sousednímu adaptéru.
• Stlačte dolů, dokud se základna pevně nezajistí na DIN liště.
• Zajistěte správné zapojení konektoru FlexBus s hostitelským modulem.
• Pro připojení kabeláže použijte uzemněné šroubové svorky s jistotou.

Přiřazení terminálů a detaily zapojení

• I/O terminály (36 bodů): připojení vstupních nebo výstupních signálů z polních zařízení.
• Společné terminály (2 body): poskytují sdílené návratové cesty pro obvody.
• Napěťové terminály (2 body): rozvádějí 24 V DC/AC napájení do modulu.
• Uzemnění šasi (10 bodů): poskytují dedikované uzemnění pro snížení šumu.
• Pro nejlepší výsledky používejte měděný vícežilový vodič 0,21–1,3 mm² s izolací 1,2 mm.
• Všechny terminály používají technologii šroubových svorek odolných proti vibracím.

Environmentální a bezpečnostní hodnocení

• Napěťové hodnocení: 24 V AC/DC (max 31,2 V)
• Maximální proud: 10 ampérů (nepřetržitě)
• Odběr FlexBus: 640 mA při 5 V DC
• Izolace: 50 V nepřetržitě (základní izolace, test 2121 V DC)
• Teplotní kód: T4A (Severní Amerika) / T4 (IEC)
• Certifikace: c‑UL‑us, CSA
• Funguje bez snižování výkonu v celém rozsahu provozních teplot.

Často kladené otázky (FAQ)

• Otázka: Je 1794-TB3G originální produkt Allen‑Bradley?
  Ano, dodáváme 100% originální, zcela nové jednotky přímo od Rockwell Automation.
• Otázka: Jaký je maximální průřez vodiče pro tuto základnu?
  Přijímá maximálně 16 AWG (1,3 mm²) a minimálně 24 AWG (0,21 mm²) s izolací 1,2 mm.
• Otázka: Podporuje tato základna montáž na DIN lištu i na panel?
  Ano, 1794-TB3G podporuje oba způsoby instalace.
• Otázka: Jaké jsou provozní a skladovací teplotní limity?
  Provoz: -20 °C až 70 °C; skladování: -40 °C až 85 °C – není potřeba snižování výkonu.
• Otázka: Jak rychle odesíláte objednávky?
  Odesíláme do 5 dnů přes FedEx, UPS nebo DHL – dodací lhůta závisí na regionu.
• Otázka: Co znamená „G“ v označení 1794-TB3G?
  „G“ označuje uzemněné šroubové svorky pro lepší odolnost proti šumu.
