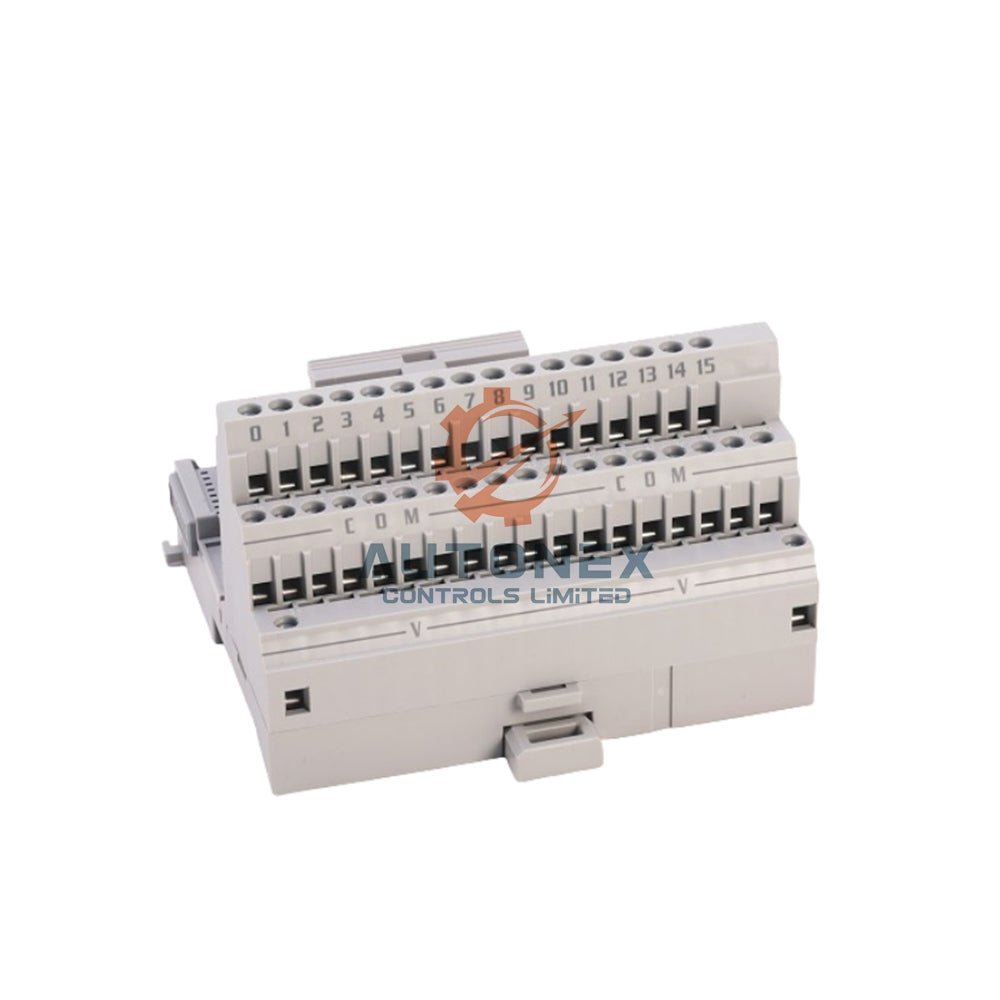

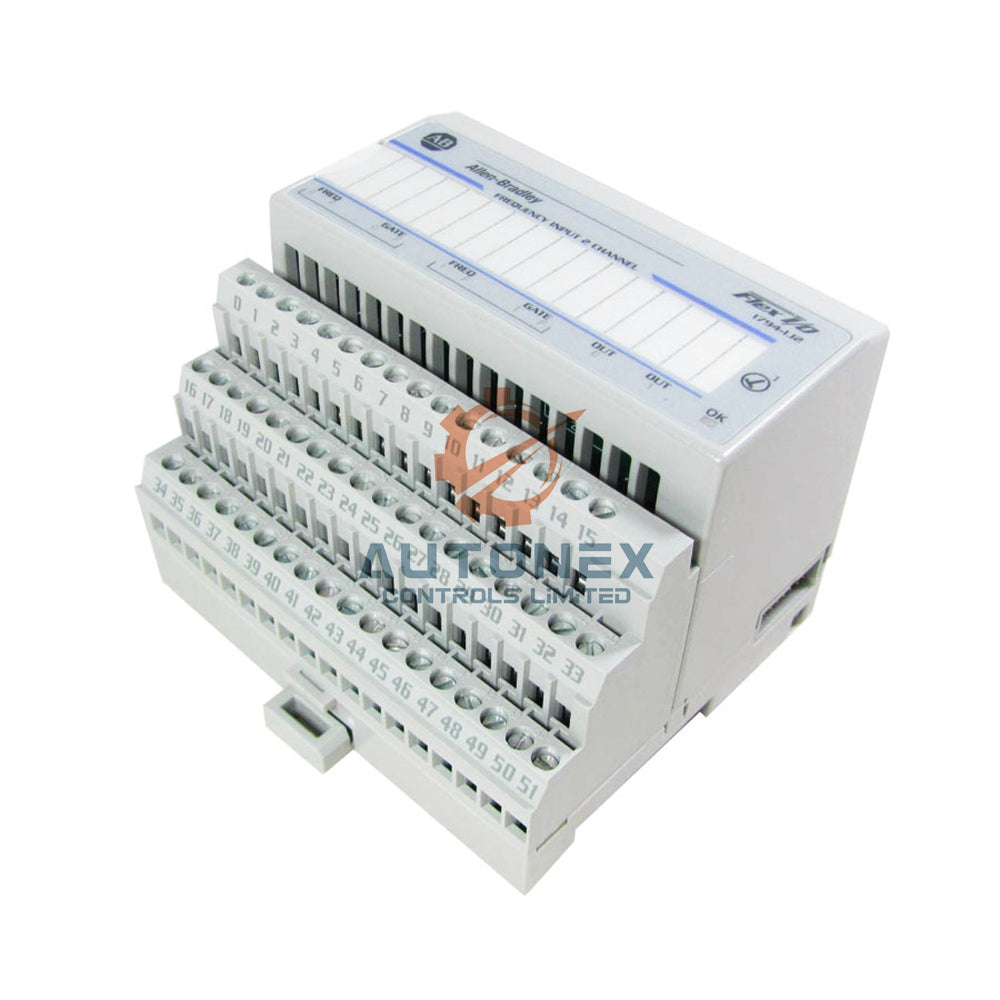

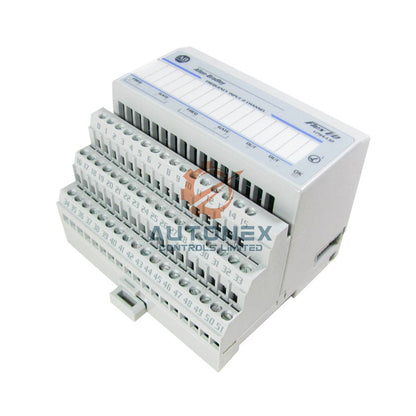

1794-TB3 Allen-Bradley Flex I/O základní jednotka terminálu

1794-TB3 Flex I/O základní jednotka od Allen-Bradley

Klíčové technické specifikace

• Výrobce: Allen‑Bradley
• Číslo dílu: 1794-TB3
• Rozsah napájecího napětí: 125V DC/AC, 50/60Hz, 10A (max.)
• Odběr proudu z backplane: 640 mA při 5V DC
• Konfigurace svorek: 52 svorek ve třech řadách (16 I/O, 18 společných, 18 napájecích)
• Velikost vodiče: 0,34 – 3,3 mm² (22–12 AWG), tloušťka izolace 1,2 mm
• Utahovací moment šroubů: 0,56–0,79 Nm (5–7 lb-in)
• Izolační napětí: 125V nepřetržitě (základní izolace)
• Rozměry: 94 x 94 x 69 mm (V x Š x H)
• Provozní teplota: -20 °C až 70 °C (-4 °F až 158 °F)
• Relativní vlhkost: 5–95 % bez kondenzace
• Odolnost proti nárazům a vibracím: 30G náraz, 5G vibrace (10–500 Hz)

Návod k instalaci a montáži

• Umístěte 1794-TB3 mírně nakloněný přes horní část DIN lišty.
• Zavěste základnu přes lištu a pevně ji přitlačte k sousednímu adaptéru.
• Zatlačte základnu dolů, dokud se bezpečně nezamkne na DIN lištu.
• Zajistěte správné zapojení konektoru FlexBus s adaptérovým modulem.
• Použijte svorky se šroubovým upínáním pro spolehlivé připojení v terénu.

Kompatibilní I/O moduly (částečný seznam)

• 1794-IA8, 1794-IA8I, 1794-IA16 – AC vstupní moduly
• 1794-OA8, 1794-OA8I, 1794-OA16 – AC výstupní moduly
• 1794-IB8, 1794-IB16XT, 1794-IB10XOB6 – DC vstupní/kombo moduly
• 1794-OB8, 1794-OB8EP, 1794-OB16 – DC výstupní moduly
• Plná kompatibilita s více než 30 moduly Flex I/O – viz příručka.

Elektrické a environmentální parametry

• Jmenovité napětí: 120V AC / 125V DC (max. 132V AC)
• Jmenovitý proud: 10 ampérů (nepřetržitě)
• Odběr FlexBus: 640 mA při 5V DC
• Izolace: 125V nepřetržitě (základní typ izolace)
• Teplotní kód: T4A (Severní Amerika) / T4 (IEC)
• Certifikace: c-UL-us, UL, CSA, CE

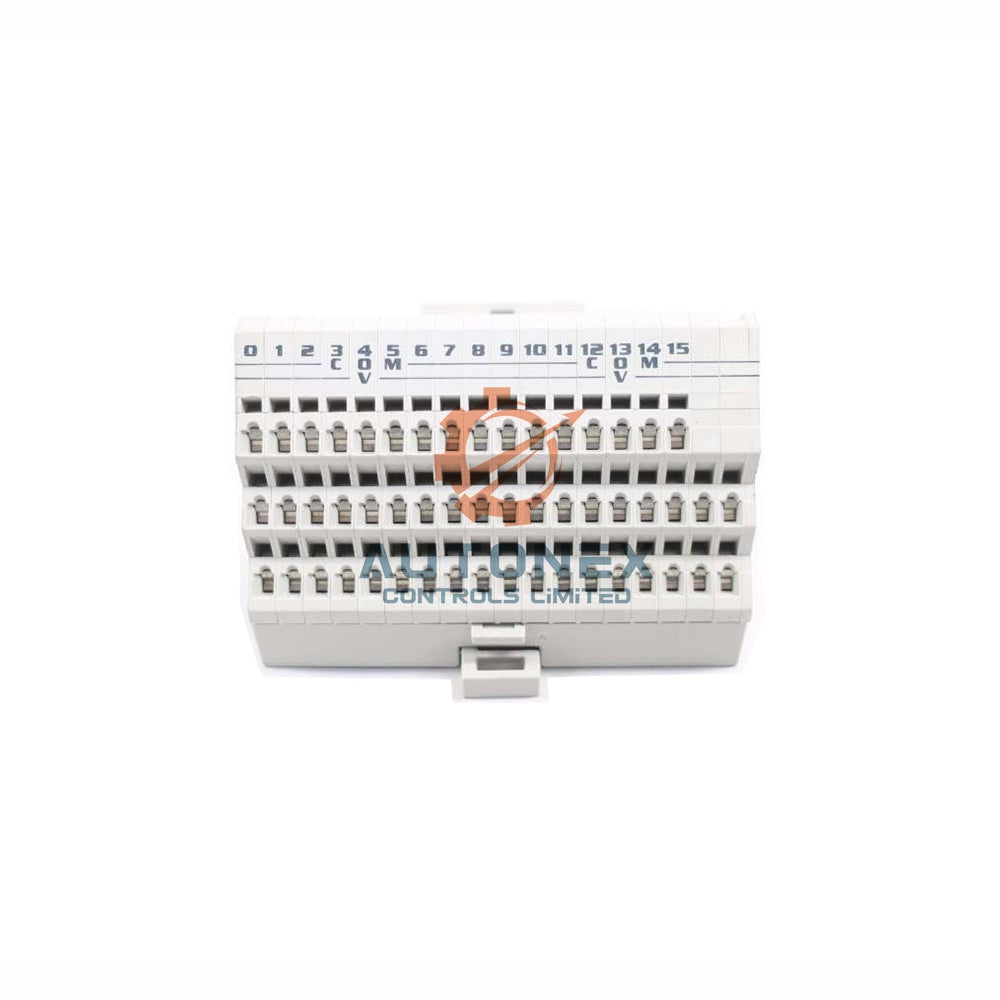

Zapojení a přiřazení terminálů

• Horní lišta (16 terminálů): Připojení signálů I/O (0–15).
• Střední lišta (18 terminálů): Společný vodič napětí (B-16 až B-33).
• Spodní lišta (18 terminálů): Napájecí napětí + (C-34 až C-51).
• Podpora řetězení: použijte C-34 (+) a B-16 (-) pro vstup napájení, C-51 (+) a B-33 (-) pro výstup napájení.
• Pro optimální výkon používejte měděný lanko vodič (24–16 AWG).

Obsah balení

• 1 x 1794-TB3 Flex I/O terminálová základna
• Předinstalované svorkovnicové bloky se šroubovými svorkami
• Montážní hardware a klipy na DIN lištu
• Rychlý startovní průvodce (tištěný)

Doprava a logistika

• Odesíláme přes FedEx, UPS nebo DHL – rychle a s možností sledování.
• Všechny objednávky odesíláme do 5 pracovních dnů z našeho skladu.
• Máme dostatek zásob – žádné dlouhé dodací lhůty.
• Platí 30denní politika vrácení – bezproblémový proces.

Často kladené otázky (FAQ)

• Otázka: Je 1794-TB3 zcela nový a originální?
  Ano, dodáváme pouze 100% originální, zcela nové jednotky Allen-Bradley.
• Otázka: Jaká je maximální velikost vodiče pro terminály?
  Přijímá maximálně 12 AWG (4 mm²) a minimálně 22 AWG (0,35 mm²).
• Otázka: Mohu řetězit více terminálových základů?
  Ano, 1794-TB3 podporuje řetězení pro distribuci napájení.
• Otázka: Jaký je rozsah provozní teploty?
  -20 °C až 70 °C (-4 °F až 158 °F) při vlhkosti 5–95 % (nekondenzující).
• Otázka: Jak dlouho trvá doručení?
  Odesíláme do 5 dnů prostřednictvím FedEx, UPS nebo DHL – doba doručení závisí na regionu.
• Otázka: Je 1794-TB3 kompatibilní s 1794-OW8?
  Ano, plně podporuje 1794-OW8 a všechny uvedené moduly Flex I/O.
