171CCC96020 Adaptér modul procesoru M1/M1E Schneider Electric

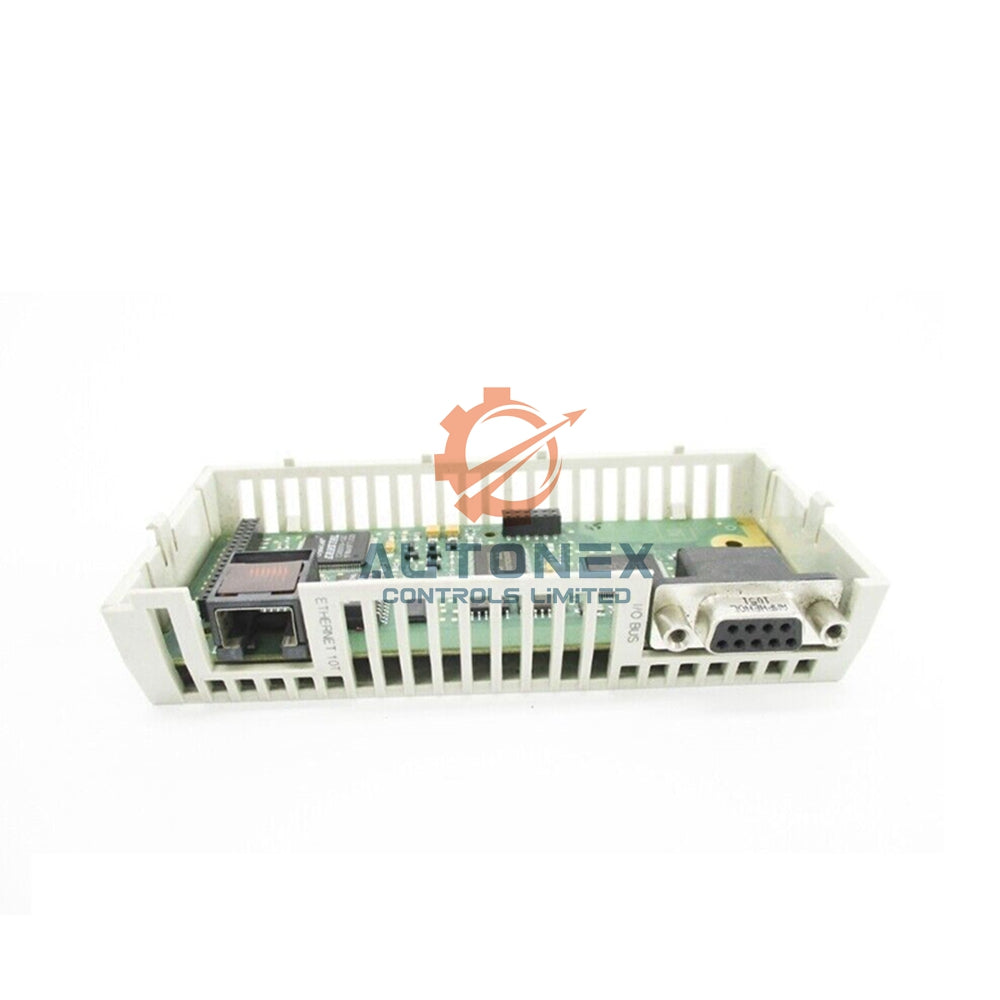

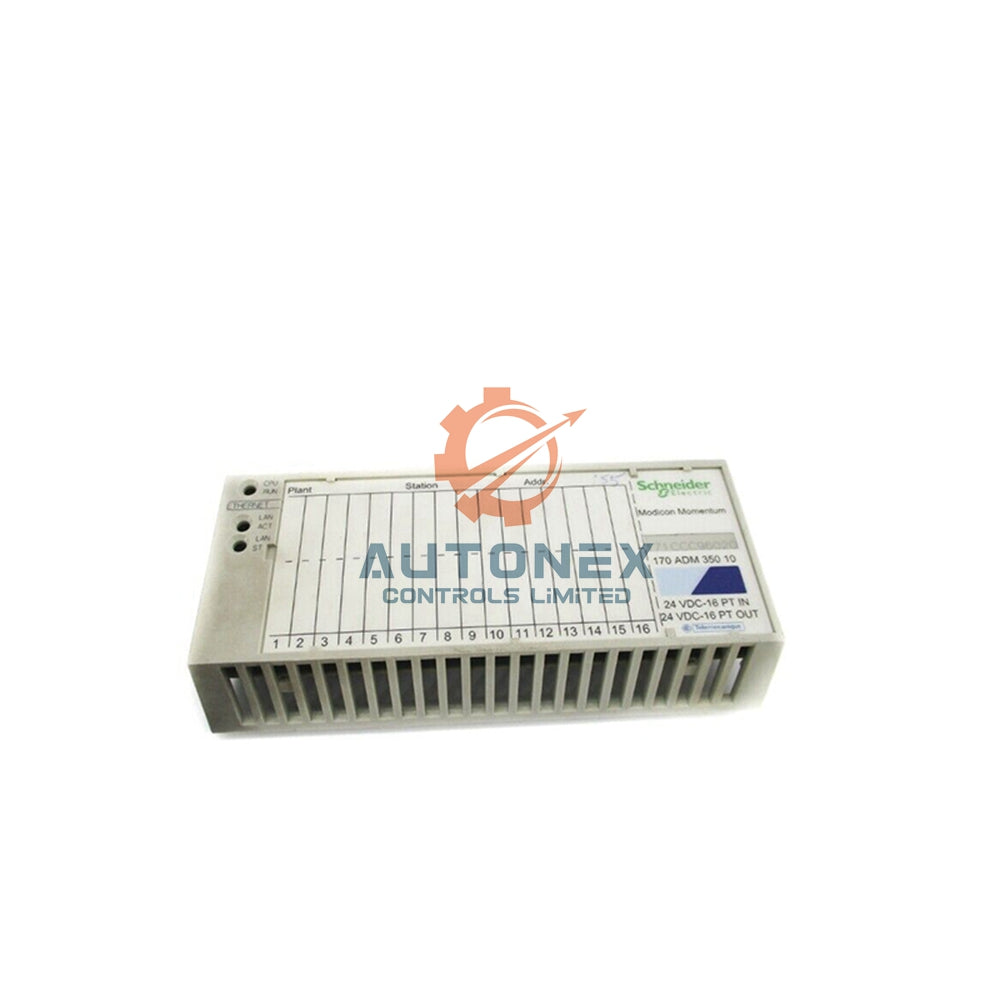

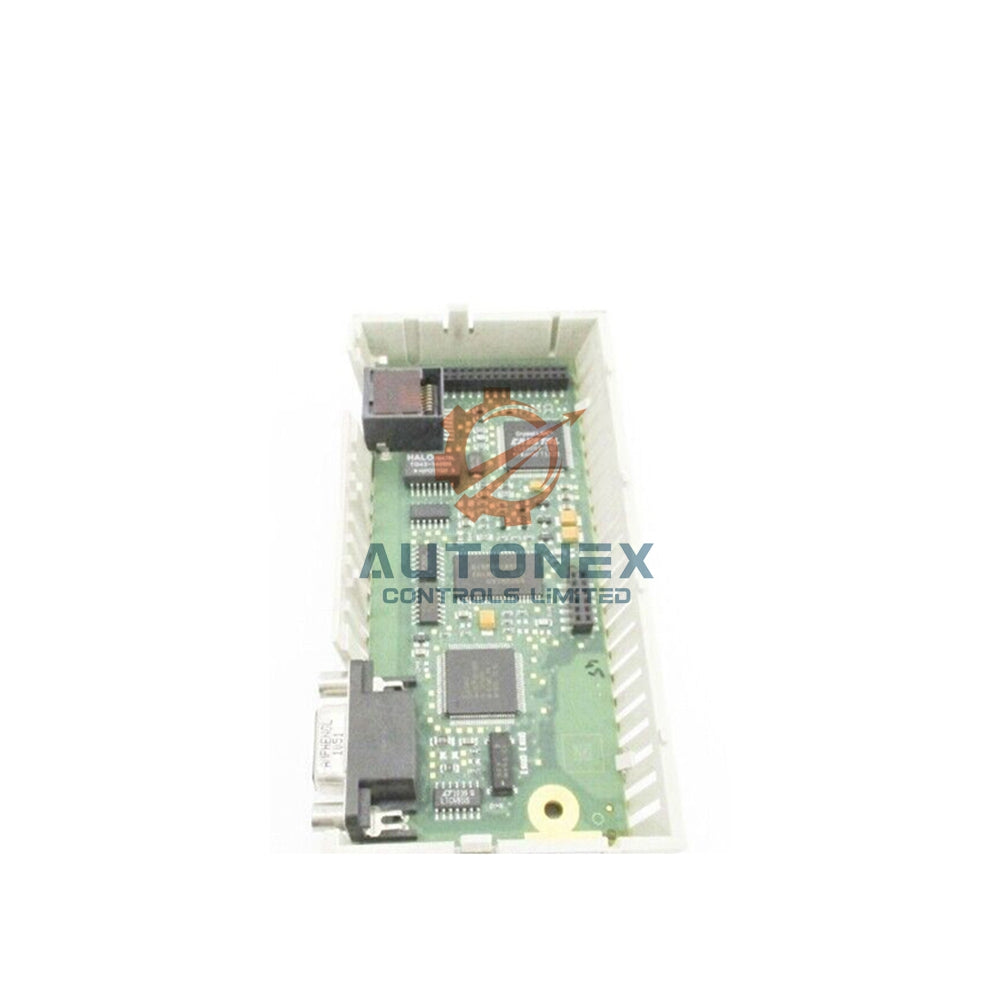

Modul adaptéru procesoru Schneider Electric Modicon Momentum 171CCC96020

Základní technické specifikace

• Značka a model: Tento adaptér vyrábí Schneider Electric s číslem dílu 171CCC96020.
• Produktová řada: Je základní součástí automatizační platformy Modicon Momentum.
• Funkce: Slouží jako adaptér procesoru M1/M1E pro řízení systému a komunikaci.
• Procesor: Obsahuje X86 založený (Intel/AMD) CPU s frekvencí 50 MHz.
• Délka slova: Využívá 16bitovou architekturu pro zpracování dat.
• Napájecí napětí: Pracuje na 5,0 V DC s tolerancí +/-5 %, napájeno přes základnu I/O.

Paměť a výkon zpracování

• Flash paměť: Vybaveno 512 KB nevolatilní flash paměti pro uložení programu.
• Kapacita RAM: Poskytuje 544 KB paměti s náhodným přístupem pro zpracování dat.
• Programová paměť: Vyhrazená paměť zahrnuje 18 KB pro programovou logiku LL984 a 24 KB pro data.
• Doba skenování: Efektivně vykonává programovou logiku s rychlostí skenování 0,3 ms na kilobajt.
• Rychlost instrukcí: Zpracovává 1 000 instrukcí přibližně za 1 milisekundu.

Kapacita I/O a konektivita

• Kapacita diskrétních I/O: Podporuje maximálně 8192 diskrétních vstupů a 8192 diskrétních výstupů.
• Kapacita registrů I/O: Zpracovává až 26 048 vstupů registrů a 26 048 výstupů registrů.
• Limit I/O: Celková kapacita I/O je omezena na maximálně 8192 bitů.
• I/O na drop: Spravuje 128 I/O bodů se softwarem Concept nebo 80 I/O bodů s ProWORX.
• Komunikační porty: Obsahuje jeden Ethernet port a jeden I/O sběrnicový port.

Komunikační a softwarové funkce

• Síťový protokol: Ethernetový port podporuje Modbus TCP zprávy a skenování I/O.
• Ethernetové služby: Nabízí integrované webové služby včetně webového načítače stránek, prohlížeče racku a editoru dat.
• Kompatibilita softwaru: Funguje se Concept V2.6, Modsoft V2.5+, ProWORX NxT V2.0 a ProWORX 32.
• Transparent Ready: Tento modul je součástí architektury Transparent Ready od Schneider Electric pro konektivitu.

Environmentální a fyzikální specifikace

• Provozní teplota: Navrženo pro spolehlivý provoz v rozmezí 0 až 60 °C (32 až 140 °F).
• Provozní vlhkost: Funguje při 5 % až 96 % relativní vlhkosti bez kondenzace.
• Provozní nadmořská výška: Vhodný pro použití do výšky 2000 metrů (6562 stop).
• Materiál: Uchycen v odolném materiálu Lexan s ochranným povlakem TC (konformním).
• Odolnost proti nárazům a vibracím: Odolává nárazům až do 15 gn a vibracím s posunem 0,75 mm / 1 gn.
• Čistá hmotnost: Velmi lehký, pouze 0,042 kg (0,093 lbs).

Certifikace a balení

• Certifikace produktu: Certifikováno podle standardů FM Class 1 Division 2, cUL a UL, s krytím NEMA 250 Type.
• Bezpečnostní označení: Nese označení CE pro evropskou shodu.
• Balení: Každý modul 171CCC96020 je dodáván jako kompletní jednotka.
• Doprava: Objednávky odesíláme po celém světě pomocí dopravců FedEx, UPS a DHL.
• Stav produktu: Všechny jednotky jsou dodávány jako zbrusu nové, originální produkty Schneider Electric.

Často kladené otázky (FAQ)

• Jaká je hlavní funkce modulu 171CCC96020?
  Je hlavním procesorem systémů Modicon Momentum, zajišťuje vykonávání řídicí logiky a Ethernetovou komunikaci.
• Jaký typ Ethernetové komunikace podporuje?
  Ethernetový port podporuje protokol Modbus TCP pro zasílání zpráv, skenování I/O a webové služby.
• Kolik programové paměti má tento procesor Momentum?
  Má 512 KB Flash paměti a 544 KB RAM, s vyhrazenými sekcemi pro program a data.
• Jaký je maximální počet I/O, který tento procesor zvládne?
  Podporuje až 8192 diskrétních vstupů a výstupů a 26 048 registrů (slov) vstupů a výstupů.
• Jaký software je potřeba k programování 171CCC96020?
  Můžete použít software Schneider Electric jako Concept V2.6, Modsoft V2.5 nebo verze ProWORX.
• Jaké jsou provozní environmentální limity?
  Pracuje spolehlivě při teplotách od 0 °C do 60 °C a ve výškách až do 2000 metrů.
• Je tento procesorový adaptér skladem a jaká je doba dodání?
  Ano, 171CCC96020 je obvykle dostupný. Objednávky zpracováváme a odesíláme do 5 pracovních dnů.
• Jaká je vaše politika vrácení u tohoto produktu?
  Nabízíme 30denní politiku vrácení pro nové, nepoužité produkty v originálním balení.
