07-KT-96 ABB – základní jednotka řídicího systému Advant

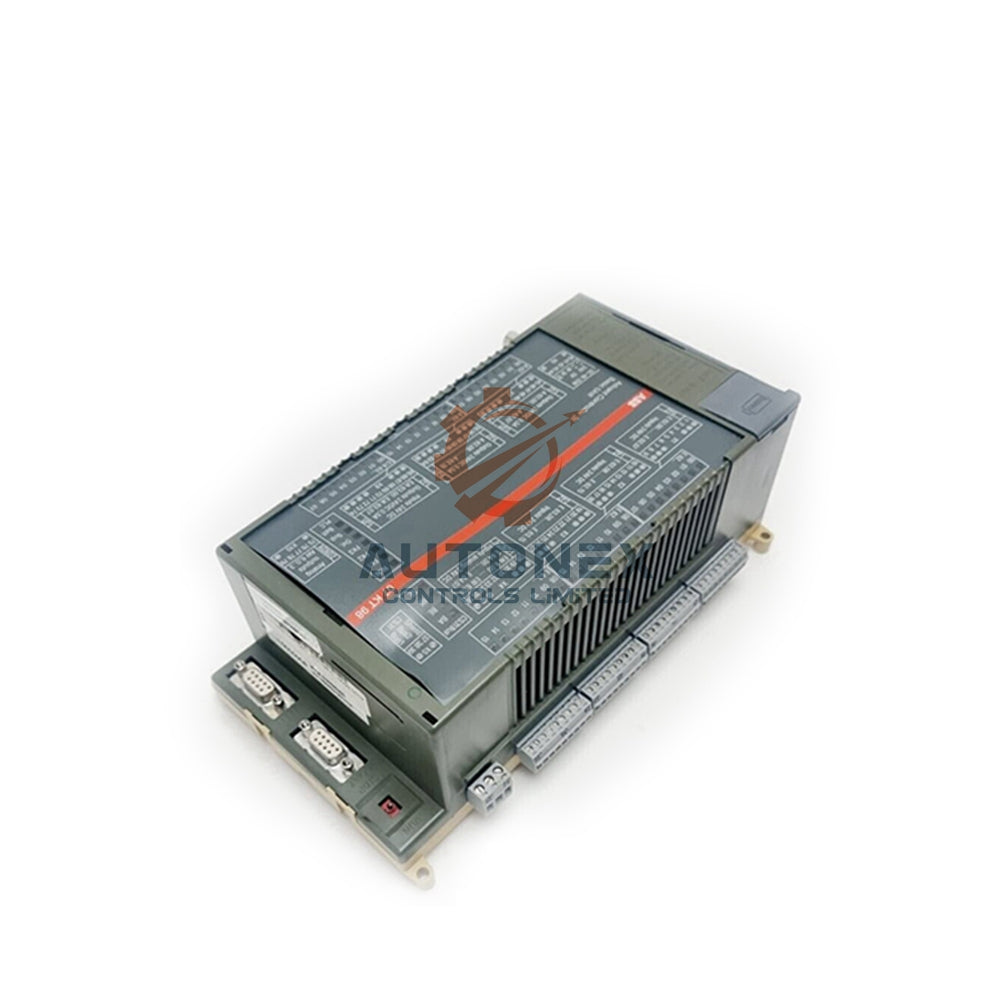

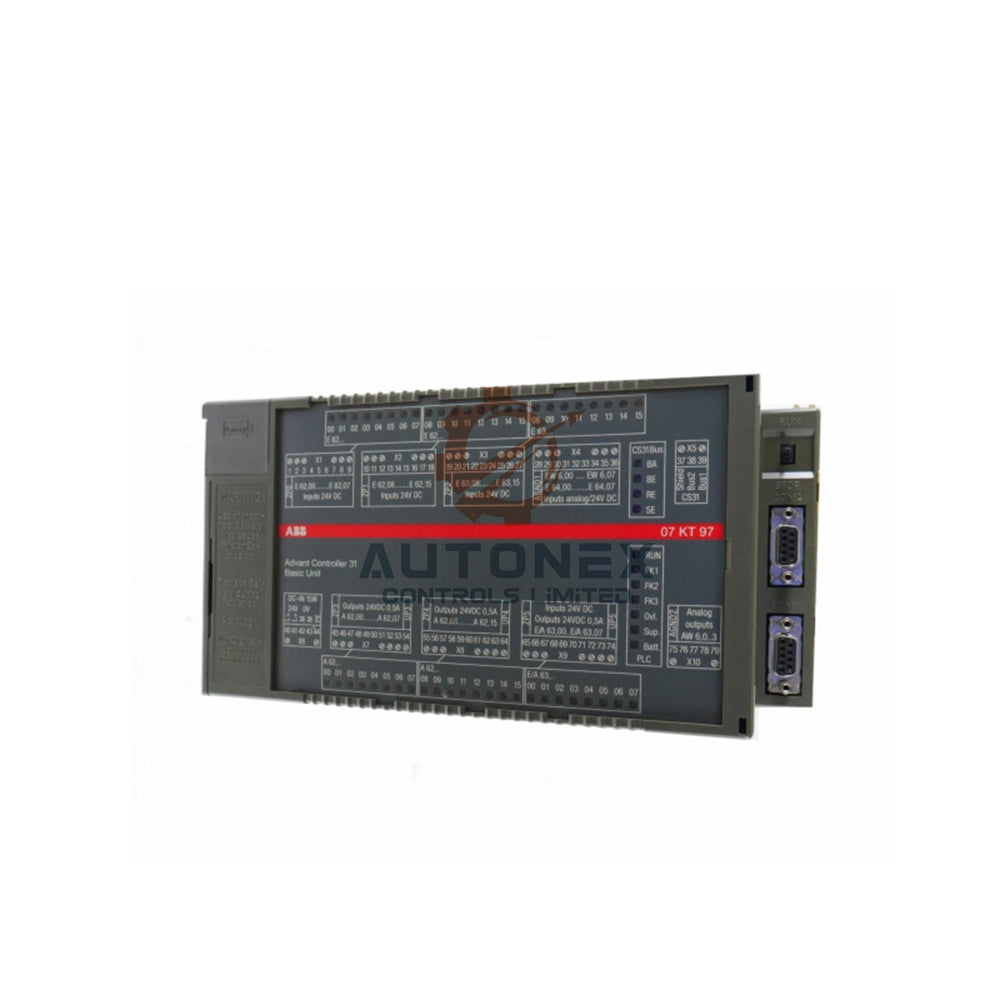

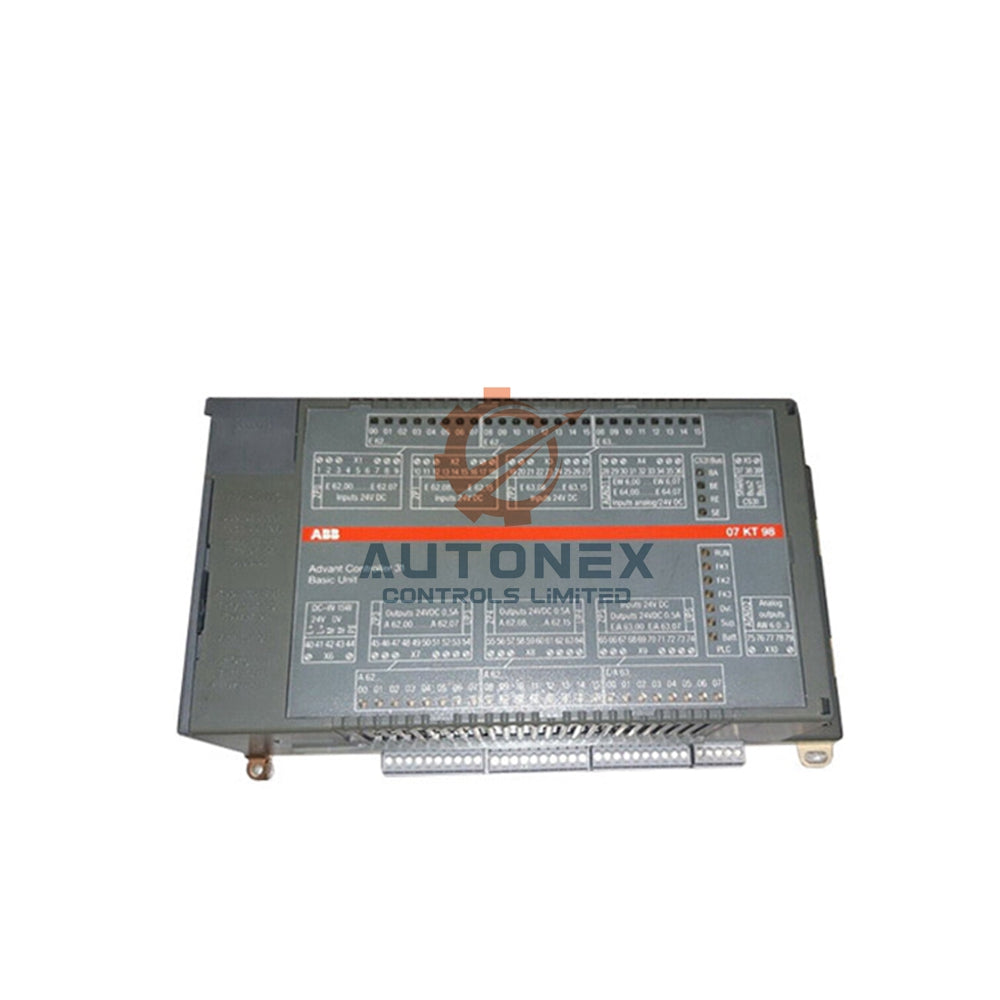

Přehled základní jednotky řídicího systému ABB 07-KT-96 Advant

Základní technické specifikace

• Značka a model: ABB, 07-KT-96 (objednací číslo GJR5 2529 00 R).
• Kapacita digitálních I/O: 24 digitálních vstupů a 16 digitálních tranzistorových výstupů.
• Analogové I/O: Žádné integrované analogové vstupy ani výstupy (rozšíření prostřednictvím sběrnice CS31).
• Rozšíření systémové sběrnice: Sběrnice CS31 podporuje až 31 vzdálených modulů pro rozšíření I/O.
• Integrovaná paměť: Flash EPROM 480 kB a RAM 480 kB pro uživatelský program a konfiguraci.
• Vysokorychlostní čítače: 1 až 2 čítače se 7 provozními režimy, maximální frekvence 50 kHz.
• Hodiny reálného času: Integrované RTC s vyměnitelnou záložní baterií.
• Rychlost zpracování: Typicky 0,3 ms na program o velikosti 1 kB (65 % bitů, 35 % slov), případně 0,22 ms v optimalizovaném režimu.

Podrobnosti o digitálních I/O a elektrické charakteristiky

• Digitální vstupy (24 kanálů): 3 skupiny po 8, signál 0 (-30 V až +5 V) / signál 1 (+13 V až +30 V).
• Digitální výstupy (16 tranzistorových): 2 skupiny po 8, jmenovitý proud 500 mA (max. 625 mA), ochrana proti zkratu.
• Svorky 20 až 27: Přiřazené k E 63,00 až E 63,07 pro připojení digitálních I/O.
• Napájení: Jmenovité napětí 24 V DC, maximální proud 0,35 A, s ochranou proti přepólování.
• LED indikátory: Zelené a žluté LED zobrazují stav signálu každého kanálu.
• Zapojení: Vyjímatelné šroubové svorkovnice pro snadnou instalaci a údržbu.
• Elektrická izolace: Jednotlivé skupiny jsou vzájemně izolované i izolované od ostatních obvodů.
• Délka kabelu: Nestíněný kabel max. 600 m (vstupy) a 400 m (výstupy), stíněný až 1000 m.

Komunikační a rozšiřující funkce

• Sériová rozhraní: 2 porty pro programování nebo připojení zařízení HMI.
• Systémová sběrnice CS31: Celkově rozšiřuje I/O až na 1032 digitálních I/O a 224 analogových kanálů.
• Rozšíření paměti: Karta SmartMedia (Flash) pro ukládání dat a opětovné nahrání programu.
• Datová paměť: 8192 bitových příznaků, 8192 slovních příznaků, 1024 dvojitých slov a 256 sekvencerů.
• Proměnné: 256 kB proměnných, včetně 16 kB paměti RETAIN pro uchování dat.
• Řízení provádění: Cyklický a časově řízený multitasking (až 20 úloh).
• Speciální funkce: Protokoly MODBUS®, regulátory PI/PID, 32bitová aritmetika a aritmetika s plovoucí desetinnou čárkou.
• Programovací software: 907 AC 1131 pro flexibilní vývoj programů a úpravy online.

Ochrana hardwaru a montáž

• Ochrana heslem: Uživatelský program je chráněn heslem proti neoprávněnému přístupu.
• Zálohování dat: Vyměnitelná lithiová baterie pro uchování obsahu RAM a zálohování RTC.
• Hodiny reálného času: Integrované RTC s rozlišením 1 sekunda pro operace s časovým razítkem.
• Možnosti montáže: Podporuje nacvaknutí na lištu DIN nebo přímou montáž pomocí šroubů.
• Ochrana výstupů: Výstupy jsou chráněny proti zkratu, přetížení a přepólování.
• Indukční zátěže: Interní varistorové odmagnetování pro spolehlivé spínání.
• Diagnostické funkce: Vlastní diagnostika a diagnostika systémové sběrnice CS31 pro snadnější řešení problémů.
• Přepínač RUN/STOP: Manuální přepínač pro spuštění a přerušení provádění programu.

Instalace, balení a logistika

• Pokyny k instalaci: Používejte vyjímatelné šroubové svorky; zajistěte správné uzemnění a zapojení podle příručky.
• Obsah balení: Základní jednotka 07-KT-96, svorkovnice, dokumentace a baterie.
• Možnosti přepravy: Odesíláme prostřednictvím společností FedEx, UPS nebo DHL do 5 pracovních dnů.
• Stav skladu: Všechny položky jsou zcela nové a skladem pro okamžité odeslání.
• Reklamační podmínky: Lhůta pro vrácení nepoužitých položek v původním obalu je 30 dní.
• Montážní příslušenství: Úchyty na lištu DIN a šrouby jsou součástí balení.
• Poznámky k zapojení: Používejte vhodné průřezy kabelů; zapojení sběrnice CS31 odpovídá specifikaci 2,5 mm².
• Integrace do systému: Funguje jako samostatná jednotka, master nebo slave sběrnice v systémech Advant Controller 31.

Často kladené otázky (FAQ)

• Otázka: Má jednotka 07-KT-96 integrované analogové I/O?
  Odpověď: Ne, tato jednotka poskytuje pouze 24 digitálních vstupů a 16 digitálních výstupů. Analogové I/O je dostupné prostřednictvím rozšíření CS31.
• Otázka: Lze tuto jednotku nakonfigurovat jako master sběrnice?
  Odpověď: Ano, 07-KT-96 funguje jako samostatná jednotka, master nebo slave sběrnice v systému Advant Controller.
• Otázka: Jaká je maximální kapacita rozšíření I/O?
  Odpověď: Prostřednictvím sběrnice CS31 lze celkově rozšířit systém až na 1032 digitálních I/O a 224 analogových kanálů.
• Otázka: Jak zálohuji program a data?
  Odpověď: Použijte kartu SmartMedia (Flash) nebo integrovanou RAM se zálohováním baterií pro uchování dat.
• Otázka: Jaká je doba zpracování programu o velikosti 1 kB?
  Odpověď: Typická doba cyklu je 0,3 ms (65 % bitů, 35 % slov), případně 0,22 ms v optimalizovaném režimu.
• Otázka: Jsou svorkovnice odnímatelné?
  Odpověď: Ano, jedná se o vyjímatelné šroubové svorkovnice pro snadné zapojení a údržbu.
• Otázka: Jaká je čítací frekvence rychlých čítačů?
  Odpověď: Čítače pracují s frekvencí až 50 kHz a mají 7 konfigurovatelných provozních režimů.
• Otázka: Obsahuje jednotka hodiny reálného času?
  Odpověď: Ano, má integrované RTC s rozlišením 1 sekunda a zálohováním baterií.
