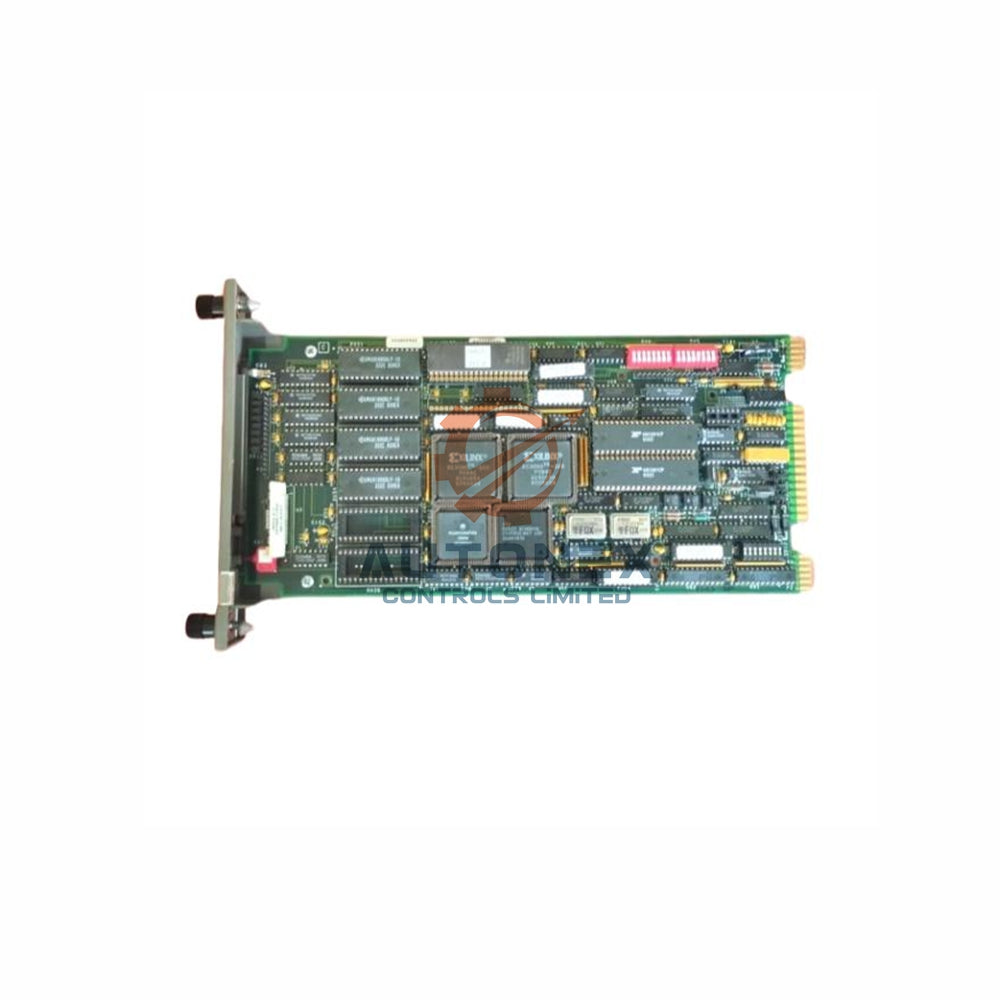

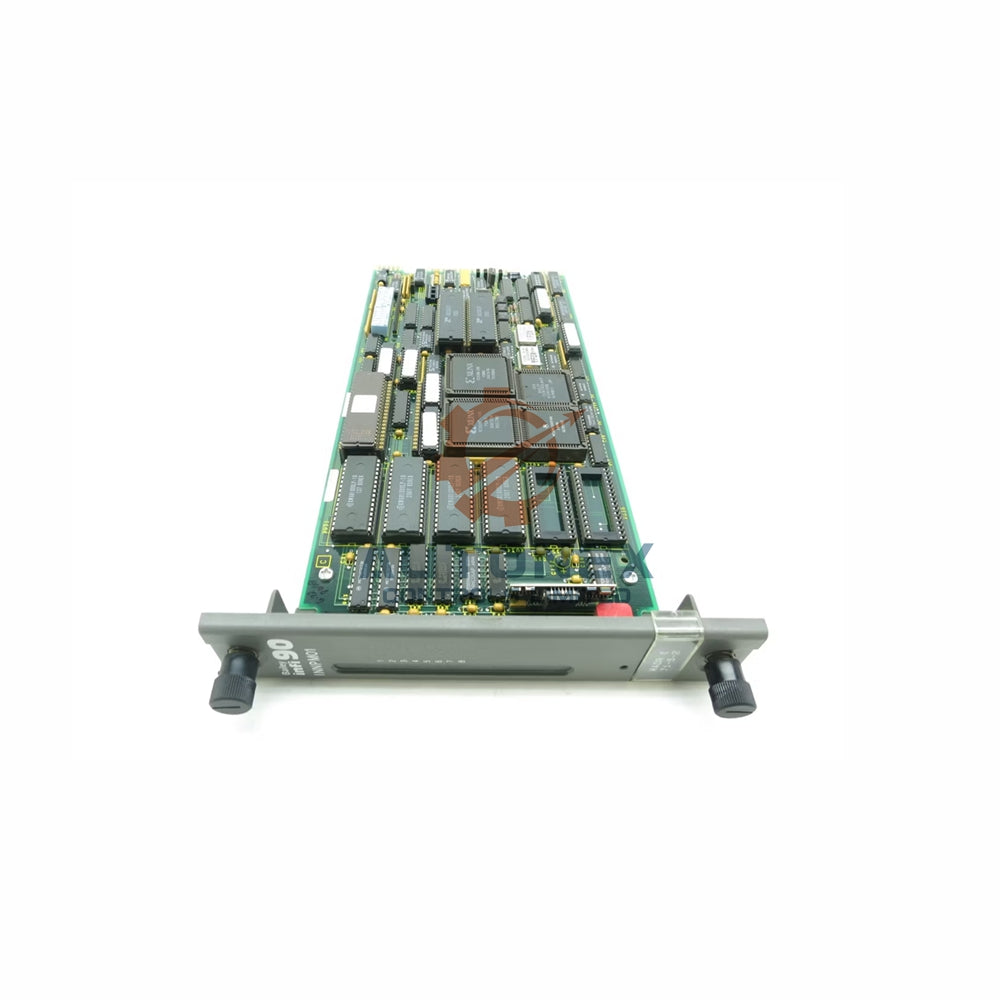

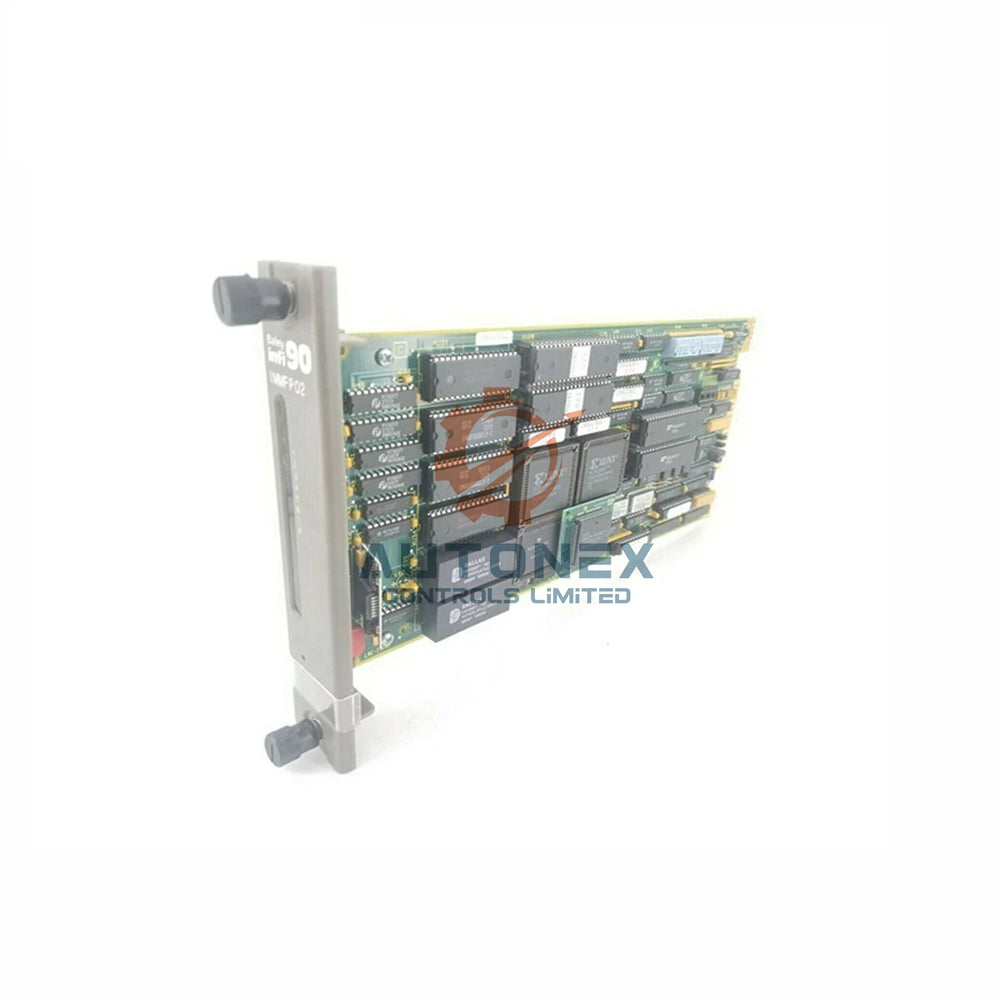

INNPM01 ABB şəbəkə emalı modulu INFI-NET Controlway

INNPM01 ABB şəbəkə emal modulu – INFI-NET-dən Controlway-ə çevirici

Texniki xüsusiyyətlər

• Brend: ABB
• Model: INNPM01
• Kateqoriya: Şəbəkə emal modulu
• Yaddaş: 256 kbayt ROM və 512 kbayt RAM
• Enerji tələbləri: 2 A-da +5 VDC; nominal 10 W, maksimum 10 W
• Rabitə sürətləri: 1 Mbaud (Controlway) və 83.3 kbaud (modul şini)
• Montaj: Standart INFI 90 modul montaj blokunda bir yuva tutur
• Çəki: 0.45 kq
• Konnektor: 12 kontaktlı P1 kənar konnektoru

İstisna hesabatlarının sorğulanması

• NPM modulu proses idarəetmə qurğusunun daxilindəki idarəetmə modullarını istisna hesabatları üçün sorğulayır.
• İdarəetmə modulları təyin olunmuş nöqtə əhəmiyyətli dərəcədə dəyişdikdə istisna hesabatı yaradır.
• İdarəetmə modulları maksimum vaxt bitdikdə istisna hesabatı yaradır.
• İdarəetmə modulları həyəcan vəziyyəti dəyişdikdə istisna hesabatı yaradır.
• Sorğu tezliyi NPM platasındakı DIP açarının parametri ilə müəyyən edilir.
• Saniyədə bir, iki, dörd və ya səkkiz sorğu tezliyindən birini seçə bilərsiniz.

Status LED-i və idarəetmə elementləri

• Status LED-i: Modulun enerji təchizatını və iş vəziyyətini göstərir.
• Dayandırma/Sıfırlama düyməsi: Modulu dayandırmağa və ya sıfırlamağa imkan verir.
• Səkkiz CPU LED-i: Status LED-i qırmızı olduqda xəta kodunu göstərir.
• Sönülü: NPM-ə enerji çatmır.
• Daimi yaşıl: NPM icra rejimindədir.
• Daimi qırmızı: NPM diaqnostikası aparat nasazlığı və ya konfiqurasiya problemi aşkarlayır.

P1 kənar konnektorunun kontakt təyinatları

• Kontakt 1: +5 VDC
• Kontakt 2: +5 VDC
• Kontakt 3: Enerji təchizatının statusu
• Kontakt 4: Controlway B
• Kontakt 5: Ümumi
• Kontakt 6: Ümumi
• Kontakt 7: İstifadə olunmur
• Kontakt 8: İstifadə olunmur
• Kontakt 9: Enerji kəsilməsi üzrə kəsilmə
• Kontakt 10: İstifadə olunmur
• Kontakt 11: Controlway A / Modul şini
• Kontakt 12: İstifadə olunmur

Quraşdırma təlimatı

• INNPM01 modulunu standart INFI 90 modul montaj blokunun bir yuvasına quraşdırın.
• +5 VDC enerji təchizatının 2 A və 10 W tələblərinə cavab verdiyini təsdiqləyin.
• Sorğu tezliyini seçmək üçün NPM platasındakı DIP açarını tənzimləyin.
• Enerji və rabitə üçün P1 kənar konnektorunu arxa panelə qoşun.
• Yaşıl icra rejimini təsdiqləmək üçün enerji verildikdən sonra status LED-ini yoxlayın.
• Status LED-i nasazlıq kodunu göstərmək üçün qırmızı yanırsa, CPU LED-lərini yoxlayın.

Qablaşdırma siyahısı

• 1 ədəd ABB INNPM01 şəbəkə emal modulu
• 1 ədəd qoruyucu daşınma qutusu
• 1 ədəd antistatik paket
• 1 ədəd qısa məlumatlı qablaşdırma vərəqi

Göndərmə və dəstək

• Anbarda mövcudluq: Sifarişlərin sürətli icrası üçün bu məhsulu anbarda saxlayırıq.
• Göndərilmə: Sifarişinizi təsdiqlədikdən sonra 5 gün ərzində göndəririk.
• Kuryer şirkətləri: Qlobal çatdırılma üçün FedEx, UPS və DHL-dən istifadə edirik.
• Qaytarma: Məhsulu 30 gün ərzində qaytara bilərsiniz.
• Vəziyyət: Məhsul tamamilə yeni və orijinaldır.

Tez-tez verilən suallar

• S: ABB INNPM01 hansı rabitə sürətlərini dəstəkləyir?
  C: Controlway-də 1 Mbaud və modul şinində 83.3 kbaud sürəti dəstəkləyir.
• S: INNPM01 modulunda nə qədər yaddaş var?
  C: Moduldakı yaddaş 256 kbayt ROM və 512 kbayt RAM-dır.
• S: INNPM01 üçün hansı enerji təchizatı tələb olunur?
  C: Modul üçün 2 A-da +5 VDC tələb olunur; nominal güc 10 W, maksimum güc isə 10 W-dır.
• S: INNPM01 INFI 90 sistemində nə iş görür?
  C: INFI-NET halqası ilə Controlway arasında çevirmə aparır və istisna hesabatlarını yönləndirir.
• S: NPM-də neçə sorğu tezliyi seçə bilərəm?
  C: DIP açarı vasitəsilə saniyədə bir, iki, dörd və ya səkkiz sorğu seçə bilərsiniz.
• S: Daimi qırmızı status LED-i nə deməkdir?
  C: NPM diaqnostikası aparat nasazlığı və ya konfiqurasiya problemi aşkarlayır.
• S: Səkkiz CPU LED-i nəyi göstərir?
  C: Status LED-i qırmızı olduqda xəta kodunu göstərirlər.
• S: P1 konnektorunda hansı kontaktlar +5 VDC daşıyır?
  C: 1-ci və 2-ci kontaktlar +5 VDC, 5-ci və 6-cı kontaktlar isə ümumi xətti daşıyır.
• S: INNPM01-in çəkisi nə qədərdir?
  C: Modulun çəkisi 0.45 kq-dır.
