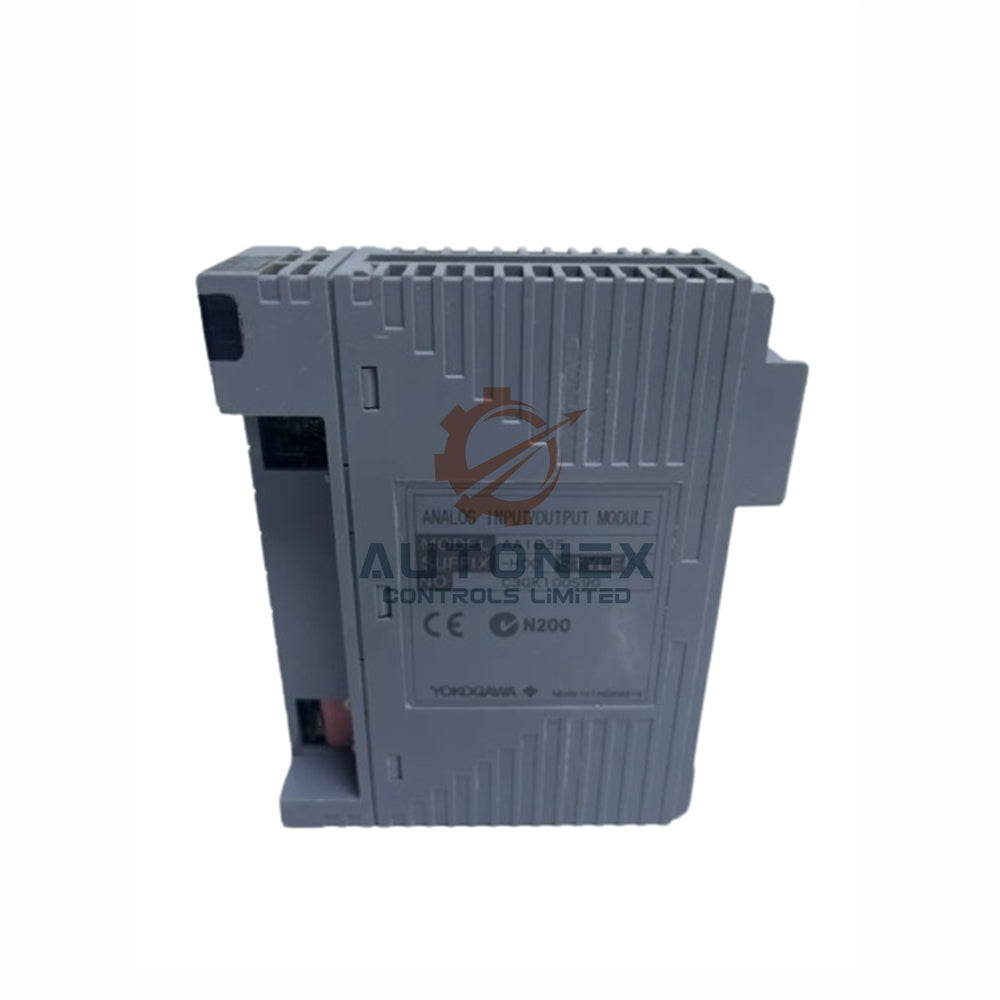

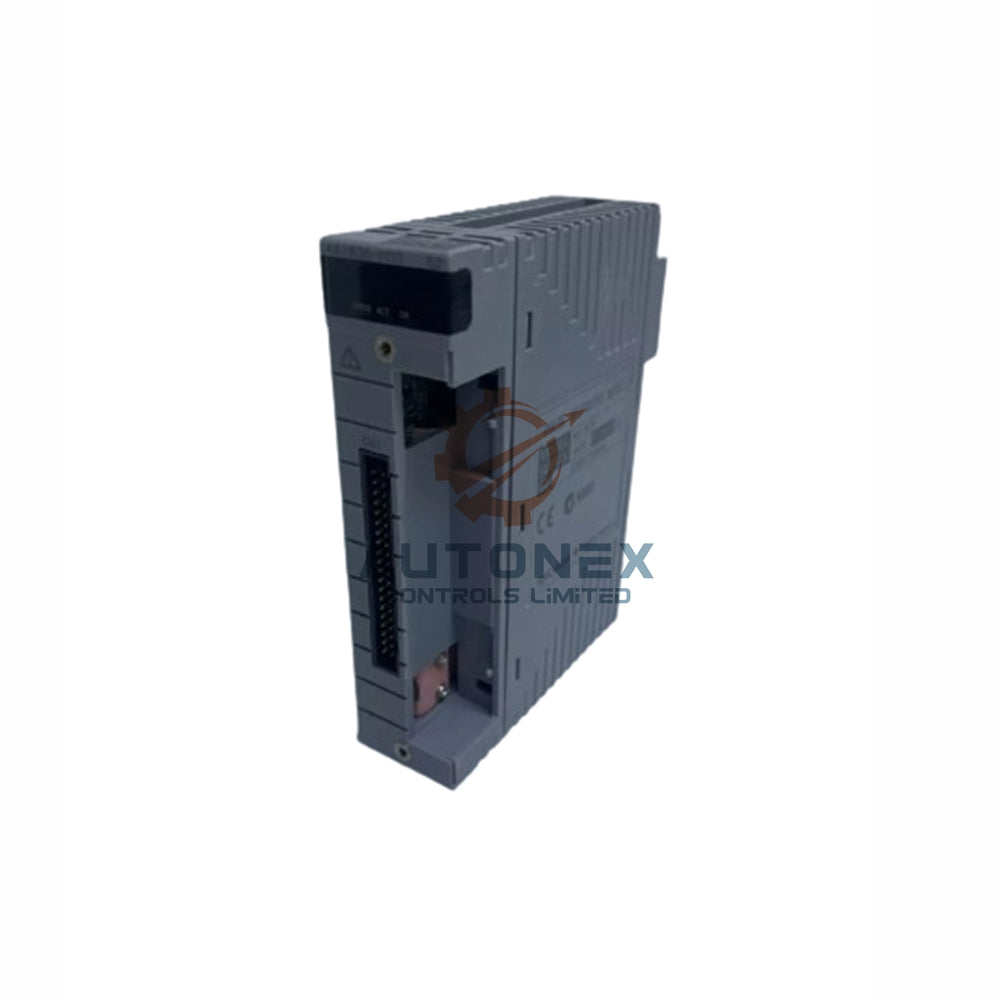

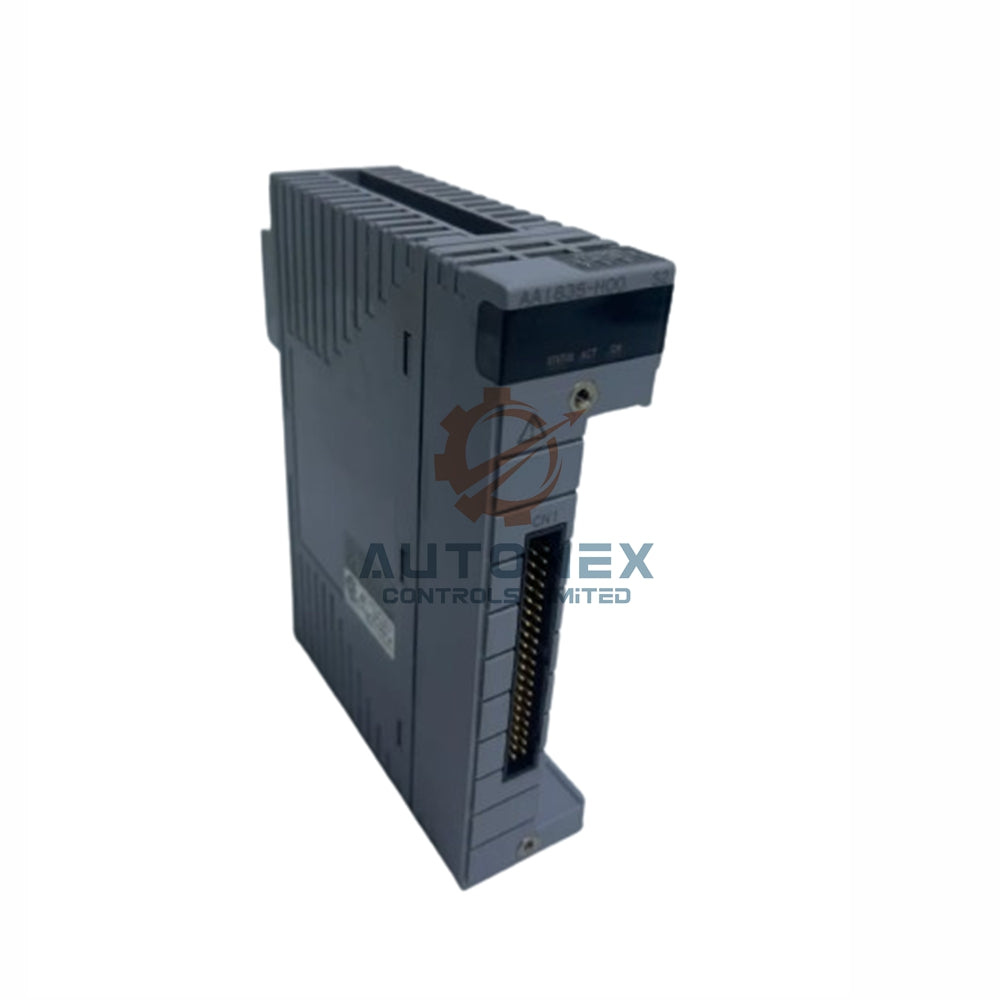

AAI835-H00 Yokogawa – Analoq giriş/çıxış modulu

Yokogawa AAI835-H00 Analoq Giriş/Çıxış Modulu – 4–20 mA, 4 Kanallı Giriş/Çıxış, İzolyasiyalı

Əsas Texniki Xüsusiyyətlər

• Brend və model: Yokogawa AAI835-H00 (HART protokolu ilə).
• Giriş/çıxış kanalları: 4 kanallı giriş və 4 kanallı çıxış, tam izolyasiyalı kanallar.
• Siqnal diapazonu: Həm giriş, həm də çıxış 4–20 mA diapazonunu dəstəkləyir.
• Giriş müqaviməti (qidalanma aktiv olduqda): 290 Ω (20 mA-da) – 450 Ω (4 mA-da).
• Giriş müqaviməti (qidalanma söndürüldükdə): 500 kΩ və ya daha yüksək.
• İcazə verilən yük müqaviməti: Çıxış üçün 0–750 Ω.
• Dəqiqlik: Giriş ±16 µA; çıxış ±48 µA.
• Məlumatların yenilənmə müddəti: Sürətli kontur reaksiyası üçün 10 ms.
• Temperatur dəyişməsi: Hər 10 °C üçün ±16 µA.
• Dözümlülük gərginliyi: 1 dəqiqə ərzində 500 V AC (kanal–sistem və kanal–kanal arasında).
• Dövrənin açıq olmasının aşkarlanması: 0,65 mA-dan aşağı olduqda işə düşür.
• Ötürücü qidalanması: 15,0 V (20 mA-da) – 29,3 V (0 mA-da).
• Maksimum cərəyan sərfiyyatı: 360 mA (5 V DC), 450 mA (24 V DC).
• Çəki: Təxminən 0,30 kq.

Tez-tez verilən suallar (FAQ)

• S: Bu modul HART cihazları ilə uyğundurmu?
  C: Bəli, AAI835-H00 daxili HART rabitəsini dəstəkləyir.
• S: Analoq siqnallar üçün yenilənmə tezliyi nə qədərdir?
  C: Həm giriş, həm də çıxış üçün məlumatların yenilənmə müddəti 10 ms-dir.
• S: Bu modulu redundant konfiqurasiyalarda istifadə edə bilərəmmi?
  C: Bəli, yüksək əlçatanlıq üçün ATI3D ikili redundant adapterdən istifadə edin.
• S: Bu modul hansı kabel növünü tələb edir?
  C: Xüsusi KS1 kabelindən və ya MIL konnektor növlərindən istifadə edir.
• S: Modul açıq dövrənin aşkarlanmasını dəstəkləyirmi?
  C: Bəli, 0,65 mA-dan aşağı cərəyanlarda dövrənin açıq olması vəziyyətini aşkarlayır.
• S: Çıxış üçün maksimum yük müqaviməti nə qədərdir?
  C: İcazə verilən yük müqaviməti 0–750 Ω aralığındadır.
• S: Bu, yeni və orijinal moduldurmu?
  C: Bəli, tamamilə yeni və orijinal Yokogawa modulları təchiz edirik.
• S: Ötürücünün qidalanmasını necə qoşmalıyam?
  C: Modul 15,0 V (20 mA-da) ilə 29,3 V (0 mA-da) arasında qidalanma təmin edir.
