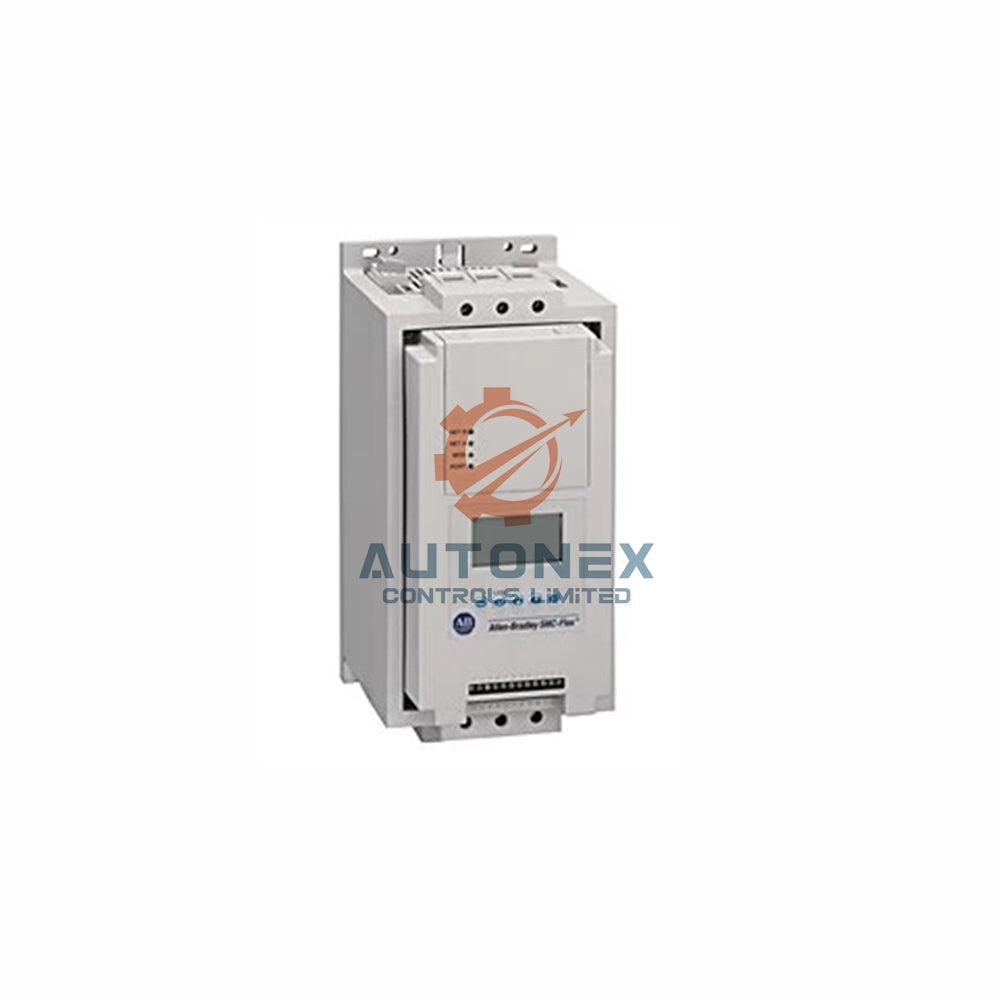

150-F970NBED Allen-Bradley SMC Flex 970A mühərrik idarəedicisi

Allen-Bradley 150-F970NBED SMC Flex ağıllı mühərrik idarəedicisi

Texniki xüsusiyyətlər

• Brend: Allen-Bradley
• Model: 150-F970NBED
• Seriya: SMC Flex
• İdarəedici növü: Yumşaq işəsalma qurğusu
• Korpus növü: Açıq
• İdarəedici nominalı: 970 A, 460 V AC-də 800 Hp
• Giriş xətt gərginliyi: 200…480 V AC, 3 fazalı, 50/60 Hz
• İdarəetmə gərginliyi: 100…120 V AC
• İdarəetmə seçimləri: Əyləc idarəetməsi
• Nominal iş gərginliyi (Ue): 200 V
• Nominal idarəetmə təchizatı gərginliyi: 50/60 Hz-də 110 V
• Aşırı yük cərəyanı (xəttə qoşulmuş): 323 A
• Aşırı yük cərəyanı (delta qoşulmuş): 400 A
• Açılma sinifləri: 10, 15, 20 və 30
• Açılma cərəyanı nominalı: Mühərrikin FLC göstəricisinin 117%-i
• Radiator ventilyatorunun nominalı: 110/120 V AC və ya 220/240 V AC-də 150 VA
• DV/DT mühafizəsi: Güc dövrəsi üçün RC snubber şəbəkəsi
• Təkrarlanan pik əks gərginliyi: UL/CSA/NEMA üzrə 1400 V
• İş tezliyi: Güc dövrəsi üçün 50/60 Hz
• Xəttə qoşulmuş mühərrik gücü (maks.): 460 V AC, 60 Hz, 3 fazada 800 Hp
• Delta qoşulmuş mühərrik gücü (maks.): 500 V AC, 50 Hz, 3 fazada 800 kW
• Nominal impuls gərginliyi: IEC üzrə 6000 V
• Dielektrik davamlılıq: IEC üzrə 2500 V
• Xəttə qoşulmuş mühərrik cərəyanı: 600/690 V AC, 3 fazada 323…970 A
• Delta qoşulmuş mühərrik cərəyanı: 500/575 V AC, 3 fazada 400…1200 A
• Avropa tipli amper sınağı (maks.): Maksimum FLC üçün 690 V-da paralel qoşulmuş iki 6,6URD33xxx1250 qoruyucu
• Şimali Amerika tipli amper sınağı (maks.): Maksimum FLC üçün 690 V-da paralel qoşulmuş iki A070URD33xxx1250 qoruyucu
• Keçici gərginlikdən mühafizə: Metal oksidli varistorlar: 220 J (opsional)
• İzolyasiya gərginliyi: IEC üzrə nominal 500 V
• Nominal iş gərginliyi: UL/CSA/NEMA üzrə 200…480 V AC (-15%, +10%)
• Girişin OFF vəziyyətində cərəyanı: İdarəetmə dövrəsi üçün <10 mA AC, <3 mA DC
• Qısaqapanmadan mühafizə qurğularının siyahısı: Standart qoruyucu, avtomat açar və yüksək tutumlu CC/J/L sinifli gecikməli qoruyucu
• Kontaktların sayı: Köməkçi kontaktlar üçün 1
• Yüksək tutumlu mövcud nasazlıq cərəyanı (maks.): Delta daxilində qoşulmuş mühərriklər üçün 600 V-da 85 kA, maksimum cərəyanı 3000 A olan J və ya L sinifli gecikməli qoruyucu
• Cərəyan növü (köməkçi kontaktlar): AC
• Adi istilik cərəyanı (Ith): Köməkçi kontaktlar üçün AC/DC 5 A
• İdarəetmə dövrəsinin növü: Köməkçi kontaktlar üçün elektromaqnit rele
• Kontaktların növü: Köməkçi kontaktlar üçün proqramlaşdırıla bilən NO/NC
• İstifadə kateqoriyası: Güc dövrəsi üçün UL/CSA/NEMA üzrə MG 1
• Standart idarəedici funksiyası: Vəziyyət göstəricisi: dayanıb, işə düşür, dayanır, sürətdədir, xəbərdarlıq və nasazlıq
• Standart mövcud nasazlıq cərəyanı (maks.): Maksimum FLC üçün 690 V-da 85 kA
• Opsional idarəedici funksiyası: SMB ağıllı mühərrik əyləcləmə idarəetməsi: əlavə avadanlıq olmadan mühərrikin əyləclənməsini təmin edir; əyləcləmə cərəyanı mühərrikin FLC göstəricisinin 0…400%-i arasında tənzimlənə bilər
• İnteqrasiya edilmiş mühərrik aşırı yük mühafizəsi: Doğru
• Qısaqapanmadan mühafizə qurğusunun performans növü (SCPD): Tip 1
• Sensorların sayı (maks.): PTC giriş nominaları üçün 6
• PTC terminallarında gərginlik (RPTC = açıq), maks.: PTC giriş nominaları üçün 30 V
• PTC terminallarında gərginlik (RPTC = 4 kΩ), maks.: PTC giriş nominaları üçün <7,5 V
• Transformatorun idarəetmə modulunun nominalı: 751 VA (tövsiyə olunan 800 VA)
• Cavab müddəti: PTC giriş nominaları üçün 800 ms
• PTC sensor zəncirinin soyuq müqaviməti (maks.): PTC giriş nominaları üçün 1500 Ω
• Taxometr girişi: 0…5 V DC, 4,5 V DC-də = 100% sürət
• Qısaqapanma açılma müqaviməti: PTC giriş nominaları üçün 25 Ω ± 10 Ω
• Cavab müqaviməti: PTC giriş nominaları üçün 3400 Ω ± 150 Ω
• Sıfırlama müqaviməti: PTC giriş nominaları üçün 1600 Ω ± 100 Ω
• Girişin OFF vəziyyətində gərginliyi (maks.): İdarəetmə dövrəsi üçün 10 V DC / 12 V AC-də 50 V AC
• Girişin ON vəziyyətində gərginliyi (min.): İdarəetmə dövrəsi üçün 19,2 V DC / 20,4 V AC-də 85 V AC
• Nominal iş cərəyanı (köməkçi kontaktlar): 120 V AC-də 3 A, 240 V AC-də 1,5 A
• Girişin ON vəziyyətində cərəyanı: İdarəetmə dövrəsi üçün 120 V AC-də 20 mA / 240 V AC-də 40 mA, 24 V AC/DC-də 7,6 mA
• Kontakt tipi: Köməkçi kontaktlar 19/20 (Aux #1), 29/30 (Aux #2), 31/32 (Aux #3) və 33/34 (Aux #4)
• İdarəetmə və ventilyator gücü ilə sabit rejimdə istilik yayılması: 812 W
• Saxlama və daşınma temperaturu: -20 °C
• Rütubət: 5…95% (kondensasiyasız)
• İş temperaturu: Açıq: -5-dən 50 °C-dək (23-dən 122 °F-dək)
• Elektrik cərəyanı vurmasından mühafizə: Güc dövrəsi üçün IEC üzrə IP00 (açıq qurğu)
• EMC emissiya səviyyələri: Şüalanan emissiya: A sinfi
• EMC toxunulmazlıq səviyyələri: İmpuls keçidi: EN/IEC 60947-4-2 üzrə
• Hündürlük: 2000 m
• Çirklənmə dərəcəsi: 2
• Çəki: 224 kq
• Zərbə: İş rejimində: 4 G
• En: 596,9 mm (23,50 düym)
• Dərinlik: 346,2 mm (13,63 düym)
• Hündürlük: 1041,1 mm (41 düym)
• Güc qütbünün konstruksiyası: Radiatorlu hockey puck tiristorlarının modul dizaynı
• Titrəyiş: İş rejimində: 1,0 G pik, 0,15 mm (0,006 düym) yerdəyişmə
• Qoşma: Köməkçi kontaktlar üçün 3600 VA
• Açma: Köməkçi kontaktlar üçün 360 VA
• Daxili bypass: Doğru
• Funksiya: Bir istiqamətli
• Güc terminallarının işarələnməsi: NEMA, CENELEC EN50 012
• İdarəetmə terminalları: Sıxıcı boyunduruq bağlantısı, M3 vintli sıxac
• Xətt/yük tərəfinin güc terminalları: Hər güc qütbü üçün diametri 13,5 mm (0,53 düym) olan iki deşik
• Qütblərin sayı: 3
• Korpus: Açıq tip
• İdarəetmə modullarının konstruksiyası: Termoset və termoplastik qəliblənmiş hissələr
• Metal hissələrin konstruksiyası: Örtüklü latun, mis və ya boyanmış polad

Tez-tez verilən suallar

• Bu yumşaq işəsalma qurğusunun cərəyan nominalı nə qədərdir? 150-F970NBED 970 A cərəyanı idarə edir və 460 V AC-də 800 Hp gücü dəstəkləyir.
• Bu qurğu hansı idarəetmə gərginliyini qəbul edir? 100…120 V AC idarəetmə gərginliyini qəbul edir.
• Əyləc idarəetməsi daxildirmi? Bəli, mühərriki sürətlə dayandırmaq üçün əyləc idarəetməsi seçimi daxildir.
• Korpus açıq tipdirmi? Bəli, bu idarəedici panelə montaj üçün açıq tipli korpusdan istifadə edir.
• Hansı giriş gərginliyi diapazonunu dəstəkləyir? 200…480 V AC, 3 fazalı, 50/60 Hz girişini dəstəkləyir.
• Məhsul yenidir və orijinaldır? Bəli, anbardan tamamilə yeni, orijinal qurğular göndəririk.
• Nə qədər tez göndərirsiniz? FedEx, UPS və ya DHL vasitəsilə 5 gün ərzində göndəririk.
• Qaytarma siyasətiniz nədir? Çatdırılmadan sonra 30 gün ərzində qaytarmaları qəbul edirik.
