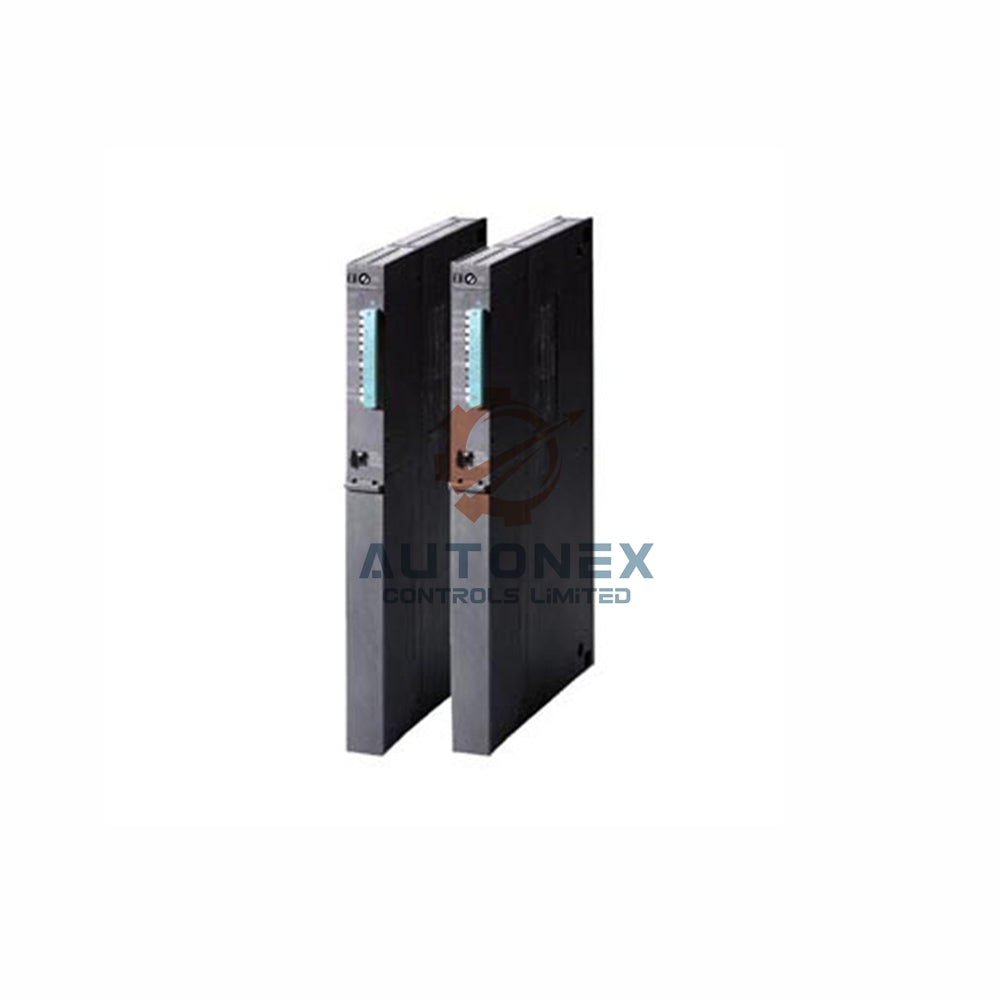

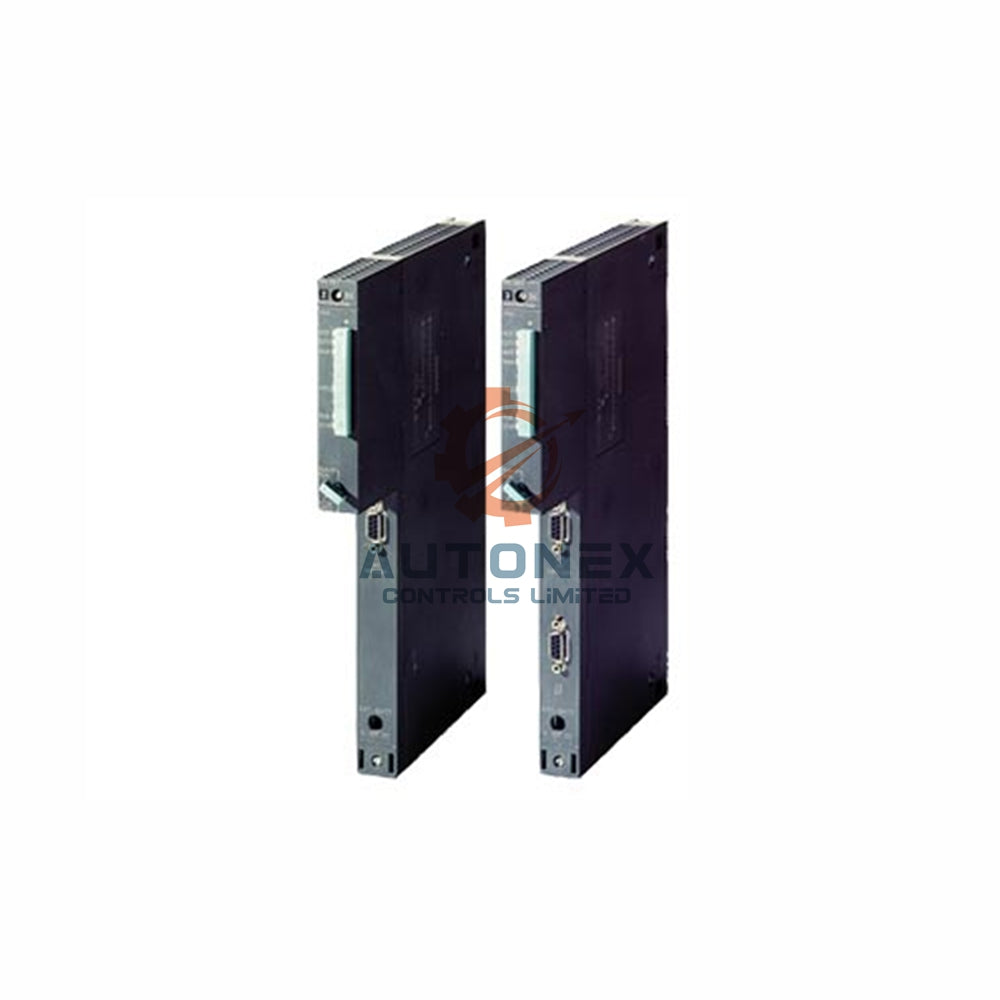

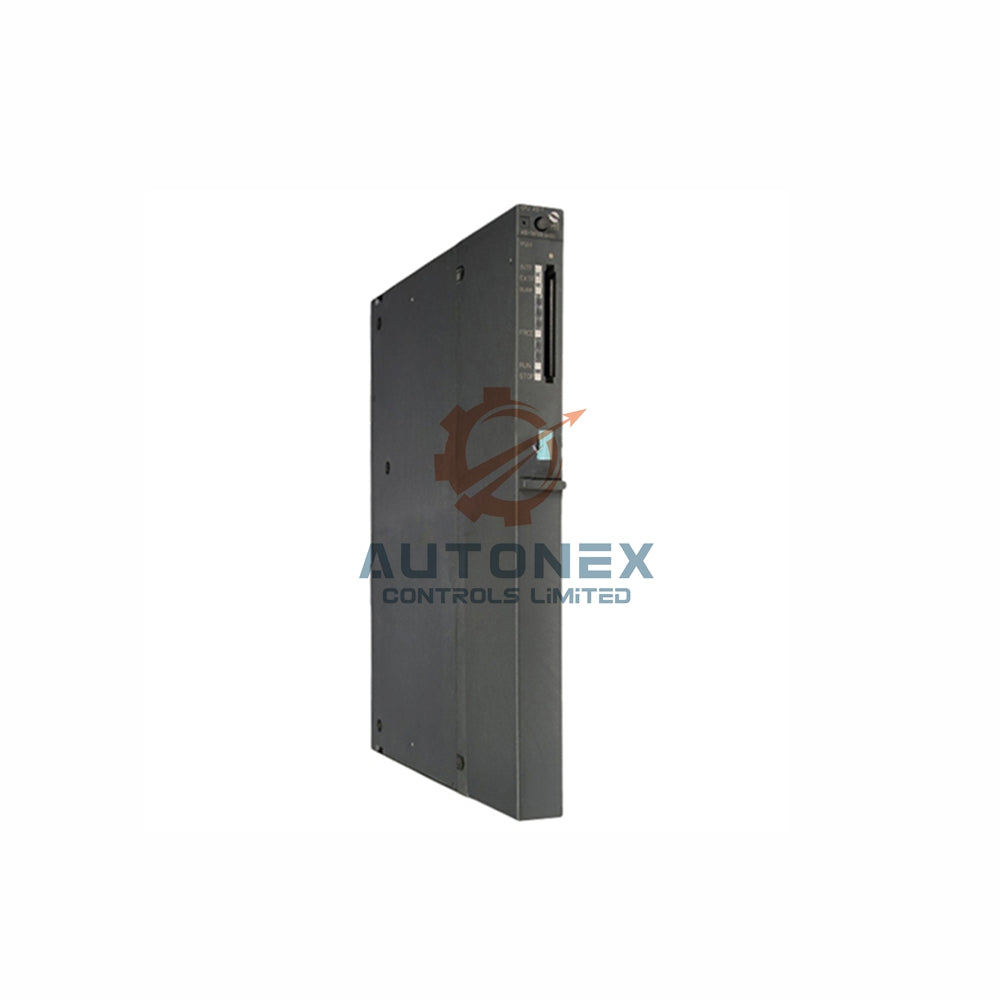

6ES7441-2AA04-0AE0 Siemens CP 441-2 rabitə modulu

6ES7441-2AA04-0AE0 Siemens S7-400 üçün CP 441-2 rabitə modulu

Əsas texniki xüsusiyyətlər

• Brend: Siemens
• Model: 6ES7441-2AA04-0AE0
• Seriya: SIMATIC S7-400, CP 441-2
• Kateqoriya: nöqtədən-nöqtəyə bağlantılar üçün rabitə modulu
• Təchizat gərginliyi: nominal 5 V DC və 24 V DC
• Giriş cərəyanı: arxa panel şinindən 5 V DC, interfeys modulu olmadan maks. 600 mA
• Güc itkisi: tipik 0.3 W
• İnterfeyslər: 2 dəyişən interfeys
• İnterfeys fizikasI: 20 mA (TTY), RS-232C (V.24), RS-422/485 (X.27)
• Ötürmə sürəti: maks. 115.2 kbit/s, hər iki interfeys arasında bölüşdürülür
• Protokollar: 3964 (R), ASCII, RK512, Printer, müştəriyə xüsusi drayverlər yenidən yüklənə bilər
• Yaddaş tələbləri: parametrlər üçün 1-5 KB, mesaj mətnləri üçün 0-55 KB, yüklənə bilən drayverlər üçün 0-64 KB
• Ölçülər: eni 25 mm, hündürlüyü 290 mm, dərinliyi 210 mm
• Çəki: təxminən 720 q; interfeys modulu təxminən 100 q

Kabel uzunluğu və ötürmə göstəriciləri

• 20 mA (TTY): 1 000 m-ə qədər ekranlanmış kabel
• RS-232C: 10 m-ə qədər ekranlanmış kabel
• RS-422/485: 1 200 m-ə qədər ekranlanmış kabel
• 20 mA (TTY) sürəti: 3964 (R), ASCII, printer və RK512 üçün maks. 19.2 kbit/s
• RS-422/485 sürəti: 3964 (R), ASCII, printer və RK512 üçün maks. 115.2 kbit/s
• RS-232C sürəti: 3964 (R), ASCII, printer və RK512 üçün maks. 115.2 kbit/s

İnterfeys modulunun enerji sərfiyyatı

• 20 mA (TTY): 5 V-da maks. 300 mA, 24 V-da 45 mA
• RS-422/485 (X.27): 5 V-da maks. 300 mA
• RS-232C (V.24): 5 V-da maks. 300 mA

Dəstəklənən printerlər və rabitə funksiyaları

• Printerlər: HP-Deskjet, HP-Laserjet, IBM-Proprinter, istifadəçi tərəfindən təyin olunan
• İnteqrasiya edilmiş protokol drayveri: 3964 (R), ASCII, RK512, Printer
• Müştəriyə xüsusi drayverlər: yenidən yüklənə bilər
• Konfiqurasiya proqramı: öz parametr təyinetmə formaları ilə STEP 7

Quraşdırma təlimatı

• 6ES7441-2AA04-0AE0 modulunu uyğun SIMATIC S7-400 şkaf yuvasına quraşdırın.
• Protokolunuza və kabel tipinizə uyğun düzgün interfeys modulunu seçin.
• Elektrik maneələrini və siqnal itkisini azaltmaq üçün ekranlanmış kabellərdən istifadə edin.
• RS-232C kabellərini qısa saxlayın, çünki maksimal uzunluq cəmi 10 m-dir.
• Canlı rabitəni başlatmazdan əvvəl parametrləri STEP 7-də konfiqurasiya edin.
• 5 V arxa panel şininin yükünü yoxlayın, çünki modul 600 mA-a qədər cərəyan sərf edir.

Qablaşdırmanın tərkibi

• 1 x Siemens 6ES7441-2AA04-0AE0 CP 441-2 rabitə modulu
• 1 x CD-də konfiqurasiya paketi
• Seçdiyiniz konfiqurasiyaya uyğun interfeys modulları
• Təhlükəsiz daşınma üçün qoruyucu qablaşdırma

Çatdırılma və dəstək

• Vəziyyəti: tam yeni və orijinal
• Anbar: sifarişlərin sürətli emalı üçün bu məhsulu anbarda saxlayırıq
• Göndəriş: sifariş təsdiqindən sonra 5 gün ərzində göndəririk
• Daşıyıcılar: FedEx, UPS və DHL
• Qaytarılma: 30 gün ərzində qaytarılmanı dəstəkləyirik

Tez-tez verilən suallar

• S: 6ES7441-2AA04-0AE0 modulunun maksimal ötürmə sürəti nə qədərdir?
  C: Modul RS-232C və RS-422/485 interfeyslərində 115.2 kbit/s-ə qədər sürətə çatır.
• S: Bu CP 441-2 modulu neçə kanal təqdim edir?
  C: Nöqtədən-nöqtəyə bağlantılar üçün iki dəyişən kanal təqdim edir.
• S: Bu Siemens modulu hansı protokolları dəstəkləyir?
  C: 3964 (R), ASCII, RK512, printer drayverini və yenidən yüklənə bilən müştəriyə xüsusi drayverləri dəstəkləyir.
• S: RS-232C üçün maksimal kabel uzunluğu nə qədərdir?
  C: Ekranlanmış RS-232C kabelinin maksimal uzunluğu 10 m ola bilər.
• S: RS-422/485 üçün maksimal kabel uzunluğu nə qədərdir?
  C: Ekranlanmış RS-422/485 kabelinin maksimal uzunluğu 1 200 m ola bilər.
• S: Modul hansı təchizat gərginliklərindən istifadə edir?
  C: Nominal 5 V DC və 24 V DC gərginliklərindən istifadə edir.
• S: Tipik güc itkisi nə qədərdir?
  C: Tipik güc itkisi 0.3 W-dır.
• S: Məhsul yeni və orijinaldırmı?
  C: Bəli, tam yeni orijinal məhsullar təqdim edir və sürətli göndəriş üçün onları anbarda saxlayırıq.
