محول سرعة فيلوميتور CT 190501-11-00-CN بنتلي نيفادا

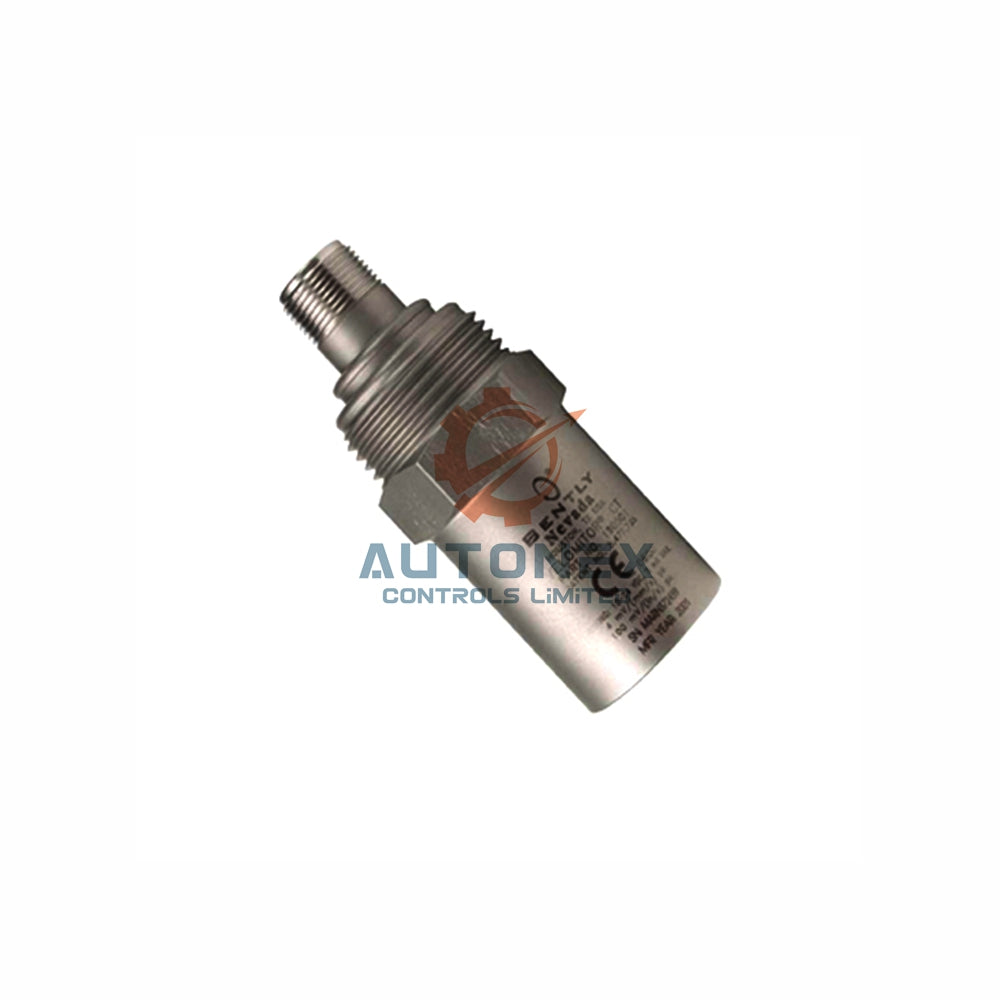

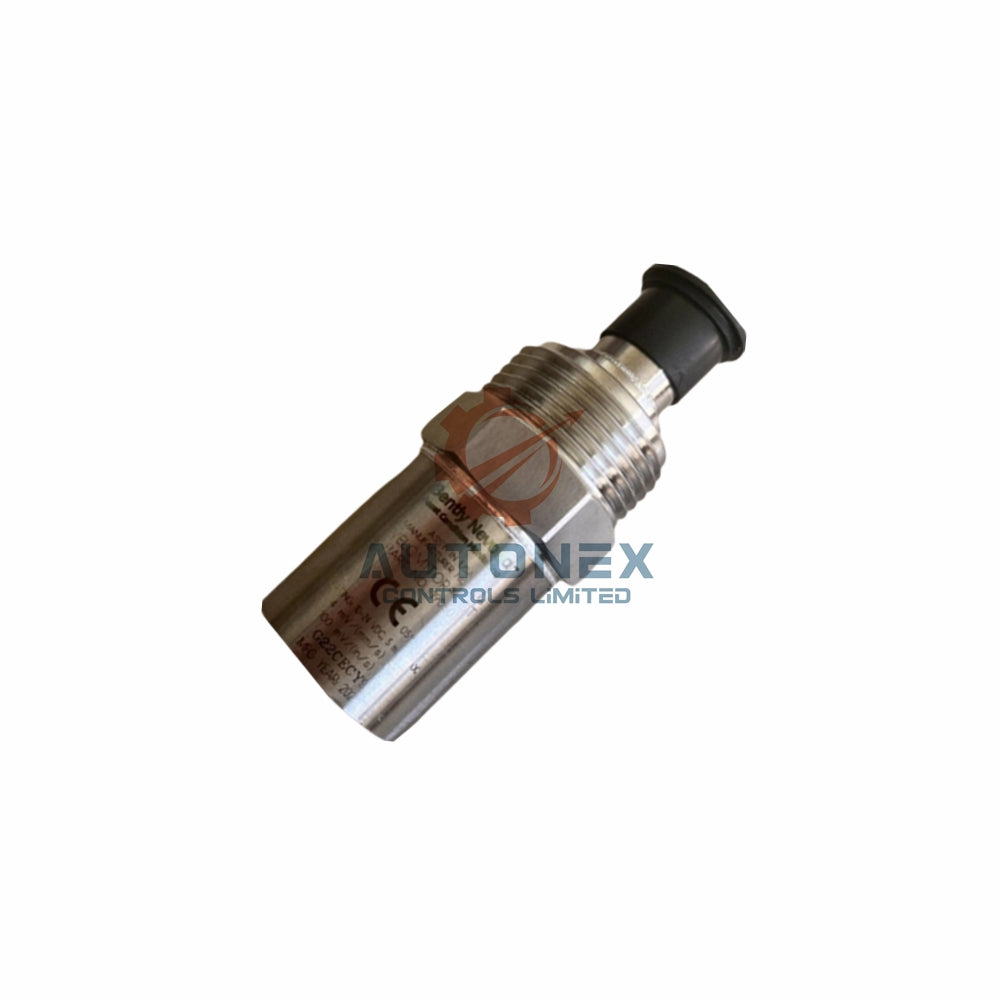

نظرة عامة على جهاز استشعار السرعة Bently Nevada 190501-11-00-CN Velomitor CT

المواصفات الفنية الرئيسية

• الشركة المصنعة: Bently Nevada
• الطراز: 190501-11-00-CN
• نوع المنتج: جهاز استشعار السرعة Velomitor CT
• الحساسية: 3.94 mV/mm/s ±5% إخراج ثابت
• استجابة التردد: 3.0 هرتز إلى 900 هرتز ±1.0 ديسيبل النطاق

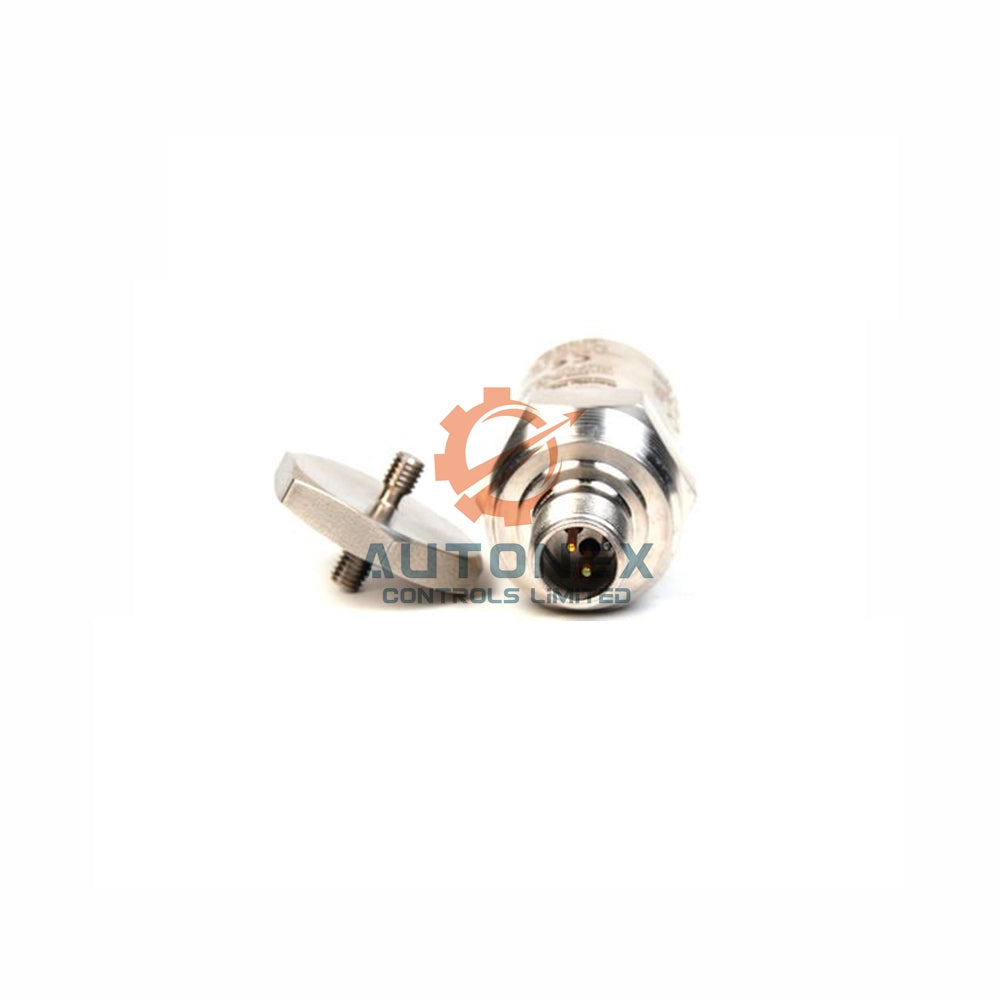

• معدات التثبيت: محول مسمار لوحة 3/8-in إلى 1/4-in
• نوع الاتصال: MIL-C-5015 واجهة الاتصال
• درجة حرارة التشغيل: -40°C إلى +85°C نطاق شديد
• مادة الغلاف: 316L فولاذ مقاوم للصدأ البناء
• الوزن: 0.297 كجم تصميم خفيف الوزن

مواصفات التثبيت والميكانيكية

• نوع التثبيت: محول مسمار لوحة 3/8-in-24 إلى 1/4-in-28
• عزم التثبيت: 4.5 N·m ±0.6 N·m العزم المطلوب
• سطح التركيب: 33 مم قطر الحد الأدنى للمساحة
• زاوية التركيب: يعمل في أي اتجاه
• الارتفاع: ملف 82 مم مدمج
• الموصل: 2 دبابيس 316L فولاذ مقاوم للصدأ MIL-C-5015

الأداء الكهربائي

• جهد انحياز الخرج: 10.1 Vdc ±1.0 Vdc مرجعي
• مقاومة الخرج الديناميكية: <400 Ω نموذجية
• خطية السعة: ±2% إلى 63.5 mm/s pk
• الاستجابة العرضية: أقل من 5% من حساسية المحور
• الرنين المركب: 9 kHz كحد أدنى مركب على المسمار
• الطول الأقصى للكابل: 305 أمتار بدون فقدان الإشارة

القدرات البيئية

• درجة حرارة التشغيل: -40°C إلى +85°C النطاق الكامل
• درجة حرارة التخزين: -40°C إلى +100°C القدرة
• مقاومة الصدمات: يتحمل 5000 g pk كحد أقصى
• حد الرطوبة: بيئات تكثف 100%
• مناعة المجال المغناطيسي: <0.0068 mm/s/gauss
• حساسية درجة الحرارة: تغير نموذجي من -8% إلى +5%

الشهادات والموافقات

• خيار الوكالة: موافقات خاصة بدولة CN
• السلامة الجوهرية: متوفرة كخيار Ex ia IIC T4
• المناطق الخطرة: معتمدة لـ الفئات I، II، III
• معايير التثبيت: اتبع الرسم 167536 للامتثال
• رمز درجة الحرارة: تصنيف T4 للاستخدام في المناطق الخطرة
• التأريض: الإلكترونيات الداخلية معزولة عن الغلاف

الأسئلة المتكررة (FAQ)

• س: ما هي معدات التثبيت المرفقة مع هذا الطراز؟
  ج: يتضمن 190501-11-00-CN محول مسمار لوحة من 3/8-24 إلى 1/4-28 لتركيب مرن.
• س: ماذا تعني خيار موافقة وكالة CN؟
  ج: يشير تعيين CN إلى شهادات خاصة بالدولة مصممة لمتطلبات السوق الدولية المحددة.
• س: هل يمكن استخدام هذا المستشعر في المواقع الخطرة؟
  ج: نعم، مع خيارات الوكالة المناسبة، يمكنه الحصول على شهادة Ex ia IIC T4 للاستخدام في المناطق الخطرة.
• س: ما نوع الموصل الذي يتميز به هذا الطراز؟
  ج: يستخدم هذا النوع واجهة توصيل MIL-C-5015 ذات دبوسين مع هيكل من الفولاذ المقاوم للصدأ 316L.
• س: كم يبلغ وزن المحول؟
  ج: وزن الوحدة 0.297 كجم (297 جرام) مما يجعلها سهلة الحمل والتركيب.
• س: ما هو مستوى الضوضاء عريضة النطاق؟
  ج: يحافظ المستشعر على 0.229 مم/ثانية ضوضاء عريضة النطاق ذروة للحصول على إشارة نظيفة.

للحصول على إرشادات التثبيت التفصيلية والرسومات الميكانيكية، قم بتنزيل ورقة البيانات الفنية الكاملة.
احصل على الوثائق الشاملة للمنتج هنا: 190501-Datasheet.pdf

للمتطلبات الخاصة بالتطبيق وتفاصيل شهادة الدولة، يرجى الاتصال بفريق الدعم لدينا.
