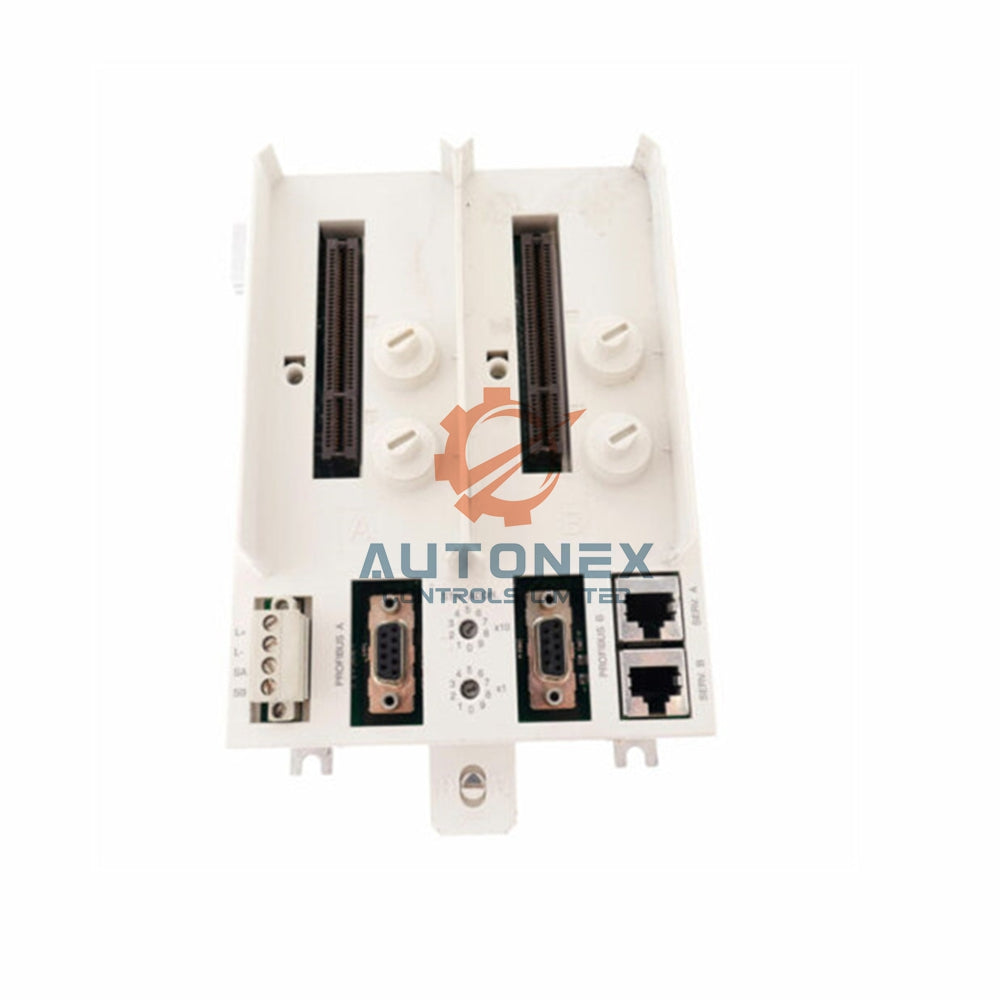

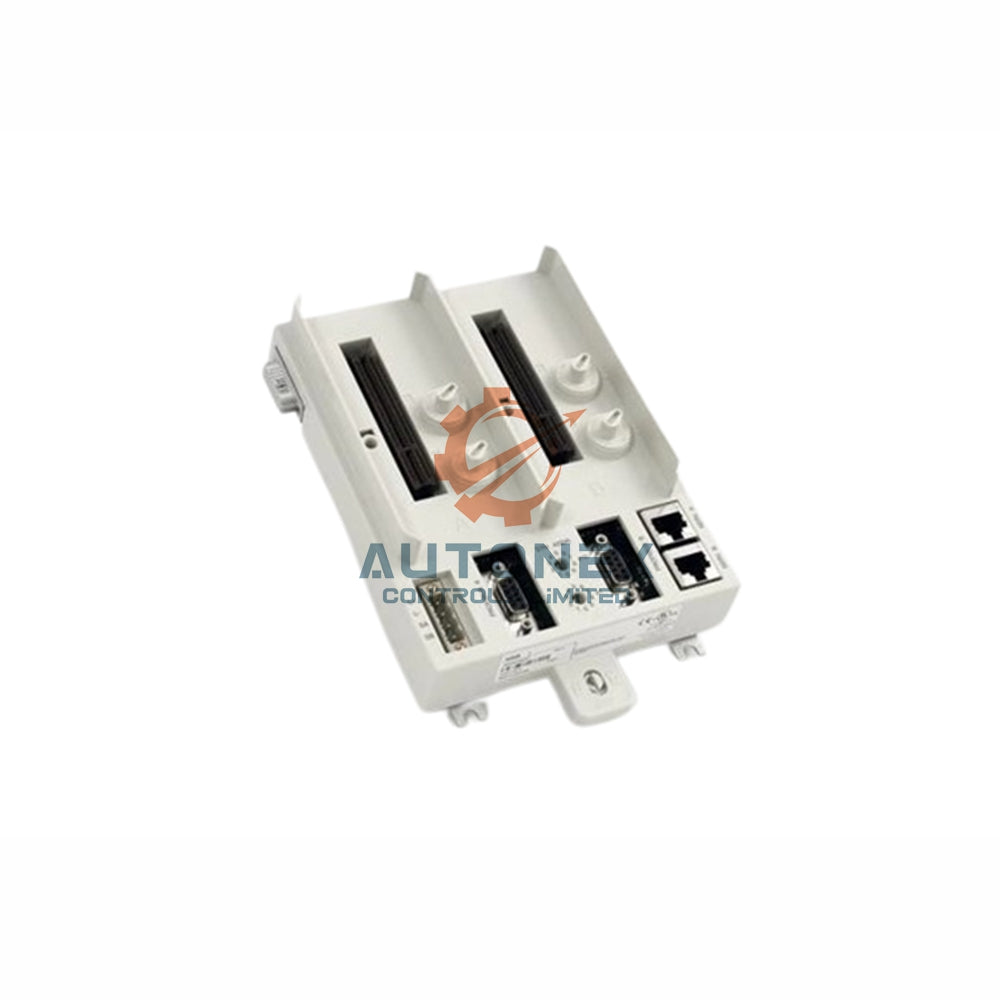

وحدة الإنهاء TU847 من سلسلة ABB S800 لوحدات الإدخال/الإخراج

وحدة إنهاء الوحدات ABB TU847 للوحدة المتكررة CI840 ووحدات الإدخال/الإخراج المفردة

• العلامة التجارية والطراز: ABB، TU847 .
• بروتوكول الاتصال: PROFIBUS DP-V1 عبر موصلَي DSUB9.
• دعم التكرار: تكرار كامل للوحدات CI840/CI840A، مع تكوين إدخال/إخراج مفرد.
• عنونة المحطة: يتيح مفتاحان دوّاران ضبط العناوين من 0 إلى 99.
• الترميز الميكانيكي: توفر أربعة مفاتيح ميكانيكية، لكل منها ستة مواضع، 36 تكوينًا.

المواصفات الفنية

• دخل الطاقة: 24 فولت تيار مستمر (19.2 - 30 فولت)، وجهد العزل المقنن 50 فولت.
• توزيع تيار ModuleBus: بحد أقصى 5 فولت عند 1.5 أمبير، وبحد أقصى 24 فولت عند 1.5 أمبير.
• الموصلات: PROFIBUS ‏(DSUB9)، ومنافذ الخدمة ‏(RJ45)، ومنفذ ModuleBus البصري عبر TB806.
• أطراف التوصيل السلكية: تقبل مقاسات 0.25 - 2.5 مم² ‏(24 - 14 AWG)، وعزم الربط الموصى به 0.5 - 0.6 نيوتن متر.
• التصنيفات البيئية: درجة حرارة التشغيل من 0 إلى ‎+55 °C ‏(‎+32 إلى ‎+131 °F).
• الشهادات البحرية: معتمدة من ABS وBV وDNV-GL وLR.
• الحماية والتركيب: IP20، وتركيب على سكة DIN مع جهاز تثبيت للقفل والتأريض.
• الأبعاد: 124 مم (العرض) × 186 مم (الارتفاع) × 47 مم (العمق)؛ الوزن 0.5 كجم.

الأسئلة الشائعة (FAQ)

• س: هل يدعم TU847 الاستبدال أثناء التشغيل؟
  ج: لا، لا يدعم TU847 الاستبدال أثناء التشغيل؛ يجب فصل الطاقة قبل الاستبدال.
• س: هل يمكنني استخدام TU847 مع وحدات الإدخال/الإخراج المتكررة؟
  ج: لا، صُمم TU847 لوحدات الإدخال/الإخراج المفردة؛ استخدم TU846 لتكوينات الإدخال/الإخراج المتكررة.
• س: ما الفرق بين TU847 وTU847Z؟
  ج: TU847Z هو الإصدار المتوافق مع G3 والمخصص للبيئات القاسية.
• س: ما مقاسات الأسلاك المقبولة؟
  ج: 0.25 - 2.5 مم² ‏(24 - 14 AWG)، مع طول تجريد يتراوح بين 6 و7.5 مم.
• س: هل تدعم هذه الوحدة PROFIBUS DP-V1؟
  ج: نعم، توفر TU847 توصيلين لـ PROFIBUS DP-V1 عبر DSUB9.
