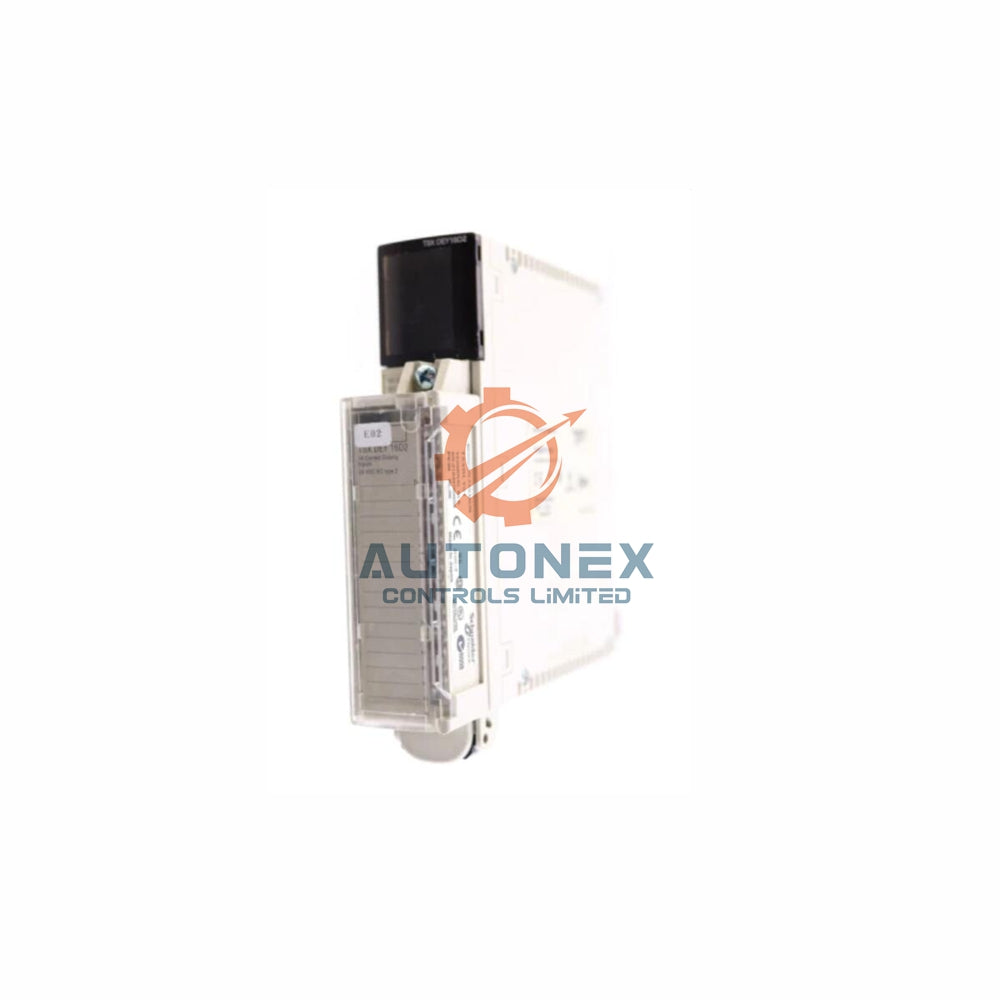

وحدة إدخال تيار مستمر 24 فولت من شنايدر موديكون بريميوم TSXDEY16D2، ذات 16 نقطة

TSXDEY16D2 – وحدة إدخال منفصلة من 16 نقطة من Schneider Electric Modicon Premium

الخصائص الرئيسية

• Product range: Modicon Premium automation platform from Schneider Electric.
• نوع المكوّن: وحدة إدخال منفصلة تضم 16 مدخلًا معزولًا مستهلكًا للتيار.
• معيار الإدخال: تتوافق القنوات مع مواصفات النوع 2 وفقًا للمعيار EN/IEC 61131-2.
• جهد الإدخال: تقرأ الوحدة إشارات موجبة بجهد 24V DC على كل قناة.
• تغذية المستشعر: توفر طاقة المستشعر المدمجة جهدًا من 19 إلى 30V للأجهزة المتصلة.
• توافق المستشعرات: تقبل المداخل مستشعرات التقارب ذات السلكين والثلاثة أسلاك وفقًا للمعيار EN/IEC 60947-5-2.
• تيار الإدخال: تستهلك كل قناة 7 mA أثناء التشغيل العادي.

المعلمات التقنية

• العلامة التجارية: تصنع Schneider Electric هذه الوحدة وفق معايير تصنيع صارمة.
• الطراز: يحدد TSXDEY16D2 إصدار الإدخال ذي 16 قناة بجهد 24V DC.
• السلسلة: تدعم رفوف Modicon Premium هذه الوحدة مباشرةً.
• جهد الحالة 1: تضمن الوحدة الحالة 1 عند جهد 11V أو أعلى.
• تيار الحالة 1: تتطلب الحالة 1 تيارًا لا يقل عن 6.5 mA.
• جهد الحالة 0: لا يتجاوز جهد الحالة 0 مقدار 5V.
• تيار الحالة 0: لا يتجاوز تيار الحالة 0 مقدار 2 mA.
• ممانعة الإدخال: تبلغ ممانعة كل قناة 4000 Ohm في الحالة 1.
• زمن الاستجابة: يبلغ زمن الاستجابة النموذجي 4 ms، وبحد أقصى 7 ms.
• مقاومة العزل: تقل المقاومة عن 10 MOhm عند 500V DC.
• تبديد الطاقة: يبلغ الاستهلاك الأساسي 1 W بالإضافة إلى 0.15 W لكل قناة نشطة.

البيانات الكهربائية وبيانات التوصيل

• التوصيل الكهربائي: توفر أطراف التوصيل اللولبية توصيلًا ميدانيًا آمنًا.
• استهلاك التيار: تستهلك الوحدة 135 mA عند 24V DC و80 mA عند 5V DC.
• قوة العزل الكهربائي: يصل العزل إلى 1500V AC عند 50/60 Hz.
• تنسيق الوحدة: يناسب التنسيق القياسي فتحة واحدة في اللوحة الخلفية.
• العلامة: تؤكد علامة CE المطابقة للمعايير الأوروبية.

تحمل الظروف البيئية

• درجة حرارة التشغيل: تعمل الوحدة من 0 إلى 60 °C أثناء التشغيل.
• درجة حرارة التخزين: يتراوح التخزين الآمن من -25 إلى 70 °C.
• الرطوبة: يتحمل التشغيل رطوبة نسبية من 10 إلى 95 % دون تكاثف.
• رطوبة التخزين: يمكن التخزين عند رطوبة نسبية من 5 إلى 95 % دون تكاثف.
• الارتفاع: تعمل الوحدة على ارتفاع يتراوح بين 0 و2000 م فوق مستوى سطح البحر.
• درجة الحماية: توفر IP20 الحماية للوحدة داخل خزائن التحكم النظيفة.
• درجة التلوث: يناسب التصميم البيئات ذات درجة التلوث 2.
• المعالجة الوقائية: تعزز معالجة TC مقاومة الظروف القاسية.
• مقاومة التداخل: يمنع حاجز 1500V AC الضوضاء بين المجال والناقل.

المعايير والشهادات

• المعايير: تستوفي الوحدة التوجيهات 73/23/EEC و89/336/EEC و92/31/EEC و93/68/EEC.
• معايير السلامة: يشمل الامتثال المعايير EN/IEC 61131-2 وIEC 60664 وUL 508 وCSA C22.2.
• المناطق الخطرة: يغطي المعيار CSA C22.2 No 213 الفئة I، القسم 2، المجموعات من A إلى D.
• الشهادات: تشمل الاعتمادات ABS وBV وDNV وGL وLR وRINA وRMRS.

التفاصيل المادية

• الوزن: يبلغ وزن الوحدة 0.3 كجم، مما يسهل التعامل معها.
• التنسيق: يسهّل تنسيق الوحدة القياسي تخطيط الحامل.

دليل التركيب

• أوقف تشغيل الحامل قبل إدخال الوحدة في الفتحة المخصصة لها.
• حاذِ الوحدة مع موصل اللوحة الخلفية وادفعها بإحكام إلى مكانها.
• أحكم ربط برغي التثبيت للحماية من الاهتزاز.
• وصّل أسلاك المجال بجهد 24V DC بأطراف التوصيل اللولبية مع مراعاة القطبية الصحيحة.
• تحقق من بقاء جهد تغذية المستشعر ضمن نطاق 19 إلى 30V.
• اختبر كل قناة بتبديل المداخل والتحقق من مؤشرات الحالة.

محتويات العبوة

• وحدة إدخال رقمية واحدة من Schneider، طراز TSXDEY16D2.
• عبوة حماية أصلية من المصنع.
• تتضمن العلبة وثائق المنتج.

معلومات الشحن

• نشحن الطلبات خلال 5 أيام من تأكيد الدفع.
• تشمل شركات التوصيل FedEx وUPS وDHL لتغطية جميع أنحاء العالم.
• تتضمن كل شحنة تفاصيل التتبع لضمان متابعة كاملة.

الأسئلة الشائعة

• هل الوحدة جديدة وأصلية؟ نعم، نوفر وحدات أصلية جديدة تمامًا في عبوات المصنع.
• هل تحتفظون بمخزون؟ نعم، لدينا مخزون جاهز لتلبية الطلبات بسرعة.
• ما سرعة شحنكم؟ نشحن البضائع خلال 5 أيام من تأكيد الطلب.
• ما شركات الشحن التي تستخدمونها؟ نستخدم DHL وFedEx وUPS للتوصيل الدولي.
• هل يمكنني إرجاع المنتج؟ نعم، تمتد فترة الإرجاع لدينا إلى 30 يومًا بعد التسليم.
• ما جهد الإدخال الذي تقبله الوحدة؟ تقرأ إشارات موجبة بجهد 24V DC.
• ما المستشعرات التي يمكنني توصيلها؟ تقبل المداخل مستشعرات التقارب ذات السلكين والثلاثة أسلاك وفقًا للمعيار EN/IEC 60947-5-2.
• ما زمن الاستجابة؟ يبلغ زمن الاستجابة النموذجي 4 ms، ويصل إلى 7 ms كحد أقصى.
• ما مقدار التيار الذي تسحبه كل قناة؟ تسحب كل قناة 7 mA.
• ما نطاق درجة حرارة التشغيل؟ تعمل الوحدة ضمن نطاق يتراوح من 0 إلى 60 °C.
• كيف أوصل أسلاك الوحدة؟ توفر أطراف التوصيل اللولبية التوصيل الكهربائي.
• ما وزن الوحدة؟ يبلغ وزن الوحدة 0.3 كجم.
