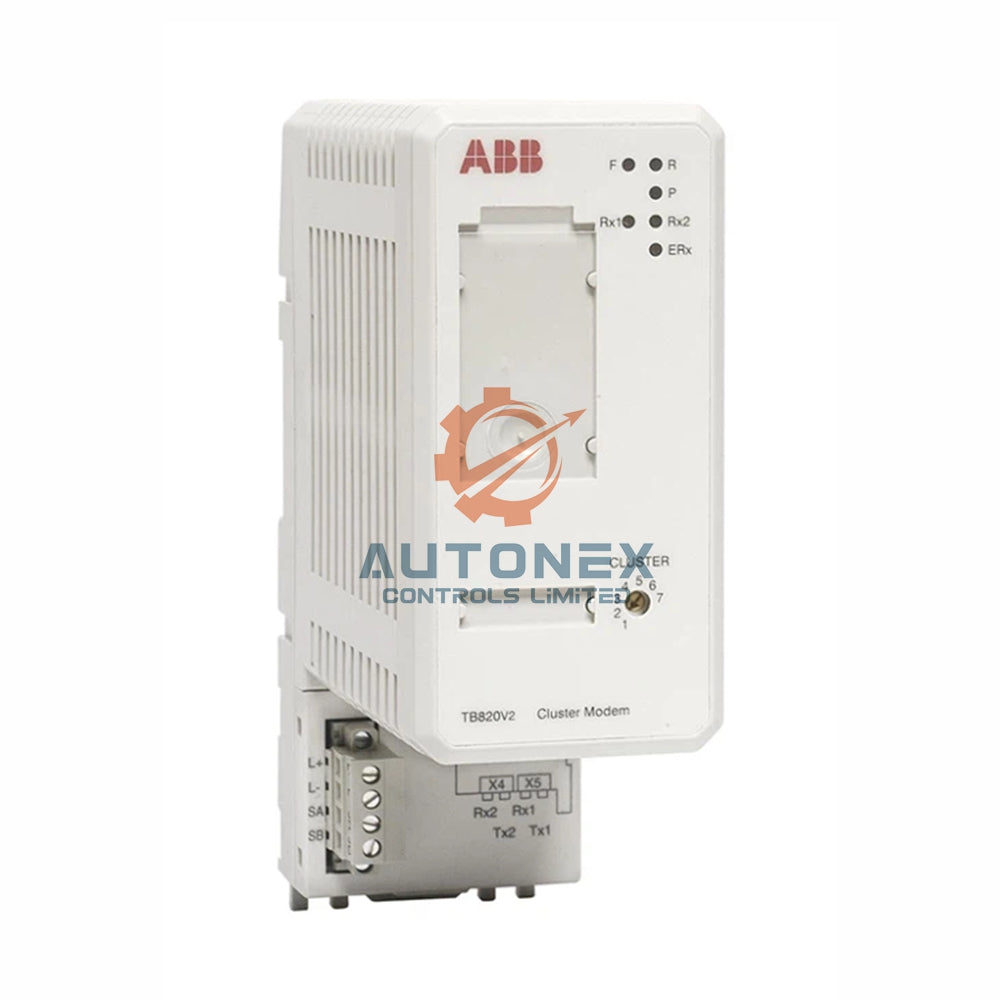

وحدة إدخال/إخراج مودم مجموعة ABB ‏TB820V2

وحدة إدخال/إخراج مودم العُقَد TB820V2 – سلسلة ABB S800 للإدخال/الإخراج

• بروتوكول الاتصال: ‏ModuleBus – يعمل المودم كجهاز تابع على ناقل ModuleBus البصري.
• عنونة العُقَد: يحدد مفتاح دوّار على TB820V2 أرقام العُقَد من 1 إلى 7.
• مصدر الطاقة: ‏24 فولت تيار مستمر، والاستهلاك النموذجي 100 مللي أمبير؛ معزول لتزويد وحدات الإدخال/الإخراج بالطاقة.
• تكرار الخط والوحدة: غير مدعوم؛ ولا تتوفر إمكانية التبديل أثناء التشغيل.
• التصنيفات البيئية: درجة حرارة التشغيل من 0 إلى ‎+55 °C ‏(من ‎+32 إلى ‎+131 °F)؛ ودرجة حرارة التخزين من ‎-40 إلى ‎+70 °C.
• درجة الحماية: ‏IP20 وفقًا للمعيار EN60529؛ درجة التلوث 2؛ حماية من التآكل وفق ISA-S71.04 G3.
• الشهادات: ‏CE، وUL 61010-1، وATEX المنطقة 2، وcULus C1 Div 2، وشهادات بحرية (ABS وBV وDNV-GL وLR).
• الأبعاد: عرض 58 مم، وارتفاع 170 مم (بما في ذلك المزلاج)، وعمق 122 مم؛ الوزن 0.3 كجم.

إرشادات التركيب

• ركّب TB820V2 رأسيًا؛ وتبلغ درجة الحرارة المحيطة القصوى للتركيب الرأسي 40 °C.
• صِل ناقل ModuleBus الكهربائي بوحدات الإدخال/الإخراج (بحد أقصى 12 وحدة لكل عُقدة).
• استخدم منفذي الألياف الضوئية لربط ما يصل إلى سبع عُقَد على ناقل ModuleBus البصري.
• تأكد من ضبط المفتاح الدوّار على رقم العُقدة الصحيح (1–7) قبل تشغيل الطاقة.
• شغّل الجهاز ضمن نطاق رطوبة نسبية من 5 إلى 95 % دون تكاثف، وتجنب البيئات المسببة للتآكل.

محتويات العبوة

• ABB TB820V2 وحدة إدخال/إخراج مودم العُقَد (3BSE013208R1).
• أدوات التركيب ومجموعة المزلاج.
• دليل بدء سريع (نسخة ورقية).

الشحن والإرجاع

• نشحن عبر FedEx أو UPS أو DHL – ويتم التسليم خلال 5 أيام عمل بعد معالجة الطلب.
• جميع الوحدات جديدة وأصلية ومن المخزون، وجاهزة للشحن الفوري.
• ندعم إرجاع المنتجات غير المستخدمة خلال 30 يومًا بشرط وجودها في عبوتها الأصلية.

الأسئلة الشائعة (FAQ)

• س: هل يدعم TB820V2 التبديل أثناء التشغيل؟
  ج: لا، لا يدعم TB820V2 التبديل أثناء التشغيل. أوقف تشغيل النظام قبل التركيب أو الإزالة.
• س: هل يمكنني استخدام هذا المودم مع وحدة تحكم HI؟
  ج: لا، لم تُصمّم وحدة ABB TB820V2 للاستخدام مع وحدات تحكم HI.
• س: ما العدد الأقصى لوحدات الإدخال/الإخراج لكل عُقدة؟
  ج: يدعم كل ناقل ModuleBus كهربائي ما يصل إلى 12 وحدة إدخال/إخراج؛ بينما يربط الناقل الليفي البصري ما يصل إلى 7 عُقَد.
• س: هل تدعم الوحدة تكرار الخط؟
  ج: لا، لا تتوفر إمكانية تكرار الخط في TB820V2.
• س: ما الشهادات التي تحملها هذه الوحدة؟
  ج: تحمل شهادات CE وUL وATEX المنطقة 2 وcULus C1 Div 2، بالإضافة إلى الشهادات البحرية (ABS وBV وDNV-GL وLR).
