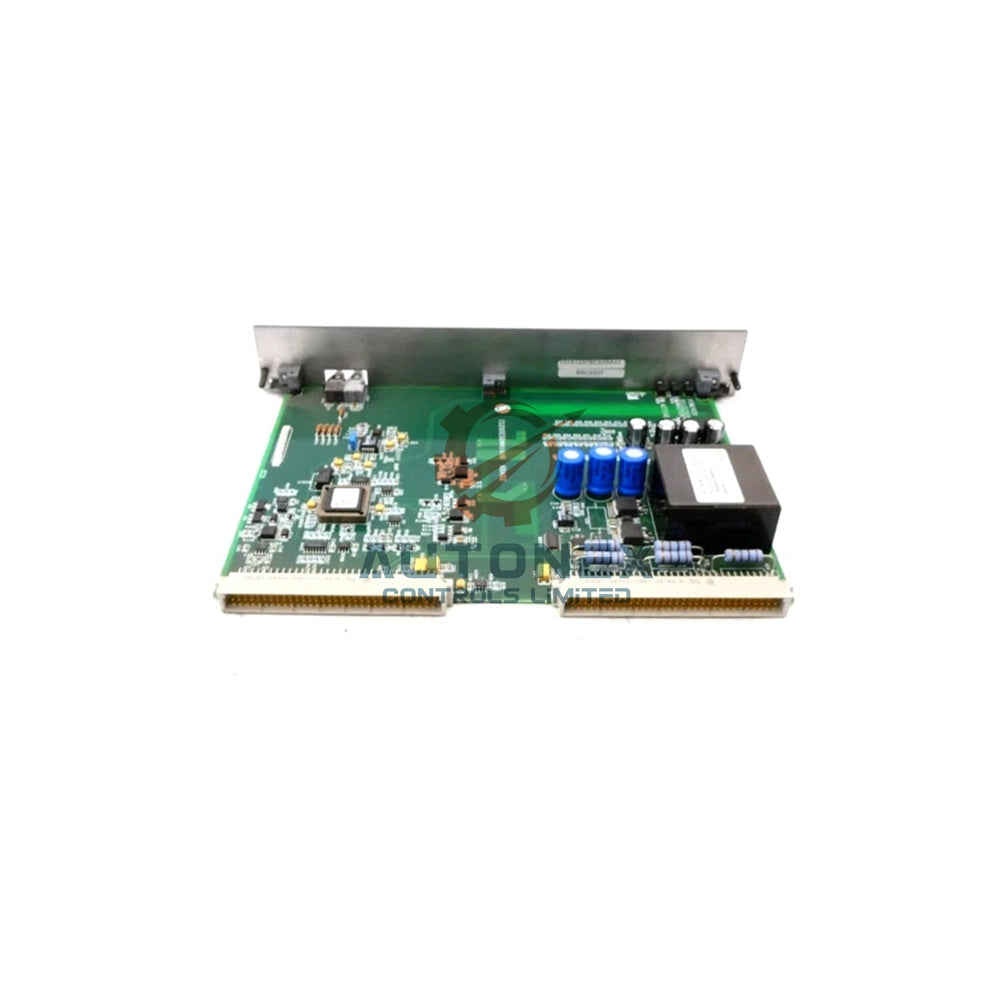

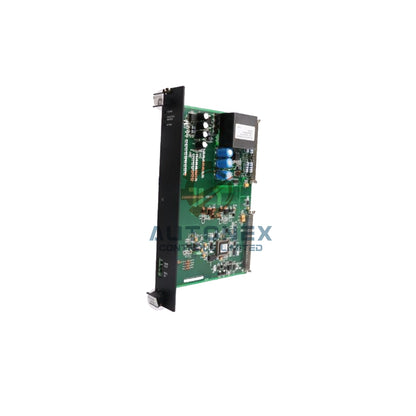

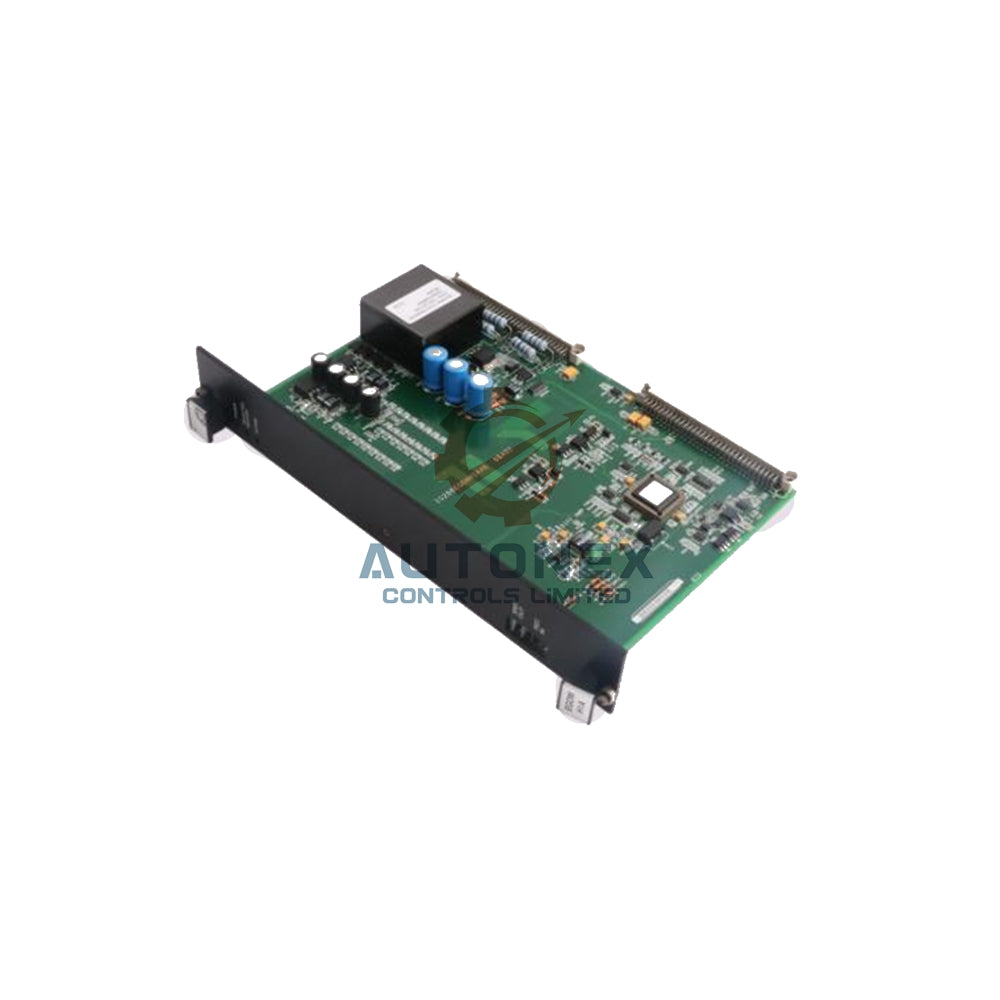

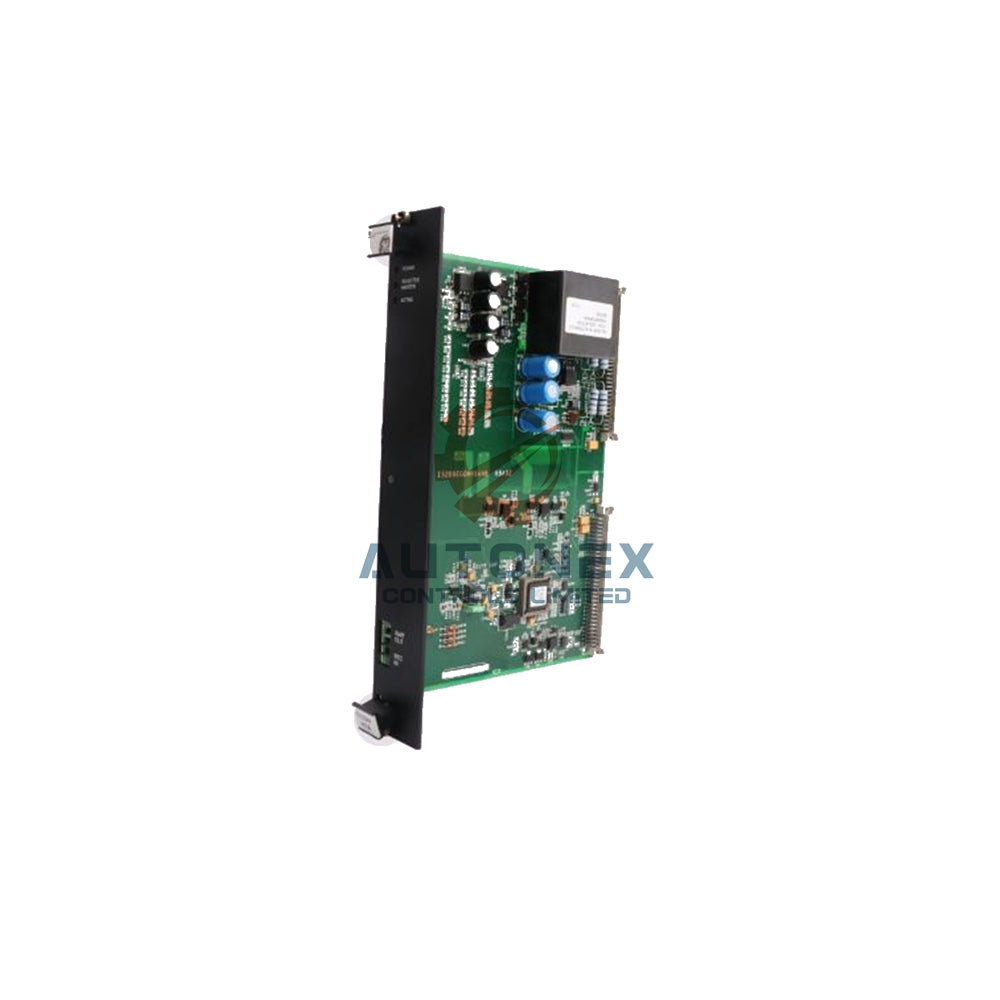

لوحة حماية التوربينات GE Mark VI IS215VPROH2BD

لوحة حماية التوربين IS215VPROH2BD - سلسلة GE Mark VI

المواصفات الفنية الرئيسية

• العلامة التجارية: General Electric
• الطراز: IS215VPROH2BD
• الفئة: لوحة حماية التوربين
• السلسلة: Mark VI
• رقم الجزء: IS215VPROH2BD
• نوع المنتج: لوحة تجميع الحماية
• الاختصار الوظيفي: VPRO
• تغيير المجموعة: H2B
• الجهد المقنن: 24 V dc أو 48 V dc
• جهد مصدر الطاقة: دخل 125 V dc، ونطاق من 70 V dc إلى 145 V dc
• جهود الخرج: 5 V dc و28 V dc
• نطاق معدل نبضات MPU: من 2 Hz إلى 20 kHz
• دقة معدل نبضات MPU: 0.05 بالمئة من القراءة
• معدل الإطار: حتى 100 Hz
• عدد مصابيح LED: 11
• أوضاع التكرار: Simplex أو TMR
• التقنية: التركيب السطحي
• بلد التصنيع: الولايات المتحدة الأمريكية (USA)
• التوافر: متوفر في المخزون

الوصف الوظيفي

• تتولى IS215VPROH2BD إدارة الحماية من زيادة السرعة في حالات الطوارئ ضمن نظام Mark VI.
• تعمل مع لوحتي أطراف TPRO وTREG لإنشاء آلية أمان قوية.
• توجد لوحات VPRO ثلاثية التكرار في وحدة مخصصة منفصلة عن نظام التحكم.
• تتحكم هذه اللوحات في ملفات فصل الترحيل عبر لوحة TREG لضمان إيقاف تشغيل موثوق.
• يدعم اتصال Ethernet اتصالات IONet مع وحدات التحكم.
• تنفذ لوحة VPRO وظيفة الفصل في حالات الطوارئ داخل وحدة الحماية P.
• تصل ما يصل إلى ثلاثة ملفات فصل ترحيل بلوحتي الأطراف TREG وTRPG.
• توفر لوحة TREG الجانب الموجب بجهد 125 V DC لملفات الفصل.
• توفر لوحة TRPG الجانب السالب لملفات الفصل نفسها.
• يمكن لأي من اللوحتين بدء فصل التوربين لتوفير التكرار والتشغيل الآمن عند التعطل.
• تشرف اللوحة أيضًا على وظائف الإيقاف الطارئ بخلاف الحماية من زيادة السرعة.
• تتحكم في اثني عشر مرحلًا على لوحة TREG، منها تسعة مرحلات في ثلاث مجموعات، تضم كل مجموعة ثلاثة مرحلات.
• تعمل هذه المجموعات كمدخلات تصويت تؤثر في ملفات الفصل الثلاثة.
• يمكن للوحة VPRO تشغيل لوحة TREG ثانوية عبر J4 لتوفير نسخ احتياطي إضافي.

ميزات الإدخال والإخراج

• المدخلات: مستشعرات سرعة سلبية، وجهد المولد والناقل، ومزدوجات حرارية، وإشارات تيار أو جهد من 4-20 mA.
• المدخلات: تشابكات الفصل ووظائف الإيقاف الطارئ للمراقبة الشاملة.
• المخرجات: ملفات فصل الترحيل ومرحلات الموفر لإجراءات الحماية.
• المخرجات: أوامر مرحلات القواطع وملامسات مرحلات مشبك المؤازر للتحكم الدقيق.
• خصائص MPU: تضمن قيم مقاومة الخرج ومحاثته المحددة نقلًا فعالًا للإشارة.
• متطلبات كابل MPU: مسافة قصوى تبلغ 300 m (984 ft) باستخدام كابلات مزدوجة محمية.
• سلامة الإشارة: تدعم قيم السعة والمقاومة المحددة اكتساب بيانات موثوقًا.

دليل التركيب

• أوقف تشغيل حامل معالج VME I/O قبل بدء التركيب.
• أدخل لوحة VPRO في الفتحة المخصصة باستخدام كلتا اليدين.
• ادفع الرافعتين العلوية والسفلية برفق لتثبيت موصلات الحافة.
• أحكم ربط البرغيين الأسيرين في أعلى وأسفل اللوحة الأمامية.
• شغّل حامل VME بعد تثبيت اللوحة بإحكام في مكانها.
• تحقق من مصابيح التشخيص في أعلى اللوحة الأمامية.
• تحقق من اكتمال التهيئة وسلامة الوظائف قبل المتابعة.
• استخدم موصلات J3 وJ4 وJ5 وJ6 على اللوحة الأمامية لتوصيل الكابلات.
• تصل هذه الموصلات ذات المزلاج بلوحتي الأطراف TPRO وTREG.
• يقبل الموصل J7 دخل الطاقة بجهد 125 V DC.
• حدّث البرنامج الثابت إلى أحدث إصدار لتحقيق الأداء الأمثل.

قائمة المحتويات

• 1 × IS215VPROH2BD لوحة حماية التوربين
• 1 × كيس واقٍ مضاد للكهرباء الساكنة
• 1 × تغليف واقٍ من الرغوة أو ممتص للصدمات
• 1 × ملصق المنتج يتضمن معلومات الطراز والرقم التسلسلي
• طريقة الشحن: FedEx أو UPS أو DHL

الأسئلة الشائعة

• س: ما نطاق معدل نبضات MPU للوحة IS215VPROH2BD؟
  ج: يتراوح معدل نبضات MPU من 2 Hz إلى 20 kHz.
• س: ما دقة معدل نبضات MPU؟
  ج: تبلغ دقة معدل نبضات MPU نسبة 0.05 بالمئة من القراءة.
• س: ما الجهد الذي تستخدمه اللوحة؟
  ج: تستخدم اللوحة 24 V dc أو 48 V dc، مع دخل طاقة 125 V dc ونطاق من 70 V dc إلى 145 V dc.
• س: كم عدد مصابيح LED في لوحة IS215VPROH2BD؟
  ج: تحتوي اللوحة على 11 مصباح LED، بما في ذلك مؤشرات التشغيل والحالة والعطل.
• س: ما أوضاع التكرار التي تدعمها هذه اللوحة؟
  ج: تدعم أوضاع التكرار Simplex أو TMR.
• س: ما أقصى مسافة لكابل MPU؟
  ج: تبلغ المسافة القصوى 300 m (984 ft) باستخدام كابلات مزدوجة محمية.
• س: هل اللوحة متوفرة في المخزون؟
  ج: نعم، اللوحة متوفرة في المخزون ونشحنها خلال 5 أيام.
• س: ما سياسة الإرجاع؟
  ج: ندعم الإرجاع خلال 30 يومًا.
• س: ما طرق الشحن التي تستخدمونها؟
  ج: نستخدم شركات نقل شائعة مثل DHL وFedEx وUPS.
• س: هل المنتج جديد وأصلي؟
  ج: نعم، المنتج جديد تمامًا وأصلي.
