وحدة لوحة خلفية منظم مثير GE EX2100

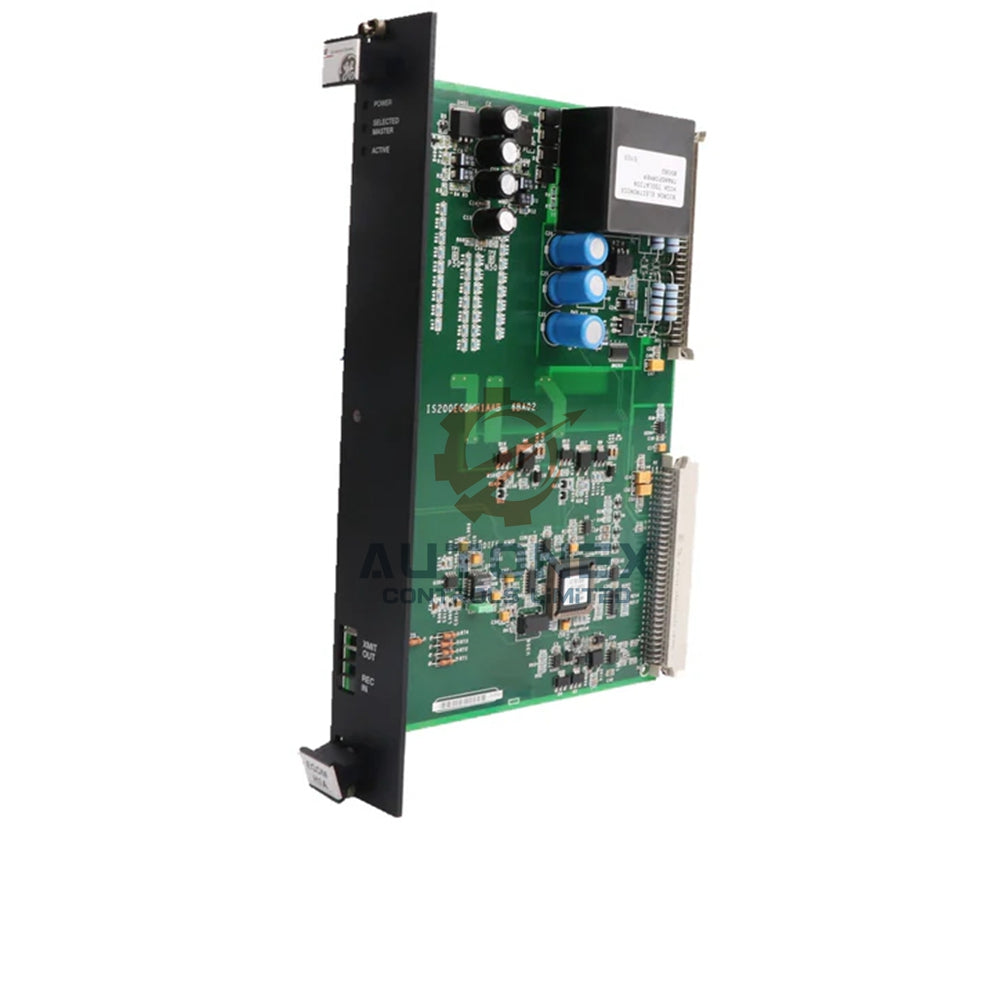

وحدة لوحة خلفية منظم الإثارة IS200ERBPG1A من جنرال إلكتريك

المواصفات الفنية

• العلامة التجارية: جنرال إلكتريك · رقم القطعة: IS200ERBPG1A
• السلسلة: EX2100 (متوافقة أيضًا مع Mark VI) · الوظيفة: لوحة خلفية منظم الإثارة (ERBP)
• وضع التشغيل: بسيط أو مكرر (قابل للتكوين عبر قفزات اختيار الماستر)
• الوزن: حوالي 3 أرطال · بلد الصنع: الولايات المتحدة الأمريكية
• موصلات الطاقة: TB1 (موجب) وTB2 (سالب) تقع في أسفل اللوحة
• موصلات اللوحة الخلفية: أنواع VME 3U/6U 96‑دبوس أو 128‑دبوس DIN للوحات المُدخلة
• تعريف اللوحة: ناقل تسلسلي مدمج مع معرف مبرمج لكل لوحة (باركود، النوع، الإصدار)
• موصلات إضافية: موصل لوحة مفاتيح J4، ثلاث مقابس أنثوية بثلاثة أوضاع، ومقبس أنثوي بـ 12 وضع (الزاوية العلوية)
• التبريد والطاقة المساعدة: J1F1 (مروحة 1)، J1F2 (مروحة 2) – خرج طاقة المروحة لتبريد النظام

الميزات الرئيسية والقدرات الوظيفية

• محور الاتصال المركزي: توفر IS200ERBPG1A جميع المسارات اللازمة لتبادل البيانات والاتصال بين لوحات EX2100 المركبة.
• المرونة في التكرار: تشمل قفزات اختيار الماستر لتكوين النظام لتطبيقات منظم الإثارة البسيطة أو المكررة.
• ناقل تعريف اللوحة التسلسلي: يتواصل كل فتحة مع نظام التحكم باستخدام معرف مبرمج مسبقًا يحتوي على نوع اللوحة، الرقم التسلسلي، وإصدار الأجهزة.
• توزيع الطاقة: يزود الطاقة للوحات المُدخلة عبر موصلات اللوحة الخلفية ويوفر مخارج طاقة مخصصة للمراوح والوحدات المساعدة.
• جاهز للتحديث: يدعم التطبيقات المحدثة المستقلة باستخدام بروتوكولات الاتصال Ethernet Modbus أو التسلسلي.
• دعم التبريد المدمج: يحتوي على موصلات طاقة مروحة مخصصة (J1F1، J1F2) للحفاظ على إدارة حرارية مناسبة داخل الحامل.

الأسئلة المتكررة (FAQ)

• ما هو رقم القطعة الدقيق لهذه اللوحة الخلفية؟
  رقم القطعة هو IS200ERBPG1A، لوحة خلفية منظم الإثارة من جنرال إلكتريك.
• إلى أي سلسلة تنتمي هذه IS200ERBPG1A؟
  هي جزء من سلسلة تحكم الإثارة EX2100 ومتوافقة أيضًا مع أنظمة Mark VI Speedtronic.
• ما هي الوظائف الرئيسية للوحة ERBP؟
  تعمل كمحور اتصال مركزي، توزع الطاقة والبيانات بين اللوحات المركبة مثل DSPX، EPSM، وERIO، وتدعم التشغيل البسيط/المكرر.
• كيف يمكنني تكوين وضع بسيط أو مكرر؟
  استخدم قفزات اختيار الماستر الموجودة على اللوحة؛ راجع دليل GE لمواقع القفزات.
• ما هي الموصلات التي توفر طاقة المروحة؟
  J1F1 وJ1F2 تزودان الطاقة لمراوح التبريد الخارجية.
• هل تدعم اللوحة تعريف اللوحات؟
  نعم، تشمل ناقل تعريف اللوحة التسلسلي؛ كل لوحة مدخلة لها معرف مبرمج يحتوي على النوع، الرقم التسلسلي، والإصدار.
• ما هي أطراف إدخال الطاقة الرئيسية؟
  TB1 (موجب) وTB2 (سالب) تقعان على الحافة السفلية للوحة.
• هل يمكنني استخدام هذه اللوحة في تطبيق تحديث؟
  نعم، تدعم IS200ERBPG1A أنظمة محدثة مستقلة باستخدام Ethernet Modbus أو الاتصال التسلسلي.
• كيف يتم الشحن وما هي أوقات التسليم؟
  نقوم بالشحن عبر FedEx، UPS، أو DHL؛ يتم شحن العناصر المتوفرة خلال 5 أيام.
