لوحة تغذية راجعة مستمرة لمثير جنرال إلكتريك EX2100

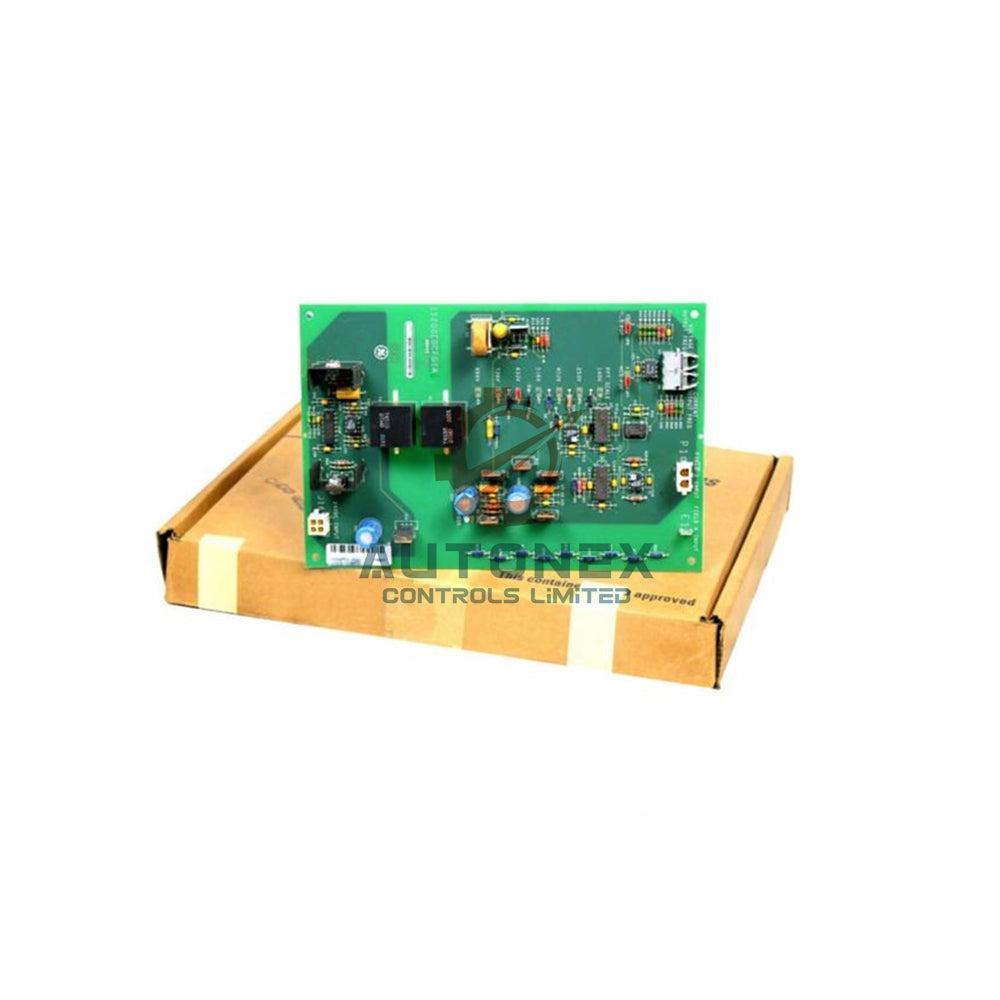

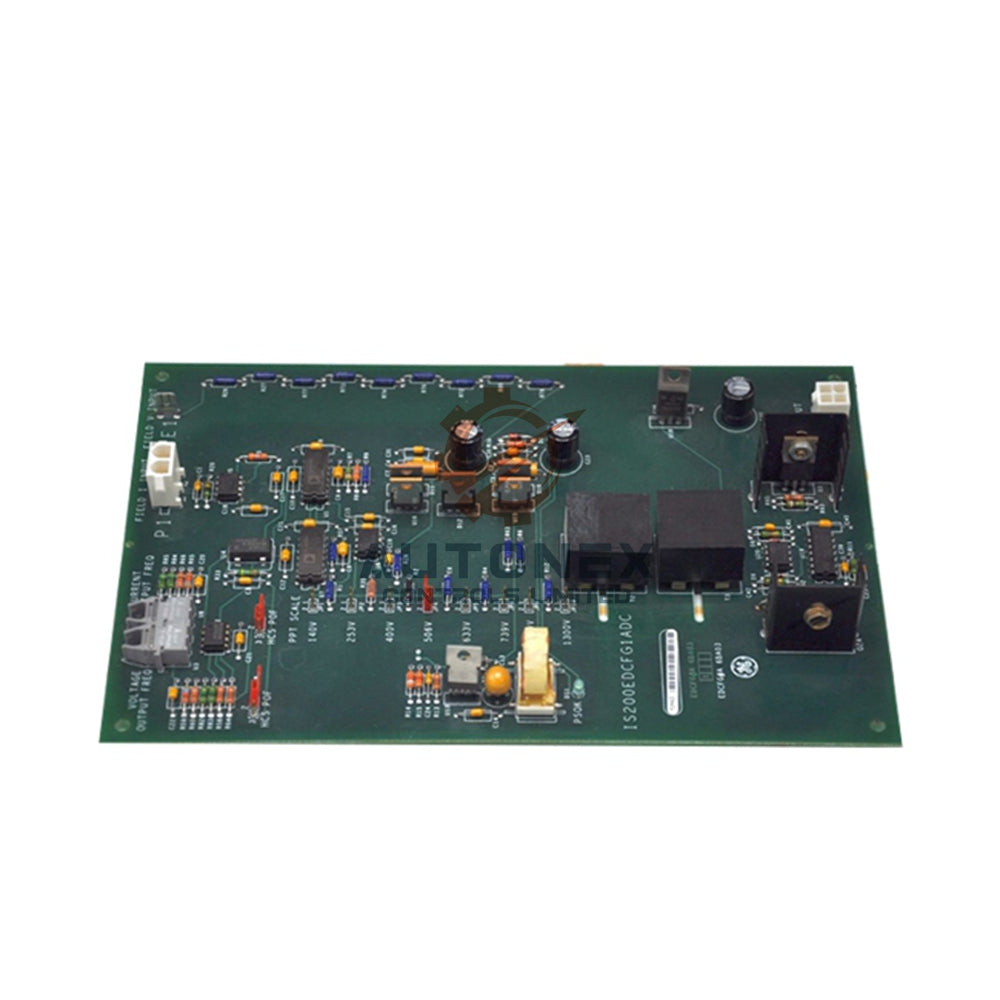

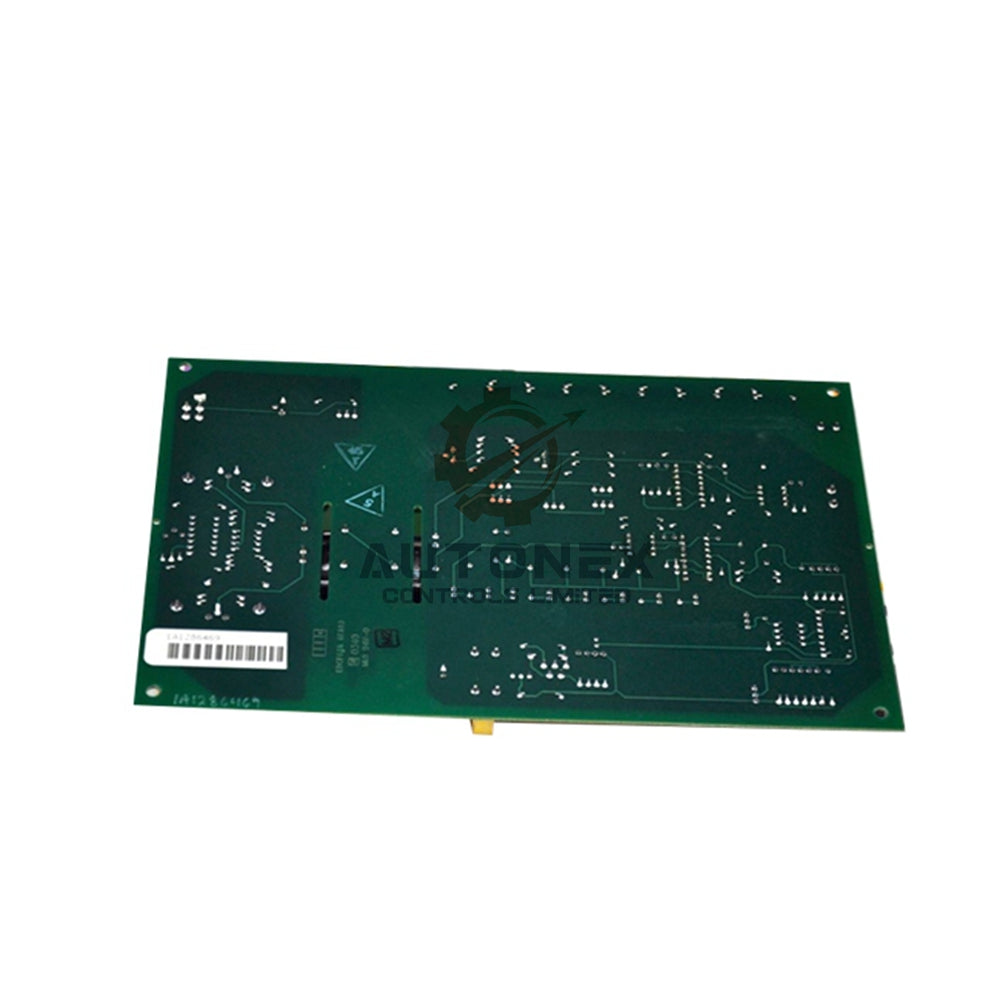

لوحة تغذية راجعة DC لمثير IS200EDCFG1A – قياس دقيق للمجال لـ EX2100

المواصفات الفنية الرئيسية

• الطراز: IS200EDCFG1A — رقم قطعة GE للوحة EDCF (الشكل A، غير متوافقة مع الإصدارات السابقة).
• مزود الطاقة الخارجي: 24 فولت تيار مستمر عبر الموصل J16.
• تنظيم على اللوحة: يولد +15 فولت تيار مستمر، -15 فولت تيار مستمر، و+5 فولت تيار مستمر من مدخل 24 فولت.
• حالة الطاقة: مؤشر LED أخضر PSOK يدل على أن مخرجات +15 فولت تيار مستمر تعمل.
• درجة حرارة التشغيل: من -30 إلى 65 درجة مئوية — مناسبة للبيئات الصناعية القاسية.
• بلد المنشأ: الولايات المتحدة — تصنيع GE Industrial Systems.
• مرجع الدليل: GEI-100464A ودليل المستخدم GEH-6632 لـ EX2100.

تغذية راجعة لجهد المجال

• يراقب الجهد عبر الطرف السالب للجسر والطرف الموجب لمقاومة التيار.
• سبعة إعدادات مقاومة مع قفزات تضبط جهد الجسر لتطبيقات مختلفة.
• مضخم تفاضلي يستقبل الجهد المضبوط ويشغل مذبذب يتحكم به الجهد.
• وصلة الإدخال: طرف تثبيت E1 لتوصيل جهد المجال.
• تنقل الإشارات إلى وحدة التحكم عبر وصلات الألياف البصرية بعد تحويل المذبذب.

تغذية راجعة لتيار المجال

• يقيس تيار المجال عبر مقاومة التيار المستمر عند جسر SCR وينتج إشارة بحد أقصى 500 مللي فولت.
• الإشارة منخفضة المستوى تدخل إلى المضخم التفاضلي عبر الموصل P1.
• نطاق خرج المضخم من -5 فولت إلى +5 فولت يشغل مذبذب يتحكم به الجهد.
• يوفر قياسًا دقيقًا للتيار لخوارزميات التحكم في الإثارة.
• عزل كامل عبر نقل الألياف البصرية إلى لوحة EISB.

الأسئلة المتكررة

• ما وظيفة IS200EDCFG1A؟ تقيس جهد المجال وتيار المجال عند جسر SCR وتنقل البيانات عبر الألياف البصرية إلى لوحة التحكم EISB.
• ما مزود الطاقة الذي تحتاجه هذه اللوحة؟ مدخل 24 فولت تيار مستمر خارجي عبر الموصل J16 مع تنظيم داخلي إلى ±15 فولت و+5 فولت.
• ما أنواع كابلات الألياف البصرية التي تعمل مع هذه اللوحة؟ ألياف بلاستيكية للمسافات حتى 10 أمتار أو ألياف سيليكا مغلفة صلبة للمسافات حتى 90 مترًا مع نصف قطر انحناء 1.5 بوصة.
• هل IS200EDCFG1A قطعة أصلية جديدة؟ نعم، نوفر وحدات أصلية جديدة مختومة ومصنعة في الولايات المتحدة.
• ما خيارات الشحن ومدة التوصيل؟ نشحن عبر FedEx أو UPS أو DHL خلال 5 أيام من الطلب مع خدمة التوصيل السريع التي تستغرق من 2 إلى 5 أيام عمل.
• هل يمكنني إرجاع اللوحة إذا لم تُستخدم؟ نعم، ندعم الإرجاع خلال 30 يومًا للمنتجات غير المفتوحة في عبوتها الأصلية.
