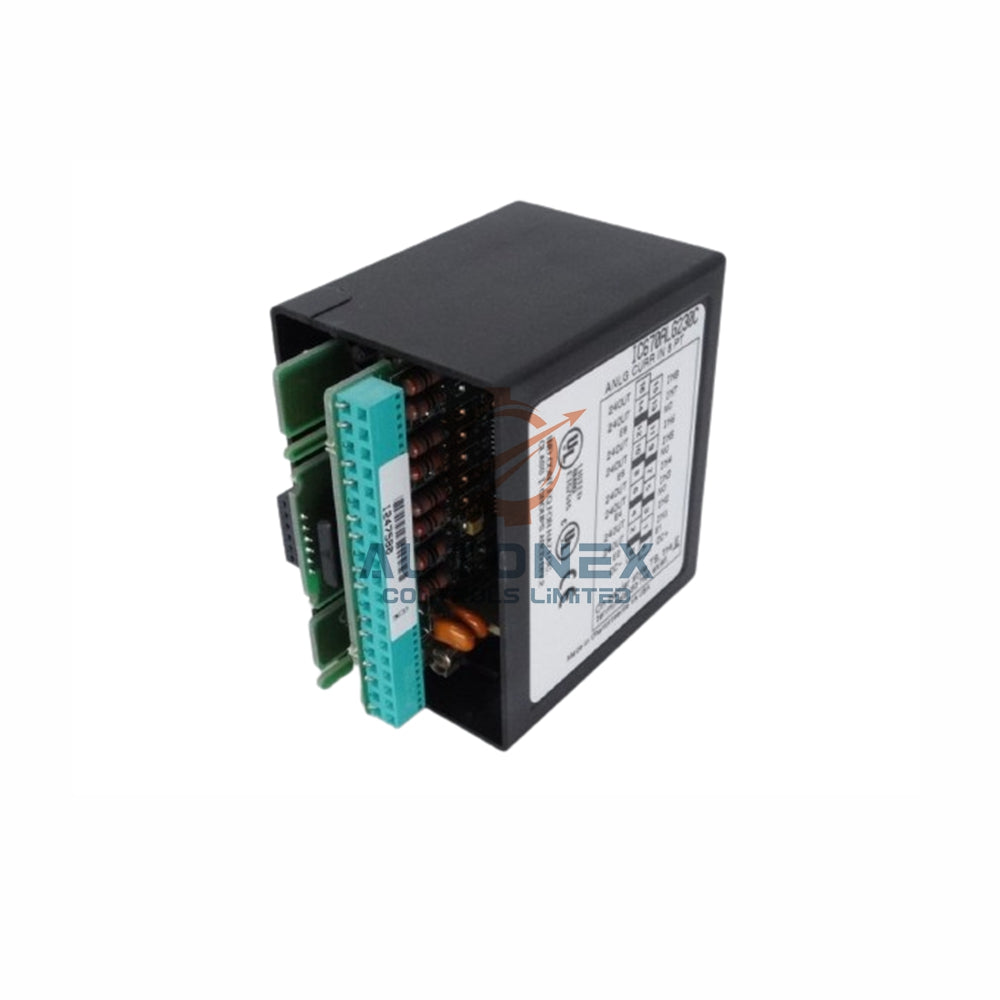

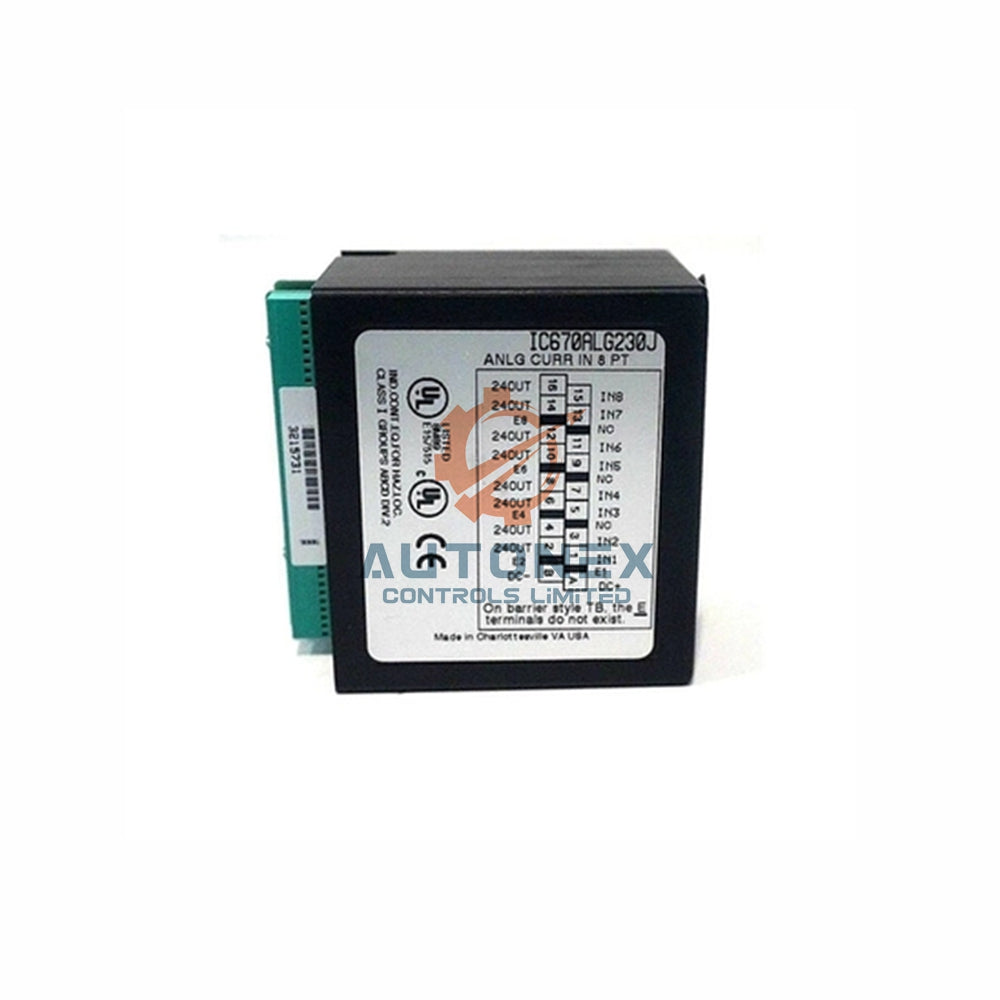

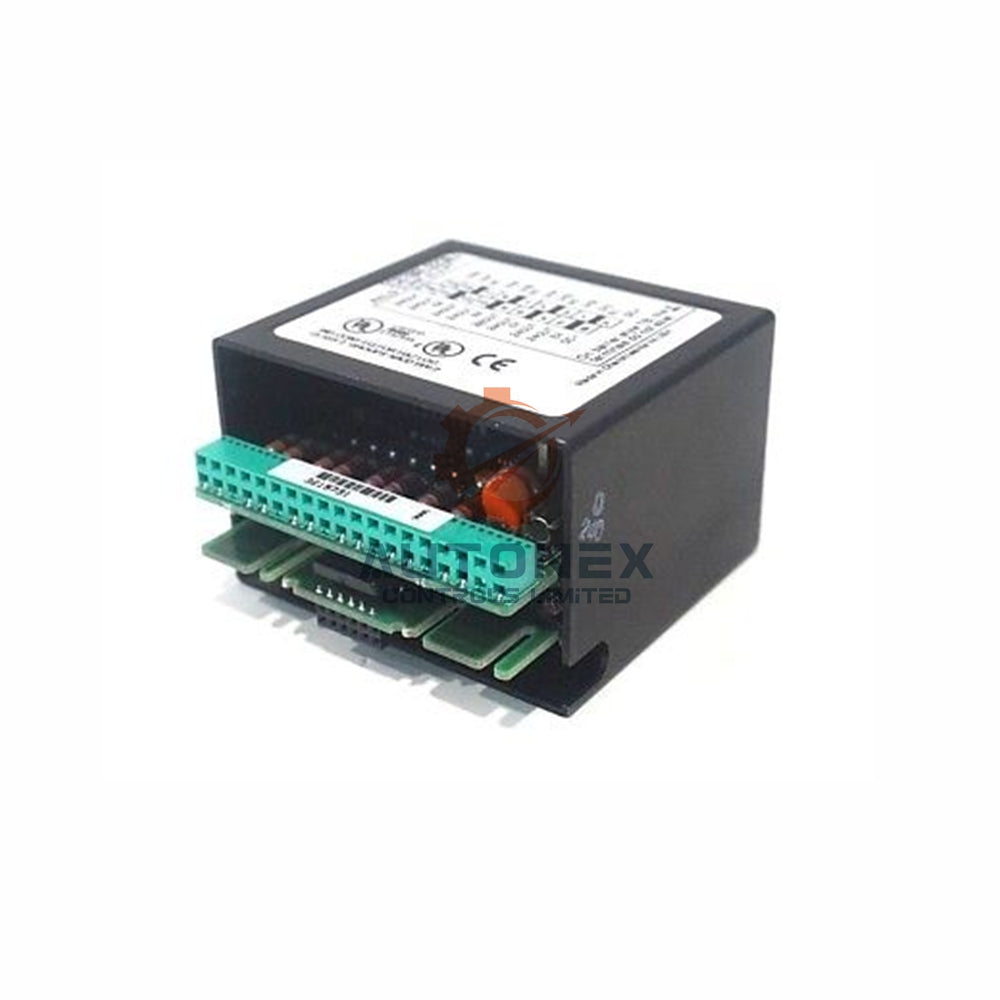

وحدة إدخال IC670ALG230 من GE Fanuc

وحدة الإدخال التناظرية GE Fanuc Field Control IC670ALG230

المواصفات الفنية الأساسية

• العلامة التجارية والشركة المصنعة: GE Fanuc.
• السلسلة والطراز: سلسلة Field Control، الطراز IC670ALG230.
• نوع المنتج: وحدة إدخال مصدر تيار/جهد تناظرية أحادية الطرف بثماني قنوات.
• إشارة الإدخال والنطاق: يقبل إشارات 0-20 مللي أمبير القياسية (قابل للتكوين 4-20 مللي أمبير).
• نطاق الإدخال: 0.1 مللي أمبير كحد أدنى إلى 20 مللي أمبير كحد أقصى.
• دقة الرقمية: 12 بت، نموذجي.
• دقة التناظرية: دقة عالية تبلغ 5.0 ميكرو أمبير.
• سرعة التحويل: سريعة جداً عند 60 ميكروثانية لكل قناة، نموذجي.
• مقاومة الإدخال: ~250 أوم (إدخال التيار)؛ 2.87 كيلو أوم (إدخال الجهد).
• عدم الخطية: دقة ممتازة ضمن ±0.025% من المدى الكامل.
• الخطأ الأقصى: ±0.05% من المدى الكامل عند 25°C.

الخصائص الكهربائية والعزل

• مزود الطاقة الخارجي: يتطلب 18-30 فولت DC، 24 فولت DC اسمي.
• التيار من BIU: يسحب حد أقصى 100 مللي أمبير من وحدة واجهة الحافلة.
• جهد التشغيل/الإيقاف: 15-30 فولت DC / 0-5 فولت DC.
• تصنيف العزل: عالي 1500 VAC لمدة دقيقة واحدة (من الأرضي إلى المنطق).
• العزل المستمر: مصنف لـ 250 VAC مستمر إلى الغلاف والأرضي.
• مرشح الإدخال: يتضمن مرشح RC من الدرجة الأولى مع انتقال ~160 هرتز.

المواصفات الفيزيائية والبيئية

• عدد القنوات: ثمانية (8) قنوات في مجموعة واحدة.
• تكوين الأسلاك: نهاية واحدة.
• الغلاف: تصميم مفتوح، غير مقاوم للماء.
• درجة حرارة التشغيل: 0°C إلى 60°C.
• الرطوبة: حتى 95% بدون تكثف.
• مؤشرات LED: تعرض مصابيح LED في اللوحة الأمامية حالة طاقة اللوحة الخلفية والميدان.

ملاحظات التثبيت والتطبيق

• يجب استخدام هذه الوحدة مع وحدة واجهة حافلة GE Fanuc متوافقة (BIU).
• التأريض الصحيح ضروري لتقليل الضوضاء وضمان استقرار إشارة المرجع.
• استخدم مصدر طاقة مشترك لأجهزة الإرسال التي تعمل بالطاقة الحلقية المتصلة بهذه الوحدة.
• توفر الوحدة ميزات تشخيصية مثل كشف الأسلاك المفتوحة والأخطاء الناتجة عن تجاوز النطاق.
• إنها مثالية للتوصيل مع أجهزة الإرسال، عدادات اللوحات، مسجلات البيانات، ومخرجات VFD.

الأسئلة المتكررة (FAQ)

• س: ما مصدر الطاقة الذي تحتاجه؟
  ج: تتطلب مصدر طاقة خارجي 18-30 فولت تيار مستمر، مع 24 فولت تيار مستمر كقيمة اسمية.
• س: ما سرعة التحويل من التناظري إلى الرقمي؟
  ج: تتميز بزمن تحويل نموذجي سريع جدًا 60 ميكروثانية لكل قناة.
• س: ما هي دقة الإدخال؟
  ج: توفر دقة رقمية 12-بت ودقة تناظرية دقيقة 5.0 µA.
• س: هل تحتوي على حماية العزل؟
  ج: نعم، توفر عزل قوي بجهد 1500 VAC للسلامة ومقاومة الضوضاء.
• س: هل الوحدة مقاومة للماء؟
  ج: لا، لديه تصميم غلاف مفتوح ويجب تركيبه في لوحة محمية.
• س: هل لديكم هذا في المخزون وكيف يتم الشحن؟
  ج: لدينا مخزون محدود من الوحدات القديمة. نقوم بالشحن عبر DHL, FedEx, أو UPS خلال 5 أيام عمل.
• س: ما هي سياسة الإرجاع الخاصة بكم؟
  ج: نحن ندعم سياسة إرجاع لمدة 30 يومًا لجميع المنتجات، وفقًا للشروط والأحكام.

للتوافر والدعم بخصوص وحدة IC670ALG230 القديمة، يرجى التواصل مع فريق المبيعات لدينا. الاتصال: البريد الإلكتروني sales@nex-auto.com أو الاتصال/واتساب +86 153 9242 9628.
