وحدة الاتصالات GE Fanuc IC693CMM311

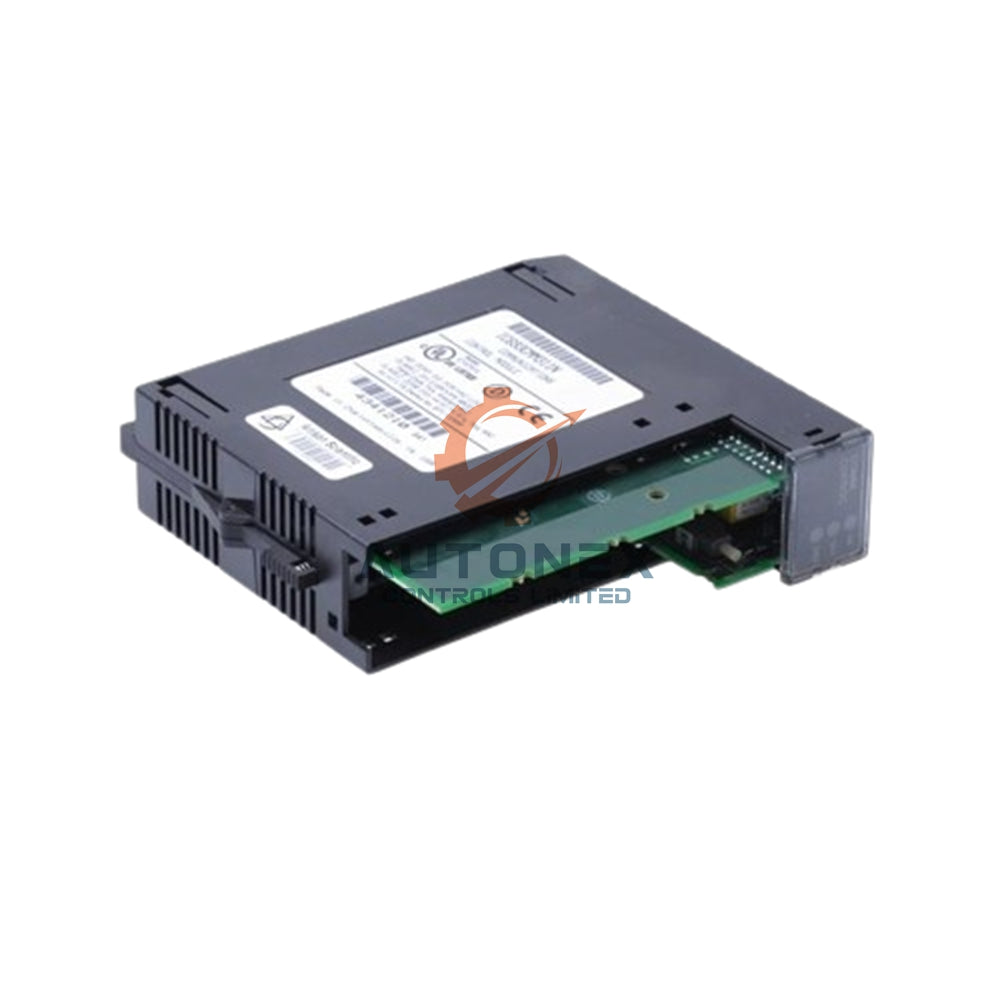

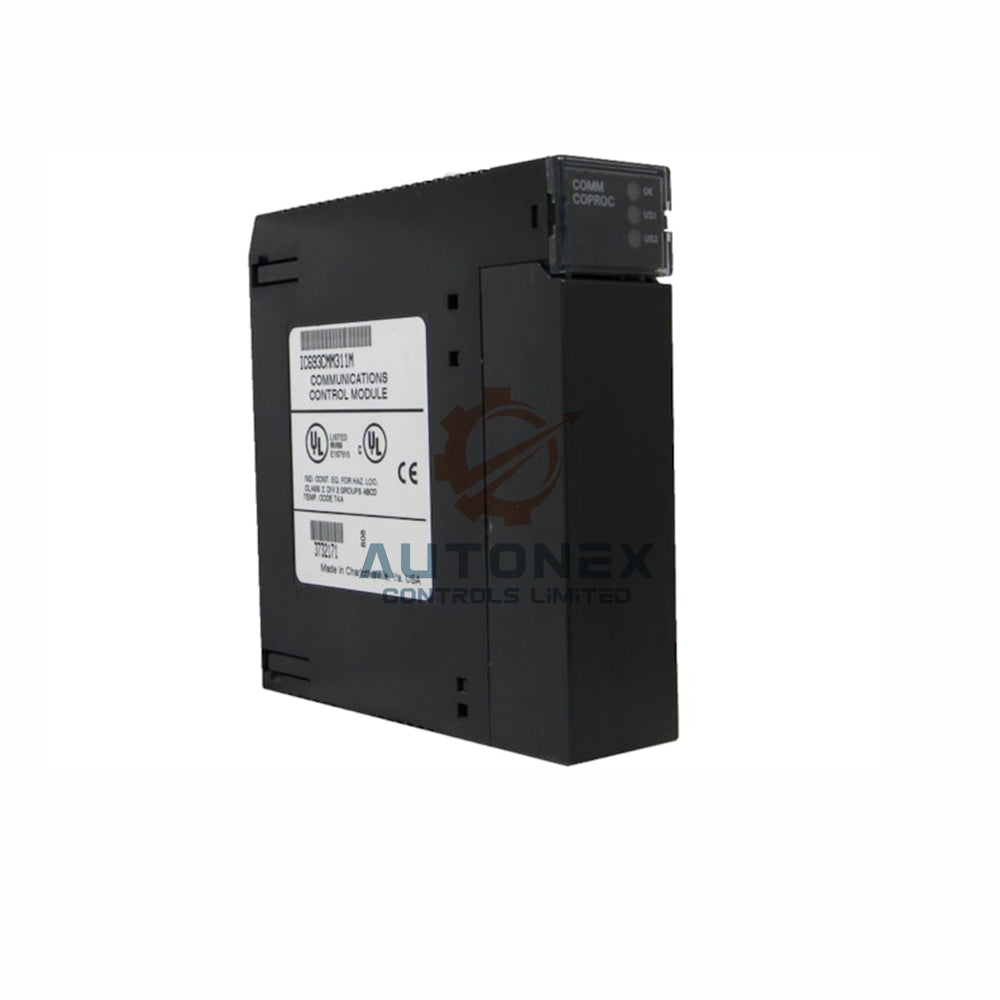

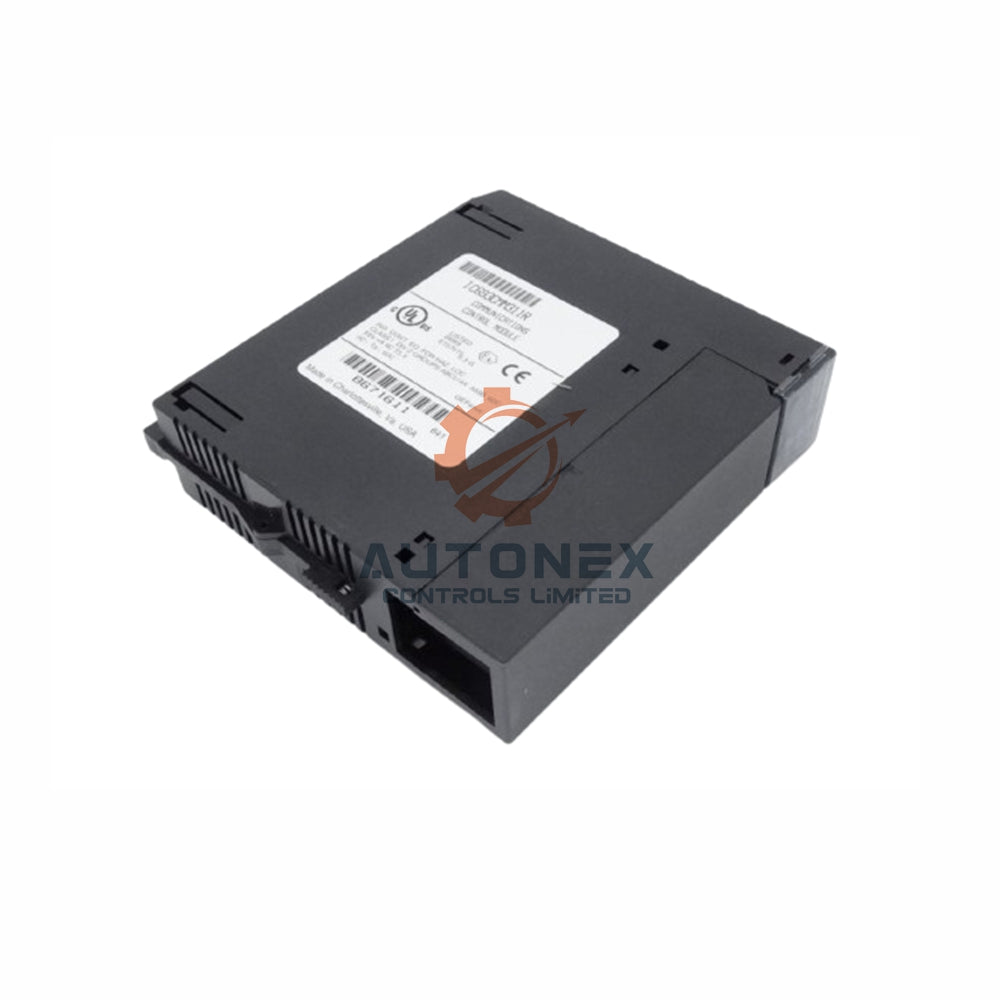

وحدة المعالج المساعد للاتصالات GE Fanuc IC693CMM311

تحديد المنتج الأساسي

• الشركة المصنعة: GE Fanuc
• سلسلة المنتج: السلسلة 90-30
• رقم الموديل: IC693CMM311
• نوع الوحدة: وحدة المعالج المساعد للاتصالات (CCM)
• الحجم الفيزيائي: تكوين فتحة واحدة

مواصفات منفذ الاتصال

• إجمالي المنافذ التسلسلية: 2 قنوات مستقلة
• تسمية المنفذ: المنفذ 1 والمنفذ 2
• معيار المنفذ 1: اتصال تسلسلي RS-232
• معايير المنفذ 2: RS-232، RS-422، أو RS-485 قابل للاختيار
• نوع الموصل: موصل أنثى 25 دبوس على شكل D
• الكابل المطلوب: كابل IC693CBL305 Wye لكلا المنفذين
• مؤشرات الحالة: مصابيح LED للوحدة OK، PORT1، PORT2

ميزات البروتوكول والأداء

• البروتوكولات المدعومة: CCM، RTU (Modbus RTU)، SNP، SNP-X
• معدلات البود: 300 إلى 19200 بود قابل للاختيار
• السرعات المحددة: 300، 600، 1200، 2400، 4800، 9600، 19200 بود
• سعة النظام: حتى 4 وحدات لكل لوحة قاعدة وحدة المعالجة المركزية
• توافق وحدة المعالجة المركزية: الموديلات 331 والإصدارات الأحدث

المواصفات الكهربائية والبيئية

• تيار اللوحة الخلفية: 400 مللي أمبير عند +5 فولت تيار مستمر
• درجة حرارة التشغيل: 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
• درجة حرارة التخزين: -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
• مصدر الطاقة: مباشرة من اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة
• تصنيف البيئة: ظروف تشغيل صناعية

التركيب والتكوين

• ركب في أي فتحة واحدة متاحة من رف السلسلة 90-30
• استخدم كابل IC693CBL305 Wye لتوصيل المنافذ
• قم بتكوين البروتوكولات ومعدلات البود عبر البرنامج
• راقب مؤشرات LED لحالة التشغيل
• حد أقصى أربع وحدات لكل نظام لوحة قاعدة وحدة المعالجة المركزية

سيناريوهات التطبيق

• الاتصال التسلسلي مع الأجهزة الطرفية
• الاتصال بشبكة Modbus RTU
• الشبكات الصناعية متعددة البروتوكولات
• ترقيات الاتصال لأنظمة قديمة
• تكامل نظام التحكم الموزع

التغليف والتوافر

• منتج أصلي من GE Fanuc في التغليف الأصلي
• يشمل الوحدة والوثائق القياسية
• متوفر من المخزون الحالي
• جاهز للتكامل الفوري في النظام

الأسئلة المتكررة

ما هو الوضع الحالي لهذه الوحدة؟

• تظهر IC693CMM311 حالة متوقفة عن التصنيع من الشركة المصنعة. نحن نوفرها من المخزون المتاح.

كم عدد المنافذ التسلسلية التي توفرها هذه الوحدة؟

• تقدم وحدة المعالج المساعد للاتصالات هذه منفذين تسلسليين مستقلين. كلا المنفذين يشتركان في موصل 25 دبوس واحد.

ما هي البروتوكولات المدعومة؟

• تدعم الوحدة بروتوكولات CCM، RTU (Modbus RTU)، SNP، و SNP-X. هذا يوفر خيارات اتصال مرنة.

ما هو الكابل الذي أحتاجه للاتصال؟

• تحتاج إلى كابل IC693CBL305 Wye للوصول إلى كلا المنفذين التسلسليين من الموصل الواحد.

كم عدد الوحدات التي يمكن لنظام واحد دعمها؟

• تدعم وحدات المعالجة المركزية من السلسلة 90-30 (موديل 331+) حتى أربع وحدات IC693CMM311 كحد أقصى لكل لوحة قاعدة وحدة المعالجة المركزية.

هل هذه الوحدة جديدة وأصيلة؟

• نحن نوفر فقط منتجات GE Fanuc الأصلية والمصنعة في المصنع. كل وحدة تأتي من مخزون موثق مع الوثائق المناسبة.

ما هي متطلبات الطاقة؟

• تستهلك الوحدة 400 مللي أمبير عند +5 فولت تيار مستمر مباشرة من اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة. تأكد من أن مزود الطاقة لديك لديه السعة الكافية.
