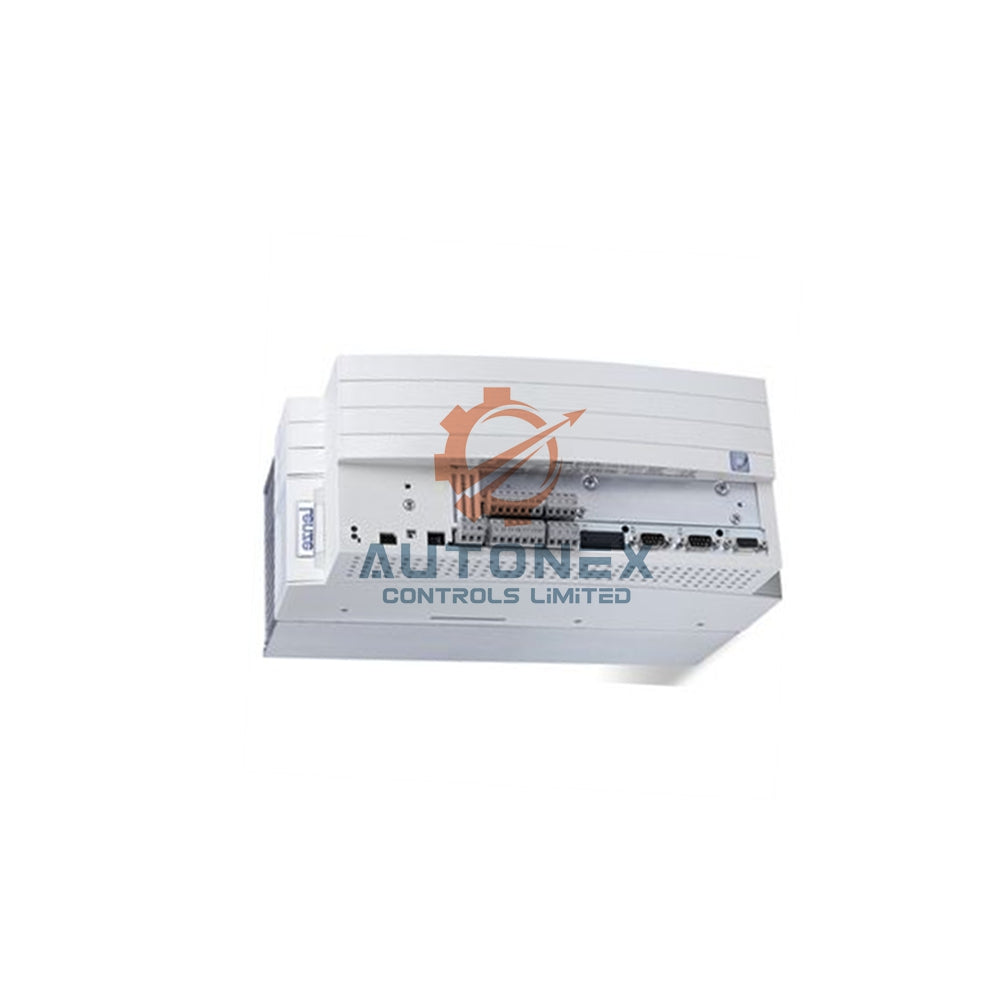

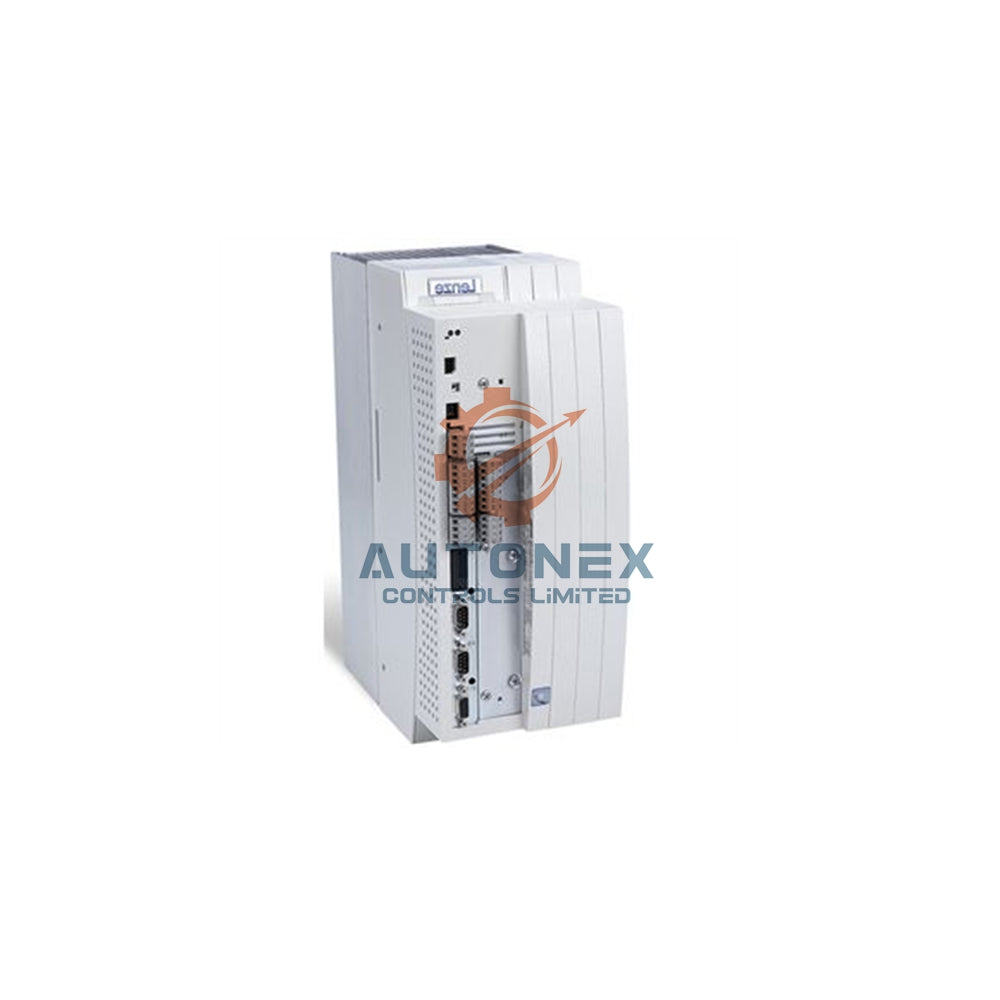

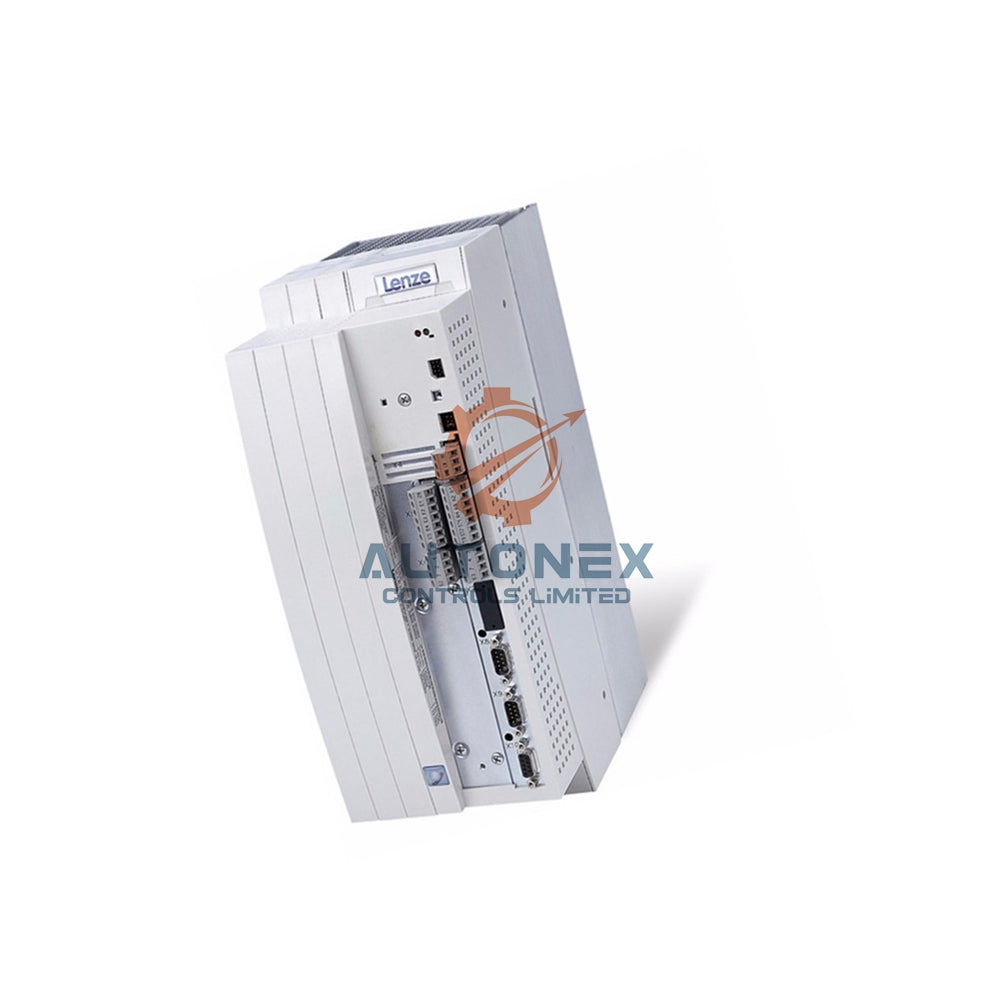

EVS9327-EP عاكس سيرفو Lenze 9300 بقدرة 15 kW

محول مؤازر EVS9327-EP من Lenze Global Drive 9300

المواصفات الفنية

• العلامة التجارية: Lenze
• الطراز: EVS9327-EP
• السلسلة: محولات مؤازرة Global Drive 9300
• قدرة المحرك الاسمية: 15.0 kW (محرك غير متزامن رباعي الأقطاب، 400 V)
• تيار الخرج الاسمي: 32.0 A اسمي عند تردد تبديل 8 kHz
• أقصى تيار خرج: 48.0 A عند تردد تبديل 8 kHz (حمل زائد بنسبة 150% × In)
• نوع التحكم: تحكم مؤازر موجّه بالمجال (SC)
• المداخل التناظرية: قناتان، ±10 V (قابل للتحويل إلى 0...20 mA)، 11 بتًا + إشارة
• المخارج التناظرية: قناتان، 9 بتات + إشارة
• المداخل الرقمية: 6 إجمالًا (تمكين وحدة تحكم واحدة + 5 قابلة للتخصيص بحرية)، بمستوى PLC وفقًا للمعيار IEC 61131-2
• المخارج الرقمية: 4، بقدرة اسمية 50 mA لكل منها
• مدخل المحلل: Sub-D ذو 9 سنون
• مدخل المشفّر: مدخل للمشفّرات المتعددة، للمشفّرات التزايدية TTL/SinCos والمشفّرات المطلقة Hiperface
• مدخل/مخرج التردد الرقمي: ثنائي المسار لكل منهما، Sub-D ذو 9 سنون
• جهد التغذية: تيار متردد 3/PE بقيمة اسمية 320...528 V، وتردد 45...65 Hz؛ أو تغذية بديلة بالتيار المستمر 460...740 V
• فقد القدرة عند 400 V: 430 W
• درجة حرارة التشغيل: 0...+50 °C محيطة
• خفض تيار الخرج: 2.5%/°C فوق +40 °C
• درجة حرارة التخزين: -25...+55 °C
• الرطوبة النسبية: متوسط 85% RH، دون تكاثف (الفئة المناخية 3K3 وفقًا للمعيار EN 50178)
• درجة الحماية: IP20
• الأبعاد (الارتفاع×W×العمق): 350×250×250 mm
• الوزن: 12.5 kg

الاتصالات والتوسعة

• ناقل نظام CAN مدمج (X4) مع بروتوكول CANopen متكامل
• واجهة أتمتة AIF (X1) للوحة مفاتيح أو وحدة اتصال قابلة للتركيب
• تدعم فتحة AIF وحدات PROFIBUS DP (EMF2133IB) وDeviceNet (EMF2179IB) وINTERBUS (EMF2113IB) وLECOM A/B (EMF2102IB)
• يستوعب مدخل المشفّرات المتعددة المشفّرات التزايدية TTL/SinCos والمشفّرات المطلقة Hiperface
• يستخدم مدخل المحلل موصّل Sub-D قياسيًا ذا 9 سنون
• يستخدم مدخل ومخرج التردد الرقميان ثنائيّا المسار موصّلات Sub-D ذات 9 سنون

دليل التركيب

• ركّب الوحدة عموديًا داخل خزانة باستخدام التصميم المدمج/النافذ
• حافظ على درجة الحرارة المحيطة بين 0 °C و+50 °C أثناء التشغيل
• طبّق خفضًا لتيار الخرج بنسبة 2.5%/°C عند تجاوز درجة الحرارة +40 °C
• وصّل مصدر طاقة تيار متردد 3/PE بجهد 320...528 V وتردد 45...65 Hz، أو استخدم تيارًا مستمرًا بجهد 460...740 V
• وصّل كابلات المحلل والمشفّر بمنافذ Sub-D ذات 9 سنون
• خصّص المداخل الرقمية الخمسة المتاحة عبر واجهة بمستوى PLC وفقًا للمعيار IEC 61131-2
• استخدم فتحة AIF لإضافة وحدات PROFIBUS DP أو DeviceNet أو INTERBUS أو LECOM
• حافظ على حماية IP20 بإبقاء الخزانة مغلقة ونظيفة
• تحقق من توصيلات CANopen على ناقل النظام X4 قبل تشغيل الجهاز

المتانة البيئية

• يناسب نطاق التشغيل من 0...+50 °C معظم الخزائن الصناعية
• يتحمل التخزين درجات حرارة تتراوح بين -25...+55 °C أثناء النقل والتوقف
• تسمح الفئة المناخية 3K3 وفق EN 50178 بمتوسط رطوبة نسبية يبلغ 85% دون تكاثف
• يحمي تصنيف IP20 الأصابع من الأجزاء المكهربة
• يتولى التحكم بالسيرفو الموجّه ميدانيًا (SC) تشغيل محركات السيرفو المتزامنة وغير المتزامنة
• تتوافق مستويات المدخلات الرقمية مع مستويات وحدات التحكم المنطقية القابلة للبرمجة وفق IEC 61131-2 للكشف الموثوق عن الإشارات
• تقاوم المدخلات التناظرية ذات 11 بت بالإضافة إلى بت الإشارة الضوضاء في بيئات المصانع المعتادة

محتويات العبوة

• 1 × وحدة تحكم بموضع السيرفو Lenze EVS9327-EP
• 1 × موصل محلل إشارة Sub-D ذو 9 سنون
• 1 × موصل مشفر Sub-D ذو 9 سنون
• 1 × موصل تردد رقمي Sub-D ذو 9 سنون
• 1 × مجموعة غطاء الأطراف
• 1 × نشرة التركيب
• الشحن عبر FedEx أو UPS أو DHL

الأسئلة الشائعة

• س: ما العلامة التجارية وطراز هذا المنتج؟
  ج: هذا هو EVS9327-EP من Lenze، وينتمي إلى سلسلة عاكسات السيرفو Global Drive 9300.
• س: ما القدرة الاسمية للمحرك؟
  ج: توفر الوحدة قدرة 15.0 kW لمحرك غير متزامن ذي 4 أقطاب عند 400 V.
• س: ما تيار الخرج الذي يوفره؟
  ج: يوفر تيارًا اسميًا قدره 32.0 A وحدًا أقصى قدره 48.0 A عند تردد تبديل 8 kHz.
• س: ما نطاق درجة حرارة التشغيل؟
  ج: يتراوح نطاق درجة الحرارة المحيطة بين 0...+50 °C، مع خفض القدرة بنسبة 2.5%/°C عند تجاوز +40 °C.
• س: ما أنواع المشفرات التي يقبلها؟
  ج: يقبل مشفرات تزايدية TTL/SinCos ومشفرات مطلقة Hiperface.
• س: كيف يتواصل؟
  ج: يحتوي على ناقل نظام CANopen مدمج وفتحة AIF لوحدات ناقل المجال.
• س: ما تصنيف الحماية؟
  ج: يتمتع الهيكل بتصنيف حماية IP20.
• س: هل المنتج متوفر؟
  ج: نعم، لدينا مخزون أصلي جديد تمامًا وجاهز للشحن.
• س: ما سرعة الشحن لديكم؟
  ج: نشحن خلال 5 أيام باستخدام DHL أو FedEx أو UPS.
• س: ما سياسة الإرجاع؟
  ج: ندعم الإرجاع خلال 30 يومًا.

حالة دورة الحياة

• تدرج Lenze هذا الطراز ضمن صفحة «المنتجات السابقة» الرسمية
• تحل أجيال المحركات الأحدث محل هذه السلسلة
• تؤكد Lenze مسارًا للانتقال إلى عائلة محركات i950
• يُحاكي i950 سلوك محرك السيرفو 9300 عبر مفتاح التوافق
• لا يتوفر حاليًا بديل مباشر يحمل رمز الطلب نفسه
• تُبقي الشركة المصنّعة الوثائق القديمة متاحة للرجوع إليها
