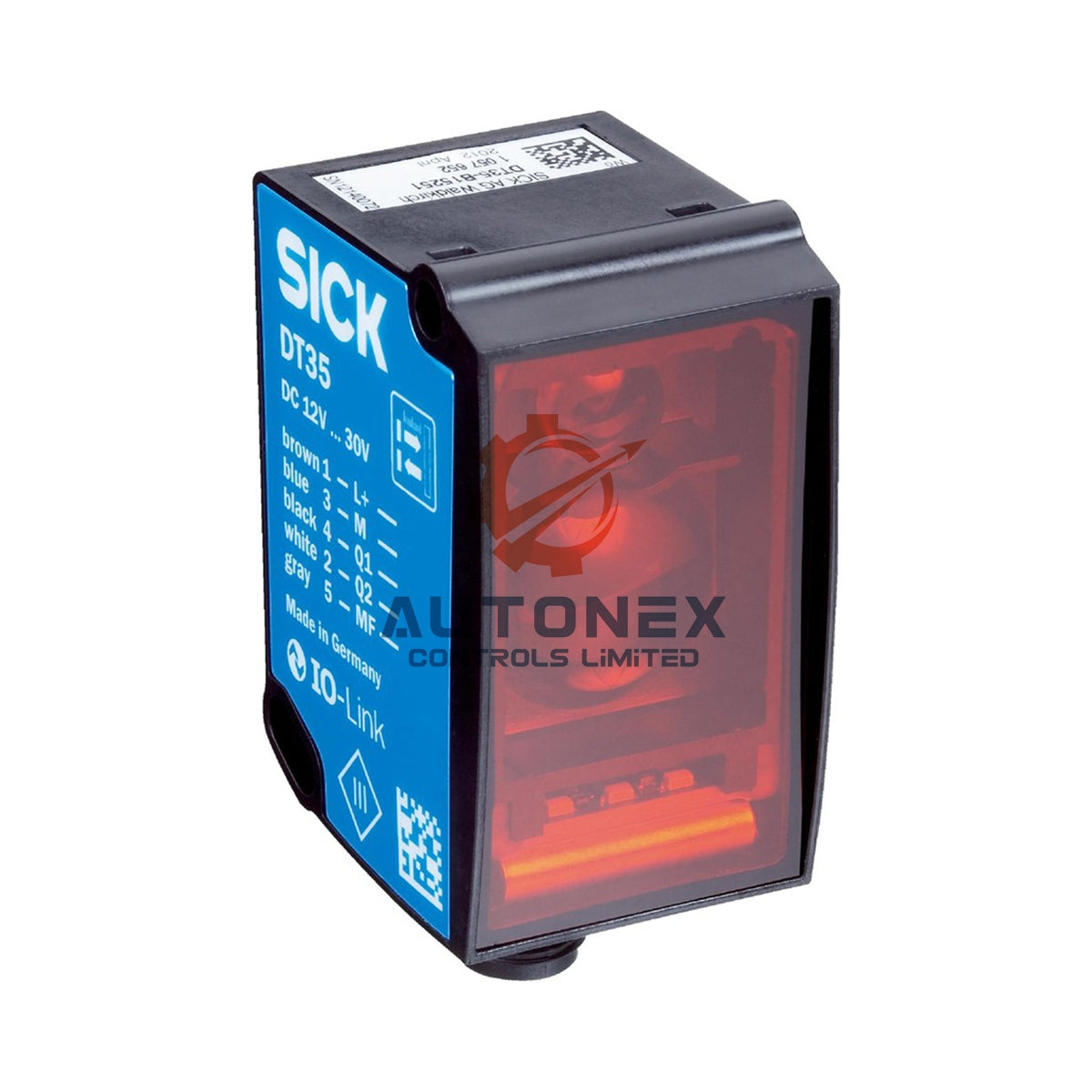

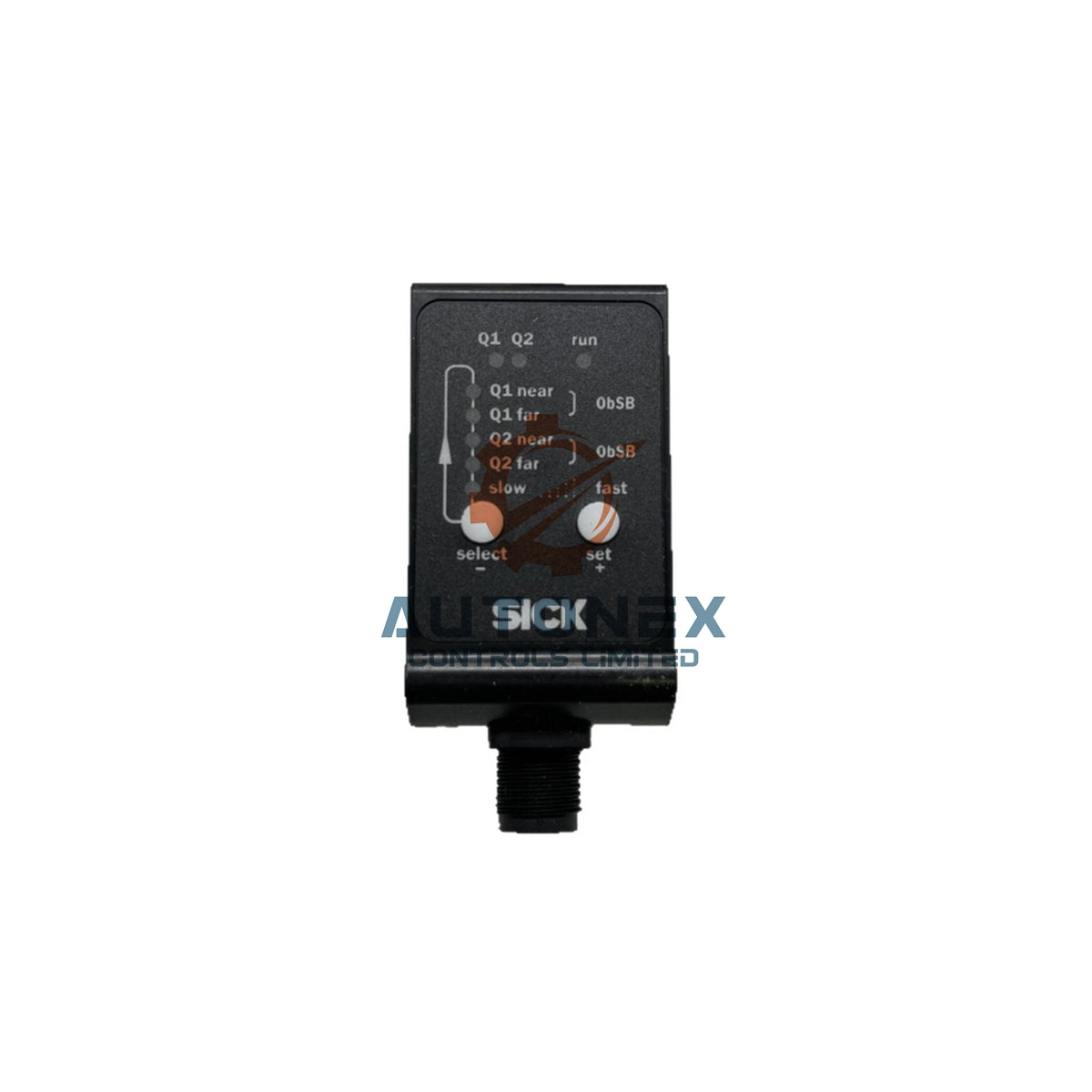

مستشعر مسافة الأمان SICK Dx35 DT35S-B15551

DT35S-B15551 مستشعر مسافة الأمان Dx35 من SICK – SIL 2، PL d

المواصفات الفنية

• العلامة التجارية: SICK
• الطراز: DT35S-B15551
• السلسلة: مستشعر مسافة السلامة Dx35 DT35-S
• مبدأ القياس: HDDM™ (قياس المسافة عالي الدقة) بتقنية زمن انتقال الضوء
• نطاق القياس: من 50 mm إلى 12,000 mm عند انعكاسية 90%؛ من 50 mm إلى 5,300 mm عند انعكاسية 18%؛ من 50 mm إلى 3,100 mm عند انعكاسية 6%
• مصدر الضوء: ديود ليزر أحمر مرئي، بطول موجي 658 nm، من الفئة 1 وآمن للعين وفقًا للمعيار IEC 60825-1:2014
• فئة الليزر: الفئة 1 (IEC 60825-1:2014، آمن للعين)
• زمن الاستجابة: فائق السرعة 4.5 ms / سريع 12.5 ms / متوسط 24.5 ms / بطيء 48.5 ms / بطيء جدًا 192.5 ms
• قابلية التكرار: ≥ 0.5 mm إلى 5 mm، حسب إعداد السرعة والانعكاسية
• دقة القياس: ± 10 mm عادةً
• مستوى سلامة الوظائف: SIL 2 (IEC 61508)؛ PL d / الفئة 3 (EN ISO 13849-1)
• مخارج السلامة: مخرجا تبديل آمنان من نوع OSSD
• واجهة التشخيص: IO-Link V1.1
• جهد الإمداد: DC من 19.2 V إلى 28.8 V (مصدر طاقة آمن SELV/PELV)
• استهلاك الطاقة: ≤ 1.7 W عند +20 °C، دون حمل، وإعداد السرعة بطيء
• التوصيل الكهربائي: موصل ذكر M12، ذو 5 سنون
• درجة الحرارة المحيطة: التشغيل من -30 °C إلى +55 °C؛ التخزين من -40 °C إلى +75 °C
• تصنيف حماية الهيكل: IP65 (EN 60529)
• الأبعاد: 32 mm x 58.6 mm x 42.7 mm (W x الارتفاع x العمق)
• مادة الهيكل: بلاستيك (ABS/PC) مع نافذة بصرية من زجاج الأكريليك (PMMA)
• وزن الجهاز: نحو 65 g

الميزات الرئيسية والخصائص الوظيفية

• مستشعر مسافة آمن معتمد بتصنيفي SIL 2 وPL d / الفئة 3
• مراقبة آمنة للمسافة للمركبات الموجّهة آليًا والآلات المتنقلة ومناطق الآلات الخطرة
• مخرجا تبديل آمنان من نوع OSSD للدمج المباشر في دوائر السلامة
• نقل مستمر للتشخيصات والمسافة عبر IO-Link V1.1
• تُسهّل بقعة الليزر الحمراء المرئية عملية المحاذاة والتشغيل الأولي

دليل التركيب

• ثبّت المستشعر على حامل ثابت داخل منطقة الماكينة المحمية
• استخدم مصدر طاقة SELV أو PELV لتلبية متطلبات تغذية السلامة
• حافظ على نظافة النافذة البصرية PMMA لضمان دقة القياس
• التزم بمسافة دنيا قدرها 50 mm لتجنب القراءات في المنطقة العمياء
• وصّل الموصل الذكر M12 ذي الأطراف الخمسة، وافحص توصيلات OSSD بعناية
• وصّل مخرجي OSSD بوحدة التحكم بالسلامة مع إعداد المراقبة الصحيح
• تحقق من وظيفة السلامة باستخدام هدف اختبار قبل بدء التشغيل
• استخدم كابلًا محميًا في المناطق ذات التشويش الكهربائي للحفاظ على جودة الإشارة

قائمة العبوة

• مستشعر مسافة الأمان SICK DT35S-B15551، رقم القطعة 1122103، عدد 1x
• 1x دليل بدء سريع وتعليمات التركيب
• 1x عبوة واقية للشحن الآمن

الأسئلة الشائعة

• س: ما تصنيف السلامة لهذا المستشعر؟
  ج: يتوافق مع SIL 2 وفقًا للمعيار IEC 61508، ومع PL d / الفئة 3 وفقًا للمعيار EN ISO 13849-1.
• س: ما أقصى مدى للقياس؟
  ج: يصل مدى المستشعر إلى 12,000 mm على أهداف ذات انعكاسية 90%، و3,100 mm على أهداف ذات انعكاسية 6%.
• س: ما مدى دقة القياس؟
  ج: تبلغ دقة القياس النموذجية ± 10 mm على امتداد نطاق التشغيل.
• س: ما المخارج التي يوفرها؟
  ج: يوفر مخرجَي تبديل آمنين OSSD، بالإضافة إلى واجهة تشخيص IO-Link V1.1.
• س: ما جهد التغذية الذي يحتاج إليه؟
  ج: يحتاج إلى جهد DC من 19.2 V إلى 28.8 V من مصدر طاقة آمن من نوع SELV أو PELV.
• س: ما سرعة استجابة المستشعر؟
  ج: يبدأ زمن الاستجابة من 4.5 ms في الوضع السريع جدًا، ويصل إلى 192.5 ms في الوضع البطيء جدًا.
• س: هل الليزر آمن للعين؟
  ج: نعم، يتوافق الليزر الأحمر المرئي بطول موجي 658 nm مع متطلبات الفئة 1 وفقًا للمعيار IEC 60825-1:2014.
• س: ما تصنيف حماية الغلاف؟
  ج: يتمتع الغلاف بتصنيف IP65 وفقًا للمعيار EN 60529، ما يجعله مناسبًا للظروف المتربة والرطبة.
• س: ما نوع الموصل الذي يستخدمه؟
  ج: يستخدم موصلًا ذكرًا M12 بخمسة أطراف للتوصيل الكهربائي.
• س: ما نطاق درجة حرارة التشغيل؟
  ج: يعمل الجهاز في درجات حرارة من -30 °C إلى +55 °C، ويتحمل التخزين من -40 °C إلى +75 °C.
• س: هل المنتج متوفر في المخزون؟
  ج: نعم، لدينا مخزون أصلي جديد تمامًا ونشحن خلال 5 أيام.
• س: ما وسائل الشحن التي تستخدمونها؟
  ج: نشحن عبر شركات نقل شائعة مثل FedEx وUPS وDHL.
• س: ما سياسة الإرجاع لديكم؟
  ج: ندعم الإرجاع خلال 30 يومًا من التسليم.
