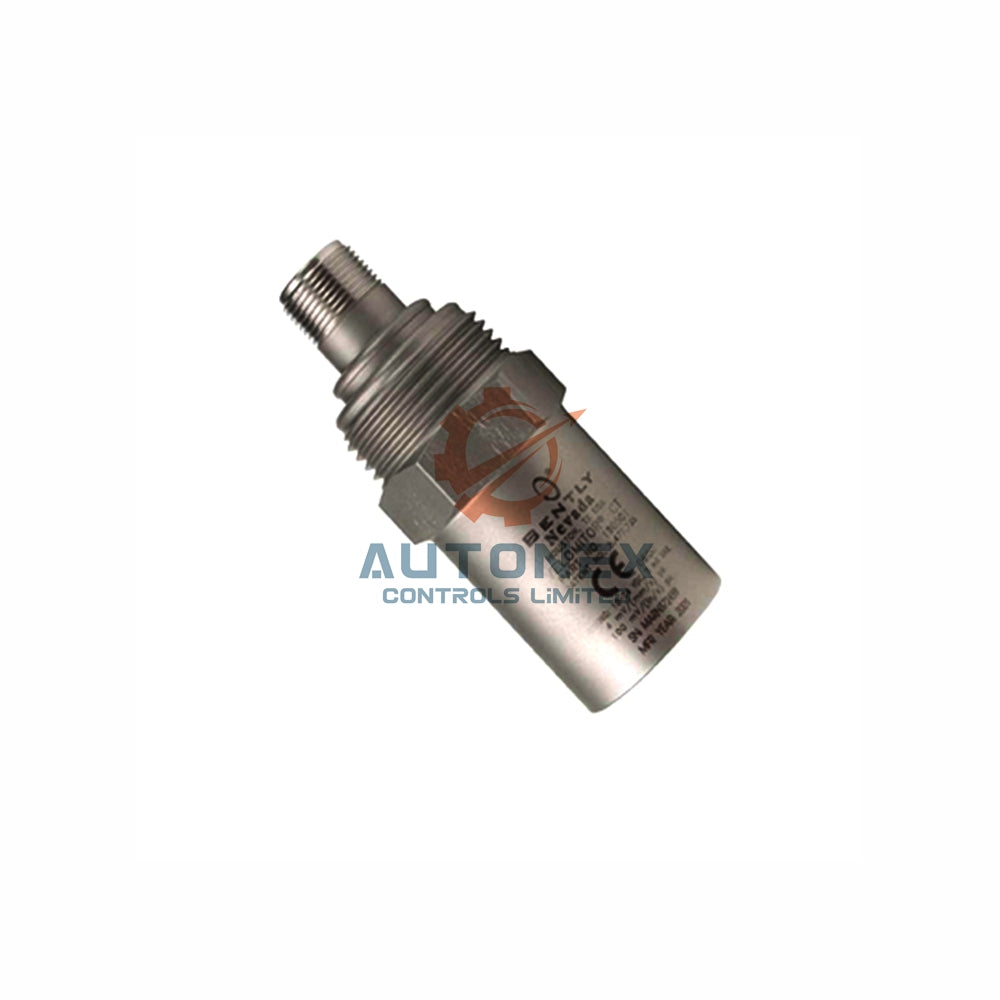

بينتلي نيفادا 190501-02-00-00 فيلوميتور CT محول سرعة

نظرة عامة على Bently Nevada 190501 Velomitor CT Velocity Transducer

المواصفات الفنية الرئيسية

• الشركة المصنعة: Bently Nevada
• الطراز: 190501-02-00-00
• نوع المنتج: جهاز استشعار السرعة Velomitor CT
• الحساسية: 3.94 mV/mm/s ±5% إخراج ثابت
• استجابة التردد: 3.0 هرتز إلى 900 هرتز ±1.0 ديسيبل النطاق
• معدات التثبيت: محول Stud 3/8-in-24 إلى 1/2-in-20
• نوع الاتصال: MIL-C-5015 واجهة الاتصال
• موافقات الوكالات: 00 - لا توجد شهادات متضمنة
• درجة حرارة التشغيل: -40°C إلى +85°C النطاق الكامل
• الوزن: 0.297 كجم تصميم خفيف الوزن

مواصفات التثبيت والميكانيكية

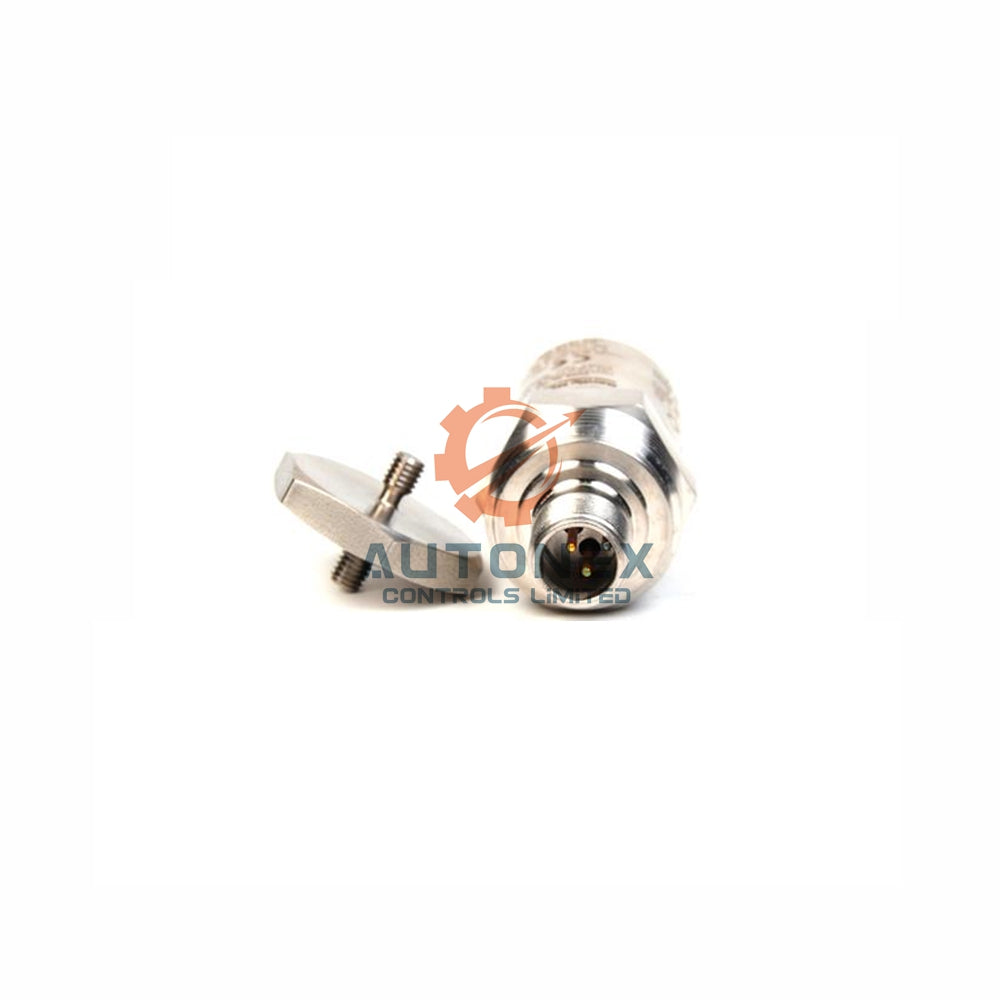

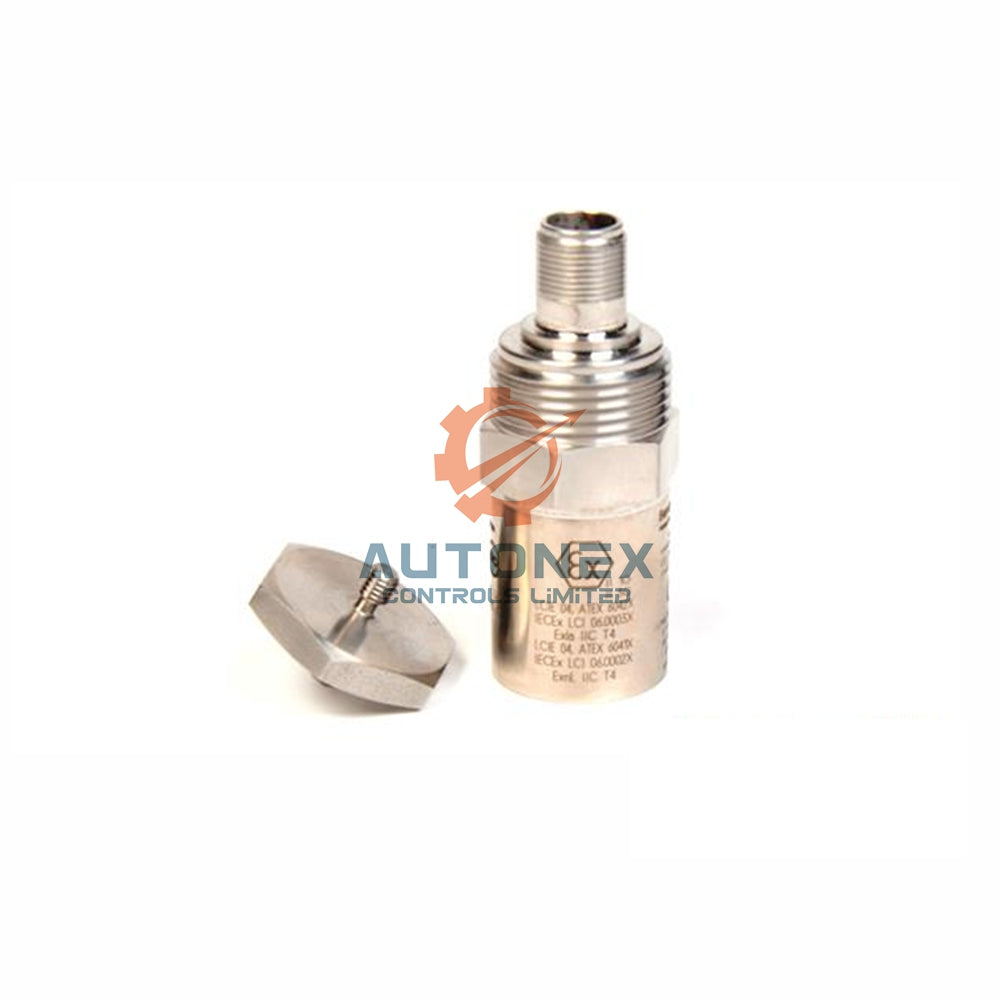

• نوع التركيب: محول مسمار 3/8-24 إلى 1/2-20
• عزم التركيب: إعداد مطلوب 4.5 نيوتن·متر ±0.6 نيوتن·متر
• سطح التركيب: 33 مم قطر الحد الأدنى للمساحة
• اتجاه التركيب: يعمل في أي زاوية أو وضع
• مادة الغلاف: 316L فولاذ مقاوم للصدأ البناء
• الارتفاع: ملف 82 مم مدمج للمساحات الضيقة

خصائص الأداء الكهربائي

• جهد انحياز الخرج: إشارة مرجعية 10.1 فولت تيار مستمر ±1.0 فولت تيار مستمر
• مقاومة الخرج الديناميكية: <400 أوم نموذجي مقاومة منخفضة
• خطية السعة: يحافظ على ±2% حتى 63.5 مم/ثانية pk
• الحساسية العرضية: أقل من 5% من الاستجابة المحورية
• الرنين المركب: تردد 9 كيلو هرتز كحد أدنى
• الطول الأقصى للكابل: يدعم كابلات بطول 305 متر

التحمل البيئي

• تشغيل درجة الحرارة: نطاق التشغيل -40°C إلى +85°C
• درجة حرارة التخزين: -40°C إلى +100°C القدرة
• مقاومة الصدمات: يتحمل مستويات 5000 g pk صدمة
• تحمل الرطوبة: يتحمل 100% تكثيف الرطوبة
• مناعة مغناطيسية: <0.0068 مم/ثانية/غاوس القابلية
• حساسية الإجهاد الأساسية: 0.43 مم/ثانية/ميكرواجهاد التقييم

خيارات الشهادات المتاحة

• النموذج القياسي: لا توجد موافقات من الوكالات متضمنة
• السلامة الذاتية الاختيارية: متوفرة كـ Ex ia IIC T4
• خيارات المناطق الخطرة: معتمدة لـ الفئة I، II، III
• معايير التثبيت: اتبع الرسم 167536 للسلامة
• تصنيفات درجة الحرارة: شهادة T4 لـ المناطق الخطرة
• العزل الكهربائي: الإلكترونيات الداخلية معزولة عن الغلاف

الأسئلة المتكررة (FAQ)

• س: ما هي أحجام المسامير التي يدعمها هذا الطراز؟
  ج: يتضمن 190501-02-00-00 محول مسمار من 3/8-24 إلى 1/2-20 لخيارات تثبيت مرنة.
• س: هل يشمل هذا الطراز شهادات المناطق الخطرة؟
  ج: هذا النوع المحدد لا يحتوي على موافقات من الوكالات (خيار 00) لكن النسخ المعتمدة متوفرة.
• س: ما هو تباين حساسية درجة الحرارة؟
  ج: عادةً ما تتغير الحساسية من -8% إلى +5% عبر نطاق درجة الحرارة التشغيلية.
• س: هل يمكنني استخدام كابلات طويلة مع هذا المحول؟
  ج: نعم، يدعم حتى 305 أمتار من الكابل المحدد دون تدهور الإشارة.
• س: ما هي مواصفة ضوضاء النطاق العريض؟
  ج: يحافظ المستشعر على ضوضاء عريضة النطاق بقيمة 0.229 مم/ثانية لقياسات دقيقة.
• س: ما هو عزم التثبيت الذي يجب أن أطبقه؟
  ج: استخدم عزم دوران 4.5 نيوتن·م ±0.6 نيوتن·م للتركيب والأداء الصحيح.

للحصول على المواصفات الفنية الكاملة وإرشادات التثبيت، قم بتنزيل ورقة بيانات المنتج التفصيلية.
الوصول إلى الوثائق الكاملة للمنتج هنا: 190501-Datasheet.pdf

للدعم الفني وخيارات الشهادات، تواصل مع فريق المبيعات التقنية لدينا.
