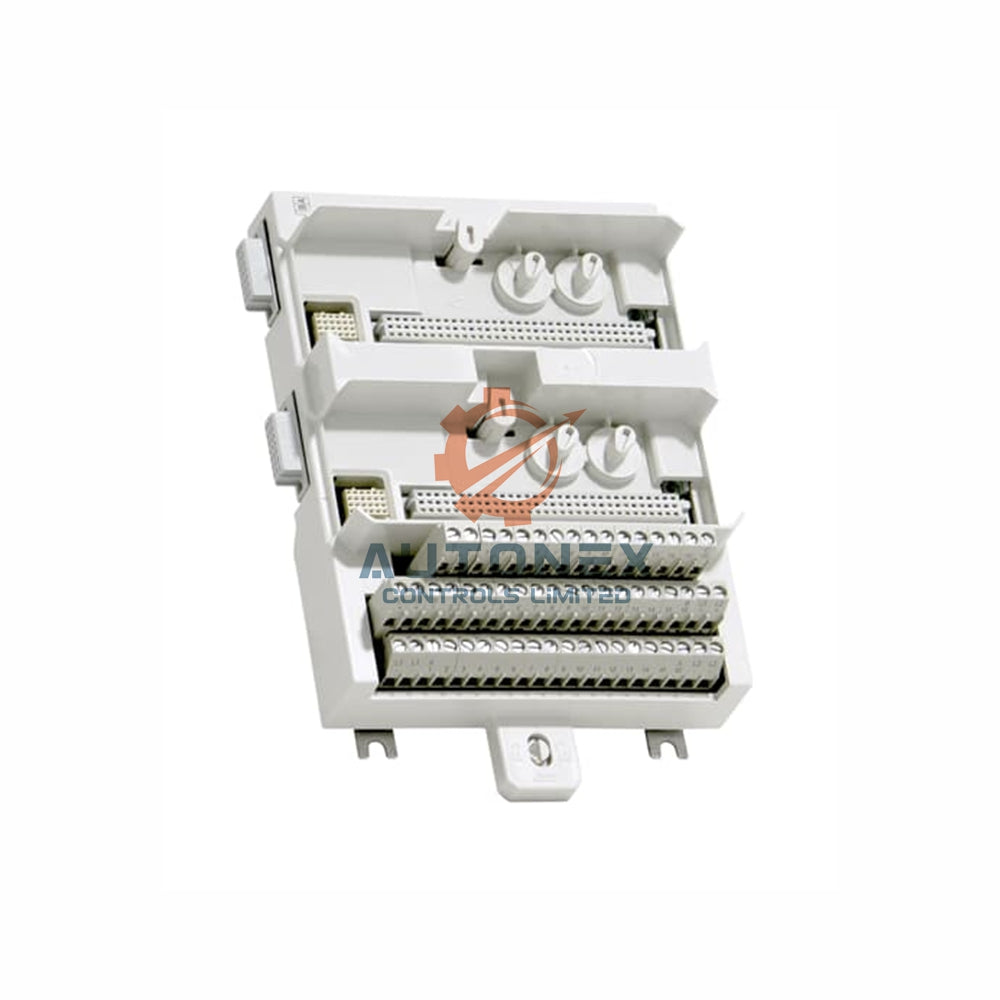

مجموعة وحدة طرفية ABB TU805K01 | عبوة من 10 لأنظمة الإدخال/الإخراج S800

مجموعة وحدة المحطة ABB TU805K01: حل توصيل كامل لأنظمة S800

• احصل على 10 وحدات محطة جاهزة للاستخدام في مجموعة واحدة مريحة
• بسّط توزيع طاقة العمليات الخاصة بك بتصميم التوصيل والتشغيل
• تمكين تكوينات الاتصال ذات السلكين والثلاثة أسلاك
• وفر مساحة لوحة قيمة مع التثبيت المباشر للوحدة
• ضمان توزيع إشارة موثوق عبر جميع القنوات الـ 16

مواصفات المنتج والبيانات الفنية

• رقم المنتج: 3BSE035990R1 | الموديل: TU805K01
• محتويات المجموعة: 10 قطع من وحدات المحطة TU805
• تصنيف الجهد: 50 فولت كحد أقصى للجهد التشغيلي
• سعة التيار: 1 أمبير كحد أقصى لكل قناة إدخال/إخراج
• الوحدات المتوافقة: وحدات DI801 و DO801 من S800 للإدخال/الإخراج
• أحجام الأسلاك: 0.2-1.5 مم² نحاس صلب أو مجدول
• نطاق AWG: 24-16 قياس لخيارات التوصيل المرنة
• قوة العزل: تصنيف اختبار العزل 500 فولت تيار متردد
• الأبعاد: 86.1 مم عرض × 40.5 مم عمق × 40.5 مم ارتفاع لكل وحدة
• وزن الوحدة: 0.3 كجم لكل وحدة لسهولة المناولة

ميزات التثبيت والاتصال

• التثبيت: التثبيت المباشر على وحدات الإدخال/الإخراج
• متطلبات المساحة: لا حاجة لمساحة إضافية على اللوحة
• أنواع المحطات: مشبك برغي للاتصالات الآمنة
• طاقة العمليات: 2×2 محطات توزيع الطاقة الرئيسية
• توزيع القنوات: 2×16 محطات طاقة العمليات
• خيارات التوصيل: دعم لأنظمة السلكين والثلاثة أسلاك
• تصنيف الحماية: IP20 للحماية البيئية الأساسية

التصنيفات البيئية والشهادات

• درجة حرارة التشغيل: من 0°م إلى +55°م النطاق القياسي
• ظروف التخزين: من -40°م إلى +70°م بدون تلف
• نطاق الرطوبة: 5% إلى 95% تشغيل بدون تكاثف
• معايير السلامة: متوافق مع EN 61010-1 و UL 61010-1
• شهادة بحرية: معتمد من DNV-GL للاستخدام على السفن
• المناطق الخطرة: معتمد لـ C1 Div 2 و Zone 2
• درجة التلوث: المستوى 2 حسب معايير IEC 60664-1

معلومات الشحن والضمان

• الحزمة: مجموعة كاملة من 10 وحدات TU805K01
• طرق الشحن: FedEx و UPS و DHL إكسبرس متاحة
• وقت المعالجة: 1-2 يوم عمل لتحضير الطلب
• التتبع: متوفر فور إرسال الشحنة
• الضمان: فترة تغطية شاملة لمدة 12 شهرًا
• الدعم: المساعدة الفنية لأسئلة التثبيت

أسئلة التثبيت المهنية

• ما هو الغرض الرئيسي من هذه وحدات المحطة؟
• توزع طاقة العمليات إلى عدة أجهزة ميدانية. توصل TU805 بين وحدات الإدخال/الإخراج والأسلاك الميدانية الخاصة بك.
• هل يمكنني استخدام وحدة محطة واحدة لعدة وحدات إدخال/إخراج؟
• لا، كل TU805 تخدم وحدة DI801 أو DO801 واحدة. توفر المجموعة وحدات لعشرة تركيبات كاملة.
• ما هي أدوات تحضير الأسلاك التي أحتاجها؟
• استخدم قشارة أسلاك قياسية للأسلاك 0.2-1.5 مم². كما يلزم مفك صغير لكتل المحطات.
• كيف يعمل الاتصال ذو السلكين مقابل الثلاثة أسلاك؟
• يستخدم السلكان خطي الطاقة والإشارة فقط. يضيف الثلاثة أسلاك مسار عودة مشترك منفصل لمقاومة أفضل للضوضاء.
• هل هذه الوحدات مناسبة للتطبيقات الخارجية؟
• تتطلب حماية في صندوق للاستخدام الخارجي. تصنيف IP20 يحمي من الأجسام الصلبة لكنه لا يحمي من التعرض للماء.
