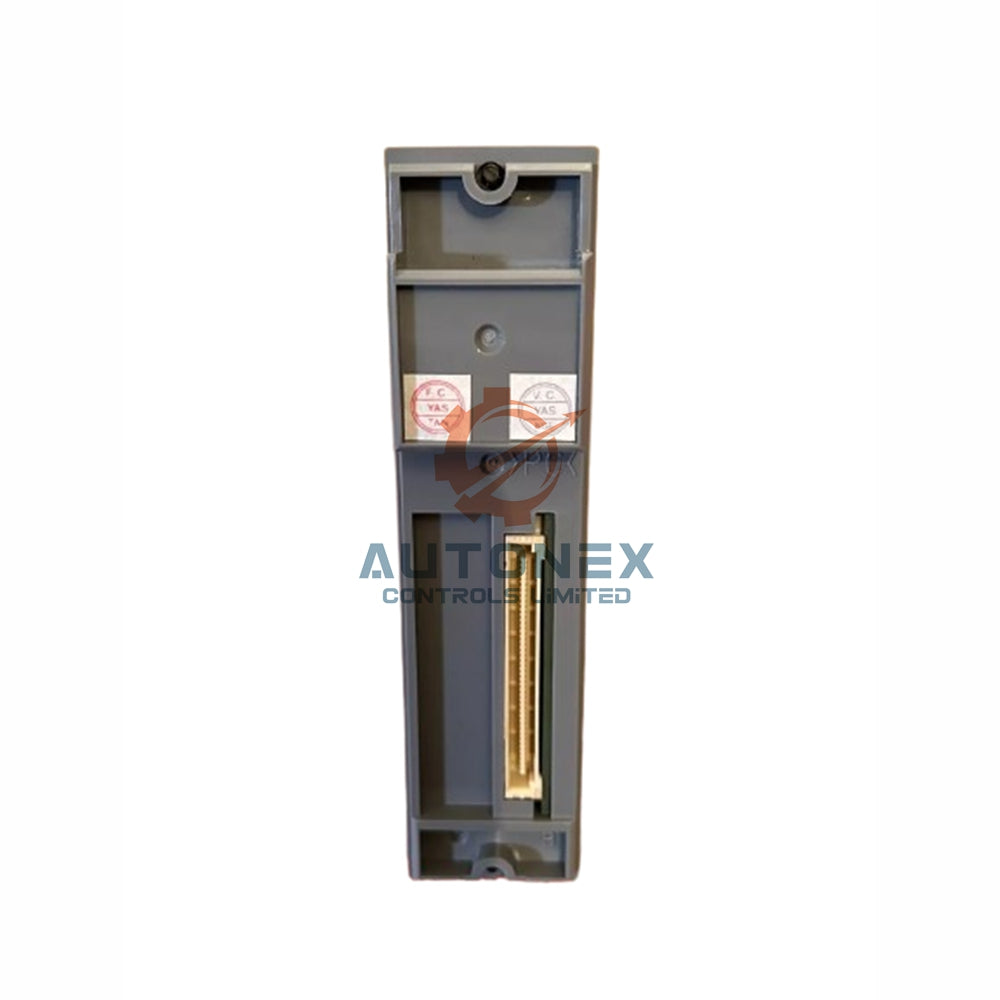

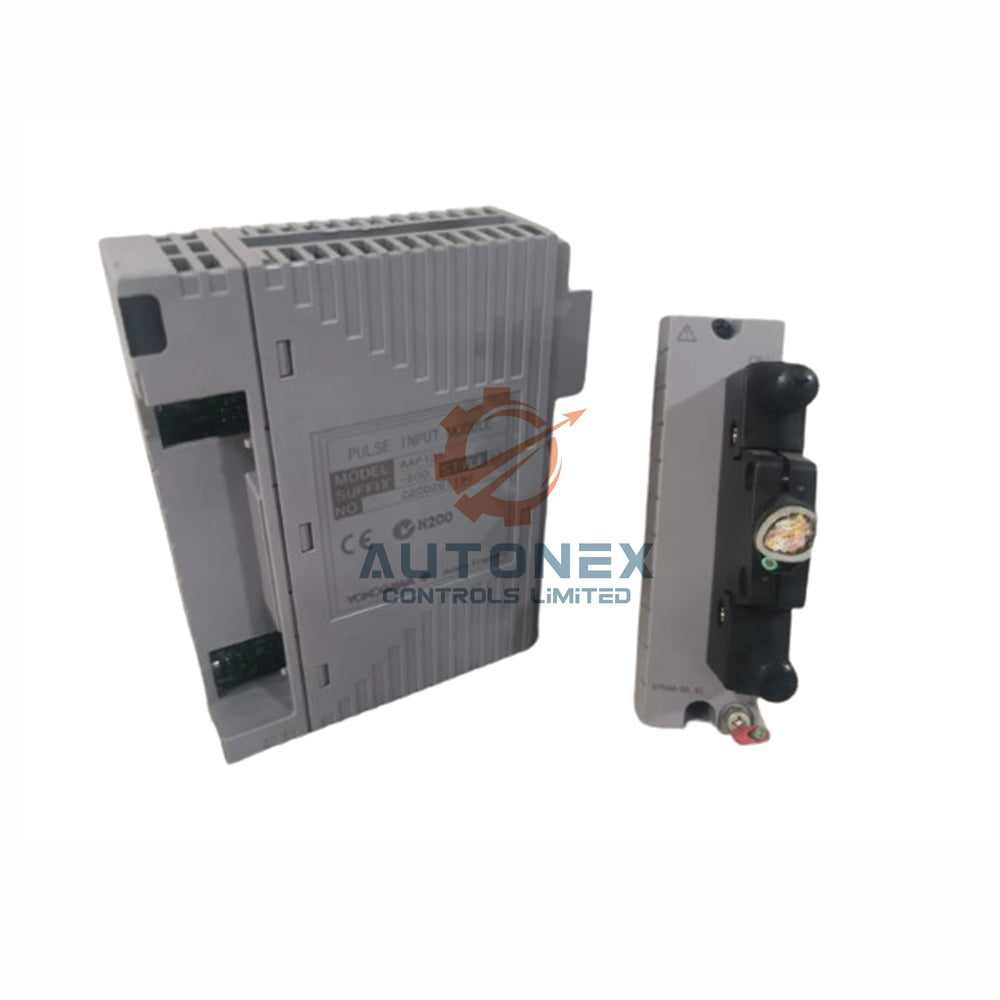

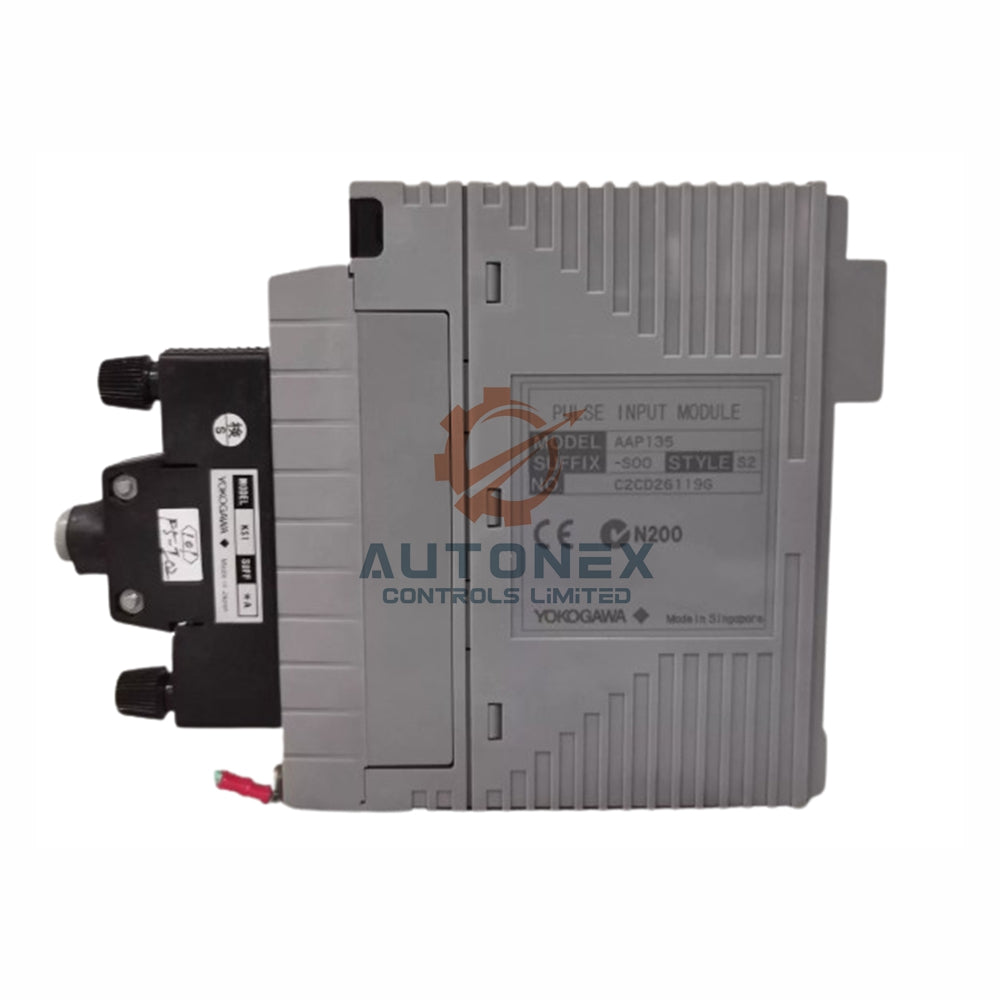

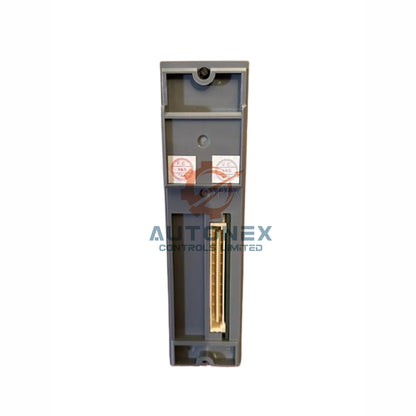

وحدة إدخال نبضات يوكوغاوا AAP135-S00/K4A00، ذات 8 قنوات

وحدة إدخال النبضات Yokogawa AAP135-S00/K4A00

• العلامة التجارية والطراز: Yokogawa، AAP135-S00/K4A00 (وحدة إدخال النبضات، 8 قنوات، من 0 إلى 10 كيلوهرتز، قنوات معزولة).
• قنوات الإدخال: 8 قنوات معزولة، تدعم إشارات ثنائية الأسلاك (تلامس، جهد، تيار) وثلاثية الأسلاك (جهد من نوع مزوّد الطاقة).
• التردد وعرض النبضة: تردد إدخال من 0 إلى 10 كيلوهرتز، مع حد أدنى لعرض النبضة يبلغ 40 ميكروثانية.
• مستويات الإشارة: إدخال التلامس – مفتوح عند ≥100 كيلوأوم، ومغلق عند ≤200 أوم. نبضة الجهد/التيار – VH: من 3 إلى 24 فولت تيار مستمر، VL: من ‎-1 إلى 8 فولت تيار مستمر، وتذبذب ≥3 فولت.
• المقاومة التحويلية ومقاومة السحب: مقاومة تحويلية قابلة للاختيار (بدون/200/500/1000 أوم) ومقاومة سحب ثابتة بقيمة 68 كيلوأوم (12 أو 24 فولت تيار مستمر).
• طاقة المرسل: توفر 12 فولت تيار مستمر (±10%، 40 مللي أمبير) أو 24 فولت تيار مستمر (±10%، 30 مللي أمبير) لأجهزة الإرسال الميدانية.
• تحديث البيانات: فترة تحديث بيانات سريعة تبلغ 2 ملليثانية لتطبيقات العد في الوقت الفعلي.
• جهد التحمل: 500 فولت تيار متردد لمدة دقيقة واحدة بين الإدخال والنظام، وكذلك بين القنوات.
• المرشح والتكرار: مرشح قابل للبرمجة للتخلص من اهتزازات التلامس؛ ويدعم التكوين مزدوج التكرار لتحقيق توافرية عالية.
• استهلاك الطاقة: 300 مللي أمبير (5 فولت تيار مستمر) و400 مللي أمبير (24 فولت تيار مستمر). الوزن: 0.3 كجم.

المواصفات الفنية بالتفصيل

• أنواع إشارات الإدخال: تلامس تشغيل/إيقاف، نبضة جهد (3–24 فولت تيار مستمر)، نبضة تيار (تُحوَّل إلى جهد).
• مقاومة مصدر الإشارة: يجب ألا تتجاوز 1 كيلوأوم لضمان دقة القياس.
• اختيار المقاومة التحويلية: اختر بدون مقاومة، أو 200 أوم، أو 500 أوم، أو 1000 أوم لكل قناة (تكون الدائرة مفتوحة عند إيقاف التشغيل أو في وضع الاستعداد).
• سعة التلامس: عند 12 فولت تيار مستمر – 15 فولت تيار مستمر / 15 مللي أمبير؛ وعند 24 فولت تيار مستمر – 30 فولت تيار مستمر / 30 مللي أمبير.
• التحمل البيئي: مصممة للبيئات الصناعية، مع عزل قوي ومقاومة عالية للضوضاء.
• التوصيلات الخارجية: طرف توصيل بملقط ضغط، أو كابل KS، أو كابل موصل MIL (الخيار /K4A00 يتضمن محول واجهة كابل KS طراز ATK4A-00).

إرشادات التركيب والتثبيت

• ركّب AAP135-S00/K4A00 في رف إدخال/إخراج قياسي من Yokogawa مع توفير تهوية كافية.
• استخدم طرف التوصيل بملقط الضغط المرفق أو كابل KS لضمان توصيل الأسلاك الميدانية بإحكام.
• اضبط معلمات المقاومة التحويلية والمرشح عبر برنامج تهيئة النظام قبل التشغيل.
• في إعدادات التكرار المزدوج، ركّب وحدتين وقم بتوصيلهما بإشارات المجال نفسها.
• تأكد من توافق مصدر الطاقة مع متطلبات الوحدة (5 فولت تيار مستمر و24 فولت تيار مستمر).

محتويات العبوة

• وحدة إدخال نبضات واحدة Yokogawa AAP135-S00/K4A00.
• محول واجهة كابل KS (الطراز ATK4A-00) – مرفق مع الخيار /K4A00.
• طقم أطراف توصيل بملقط ضغط لتوصيلات الأسلاك الميدانية.
• دليل بدء سريع ومستلزمات التثبيت.

الأسئلة الشائعة (FAQ)

• س: هل الوحدة جديدة وأصلية؟
  ج: نعم، نورد وحدات Yokogawa جديدة وأصلية بنسبة 100% فقط.
• س: ما مدة التوريد المعتادة؟
  ج: نشحن خلال 5 أيام عمل من تأكيد الطلب.
• س: ما شركات الشحن التي تستخدمونها؟
  ج: نشحن عبر FedEx أو UPS أو DHL – ويمكنك اختيار الخيار المفضل لديك.
• س: هل تقبلون المرتجعات؟
  ج: نعم، ندعم سياسة إرجاع مدتها 30 يومًا للمنتجات غير المستخدمة وفي عبوتها الأصلية.
• س: هل يمكنني استخدام هذه الوحدة للعد عالي السرعة حتى 10 كيلوهرتز؟
  ج: نعم، تقبل AAP135-S00/K4A00 ترددات إدخال من 0 إلى 10 كيلوهرتز بشكل موثوق.
• س: ما الحد الأدنى لعرض النبضة الذي يمكنها اكتشافه؟
  ج: تكتشف الوحدة نبضات قصيرة تصل إلى 40 ميكروثانية، مما يضمن دقة العد عالي السرعة.
