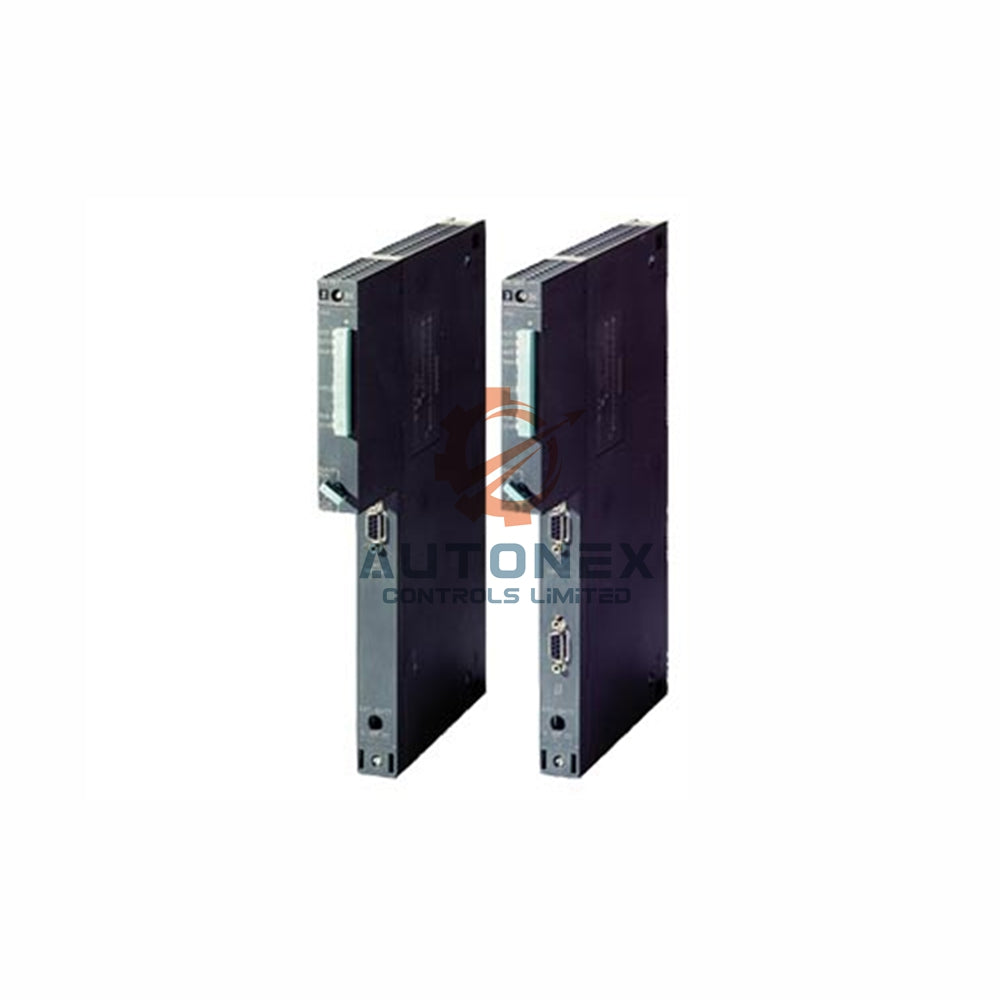

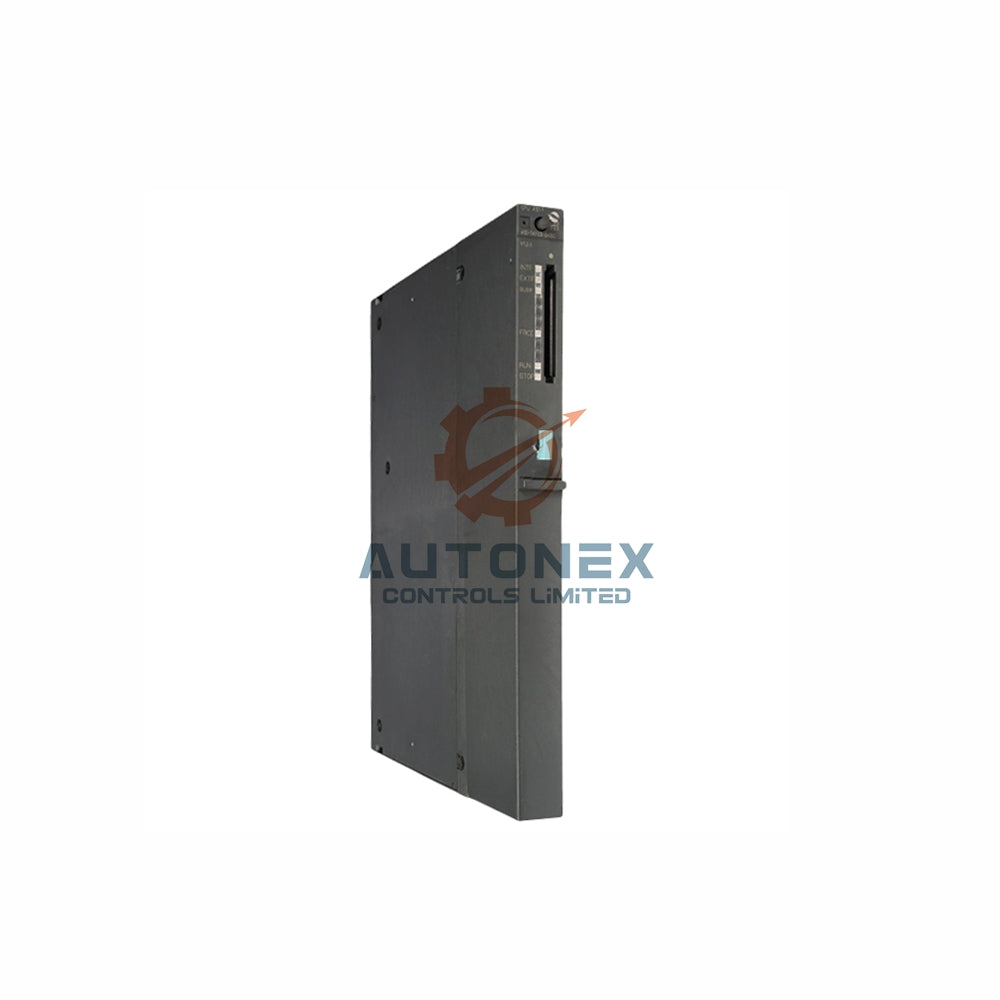

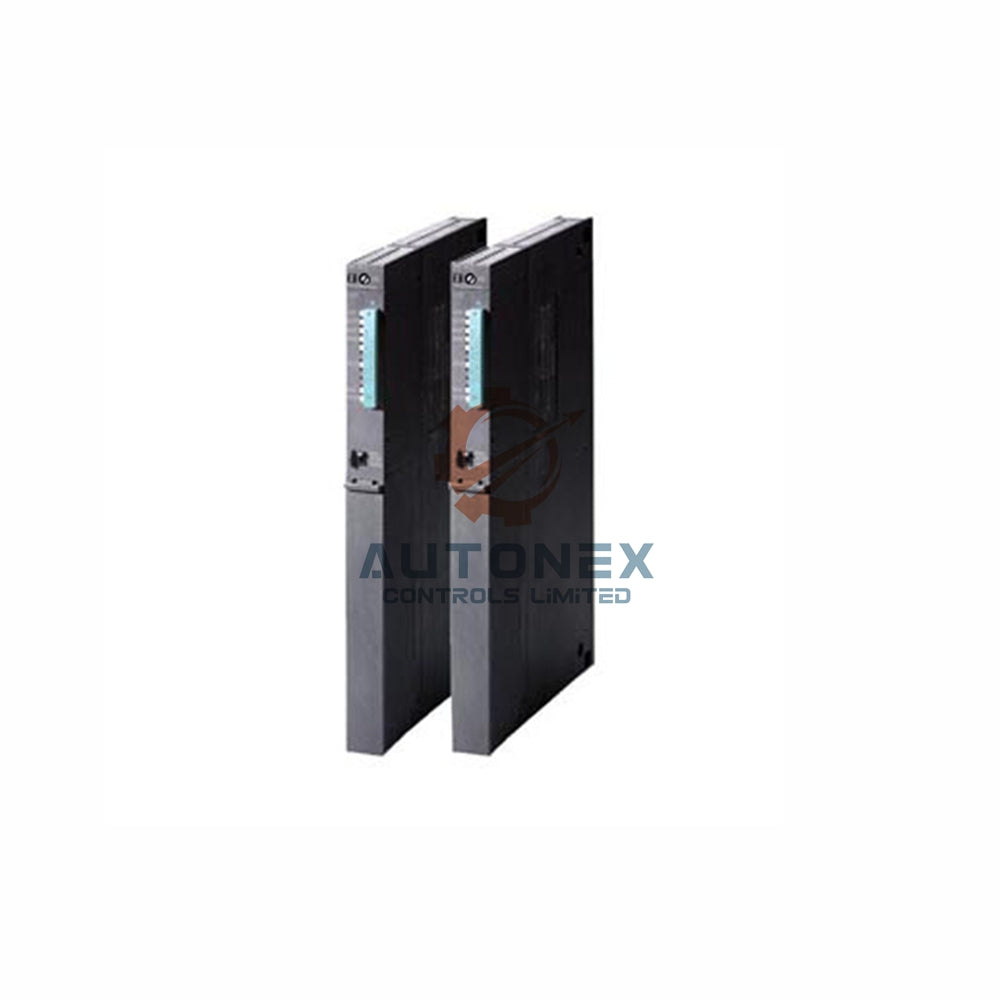

6ES7431-0HH00-0AB0 وحدة إدخال تناظرية SIMATIC S7-400

SIMATIC S7-400 6ES7431-0HH00-0AB0 وحدة إدخال تماثلية SM 431

المواصفات الفنية الرئيسية

• جهد التغذية: 24 فولت تيار مستمر مُقنن (لأجهزة الإرسال ثنائية الأسلاك فقط)، مع حماية من عكس القطبية.
• تيار الإدخال: بحد أقصى 400 مللي أمبير من جهد الحمل L+ (من دون حمل) لـ 16 جهاز إرسال موصولًا؛ وبحد أقصى 100 مللي أمبير من ناقل اللوحة الخلفية (5 فولت تيار مستمر).
• فقد القدرة: 2 واط نموذجيًا، ما يضمن تشغيلًا موفرًا للطاقة.
• المدخلات التماثلية: 16 قناة لقياس الجهد أو التيار، مع حدود تلف تبلغ 20 فولت تيار مستمر (بشكل مستمر) و40 مللي أمبير (كحد أقصى).
• نطاقات الإدخال (الجهد): 1–5 فولت (100 كيلو أوم)، ±1 فولت (10 ميغا أوم)، ±10 فولت (100 كيلو أوم) – جميعها مدعومة.
• نطاقات الإدخال (التيار): ±20 مللي أمبير و4–20 مللي أمبير مع مقاومة إدخال تبلغ 50 أوم.
• طول الكابل: كابلات محمية بحد أقصى يصل إلى 200 متر.
• الدقة: 13 بت مع تجاوز النطاق، بما في ذلك الإشارة.
• زمن التكامل: قابل للمعايرة بالمعلمات؛ زمن التحويل الأساسي 55/65 مللي ثانية؛ وزمن التكامل 50/60 مللي ثانية.
• كبح التداخل: للترددين 50/60 هرتز، ما يضمن قراءات مستقرة في البيئات المليئة بالتشويش.
• زمن تنفيذ الوحدة: 880/1040 مللي ثانية (مع تحرير جميع القنوات).
• خطأ درجة الحرارة: ±0.01%/كلفن (بالنسبة إلى نطاق الإدخال).
• حدود الخطأ التشغيلي: ±0.65% للجهد (1.0% لنطاق 1–5 فولت) والتيار؛ وحد الخطأ الأساسي ±0.25% (0.5% لنطاق 1–5 فولت).
• التشخيص: لا توجد وظيفة تشخيص؛ القنوات غير معزولة ولا يوجد فصل للجهد بين القنوات أو ناقل اللوحة الخلفية أو جهد الحمل.
• اختبار العزل: 500 فولت تيار متردد / 707 فولت تيار مستمر (اختبار نوعي).

التركيب والتوصيل

• ركّب الوحدة على حامل S7-400؛ فهي تناسب فتحة بعرض 25 مم.
• وصّل أجهزة إرسال الإشارة لقياس الجهد أو محولات التيار رباعية الأسلاك.
• استخدم كابلات محمية بطول يصل إلى 200 متر للحفاظ على سلامة الإشارة.
• تأكد من التأريض الصحيح واتبع الدليل لمعرفة تفاصيل التوصيل.
• الأبعاد: 25 مم (W) × 290 مم (الارتفاع) × 210 مم (العمق)؛ الوزن نحو 500 غرام.

محتويات العبوة

• وحدة إدخال تماثلية واحدة 6ES7431-0HH00-0AB0.
• موصل أمامي (يباع بشكل منفصل) – غير مرفق.
• الدليل والوثائق (يتوفر تنزيل رقمي).

الشحن والتسليم

• نشحن إلى جميع أنحاء العالم عبر FedEx أو UPS أو DHL.
• تُشحن الطلبات خلال 5 أيام عمل من مستودعاتنا.
• جميع المنتجات جديدة وأصلية من قطع Siemens.
• نوفر سياسة إرجاع لمدة 30 يومًا للمنتجات غير المستخدمة وفي عبواتها الأصلية.

الأسئلة الشائعة (FAQ)

• س: هل تتوافق هذه الوحدة مع أجهزة الإرسال ثنائية الأسلاك؟
  نعم، فهي توفر 24 فولت تيار مستمر لأجهزة الإرسال ثنائية الأسلاك (بحد أقصى 400 مللي أمبير).
• س: ما الحد الأقصى لطول الكابل للإشارات التماثلية؟
  يمكنك استخدام كابلات محمية بطول يصل إلى 200 متر.
• س: هل تدعم المزدوجات الحرارية أو كواشف درجة الحرارة بالمقاومة؟
  لا، فهي تتعامل فقط مع مدخلات الجهد والتيار (وليس المزدوجات الحرارية أو مقاييس الحرارة المقاومة).
• س: ما زمن التحويل لكل قناة؟
  زمن التحويل الأساسي هو 55/65 مللي ثانية (قابل للاختيار وفقًا لتردد 50/60 هرتز).
• س: هل يوجد عزل كهربائي بين القنوات؟
  لا، القنوات غير معزولة وتشترك في مرجع مشترك.
• س: ما حد التلف لمدخل الجهد؟
  20 فولت تيار مستمر بشكل مستمر؛ وحتى 75 فولت تيار مستمر لمدة ثانية واحدة (دورة تشغيل 1:20).
• س: هل المنتج متوفر في المخزون؟
  نعم، نحتفظ بهذه الوحدة في المخزون للشحن الفوري.
