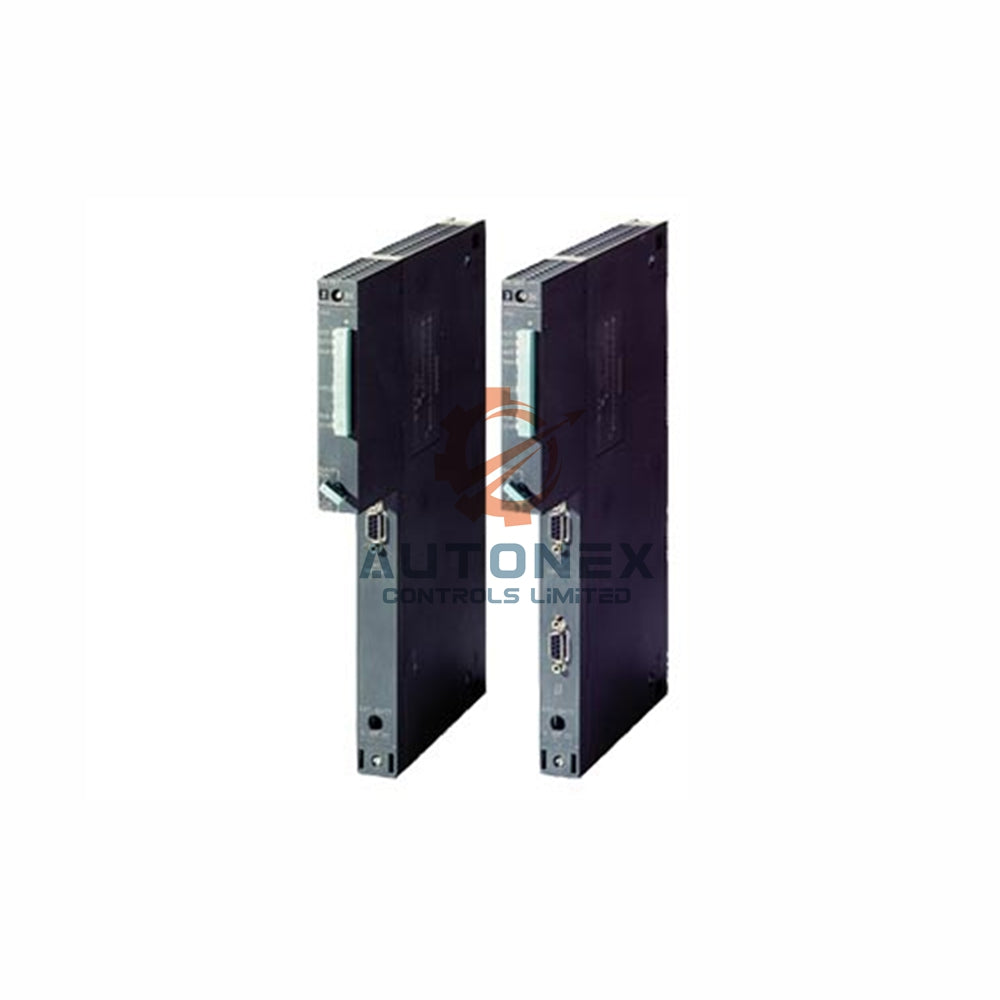

6ES7421-1FH20-0AA0 وحدة إدخال رقمية SIMATIC S7-400 ‏SM 421

6ES7421-1FH20-0AA0 SIMATIC S7-400 وحدة الإدخال الرقمية SM 421

المواصفات الفنية الرئيسية

• العلامة التجارية والطراز: Siemens SIMATIC S7-400، 6ES7421-1FH20-0AA0 (SM 421).
• المدخلات: 16 مدخلًا رقميًا، مع عزل لكل قناة.
• جهد الإدخال: UC مقداره 230 فولت اسميًا (120/230 فولت تيار متردد/مستمر، 47-63 هرتز).
• نطاق الإشارة "0": من 0 إلى 40 فولت تيار متردد / من -40 إلى +40 فولت تيار مستمر.
• نطاق الإشارة "1": من 74 إلى 264 فولت تيار متردد؛ ومن 80 إلى 264 فولت تيار مستمر، ومن -80 إلى -264 فولت تيار مستمر.
• تيار الإدخال (الإشارة "1"): نموذجيًا 10 مللي أمبير عند 120 فولت تيار متردد، و14 مللي أمبير عند 230 فولت تيار متردد.
• تيار السكون (الإشارة "0"): بحد أقصى 6 مللي أمبير تيار متردد، و2 مللي أمبير تيار مستمر.
• تأخير الإدخال: 20 مللي ثانية (0→1 تيار متردد)، و15 مللي ثانية (0→1 تيار مستمر)؛ و30 مللي ثانية (1→0 تيار متردد)، و25 مللي ثانية (1→0 تيار مستمر).
• فقدان الطاقة: نموذجيًا 12 واط.
• تيار ناقل اللوحة الخلفية: بحد أقصى 80 مللي أمبير عند 5 فولت تيار مستمر.
• طول الكابل: يصل إلى 1000 متر للكابلات المحمية، وإلى 600 متر للكابلات غير المحمية.
• دعم المستشعرات ثنائية الأسلاك: نعم، بحد أقصى لتيار السكون يبلغ 5 مللي أمبير.
• التشخيص: لا تتوفر وظيفة تشخيص، لكن توجد مصابيح LED خضراء للحالة لكل قناة.
• العزل: بين القنوات (مجموعات من 4 قنوات) وبين ناقل اللوحة الخلفية. تم اختباره عند 1500 فولت تيار متردد.

إرشادات التركيب والتوصيل

• ركّب وحدة 6ES7421-1FH20-0AA0 على حامل S7-400 قياسي.
• صِل ناقل اللوحة الخلفية عبر مصدر 5 فولت تيار مستمر (بحد أقصى 80 مللي أمبير).
• استخدم كابلات محمية لتوصيل المدخلات لمسافات تصل إلى 1000 متر.
• استخدم الكابلات غير المحمية فقط للمسافات التي تصل إلى 600 متر.
• راعِ القطبية في إشارات التيار المستمر، والطرف الحي في إشارات التيار المتردد.
• العزل حسب المجموعات: كل مجموعة من 4 قنوات معزولة عن المجموعات الأخرى.
• تأكد من بقاء جهد الإدخال ضمن نطاقي "0" و"1" المحددين.

محتويات العبوة

• وحدة إدخال رقمية واحدة SIMATIC S7-400 6ES7421-1FH20-0AA0.
• موصل أمامي (من النوع اللولبي، مرفق).
• شرائط تعريف وعناصر ترميز.
• دليل المستخدم (تنزيل رقمي).

الشحن والخدمات اللوجستية

• شركات الشحن: FedEx وUPS وDHL.
• نشحن خلال 5 أيام عمل من تأكيد الطلب.
• جميع المنتجات جديدة وأصلية من Siemens.
• نحتفظ بمخزون للشحن السريع.
• تُطبق سياسة إرجاع لمدة 30 يومًا (وفقًا للشروط والأحكام).

الأسئلة الشائعة (FAQ)

• س: هل تتوافق هذه الوحدة مع مداخل 230 فولت تيار متردد؟
  ج: نعم، تقبل 6ES7421-1FH20-0AA0 جهد 120/230 فولت UC (تيار متردد/مستمر).
• س: هل يمكنني استخدام مستشعرات تقارب ثنائية الأسلاك؟
  ج: نعم، فهي تدعم المستشعرات ثنائية الأسلاك بحد أقصى لتيار السكون يبلغ 5 مللي أمبير (تيار متردد).
• س: ما تأخير الإدخال لإشارات التيار المستمر؟
  ج: بالنسبة للتيار المستمر، يبلغ تأخير 0→1 مقدار 15 مللي ثانية، وتأخير 1→0 مقدار 25 مللي ثانية.
• س: هل جميع القنوات معزولة عن بعضها؟
  ج: العزل يكون في مجموعات من 4 قنوات؛ والمجموعات معزولة عن بعضها.
• س: هل هذه الوحدات متوفرة في المخزون؟
  ج: نعم، لدينا وحدات 6ES7421-1FH20-0AA0 متوفرة في المخزون وجاهزة للشحن.
• س: ما طرق الشحن التي توفرونها؟
  ج: نشحن عالميًا عبر FedEx وUPS وDHL.
