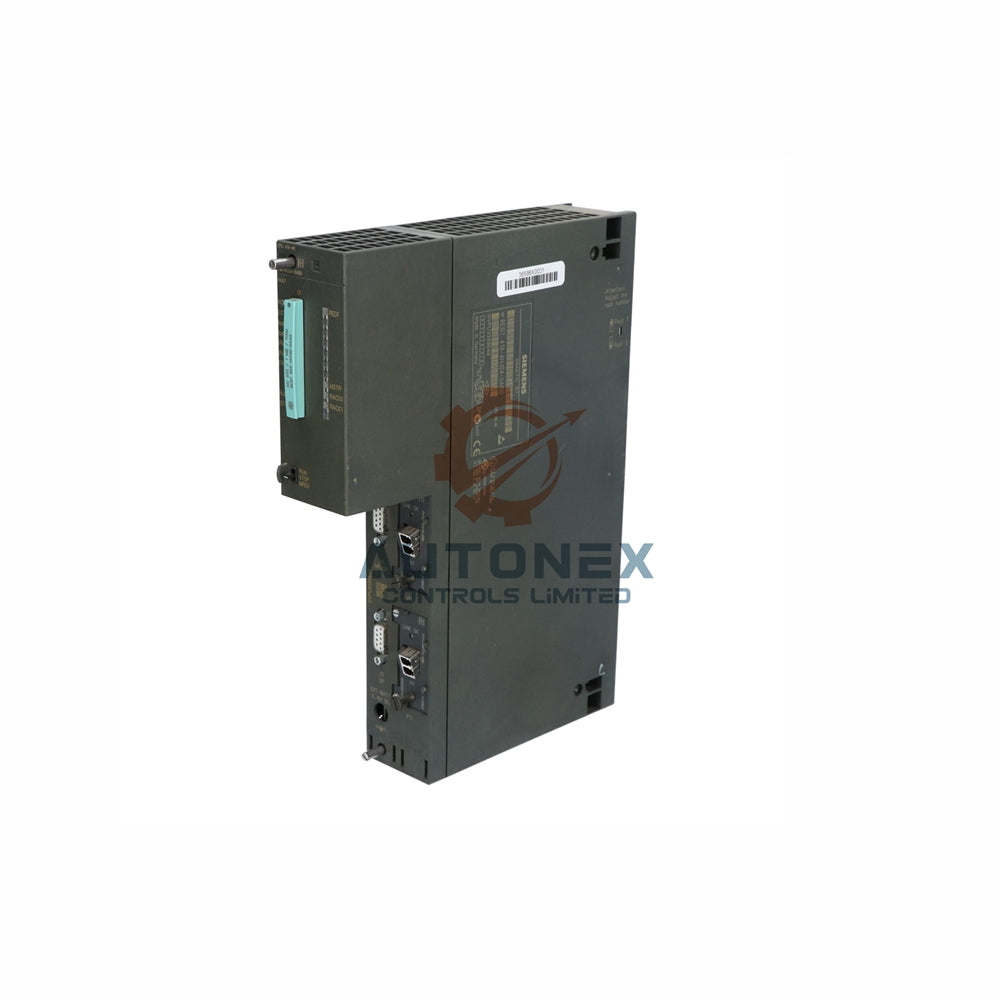

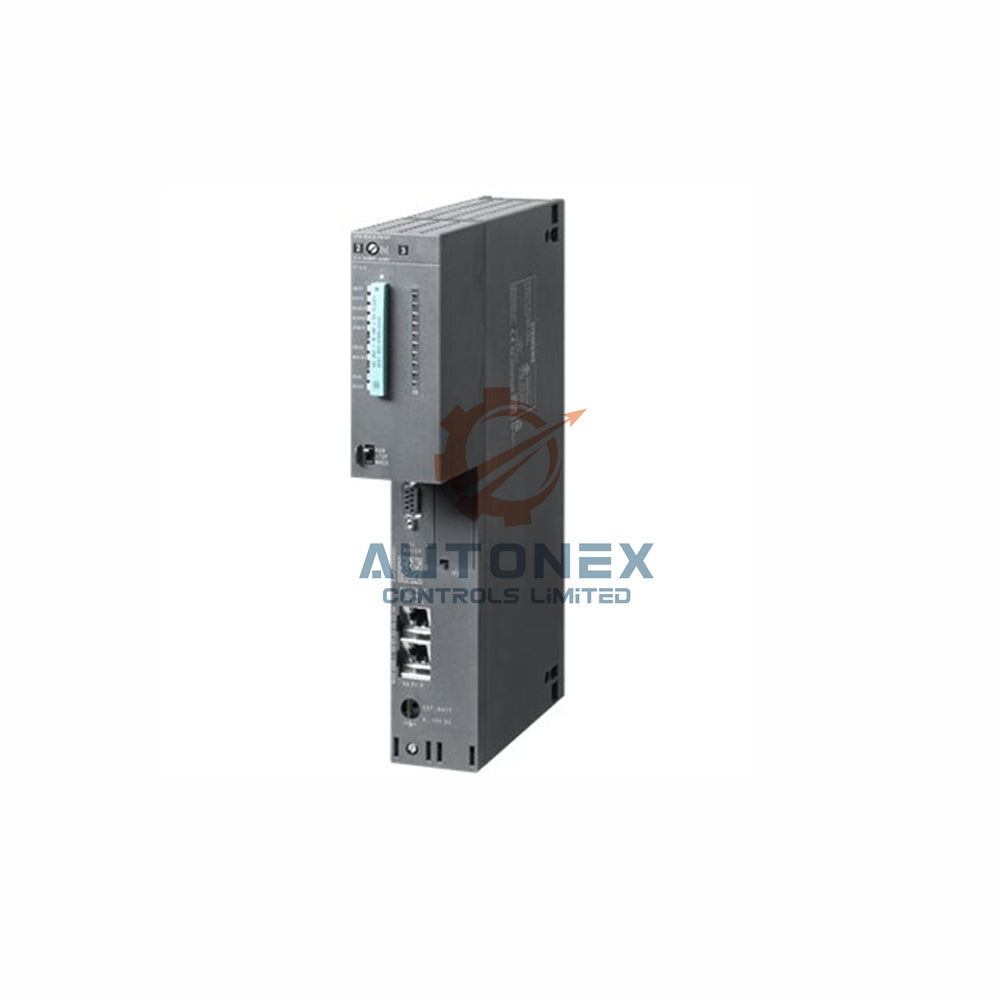

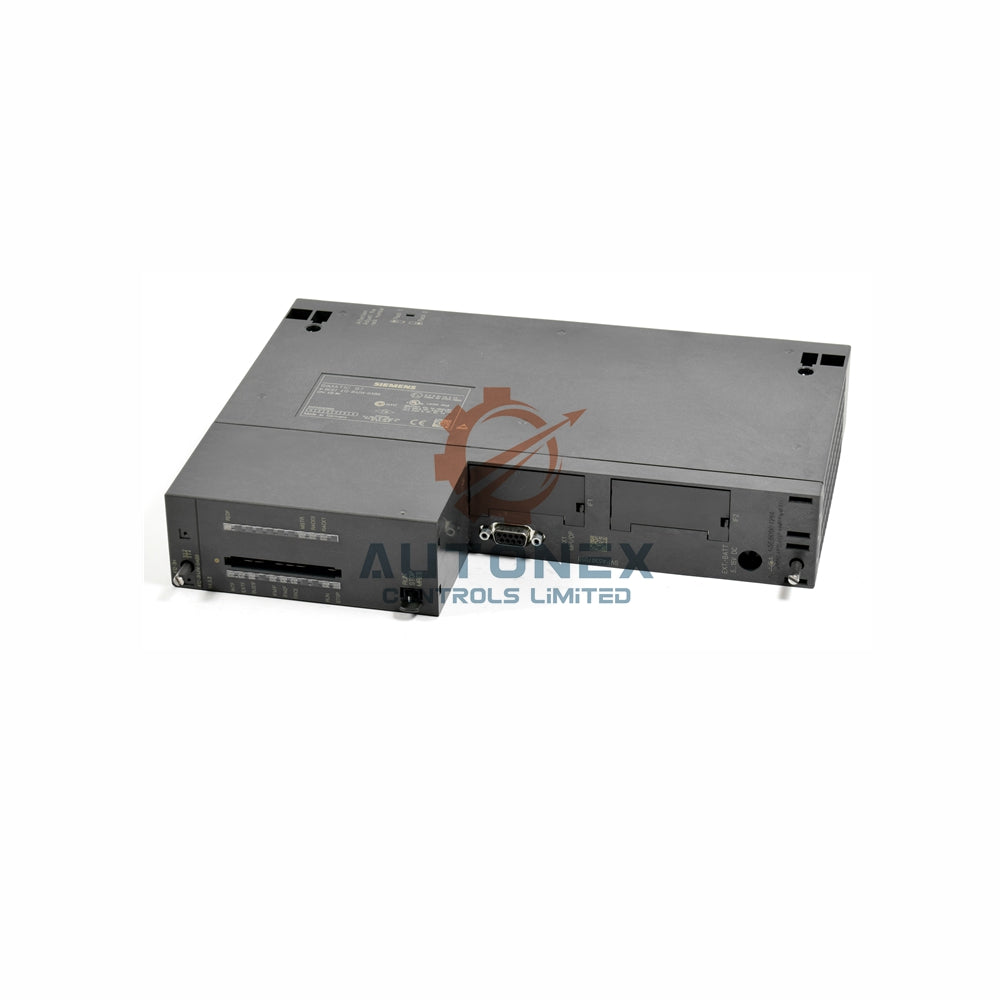

وحدة المعالجة المركزية Siemens S7-400H CPU 417-5H PN/DP 6ES7417-5HT06-0AB0 بسعة 32 ميجابايت

وحدة المعالجة المركزية Siemens S7-400H CPU 417-5H PN/DP – 6ES7417-5HT06-0AB0 وحدة تحكم زائدة

• الشركة المصنعة والسلسلة: Siemens SIMATIC S7-400H – منصة الأتمتة الزائدة المتميزة.
• النموذج الدقيق: CPU 417-5H PN/DP (6ES7417-5HT06-0AB0) – محور هذا العرض الفني.
• ذاكرة العمل: 32 ميجابايت مدمجة (16 ميجابايت برنامج / 16 ميجابايت بيانات)، غير قابلة للتوسيع لأقصى استقرار.
• الواجهات: 1x MPI/DP، 1x DP، 1x PROFINET (مفتاح ذو منفذين)، وفتحتان لوحدات التزامن.
• سرعة المعالجة: 7.5 نانوثانية للعمليات على البت والكلمة والنقطة الثابتة؛ 15 نانوثانية للعمليات العائمة.
• أقصى توسعة: يدعم حتى 21 وحدة توسعة للأنظمة الموزعة واسعة النطاق.
• فقدان الطاقة: 7.5 واط نموذجي، مما يضمن تشغيلًا فعالًا داخل رف S7-400.
• تيار الإدخال (5 فولت تيار مستمر): 1.6 أمبير نموذجي، بحد أقصى 1.9 أمبير من ناقل اللوحة الخلفية.
• عدد أسياد DP: 2 مدمجين بالإضافة إلى ما يصل إلى 10 عبر CP لشبكات PROFIBUS الواسعة.
• وحدة تحكم PROFINET IO: تدعم حتى 256 جهاز IO مع اتصال RT ودورات إرسال تبدأ من 250 ميكروثانية.
• منطقة العنوان: 16 كيلوبايت للمدخلات و16 كيلوبايت للمخرجات مع صورة عملية قابلة للتعديل حتى 16 كيلوبايت لكل منهما.
• القنوات الرقمية: حتى 131,072 مدخل ومخرج رقمي في التكوينات المركزية.
• القنوات التناظرية: حتى 8,192 مدخل ومخرج تناظري في التكوينات المركزية.
• تزامن الساعة: يدعم MPI وDP وEthernet NTP لتنسيق الوقت بدقة.
• الاتصال: توجيه S7، اتصال PG/OP، اتصال S7، وIE المفتوح (TCP/IP، UDP، ISO-on-TCP).
• عدد الاتصالات: 120 اتصالًا إجماليًا مع دعم OP واسع يصل إلى 119 محطة.
• مخزن التشخيص: يخزن حتى 3,200 إدخال مع حجم قابل للتعديل لتسهيل استكشاف الأخطاء وإصلاحها.
• لغات البرمجة: LAD، FBD، STL، SCL، CFC، GRAPH، وHiGraph® لتطوير مرن.
• حماية المعرفة: حماية بكلمة مرور وخصوصية كتل S7 لتشفير البرنامج.
• الأبعاد (ارتفاع × عرض × عمق): 290 مم × 50 مم × 219 مم – شكل قياسي لوحدة S7-400.
• الوزن: حوالي 0.995 كجم لتسهيل التعامل أثناء التركيب.

الأسئلة المتكررة

• س: هل هذه الوحدة جديدة وأصلية؟
  ج: نعم، نوفر وحدات Siemens CPU 417-5H أصلية 100% في عبوات مختومة من المصنع.
• س: ما نوع الذاكرة التي تستخدمها هذه الوحدة؟
  ج: تستخدم ذاكرة RAM مدمجة لذاكرة العمل وتدعم توسعة ذاكرة FEPROM/FLASH حتى 64 ميجابايت.
• س: هل تدعم هذه الوحدة التشغيل الزائد؟
  ج: نعم، صممت خصيصًا لأنظمة S7-400H المقاومة للأخطاء مع ازدواجية وحدة المعالجة المركزية.
• س: ما وحدات التزامن التي أحتاجها؟
  ج: تحتاج إلى وحدتي تزامن (6ES7960-1AA06-0XA0 أو 6ES7960-1AB06-0XA0) للتزامن بالألياف الضوئية.
• س: كم عدد عبيد DP يمكنني توصيلهم؟
  ج: تدعم واجهة DP حتى 125 عبدًا، بينما تدعم واجهة MPI/DP حتى 32 عبدًا.
• س: هل تدعم هذه الوحدة PROFINET IO؟
  ج: نعم، تحتوي على وحدة تحكم PROFINET مدمجة مع مفتاح ذو منفذين يدعم حتى 256 جهاز IO.
• س: ما هو فقدان الطاقة النموذجي؟
  ج: فقدان الطاقة النموذجي هو 7.5 واط، مما يضمن إدارة حرارية فعالة.
