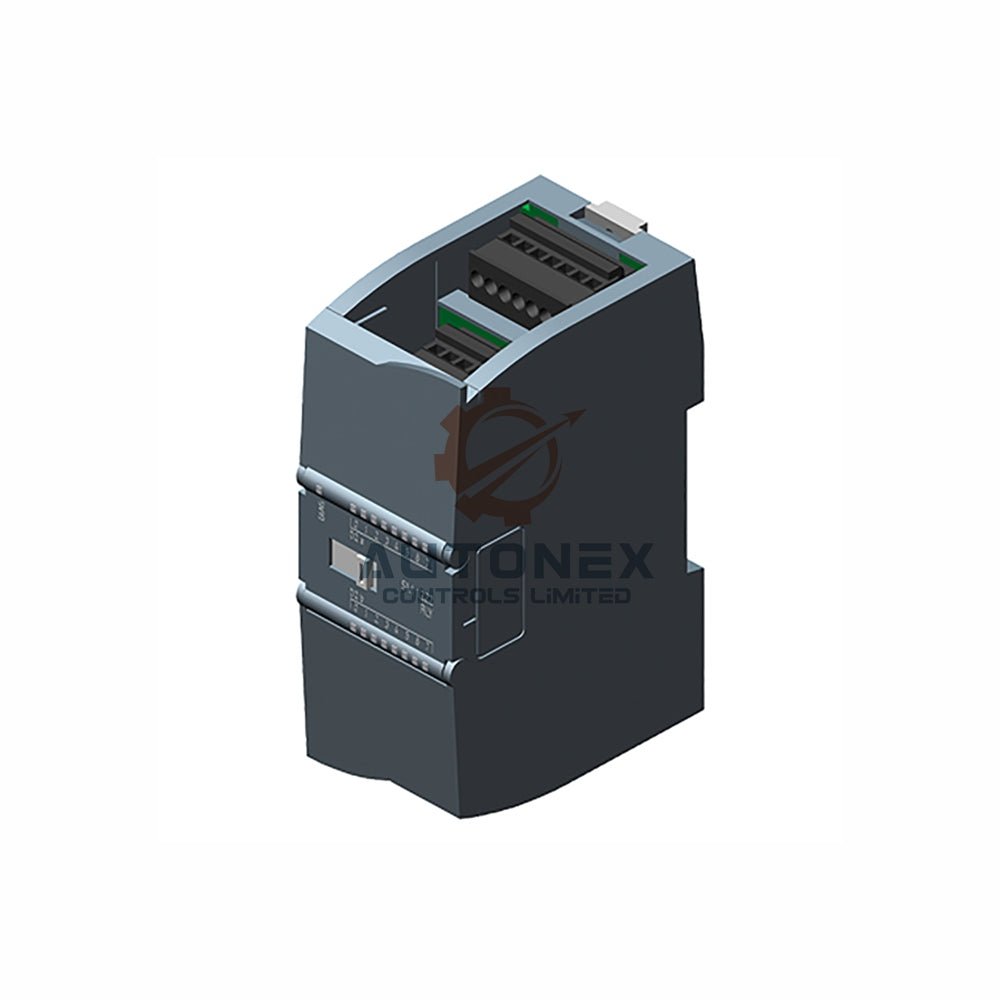

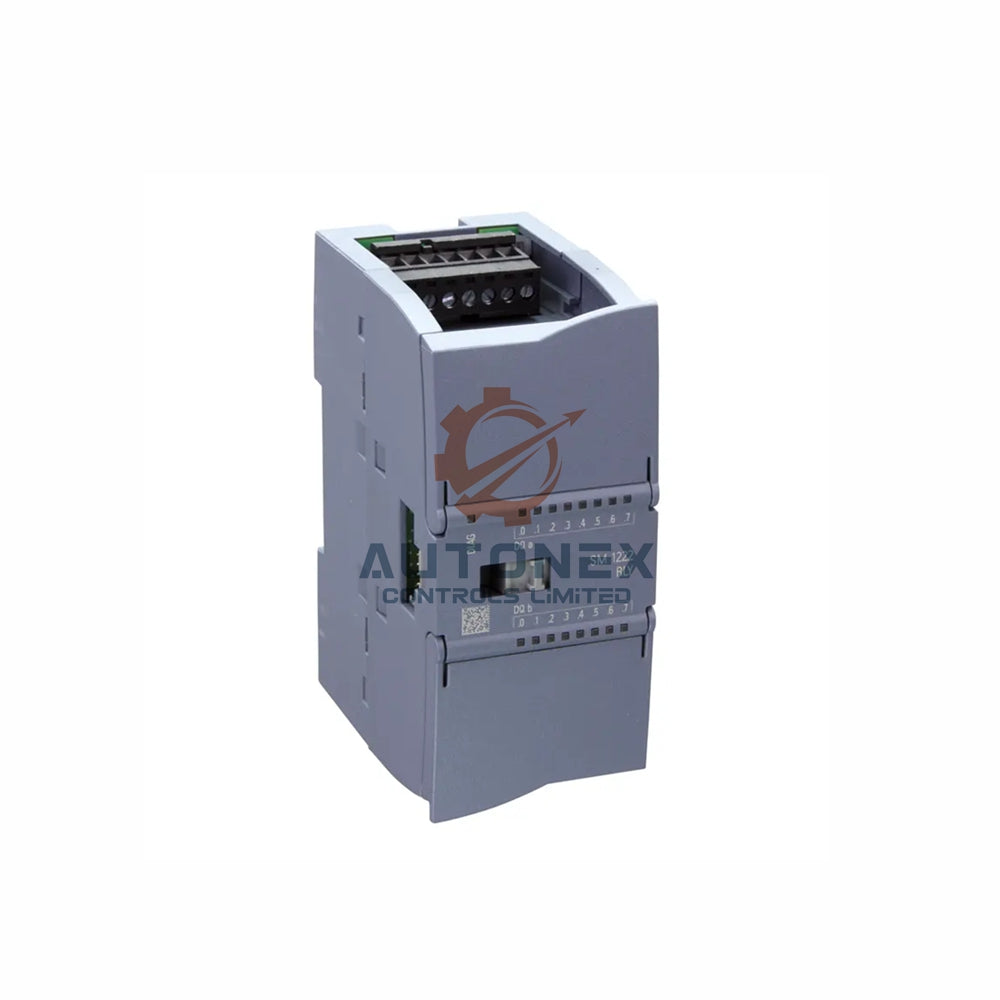

6ES7221-1BH32-0XB0 وحدة Siemens S7-1200 SM 1221‏ ذات 16 مدخلًا رقميًا

وحدة الإدخال الرقمي SM 1221‏ 6ES7221-1BH32-0XB0 لنظام SIMATIC S7-1200 – ‏16 DI، ‏24 V DC

المواصفات الفنية

• العلامة التجارية: Siemens
• الطراز: 6ES7221-1BH32-0XB0
• نوع المنتج: وحدة إدخال رقمي
• السلسلة: SIMATIC S7-1200
• تسمية المنتج: SM 1221، ‏DI 16x24 V DC
• عدد المداخل الرقمية: 16، في مجموعات من 4
• جهد التغذية المقنن: ‏24 V DC
• النطاق المسموح: ‏20.4 V إلى ‏28.8 V DC
• تيار الإدخال من ناقل اللوحة الخلفية: ‏5 V DC، بحد أقصى ‏130 mA
• تيار الإدخال لكل قناة: بحد أقصى ‏4 mA من جهد الحمل L+
• جهد الإشارة "0": ‏5 V DC عند ‏1 mA
• جهد الإشارة "1": ‏15 V DC عند ‏2.5 mA
• تأخير الإدخال: من ‏0.2 ms إلى ‏12.8 ms، قابل للتحديد في مجموعات من أربعة
• طول الكابل المحمي: بحد أقصى ‏500 m
• طول الكابل غير المحمي: بحد أقصى ‏300 m
• فقدان القدرة: نموذجيًا ‏2.5 W
• الفصل الكهربائي: بين القنوات، في مجموعات من 4
• درجة الحماية: IP20
• درجة الحرارة المحيطة أثناء التشغيل: من ‏-20 °C إلى ‏60 °C
• درجة حرارة التخزين/النقل: من ‏-40 °C إلى ‏70 °C
• الرطوبة النسبية: بحد أقصى ‏95% عند ‏25 °C، دون تكاثف
• الأبعاد (العرض × الارتفاع × العمق): ‏45 mm × ‏100 mm × ‏75 mm
• الوزن: حوالي ‏210 g

الاعتمادات والمعايير

• علامة CE: نعم
• اعتماد CSA: نعم
• اعتماد UL: نعم
• cULus: نعم
• اعتماد FM: نعم
• RCM (المعروفة سابقًا باسم C-TICK): نعم
• اعتماد KC: نعم
• اعتماد بحري: نعم

دليل التركيب

• افصل الطاقة عن نظام S7-1200 قبل تركيب الوحدة.
• ثبّت 6ES7221-1BH32-0XB0 على سكة DIN بجانب وحدة CPU.
• وصّل الموصل الأمامي ووصل الأسلاك بالمداخل الرقمية الـ16.
• اختر توصيلًا بالسحب أو بالمصدر بما يتوافق مع أجهزة المجال لديك.
• اضبط تأخير الإدخال في مجموعات من أربعة عبر برنامج الهندسة.
• تحقق من حالة مصباح LED التشخيصي بعد إعادة تشغيل الطاقة.

محتويات العبوة

• 1 × وحدة الإدخال الرقمي 6ES7221-1BH32-0XB0 ‏SM 1221

الشحن والدعم

• المخزون: نحتفظ بهذا المنتج في المخزون لمعالجة الطلبات فورًا.
• الإرسال: نشحن خلال 5 أيام بعد تأكيد طلبك.
• شركات الشحن: نستخدم FedEx وUPS وDHL للتوصيل العالمي.
• الإرجاع: نقبل الإرجاع خلال 30 يومًا من التسليم.
• الحالة: جميع الوحدات جديدة تمامًا وأصلية.

الأسئلة الشائعة

• س: ما رقم طراز هذه الوحدة؟
  ج: رقم الطراز هو 6ES7221-1BH32-0XB0.
• س: كم عدد المداخل الرقمية التي توفرها هذه الوحدة؟
  ج: توفر 16 مدخلًا رقميًا.
• س: ما جهد التغذية المقنن؟
  ج: جهد التغذية المقنن هو ‏24 V DC.
• س: هل تدعم هذه الوحدة التوصيل بالسحب وبالمصدر؟
  ج: نعم، تدعم التوصيل بالسحب وبالمصدر.
• س: ما أقصى طول للكابل المحمي؟
  ج: أقصى طول للكابل المحمي هو ‏500 m.
• س: ما نطاق درجة حرارة التشغيل؟
  ج: نطاق درجة حرارة التشغيل هو من ‏-20 °C إلى ‏60 °C.
• س: ما سرعة الشحن لديكم؟
  ج: نرسل الطلب خلال 5 أيام باستخدام FedEx أو UPS أو DHL.
• س: هل يمكنني إرجاع المنتج؟
  ج: نعم، نقبل الإرجاع خلال 30 يومًا.
