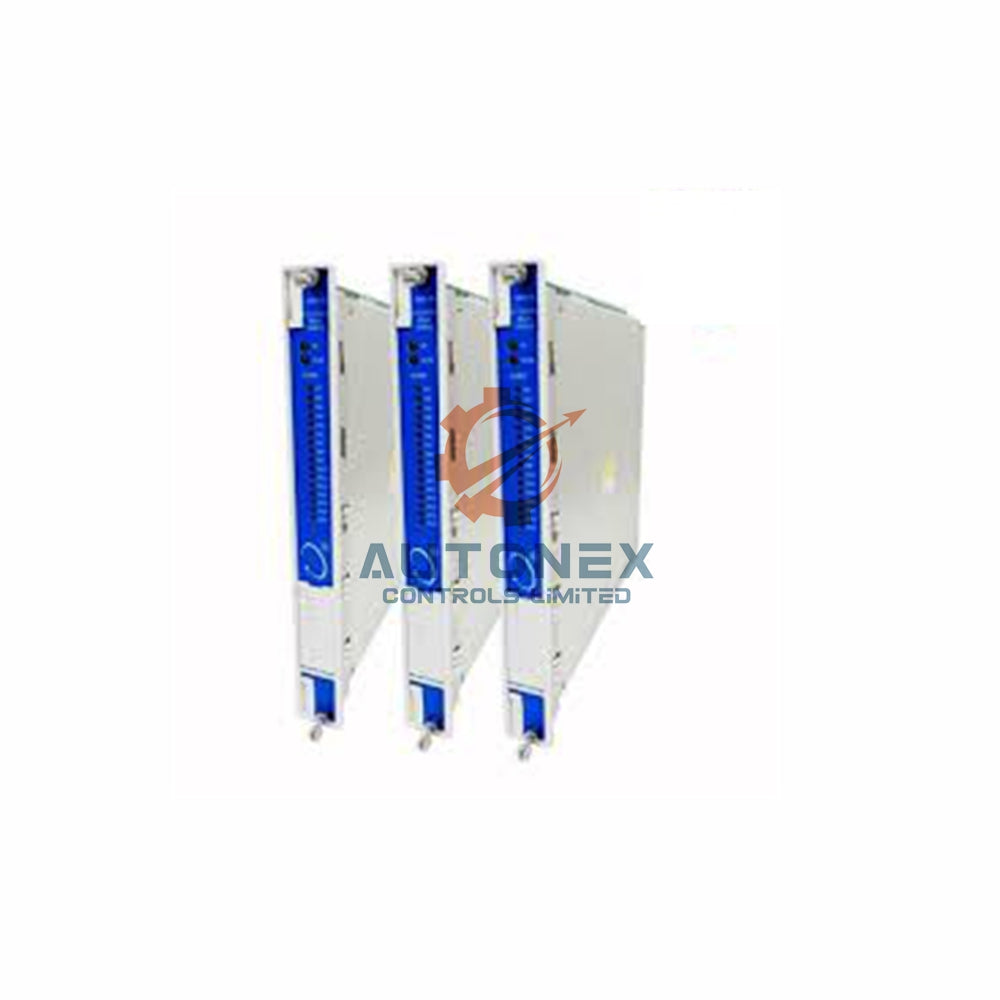

وحدة درجة الحرارة بنتلي نيفادا 3500/60-01-00

مراقب درجة الحرارة Bently Nevada 3500/60-01-00 RTD

المواصفات الفنية الرئيسية

• الشركة المصنعة: Bently Nevada (صنع في الولايات المتحدة الأمريكية).
• الطراز: 3500/60-01-00 (رمز الطلب: 3500/60-AA-BB؛ A=01، B=00).
• إدخال الإشارة: يقبل من 1 إلى 6 إشارات محولات RTD أو TC.
• مقاومة الإدخال: 10 ميغا أوم لكل مدخل سلكي.
• استهلاك الطاقة: 7 واط اسمي.
• مصدر تيار RTD: 925 ±15 ميكروأمبير عند 25°C لكل محول.
• خرج المسجل: +4 إلى +20 مللي أمبير (متناسب مع المدى الكامل).

أنواع المحولات المدعومة والمدى

• نوع E TC: -100 °م إلى +1000 °م (-148 °ف إلى +1832 °ف).
• نوع J TC: -18 °م إلى +760 °م (0 °ف إلى +1400 °ف).
• نوع K TC: -18 °م إلى +1370 °م (0 °ف إلى +2498 °ف).
• نوع T TC: -160 °م إلى +400 °م (-256 °ف إلى +752 °ف).
• RTD بلاتين 100 أوم (α=0.00385): -200 °م إلى +850 °م (-328 °ف إلى +1562 °ف).
• RTD بلاتين 100 أوم (α=0.00392): -200 °م إلى +700 °م (-328 °ف إلى +1292 °ف).
• RTD نيكل 120 أوم: -80 °م إلى +260 °م (-112 °ف إلى +500 °ف).
• RTD نحاس 10 أوم: -100 °م إلى +260 °م (-148 °ف إلى +500 °ف).

الدقة والدقة التفصيلية

• الإنهاء الداخلي (غير معزول): ±3 °م عند 25 °م (±5.4 °ف عند 77 °ف).
• الإنهاء الخارجي (غير معزول): ±1 °م عند 25 °م (±1.8 °ف عند 77 °ف).
• الإنهاء الداخلي (معزول): ±2 °م عند 25 °م (±3.6 °ف عند 77 °ف).
• الإنهاء الخارجي (معزول): ±1 °م عند 25 °م (±1.8 °ف عند 77 °ف).
• دقة RTD نحاس 10 أوم: ±3 °م عند 25 °م (±5.4 °ف عند 77 °ف).
• الدقة التفصيلية: 1 °م أو 1 °ف.
• دقة تعويض تقاطع البرد: ±1 °م عند 25 °م (±1.8 °ف عند 77 °ف).

ميزات الإنذار ونقاط الضبط

• نقاط تنبيه وخطر قابلة للبرمجة من قبل المستخدم.
• نقاط الضبط قابلة للتعديل من 0 إلى 100% من المدى الكامل.
• دقة الإنذار ضمن 0.13% من القيمة المطلوبة.
• يدعم نقاط إنذار تحت وفوق الحد.
• تأخير التنبيه: من 1 إلى 60 ثانية (بفواصل ثانية واحدة).
• تأخير الخطر: من 1 إلى 60 ثانية (بفواصل نصف ثانية).

الحدود البيئية والفيزيائية

• درجة حرارة التشغيل (المدخلات/المخرجات الداخلية/الخارجية): -30 °م إلى +65 °م (-22 °ف إلى +150 °ف).
• درجة حرارة التشغيل (المدخلات/المخرجات بحاجز داخلي): 0 °م إلى +65 °م (32 °ف إلى +150 °ف).
• درجة حرارة التخزين: -40 °م إلى +85 °م (-40 °ف إلى +185 °ف).
• أبعاد وحدة المراقبة: 241.3 مم × 24.4 مم × 241.8 مم.
• وزن وحدة المراقبة: 0.91 كجم (2.0 رطل).
• أبعاد وحدة الإدخال/الإخراج: 241.3 مم × 24.4 مم × 99.1 مم.
• وزن وحدة الإدخال/الإخراج: 0.45 كجم (1.0 رطل).
• مساحة الرف: فتحة أمامية كاملة الارتفاع (للمراقب) + فتحة خلفية كاملة الارتفاع (للوحدة الإدخال/الإخراج).

مؤشرات اللوحة الأمامية

• LED الحالة OK: يظهر تشغيل المراقب بشكل صحيح.
• LED الإرسال/الاستقبال TX/RX: يشير إلى الاتصال مع وحدات رف 3500 الأخرى.
• LED التجاوز Bypass: يضيء عندما يكون المراقب في وضع التجاوز.

الأسئلة المتكررة (FAQ)

• س: هل هذه الوحدة 3500/60-01-00 جديدة؟
  ج: نعم، نحن نوفر فقط وحدات Bently Nevada الأصلية والجديدة كليًا.
• س: ما هو الوقت النموذجي للتسليم لهذا المراقب؟
  ج: نشحن خلال 5 أيام عمل من مستودعاتنا.
• س: هل يمكنني استخدام هذا مع حساسات RTD وTC في نفس الوقت؟
  ج: نعم، 3500/60-01-00 يقبل حتى ستة مدخلات مختلطة من RTD أو TC.
• س: ما هي دقة RTD النحاس 10 أوم؟
  ج: الدقة ±3 °م عند 25 °م (±5.4 °ف عند 77 °ف).
• س: ما هي شركات الشحن التي تستخدمونها؟
  ج: نستخدم FedEx وUPS وDHL لتوصيل موثوق عالميًا.
• س: ما هو نطاق درجة حرارة التشغيل مع الحاجز الداخلي؟
  ج: النطاق من 0 °م إلى +65 °م (32 °ف إلى +150 °ف).
