330707-00-20-10-11-05 بينتلي نيفادا 3300 XL مسبار 11 مم

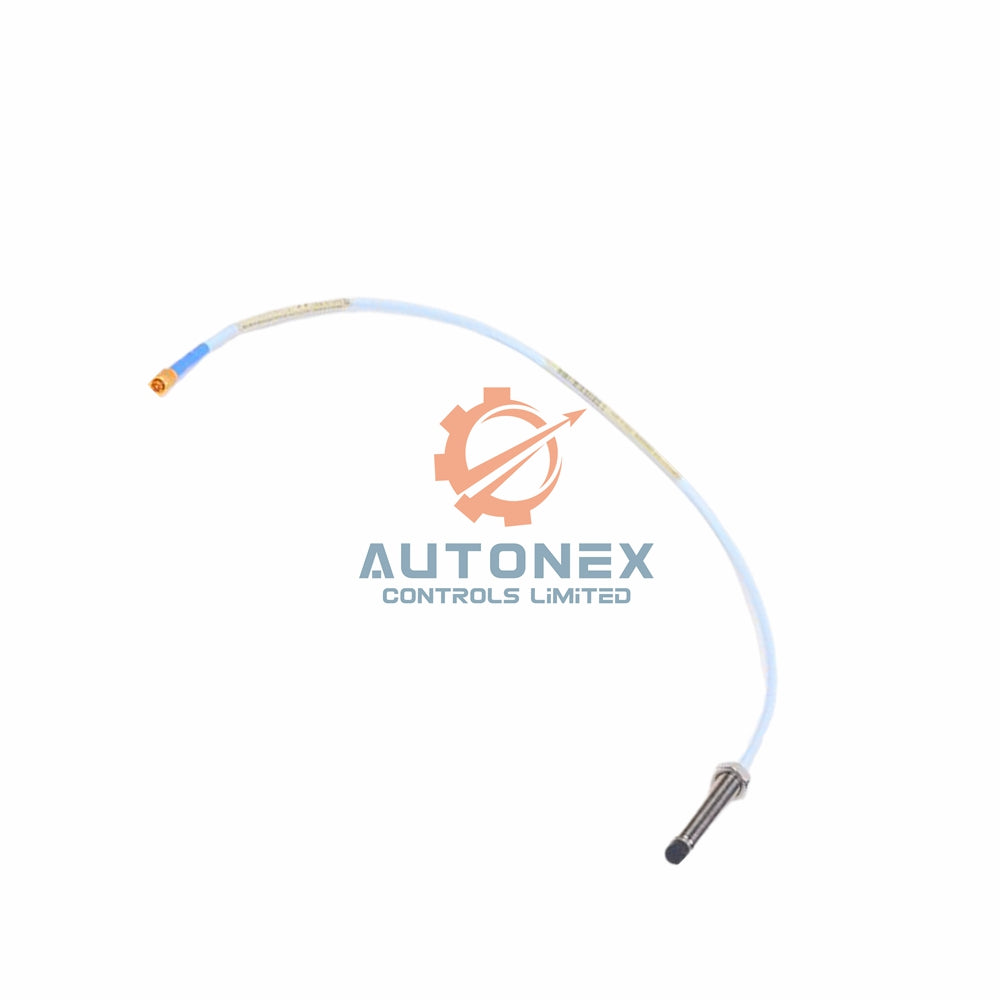

مجس تقارب 3300 XL بقطر 11 مم - Bently Nevada 330707-00-20-10-11-05

• العلامة التجارية والسلسلة: Bently Nevada، سلسلة 3300 XL.
• رقم الموديل: 330707-00-20-10-11-05.
• نوع المجس: مجس تقارب بقطر 11 مم بدون درع.
• مواصفات الخيط: خيط 5/8-18 UNF.
• الطول غير المخيط: 0.0 بوصة (الخيار 00).
• الطول الكلي للغلاف: 2.0 بوصة (الخيار 20).
• الطول الكلي للكابل: 1.0 متر (3.3 قدم، الخيار 10).
• الموصل والكابل: موصل كوكسيالي صغير ClickLoc مع واقي الموصل، كابل FluidLoc (الخيار 11).
• اعتماد الوكالة: اعتمادات متعددة (الخيار 05).

المواصفات الفنية

• مادة رأس المجس: بوليفينيلين سلفيد (PPS).
• مادة غلاف المجس: فولاذ مقاوم للصدأ AISI 304 (SST).
• نوع الكابل: كابل ثلاثي المحاور 75 Ω معزول بـ FEP.
• درجة حرارة التشغيل: من -51°C إلى +177°C (-60°F إلى +351°F).
• درجة حرارة التخزين: من -52°C إلى +177°C (-62°F إلى +351°F).
• ختم الضغط: حلقة O من فيتون؛ تصميم ختم بفارق الضغط.
• مقاومة التيار المستمر (RPROBE): 5.9 ± 0.5 أوم (من المركز إلى الموصل الخارجي) لطول 1.0 متر.
• وزن الشحن: 0.17 كجم.

البيانات الميكانيكية والتركيبية

• خيط الغلاف: 5/8-18 UNF.
• أقصى تداخل للخيط: 0.938 بوصة.
• أقصى عزم للغلاف: 45.2 نيوتن·م (400 إنش·رطل).
• عزم التوصيل الموصى به: 15.2 نيوتن·م (133 إنش·رطل).
• عزم توصيل الموصل: يوصى بشد الإصبع؛ الحد الأقصى 0.565 نيوتن·م (5 إنش·رطل).
• الحد الأدنى لنصف قطر الانحناء: 25.4 مم (1.0 بوصة) مع أو بدون درع.
• خيارات خيوط أخرى: M16x1.5 (أقصى تداخل 24 مم).

الميزات البيئية والمتانة

• نطاق درجة حرارة واسع: من -52°C إلى +177°C للتخزين والتشغيل.
• تحذير الختم: درجات الحرارة أقل من -34°C قد تتلف ختم الضغط.
• غطاء الكابل: مادة FEP توفر مقاومة ممتازة للمواد الكيميائية والحرارة.
• واقي الموصل: يوفر حماية إضافية للموصل في البيئات القاسية.
• سلامة الإشارة: التصميم الثلاثي المحاور يقلل من التداخل الكهربائي.
• متانة الطرف: طرف PPS يتحمل البيئات الصناعية القاسية.
• كابل FluidLoc: يوفر مقاومة محسنة لاختراق السوائل.

إرشادات التركيب

• طبق عزم الدوران الموصى به 15.2 N•m على غلاف المجس.
• لا تتجاوز عزم الدوران الأقصى 45.2 N•m.
• حافظ على نصف قطر انحناء لا يقل عن 25.4 مم للكابل.
• شد الموصل بإحكام بالأصابع؛ لا تتجاوز 0.565 N•m.
• تجنب تعريض المجس لدرجات حرارة أقل من -34°C.
• تأكد من أن تداخل الخيط لا يتجاوز 0.938 بوصة.

محتويات العبوة

• واحد 330707-00-20-10-11-05 مجس بدون درع.
• كابل FEP ثلاثي المحاور FluidLoc مدمج بطول 1.0 متر.
• موصل ClickLoc محوري صغير مع واقي الموصل.
• ختم حلقة Viton O مثبت مسبقًا.
• ورقة تعليمات التركيب والسلامة.

الأسئلة المتكررة (FAQ)

• هل هذا المجس جديد وأصلي؟ نعم، هو جديد وأصلي من Bently Nevada.
• هل لديكم هذا الطراز في المخزون؟ نعم، لدينا هذا الطراز في المخزون وجاهز للشحن.
• ما هي خيارات الشحن؟ نشحن خلال 5 أيام عمل عبر DHL أو FedEx أو UPS.
• هل يمكنني إرجاع هذا المنتج؟ نعم، نقبل الإرجاع خلال 30 يومًا من التسليم.
• ما هو الطول الإجمالي للكابل؟ الطول الإجمالي هو 1.0 متر (3.3 قدم).
• ما هي درجة حرارة تشغيل المجس؟ يعمل من -51°C إلى +177°C.
• هل يحتوي هذا المجس على درع؟ لا، هذا الطراز يأتي بدون درع.
• ما هو حجم الخيط الذي يستخدمه هذا المجس؟ يستخدم خيط 5/8-18 UNF.
• ما هي الموافقات الوكالية التي يمتلكها هذا المجس؟ لديه موافقات متعددة (الخيار 05).
• ما هو مقاومة التيار المستمر لهذا الطول؟ المقاومة هي 5.9 ± 0.5 أوم.
• ما هو واقي الموصل؟ يحمي الموصل من التلف والتلوث.
