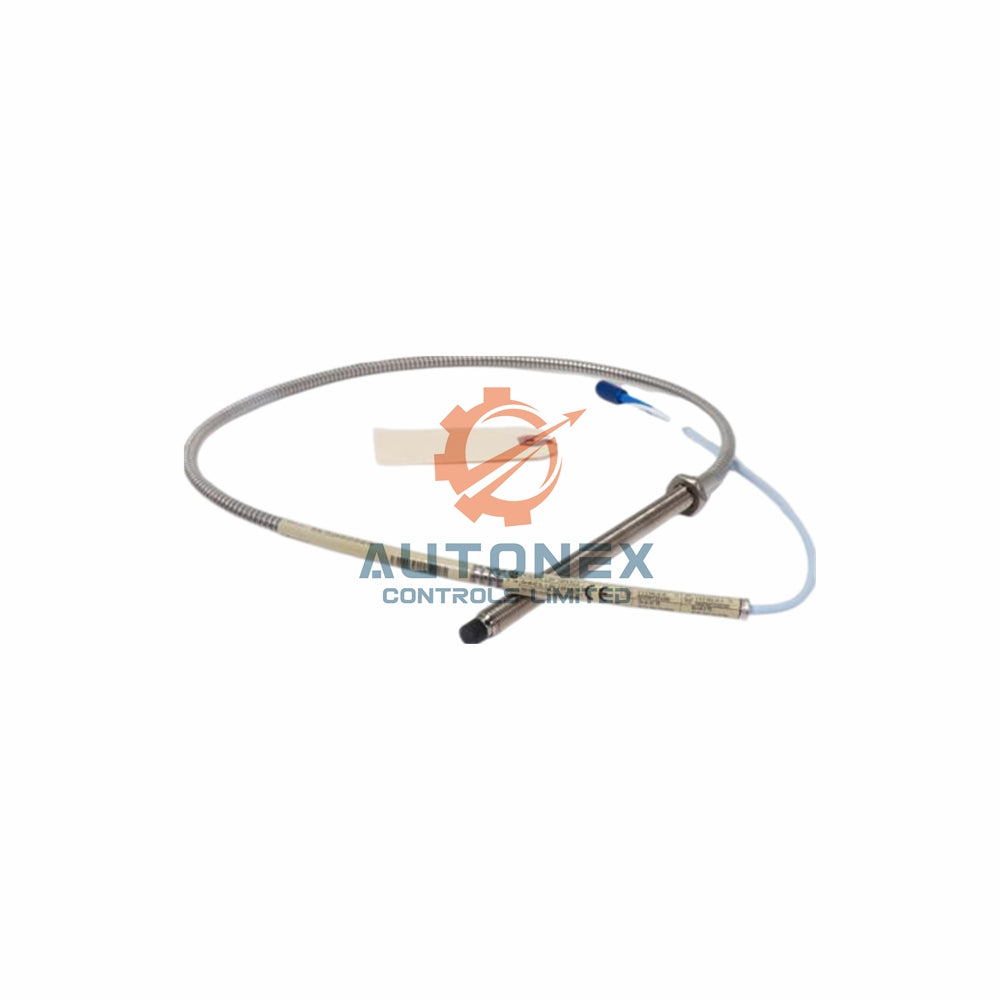

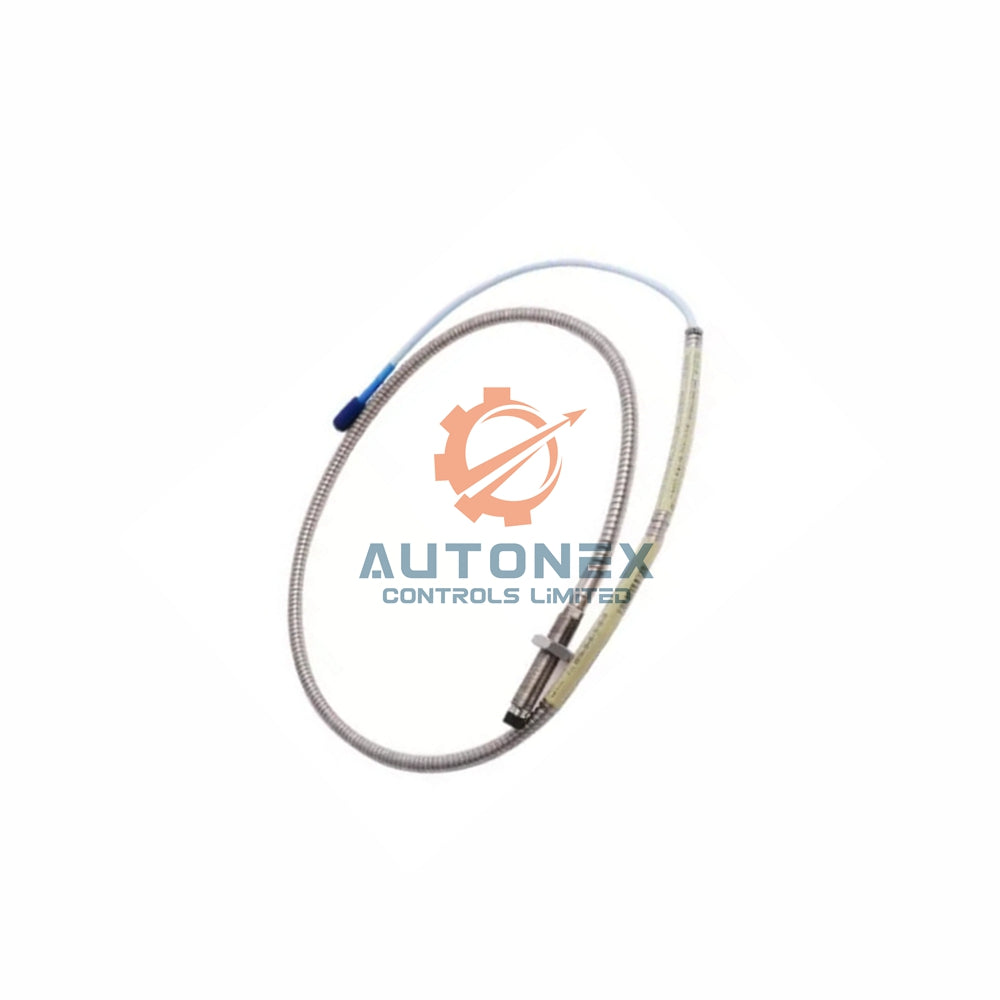

330104-00-24-50-02-00 بينتلي نيفادا 3300 XL مسبار 8 مم 5 م

بنتلي نيفادا 330104-00-24-50-02-00 مسبار تقارب 3300 XL 8 مم

المواصفات الفنية الأساسية

• الشركة المصنعة والطراز: بنتلي نيفادا 330104-00-24-50-02-00 (مسبار 3300 XL 8 مم).
• النطاق الخطي: 2 مم (80 ميل) من 0.25 مم إلى 2.3 مم (10 إلى 90 ميل) من الهدف.
• جهد الخرج: تقريبًا –1 إلى –17 فولت تيار مستمر عبر النطاق الخطي الكامل.
• الفجوة الموصى بها (الاهتزاز الشعاعي): -9 فولت تيار مستمر، وهو ما يعادل حوالي 1.27 مم (50 ميل).
• طول المسبار والمقاومة: طول 5.0 متر مع مقاومة تيار مستمر اسمية 8.73 ± 0.50 أوم.
• الخيط والتثبيت: خيط M10 × 1 مع تثبيت أقصى 15 مم.
• درجة حرارة التشغيل (القياسية): من -52°C إلى +177°C (-62°F إلى +350°F).
• طرف درجة الحرارة الممتدة: حتى +218°C (+425°F) للطرف؛ الكابل والموصل حتى +260°C (+500°F).
• الرطوبة النسبية: أقل من 3% تغيير في ASF بعد 56 يومًا عند 93% رطوبة (IEC 68-2-3).
• مادة الختم: حلقة O من Viton® لختم الضغط التفاضلي بين الطرف والهيكل.

التفاصيل البيئية وتركيب الجهاز

• مواد المسبار: طرف من بوليفينيلين سلفيد (PPS) وهيكل من الفولاذ المقاوم للصدأ AISI 303/304.
• تحذير ختم الضغط: يستخدم المسبار حلقة O من Viton®؛ ولا نقوم باختبار الضغط لكل وحدة قبل الشحن.
• الأسلاك الميدانية: استخدم كابل ثلاثي محمي بمقاس 0.2 إلى 1.5 مم² (16 إلى 24 AWG)، بطول أقصى 305 م (1000 قدم) بين المستشعر والشاشة.
• استجابة التردد: تؤثر أطوال الأسلاك الميدانية الأطول على انخفاض التردد العالي – راجع رسوم انخفاض الإشارة للتفاصيل.
• السلامة الجوهرية: مناسبة للفئة I، المنطقة 0 (AEx/Ex ia IIC T5…T1 Ga) مع حواجز زنر أو عوازل جلفانية.
• الاستخدام غير القابل للاشتعال: متوافقة مع الفئة I، القسم 2 (AEx/Ex nA IIC T5…T1 Gc) حسب الرسم 140979.
• فئة درجة الحرارة (المسبار فقط): T1 عند +232°C، T2 عند +177°C، T3 عند +120°C، T4 عند +80°C، T5 عند +40°C (البيئة).

الخصائص الميكانيكية والكهربائية

• وزن المسبار: 323 جرام/متر (11.4 أونصة لكل متر).
• نوع الموصل: موصل كوكسيالي صغير ClickLoc مع كابل قياسي.
• الموافقة الوكالية: الخيار 00 يعني أننا لا نحتاج إلى موافقات إضافية لهذا الطراز.
• الطول غير المخيط: الخيار 00 يعطي قسمًا غير مخيط بطول 0 مم.
• الطول الكلي للهيكل: الخيار 24 يحدد طول الهيكل إلى 240 مم.
• الطول الإجمالي: الخيار 50 يوفر طول مسبار إجمالي 5.0 متر (16.4 قدم).
• عزم الدوران الموصى به: طبق عزم 11.2 نيوتن·متر (100 إنش·رطل)؛ الحد الأقصى لعزم الدوران المسموح به 33.9 نيوتن·متر (300 إنش·رطل).

معلومات التعبئة والتسليم

• محتويات التعبئة: مسبار بنتلي نيفادا 330104-00-24-50-02-00 واحد مع كابل وموصل مدمجين.
• طرق الشحن: نستخدم FedEx وUPS وDHL للتوصيل السريع والموثوق.
• حالة المخزون: هذا المنتج متوفر في المخزون وجاهز للشحن الفوري.
• وقت الشحن: نشحن خلال 5 أيام عمل بعد تأكيد الطلب.
• سياسة الإرجاع: ندعم فترة إرجاع لمدة 30 يومًا لهذا المنتج.

الأسئلة المتكررة (FAQ)

• هل هذا المسبار جديد وأصلي؟ نعم، نوفر مسبارات بنتلي نيفادا 330104-00-24-50-02-00 جديدة وأصلية 100%.
• ما هي الفجوة الموصى بها للاهتزاز الشعاعي؟ اضبط الفجوة على -9 فولت تيار مستمر، أي حوالي 1.27 مم (50 ميل).
• هل يمكنني استخدام هذا المسبار في رطوبة عالية؟ نعم، يحافظ على تغيير أقل من 3% في عامل المقياس بعد 56 يومًا عند 93% رطوبة.
• ما هو الحد الأقصى لطول الأسلاك الميدانية؟ يمكنك استخدام حتى 305 أمتار (1000 قدم) بين المستشعر والشاشة.
• هل يختم المسبار الضغط؟ حلقة O من Viton® تختم الضغط التفاضلي، لكننا لا نختبر كل وحدة قبل الشحن.
• ما هو نطاق درجة حرارة الكابل؟ يعمل الكابل والموصل من -51°C إلى +260°C (-60°F إلى +500°F).
• كم يستغرق الشحن؟ نشحن خلال 5 أيام ونستخدم FedEx أو UPS أو DHL للتوصيل السريع.
• هل يمكنني إرجاع المسبار إذا لم يناسب تطبيقي؟ نعم، نقدم سياسة إرجاع لمدة 30 يومًا لهذا الطراز.
