330101-00-75-05-01-05 3300 مسبار XL | بنتلي نيفادا

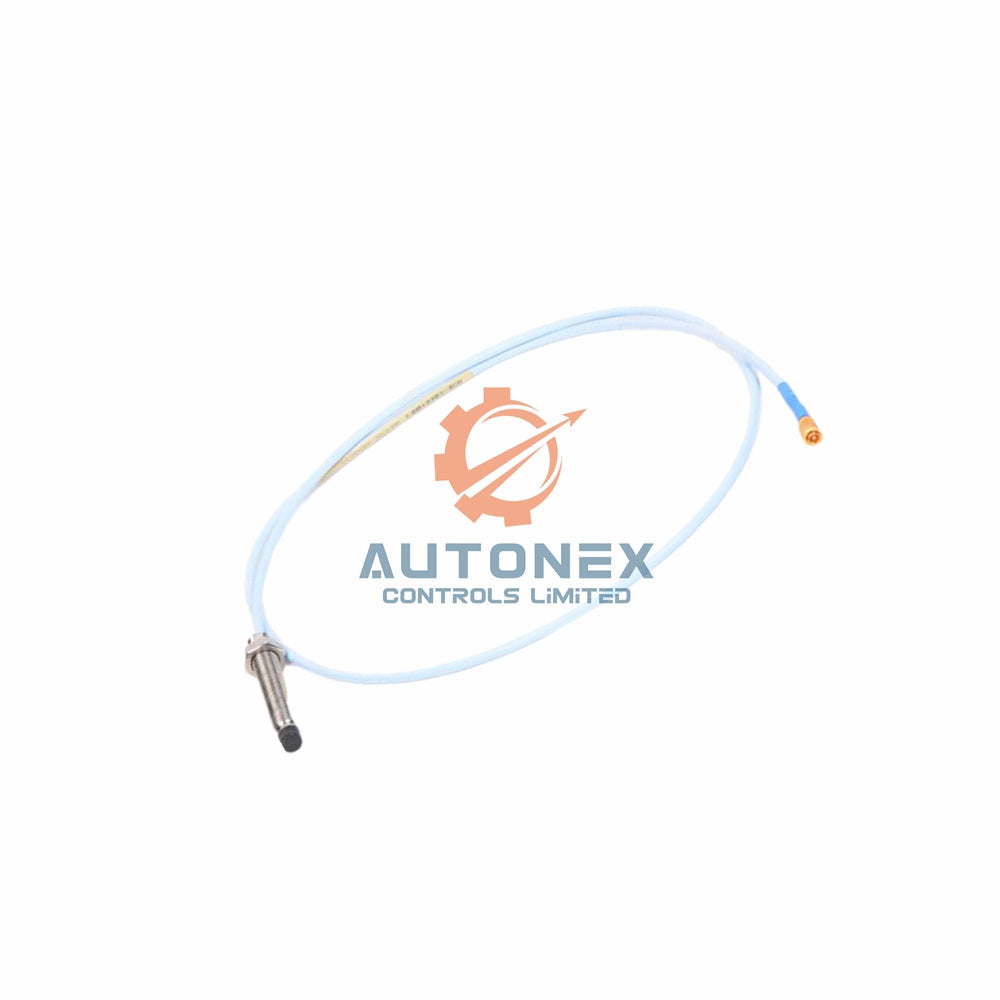

Bently Nevada 330101-00-75-05-01-05 3300 XL مسبار 8 مم

المواصفات الفنية الرئيسية

• المدى الخطي: 2 مم (80 ميل) من 0.25 مم إلى 2.3 مم (من 10 إلى 90 ميل).
• الفجوة الموصى بها: -9 Vdc، أي نحو 1.27 مم (50 ميل) للاهتزاز الشعاعي.
• معامل المقياس التزايدي (ISF): ‏7.87 V/mm‏ (200 mV/mil) ±5% للأنظمة ذات الكابل بطول 0.5 متر.
• الانحراف عن DSL: أقل من ±0.025 مم (±1 ميل) للأنظمة ذات الكابل بطول 0.5 متر.
• درجة حرارة المسبار (قياسية): من -52°C إلى +177°C (من -62°F إلى +350°F).
• نطاق درجة الحرارة الممتد (ETR): الطرف حتى +218°C، والكابل حتى +260°C.
• مانع تسرب الضغط: حلقة O من Viton®، بتصميم للضغط التفاضلي.
• الرطوبة النسبية: تغير أقل من 3% في ASF عند رطوبة 93% ‏(IEC 68-2-3).
• المقاومة المستمرة الاسمية: ‏7.45 ± 0.50 Ω (من الموصل المركزي إلى الموصل الخارجي) لكابل بطول 0.5 متر.
• سعة كابل التمديد: ‏69.9 pF/m‏ (21.3 pF/ft) نموذجيًا.

المتانة البيئية والميكانيكية

• يستخدم مسبار 3300 XL تقنية قولبة TipLoc لتوفير ترابط أقوى بين الطرف والجسم.
• يوفر تصميم CableLoc قوة سحب تبلغ 330 N (75 lbf) لتثبيت الكابل بإحكام.
• تجعل طبقة التغليف PPS الأكثر سماكة مسبار 8 مم أكثر مقاومة للإجهادات والصدمات المادية.
• يستخدم هيكل المسبار فولاذًا مقاومًا للصدأ من نوع AISI 303 أو 304 لضمان المتانة طويلة الأمد.
• يعمل ضمن النطاق القياسي من -52°C إلى +177°C؛ ويمدّد ETR درجة حرارة الطرف حتى +218°C.
• قد يؤدي التعرض لدرجات حرارة أقل من -34°C إلى تعطل مبكر لمانع تسرب الضغط.

معلمات التوصيل الكهربائي والتوصيلات الميدانية

• التوصيلات الميدانية: ‏0.2 إلى 1.5 mm²‏ (من 16 إلى 24 AWG)، ويُوصى باستخدام كابل ثلاثي محمي.
• الحد الأقصى لطول التوصيلات الميدانية: 305 أمتار (1,000 قدم) بين المستشعر وجهاز المراقبة.
• راجع مخططات استجابة التردد لمعرفة انخفاض الإشارة عند استخدام أطوال توصيلات أكبر.
• يتضمن خيار الكابل القياسي (01) واقيًا للموصل لمزيد من المتانة.

الأسئلة الشائعة (FAQ)

• س: هل هذا المسبار منتج أصلي من Bently Nevada؟
  ج: نعم، نوفر مسابير Bently Nevada 330101-00-75-05-01-05 أصلية 100%، جديدة تمامًا وأصلية.
• س: ما المدى الخطي لمسبار 3300 XL مقاس 8 مم هذا؟
  ج: يبلغ المدى الخطي 2 مم (80 ميل) من نحو 0.25 مم إلى 2.3 مم (من 10 إلى 90 ميل).
• س: ما إعداد الفجوة الموصى به للاهتزاز الشعاعي؟
  ج: نوصي بإعداد فجوة يبلغ -9 Vdc، وهو ما يعادل نحو 1.27 مم (50 ميل).
• س: هل يتضمن هذا المسبار واقيًا للموصل؟
  ج: نعم، يأتي هذا الطراز (الخيار 01) مزودًا بموصل ClickLoc محوري مصغر وواقٍ للموصل.
• س: ما الاعتمادات الحاصل عليها هذا المسبار؟
  ج: يحمل هذا الإصدار اعتمادات CSA وATEX وIECEx (خيار الوكالة 05).
• س: ما الحد الأقصى لطول التوصيلات الميدانية؟
  ج: يمكن تمديدها لمسافة تصل إلى 305 أمتار (1,000 قدم) بين مستشعر Proximitor وجهاز المراقبة.
• س: هل يمكنني إرجاع هذا المنتج خلال 30 يومًا؟
  ج: نعم، ندعم سياسة إرجاع لمدة 30 يومًا للمنتجات غير المستخدمة الموجودة في عبوتها الأصلية.
• س: كم تستغرق عملية التسليم؟
  ج: نشحن خلال 5 أيام عبر FedEx أو UPS أو DHL؛ وتعتمد مدة النقل على منطقتك.

للاستفسارات، يُرجى التواصل معنا عبر sales@nex-auto.com أو +86 153 9242 9628 (WhatsApp).

الشريك: NexAuto Technology Limited
