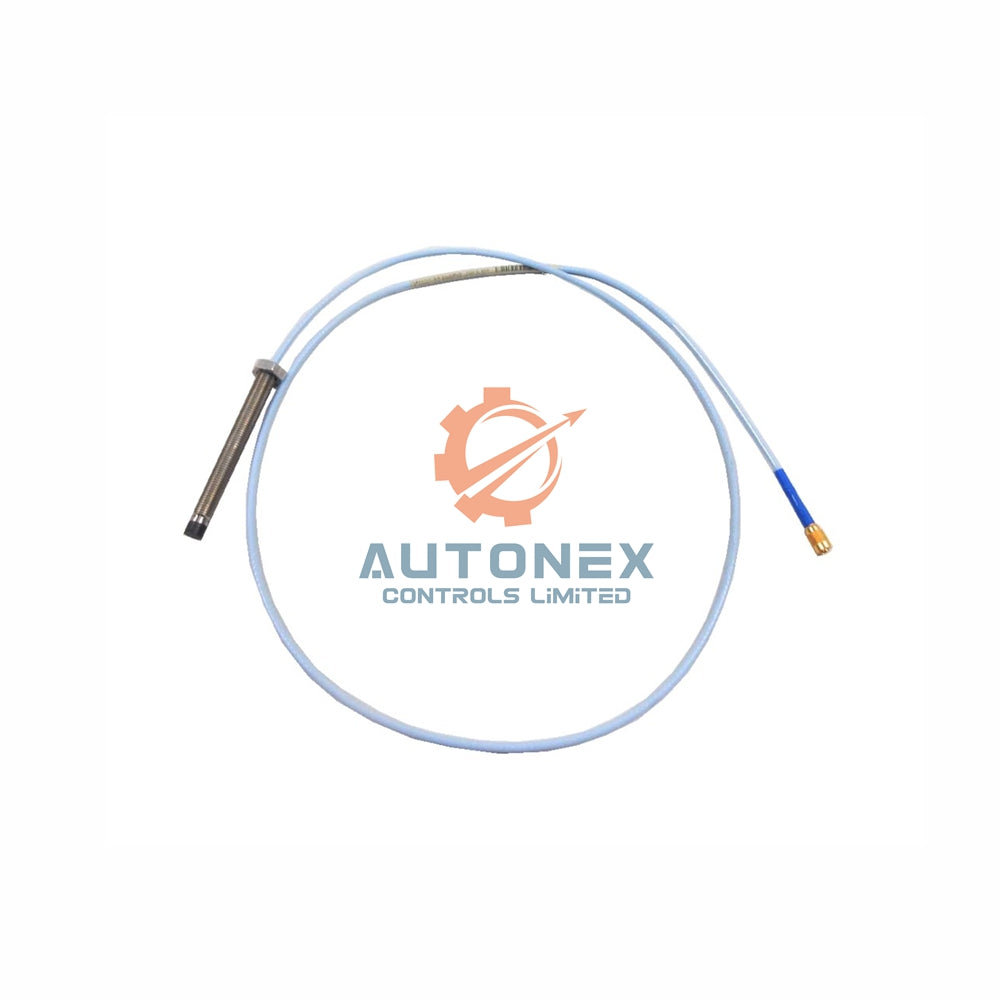

330101-00-64-10-12-05 مجس Bently Nevada 3300 XL 8 مم – المواصفات

مجس Bently Nevada 330101-00-64-10-12-05 3300 XL مقاس 8 مم

المواصفات الفنية الرئيسية

• النطاق الخطي: 2 مم (80 mils) من 0.25 مم إلى 2.3 مم (10 إلى 90 mils).
• الفجوة الموصى بها: -9 Vdc، وحوالي 1.27 مم (50 mils) للاهتزاز الشعاعي.
• معامل المقياس التزايدي (ISF): 7.87 V/mm (200 mV/mil) ±5% للأنظمة القياسية.
• الانحراف عن DSL: أقل من ±0.025 مم (±1 mil) للأنظمة بطول 5 أو 1 متر.
• درجة حرارة المجس (قياسية): من ‎-52°C إلى ‎+177°C (‎-62°F إلى ‎+350°F).
• درجة حرارة المجس (ETR): الطرف حتى ‎+218°C، والكابل حتى ‎+260°C.
• مانع تسرب الضغط: حلقة إحكام دائرية من Viton®، بتصميم للضغط التفاضلي.
• الرطوبة النسبية: تغير أقل من 3% في ASF عند رطوبة نسبتها 93% (IEC 68-2-3).
• تعشيق السن: الحد الأقصى 0.563 بوصة لسن 3/8-24.
• عزم الغلاف (قياسي): العزم الموصى به 11.2 N•m (100 in•lbf).

المتانة البيئية والميكانيكية

• يستخدم مجس 3300 XL تقنية قولبة TipLoc للحصول على رابطة أقوى بين الطرف والجسم.
• يوفر تصميم CableLoc قوة سحب تبلغ 330 N (75 lbf) لتثبيت الكابل بإحكام.
• يمنع خيار كابل FluidLoc تسرّب الزيت عبر الجزء الداخلي للكابل.
• تجعل طبقة التغليف الأكثر سماكة من مادة PPS مجس 8 مم أكثر مقاومة للتلف المادي.
• يستخدم غلاف المجس فولاذًا مقاومًا للصدأ من نوع AISI 303 أو 304 لضمان المتانة.
• يعمل ضمن النطاق القياسي من ‎-52°C إلى ‎+177°C؛ وتمتد نسخة ETR بطرف المجس إلى ‎+218°C.
• قد يؤدي التعرض لدرجة حرارة أقل من ‎-34°C إلى تعطل مانع تسرب الضغط قبل الأوان.

المعلمات الكهربائية ومعلمات توصيلات الموقع

• مقاومة التيار المستمر الاسمية: 7.59 ± 0.50 Ω (بين الموصل المركزي والموصل الخارجي) لكابل بطول 1.0 م.
• سعة كابل التمديد: 69.9 pF/m (21.3 pF/ft) نموذجيًا.
• توصيلات الموقع: من 0.2 إلى 1.5 مم² (16 إلى 24 AWG)، ويُوصى باستخدام كابل ثلاثي محمي.
• الحد الأقصى لطول توصيلات الموقع: 305 أمتار (1,000 قدم) بين المستشعر ووحدة المراقبة.
• راجع مخططات استجابة التردد لمعرفة تراجع الإشارة عند أطوال التوصيلات الأكبر.

إرشادات التركيب والتثبيت

• استخدم سنًا ملولبًا 3/8-24 UNF؛ أقصى تعشيق للسن هو 0.563 بوصة.
• طبّق عزم الربط الموصى به: 11.2 N•m (100 in•lbf) للمجسات القياسية ذات التركيب الأمامي.
• بالنسبة إلى القلاوظات الثلاثة الأولى، استخدم عزم الدوران الموصى به البالغ 7.5 N•m (66 in•lbf).
• لا تتجاوز عزم الدوران الأقصى المقدر: 33.9 N•m (300 in•lbf) للتركيب القياسي.
• تأكد من ضبط الفجوة بشكل صحيح عند -9 Vdc لقياسات الاهتزاز الشعاعي.

تصنيف درجات الحرارة (EPL Ga/Gc)

• T1: من -55°C إلى +232°C لدرجة الحرارة المحيطة (المسبار فقط).
• T2: من -55°C إلى +177°C لدرجة الحرارة المحيطة.
• T3: من -55°C إلى +120°C لدرجة الحرارة المحيطة.
• T4: من -55°C إلى +80°C لدرجة الحرارة المحيطة.
• T5: من -55°C إلى +40°C لدرجة الحرارة المحيطة.

محتويات العبوة (القياسية)

• مسبار Bently Nevada 330101-00-64-10-12-05 3300 XL مقاس 8 مم (من دون تدريع).
• موصل ClickLoc محوري مصغر مع كابل FluidLoc.
• لا تتضمن العبوة ملحقات تركيب إضافية.
• لا توجد شهادة أو وثيقة ضمان داخل العبوة.

الشحن والتوصيل

• نشحن عبر FedEx أو UPS أو DHL وفقًا لموقعك.
• تُشحن الطلبات خلال 5 أيام عمل من تأكيد الدفع.
• جميع المنتجات جديدة وأصلية من الشركة المصنّعة.
• نحتفظ بهذا الطراز في المخزون لتلبية الطلبات فورًا.

الأسئلة الشائعة (FAQ)

• س: هل هذا المسبار منتج أصلي من Bently Nevada؟
  ج: نعم، نوفر مسابير Bently Nevada 330101-00-64-10-12-05 أصلية 100%، جديدة وأصلية.
• س: ما النطاق الخطي لهذا المسبار 3300 XL مقاس 8 مم؟
  ج: يبلغ النطاق الخطي 2 مم (80 mils)، من نحو 0.25 مم إلى 2.3 مم (10 إلى 90 mils).
• س: ما إعداد الفجوة الموصى به للاهتزاز الشعاعي؟
  ج: نوصي بضبط الفجوة عند -9 Vdc، وهو ما يعادل نحو 1.27 مم (50 mils).
• س: هل يتضمن هذا المسبار كابل FluidLoc؟
  ج: نعم، يأتي هذا الطراز (الخيار 12) مزودًا بكابل ClickLoc محوري مصغر وكابل FluidLoc.
• س: ما الاعتمادات التي يحملها هذا المسبار؟
  ج: يحمل اعتمادات CSA وATEX وIECEx (خيار الوكالة 05).
• س: ما الحد الأقصى لطول توصيلات الحقل؟
  ج: يمكنك تشغيل مسافة تصل إلى 305 أمتار (1,000 قدم) بين مستشعر Proximitor والشاشة.
• س: هل يمكنني إرجاع هذا المنتج خلال 30 يومًا؟
  ج: نعم، ندعم سياسة إرجاع لمدة 30 يومًا للمنتجات غير المستخدمة وفي عبوتها الأصلية.
• س: كم تستغرق عملية التوصيل؟
  ج: نشحن خلال 5 أيام عبر FedEx أو UPS أو DHL؛ وتعتمد مدة النقل على منطقتك.
