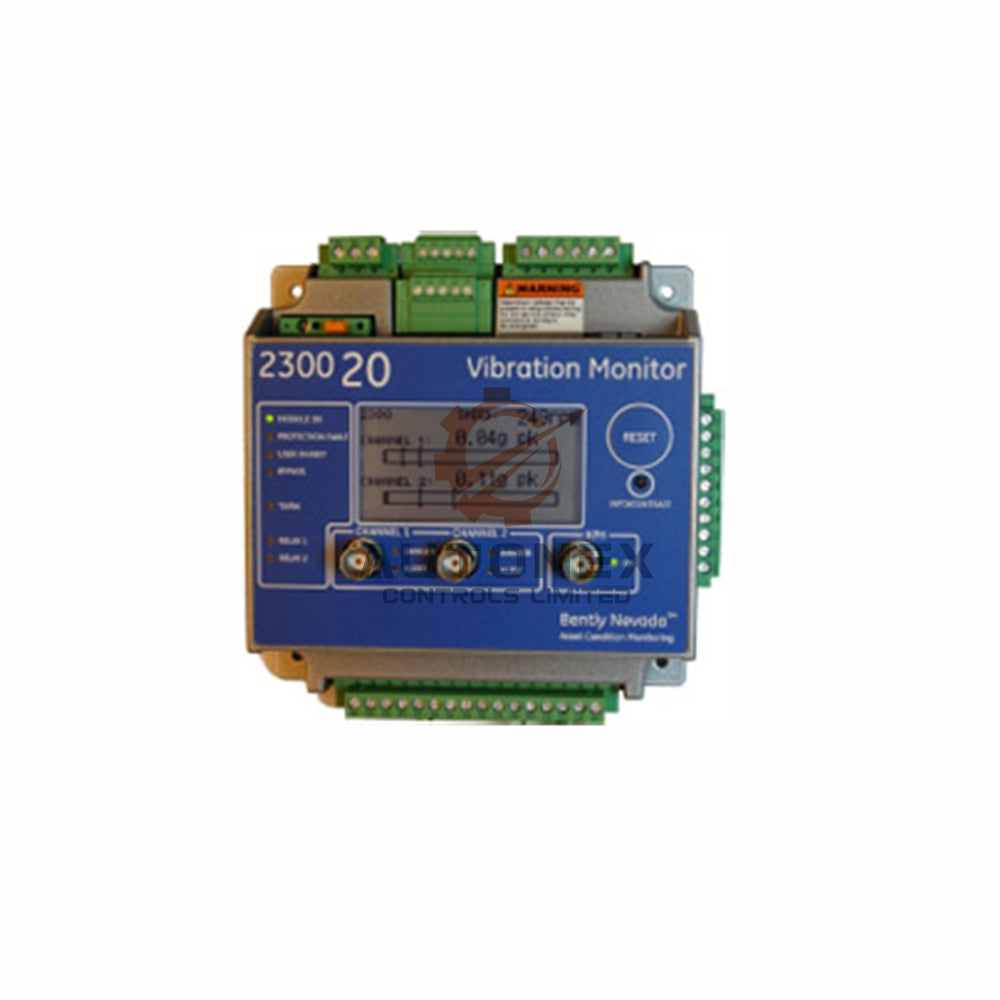

طقم نظام مراقبة الحالة بنتلي نيفادا 2300/20_KIT-006-00

طقم نظام مراقبة الحالة Bently Nevada 2300/20_KIT-006-00

المواصفات الفنية والمدخلات

• مدخل الطاقة: يقبل الجهاز جهد 18~36 فولت تيار مستمر ويستهلك بحد أقصى 7.5 W.
• أنواع القنوات: يمكنك تكوين مقياسات التسارع ICP مع مرشح تمرير نطاق من 0.2 هرتز إلى 20 كيلو هرتز.
• نطاق السرعة: يقيس المراقب من 0 إلى 50 بوصة/ثانية ذروة مع عامل مقياس من 5 إلى 1000 مللي فولت/بوصة/ثانية.
• الاهتزاز الشعاعي: يدعم نطاق مقياس كامل من 0 إلى 160 ميل ذروة إلى ذروة لتحليل الاهتزاز.
• السرعة/المفتاح الفازي: يتعامل الجهاز مع مدخلات السرعة حتى 20 كيلو هرتز مع دقة عتبة 0.1 فولت تيار مستمر.
• واجهة محول القرب: يوفر جهد إمداد من -22.8 إلى -25.2 فولت تيار مستمر وحد أقصى للتيار 15 مللي أمبير.
• التقاط مغناطيسي: يتكيف النظام مع خرج المستشعر 284947 لنطاق سرعة دوران من 200 إلى 120,000 دورة في الدقيقة.
• الدقة: تضمن محولات ADC مستقلة بدقة 24-بت ±1% من نطاق المدى الكامل لقنوات الإدخال.

المخارج، المرحلات، والحدود البيئية

• المخارج المخزنة: يوفر المراقب ثلاثة موصلات BNC لخرجين للاهتزاز وخرج واحد للسرعة.
• خرج 4-20mA: يوفر خرجان داخليان بحلقة تيار بدقة 0.3662 ميكروأمبير ومقاومة تحميل من 0 إلى 600 أوم.
• دائرة المرحل (غير خطرة): يتميز بمرحل أحادي القطب مختوم بالإيبوكسي مع عمر تلامس يصل إلى 100,000 دورة عند 5 أمبير.
• درجة حرارة التشغيل: يعمل 2300/20_KIT-006-00 بشكل موثوق من -30°C إلى +65°C (-22°F إلى +149°F).
• التخزين والرطوبة: يتحمل تخزينًا من -40°C إلى +85°C ورطوبة تصل إلى 95% بدون تكاثف.
• تحديد الاهتزاز: يتحمل النظام اهتزازًا بحد أقصى 3 g للبيئات الصناعية.
• بطارية الساعة الزمنية الحقيقية: تدوم البطارية 38 سنة عند 50°C أثناء التشغيل و12 سنة بدون طاقة.

الواجهات والاتصالات

• إيثرنت: يستخدم المراقب 10Base-T و100Base-TX متوافقًا مع معايير IEEE802.3.
• مدخلات التلامس: يمكنك التحكم في قفل التكوين، وإعادة ضبط الإنذار المثبت، ومراقبة وظائف التجاوز.
• مدخلات الأزرار: زر خارجي يعيد ضبط الإنذارات المثبتة بينما زر مخفي يضبط التباين أو يعيد الإعدادات الافتراضية.
• مصابيح الحالة LED: مؤشرات واضحة تظهر حالة OK، وأخطاء الحماية، ومنع المستخدم، والتجاوز، وتفعيل المرحل.
• شاشة LCD: تتيح الشاشة عرض سرعة الماكينة، وقيم الاهتزاز، ونقاط الضبط، وبيانات التكوين.

الاتجاه وتخزين البيانات

• بيانات ما قبل الحدث (الاهتزاز): يخزن الوحدة 10 دقائق بفواصل ثانية أو 20 ثانية بفواصل 100 مللي ثانية.
• بيانات ما بعد الحدث (الاهتزاز): يسجل 10 ثوانٍ بفواصل 100 مللي ثانية أو دقيقة واحدة بفواصل ثانية.
• تخزين انقطاع الشبكة: يخزن النظام على الأقل 5 تسجيلات بيانات إنذار في حال فشل الشبكة.
• الطيف/الأشكال الموجية: يتم حفظ بيانات ما قبل الحدث لمدة 2.5 دقيقة بفواصل 10 ثوانٍ، بينما يتم حفظ بيانات ما بعد الحدث لمدة دقيقة واحدة.

الأبعاد الفيزيائية والتركيب

• الأبعاد (الارتفاع×العرض×العمق): قياس الجهاز 7.62 سم × 12.7 سم × 12.7 سم (3 إنش × 5 إنش × 5 إنش).
• الوزن: الوزن الكلي للوحدة 1.03 كجم (2.26 رطل) لتثبيت سهل على اللوحة.
• خيارات التثبيت: يمكنك تثبيت الجهاز على لوحة أو سكة DIN باستخدام المحول المرفق.
• محتويات الطقم (2300/20_KIT-006-00):
  • 1x جهاز مراقبة 2300/20
  • 2x حساسات Velomitor (330500) مع كابلات بطول 12 قدمًا (3.6 متر) (9571)
  • 1x كابل إيثرنت محمي بطول 6 أقدام (1.8 متر)
• شركاء الشحن: نشحن هذا الطقم عالميًا عبر FedEx أو UPS أو DHL لتوصيل سريع.

الأسئلة المتكررة (FAQ)

• هل هذا الطقم Bently Nevada 2300/20 وحدة أصلية جديدة؟
  نعم، نوفر فقط 2300/20_KIT-006-00 جديد وأصلي بدون قطع مقلدة.
• هل لديكم جهاز المراقبة 2300/20 في المخزون؟
  نعم، نحتفظ بطقم 2300/20_KIT-006-00 في المخزون للشحن الفوري من مستودعاتنا.
• ما هو الوقت النموذجي للشحن؟
  نقوم بمعالجة وشحن جميع الطلبات خلال 5 أيام عمل بعد تأكيد الدفع.
• ما شركة الشحن التي تستخدمونها للتوصيل؟
  نستخدم DHL أو FedEx أو UPS لضمان وصول طقمك بأمان وسرعة في جميع أنحاء العالم.
• هل يتضمن الطقم حساس Keyphasor أو مزود طاقة 24 فولت؟
  لا، التكوين يستثني بشكل خاص حساس Keyphasor ومزود الطاقة 24 فولت تيار مستمر.
• هل يمكنني إرجاع نظام مراقبة الحالة هذا؟
  نعم، ندعم الإرجاع خلال 30 يومًا من التسليم لاسترداد كامل.
• ما هو جهد الامتثال لمخرج 4-20 مللي أمبير؟
  يوفر المخرج نطاقًا من 0 إلى +12 فولت تيار مستمر عبر الحمل مع مقاومة من 0 إلى 600 أوم.
