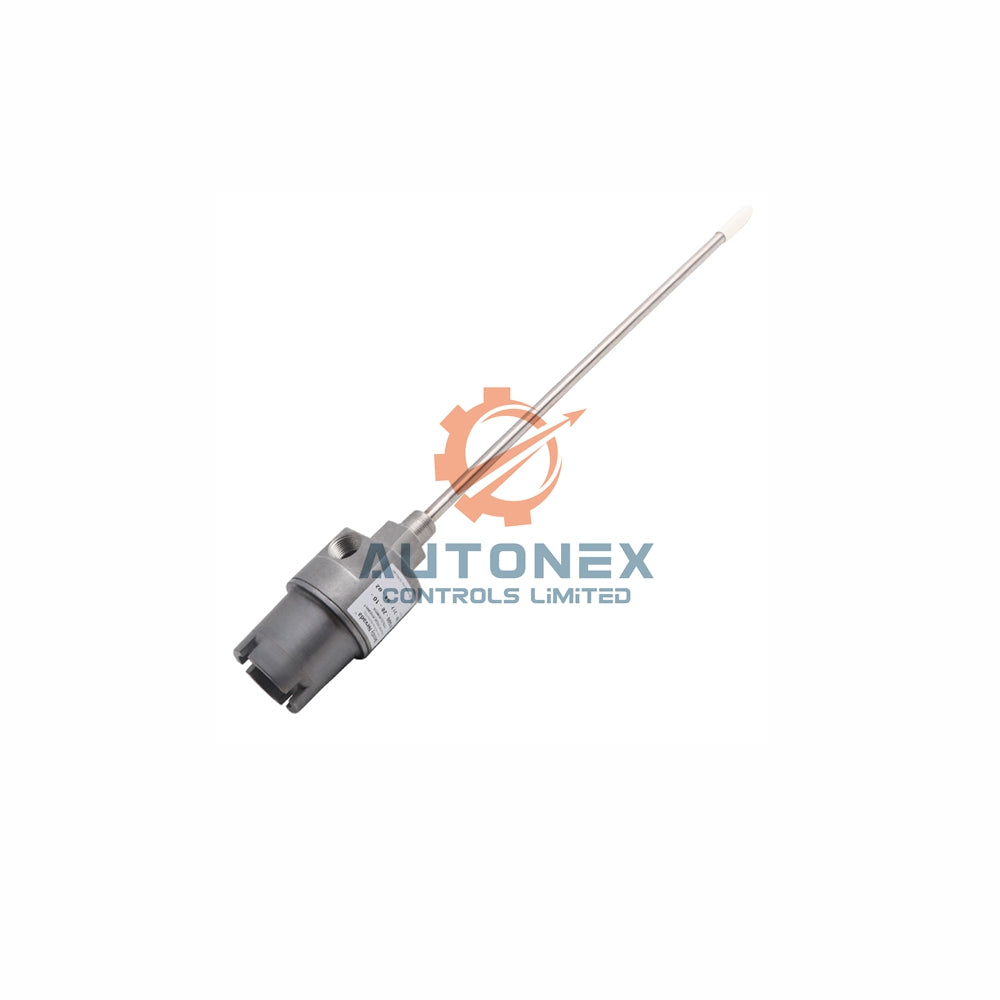

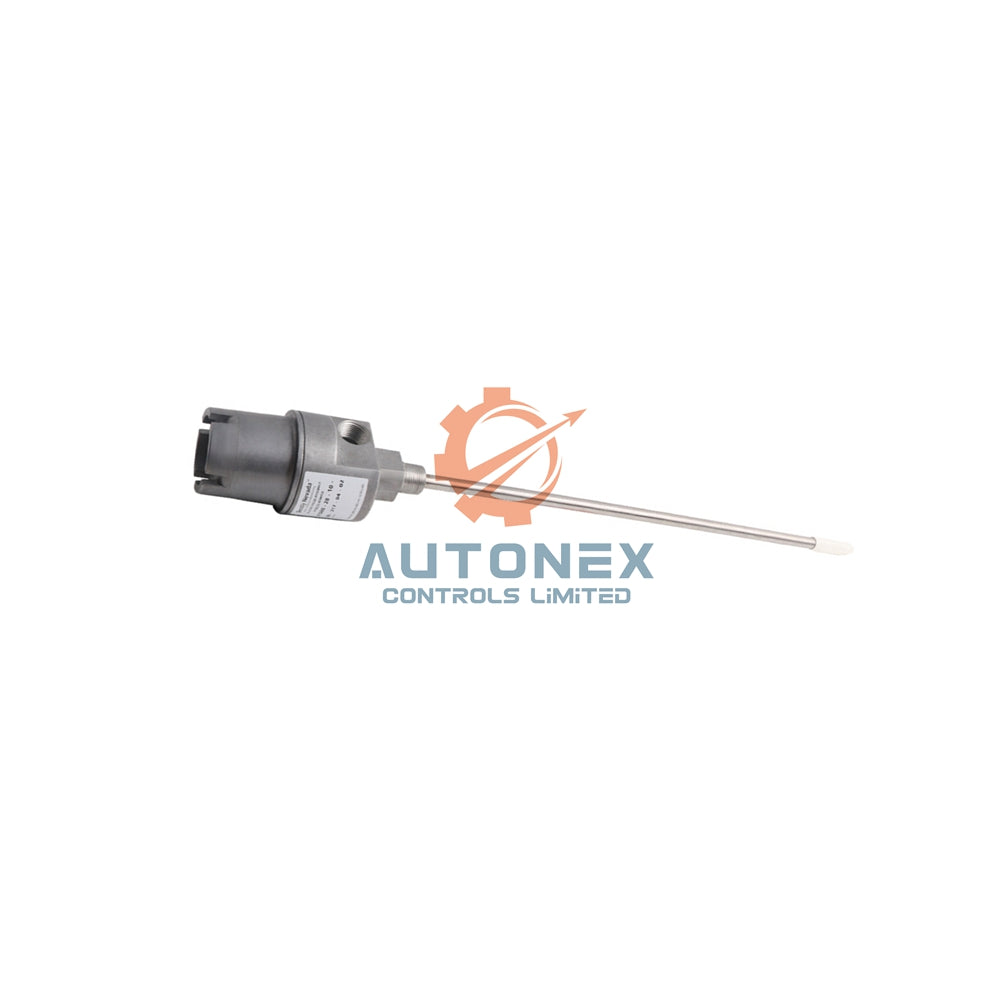

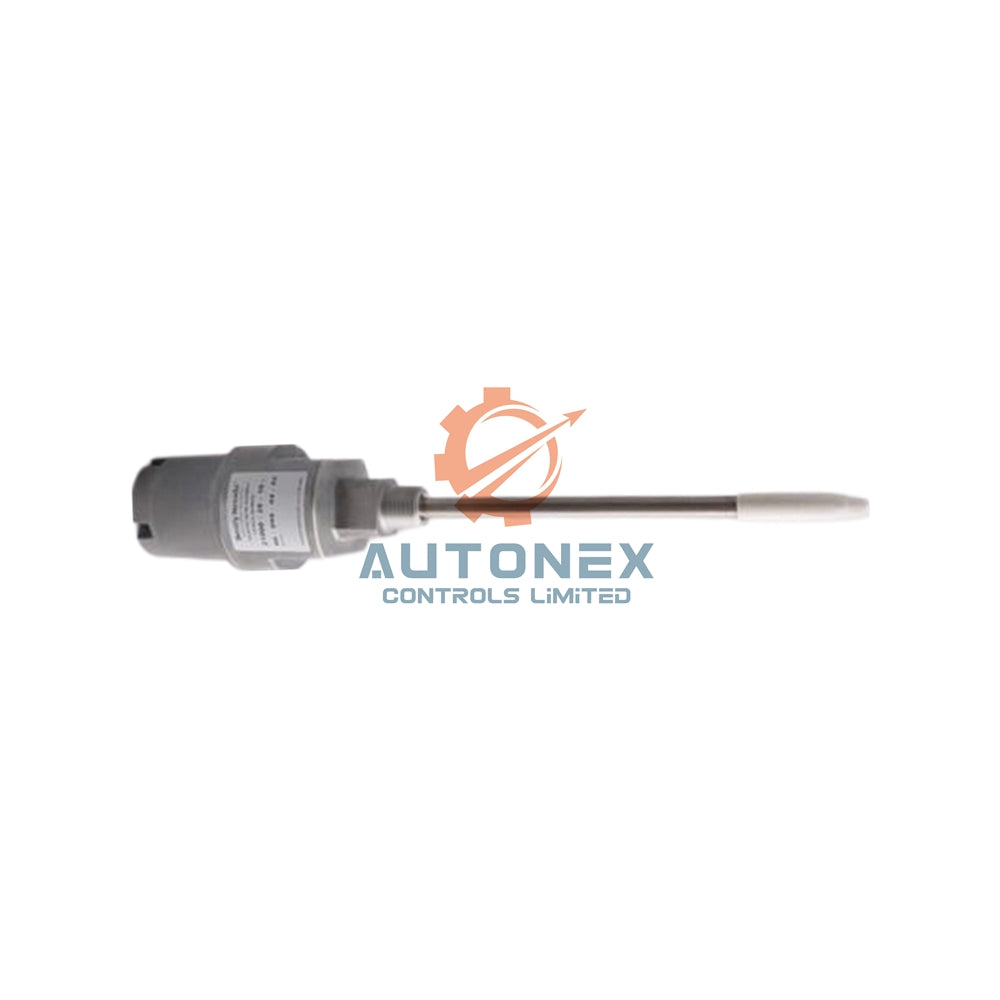

21000-34-00-20-030-04-02 مسكن القرب بنتلي نيفادا

مجموعة غلاف مجس القرب 21000

• العلامة التجارية: Bently Nevada
• الطراز: 21000-34-00-20-030-04-02
• المادة: جسم من الألمنيوم مع غلاف من الفولاذ المقاوم للصدأ 304
• خيار المجس: مجس 3300 XL 8 مم مع واقي الموصل
• موافقات المناطق الخطرة: معتمد مقاوم للانفجار من CSA
• تصنيف الغلاف: CSA النوع 4

المواصفات الفنية

• محول التثبيت: 2 بوصة (رمز 20)
• اختراق المجس: 3.0 بوصات (رمز 030)
• خيط التثبيت: 3/4-14 NPT (خيار -02)
• التركيب: قابس واحد 3/4-14 NPT فقط (رمز 04)
• طول كابل المجس: 1.0 متر (غير مشمول مع خيار -00)
• الحد الأقصى لأبعاد C+D (المجس المرئي): 17.0 بوصة (43.18 سم)
• الحد الأقصى لأبعاد C+D (الإجمالي): 32.9 بوصة (83.5 سم)
• الوزن: 1.1 كجم (2.4 رطل) نموذجياً بدون التركيبات

ميزات الأداء والبيئة

• النطاق الخطي: 2 مم (80 ميل) لمجس 3300 XL 8 مم
• الحساسية: 7.87 فولت/مم (200 مللي فولت/ميل) نموذجية
• استجابة التردد: من 0 إلى 10 كيلوهرتز (-3 ديسيبل)
• الدقة: 0.0005 مم (0.02 ميل) نموذجية
• نطاق درجة الحرارة (المجس): -52 °م إلى +177 °م (-62 °ف إلى +350 °ف)
• نطاق درجة الحرارة (الغلاف): -52 °م إلى +121 °م (-62 °ف إلى +250 °ف)
• تصنيف المناطق الخطرة: مقاوم للانفجار للفئة I، القسم 1
• التطبيقات الآمنة جوهريًا: متوفر مع موافقات CSA
• مقاومة التآكل: غلاف من الفولاذ المقاوم للصدأ 304 يوفر المتانة
• التظليل: مقاومة ممتازة للتداخل الكهرومغناطيسي والراديوي لإشارات مستقرة

إرشادات التثبيت

• ركب الغلاف مباشرة على هيكل الماكينة باستخدام الخيط 3/4-14 NPT.
• استخدم محول التثبيت (2 بوصة) لضبط الفجوة الصحيحة للمجس.
• اضبط اختراق المجس (3 بوصات) لتحقيق استشعار الهدف الأمثل.
• قم بتوصيل القناة من خلال المنافذ الملولبة لحماية الأسلاك.
• ثبت غطاء القبة لإغلاق جسم الغلاف بالكامل.
• ركب حلقات O وختم الخيط لمنع تسرب الرطوبة.
• اتبع معيار API 670 لممارسات التثبيت الخارجية.

محتويات العبوة

• 1 × تجميع غلاف 21000 (ألومنيوم مع غلاف من الفولاذ المقاوم للصدأ 304)
• 1 × مسبار تقارب عكسي 3300 XL بقياس 8 مم
• 1 × غطاء قبة مع براغي
• 1 × محول مسافة (طول 2 إنش)
• 1 × ختم خيط لاتصالات NPT
• 2 × حلقات O للختم البيئي
• 1 × قابس 3/4-14 NPT (خيار التركيب 04)
• عدة تركيب (براغي وغسالات)
• دليل التثبيت مع مخطط الأسلاك

الشحن واللوجستيات

• نشحن عبر خدمات FedEx، UPS، أو DHL السريعة.
• التسليم خلال 5 أيام عمل بعد تأكيد الطلب.
• جميع العناصر جديدة وأصلية في تغليف المصنع.
• نحتفظ بمخزون كافٍ للشحن الفوري.
• تطبق سياسة الإرجاع خلال 30 يومًا على العناصر غير المستخدمة.

الأسئلة المتكررة (FAQ)

• هل هذا الغلاف متوافق مع مجسات 3300 XL بقياس 5 مم؟
  لا، الغلاف 21000 يقبل فقط مجسات 8 مم مع حماة الموصلات.
• ما هو الحد الأقصى لطول الكابل الذي يمكنني استخدامه مع هذا الغلاف؟
  يجب ألا يتجاوز الطول الإجمالي للكابل (المسبار + التمديد) 9.1 متر (30 قدمًا).
• هل يتطلب الغلاف تركيبات إضافية للقنوات؟
  يشمل قابس 3/4-14 NPT واحد؛ يمكنك إضافة التركيبات لمسارات القنوات الخاصة بك.
• هل يمكنني استخدام هذا الغلاف في بيئة رطبة أو متآكلة؟
  نعم، الغلاف من الفولاذ المقاوم للصدأ 304 والحلقات O توفر حماية ممتازة من الرطوبة والتآكل.
• ما هو عزم الدوران الموصى به لتركيب الغلاف؟
  طبق عزم دوران 30-35 نيوتن·متر (22-26 قدم-رطل) لاتصال خيط NPT.
• هل لديكم مخزون لخيار خيط التثبيت -02؟
  نعم، نحتفظ بإصدار 3/4-14 NPT في المخزون للتسليم السريع.
